Usb розетка в стену своими руками

Розетка с usb зарядкой

Бывают случаи когда к одной розетки нужно подключить светильник и одновременно зарядить телефон, вот к вашему вниманию розетка со встроенным usb гнездом для зарядки вашего смартфона.

Материалы:
1. Блок питания (5В, 0.5А)
2. USB гнездо
3. Розетка
4. Проводки.

Инструменты:

1. Клеевой пистолет
2. Паяльник (флюс, припой)
3. Кусачки
4. Нож.

Для начала разбираем зарядник, и извлечём от туда плату питания.

Мы можем наблюдать что в нашем блоке питания нету usb гнезда, эту плату можно заменить уже готовой со встроенным гнездом такую как на фото, но к сожалению она у меня вышла из строя.

Далее размещаем плату в корпусе розетки. Если у вас розетка другой формы то вы её можете установить как нибудь по другому.

Установив плату я заметил что у меня вот таких два выступа, которые будут мешать при установки розетки. Я их срезал при помощи кусачек, это были контакты которые идут к 220В. Не бойтесь плата работать будет, останется лишь только припаять провода в другое место.

Берём два проводка (5-8 см.).

Припаиваем два эти провода от платы к контактам розетки.

Гнездо usb я разместил на передней панели розетки.

Далее делаем разметку и вырезаем отверстие под гнездо.

Я сделал это при помощи нагретого ножа, и в конце выровнял при помощи маленького напильника.

На плате я удлинил провода, так-как они были слишком короткие. К этим проводам в дальнейшем подключим usb гнездо.

Плюсовой контакт usb справа, а минус соответственно слева. Спаиваем.

Вот такая схема у нас получилась, которую ещё нужно установить во внутрь розетки.

Перед установкой всей схемы, предварительно подключаем провода которые будут питать саму розетку.

На термоклей приклеиваем плату к стенке розетки.

Данную процедуру проделываем с остальными компонентами.

Розетка с usb зарядкой готова. Осталось лишь только установить у вас в гараже или у себя в комнате. Ещё можно добавить в разрыв выключатель, чтобы наша плата не работала в холостую.

Как из обычной розетки сделать розетку на дистанционном управлении

Розетки с дистанционным управлением используются уже сравнительно давно. Управлять ими можно при помощи смартфона или специального пульта. Также можно задать отдельные настройки на включение и отключение по времени, что весьма удобно в некоторых случаях.

В сегодняшней статье строительного журнала samastroyka.ru будет рассмотрена одна из многочисленных идей изготовления умной розетки своими руками. Основными элементами для её сборки служат китайские электронные модули, которые сегодня не трудно приобрести на Алиэкспресс.

Что понадобится для сборки розетки с дистанционным управлением

В первую очередь нужно будет купить специальные модули релейного типа. Они продаются в большом разнообразии на Алиэкспресс вместе с пультами управления. Релейные модули могут быть различной мощности, до двух киловатт. Поэтому нужно заранее подсчитать мощность электроприборов, которые будут подключаться к дистанционной розетке.

Во-вторых, для питания релейного модуля понадобится миниатюрный блок питания. Их также существует достаточно большое разнообразие. Главное чтобы напряжение блока питания совпадало с напряжением релейного модуля. Работать миниатюрные блоки питания могут от 128 Вольт и более.

Ну и третье, это обычная розетка, а точнее колодка от удлинителя, в корпус которого должны уместиться все вышеперечисленные элементы. Поэтому главное требование к последнему элементу самодельной дистанционной розетки, это достаточно вместительный корпус.

Как сделать умную розетку своими руками

Итак, когда все компоненты для изготовления дистанционной розетки подготовлены, можно приступать к сборке. Сначала нужно разобрать колодку розетки и освободить в ней место для установки релейного блока с блоком питания. Если колодка двойная, то можно просто избавиться от одной, чтобы получить достаточно свободного места внутри.

Прежде чем устанавливать компоненты, нужно сделать отверстие в корпусе розетки под светодиод. После этого можно браться за размещение всех элементов внутри розетки. Питание светодиода подключается от выводов реле, на них как раз подаётся 12 вольт постоянного тока.

Подключение самого релейного модуля, также не вызовет особых затруднений. В нем на колодке имеется три контакта вместо двух (один идёт в обход платы управления). Собственно плата управления модулем и будет осуществлять дистанционное управление умной розеткой.

Для надёжности крепления, плату размещённой внутри корпуса розетки можно приклеить на термоклей. После сборки остаётся лишь проверить дистанционную розетку в работе. Большинство подобных китайских модулей имеет всего лишь три режима работы: ВКЛ, ВЫКЛ, и кнопка переключения реле.

Таким образом, потратив всего лишь две сотни рублей, можно сделать умную розетку своими руками.

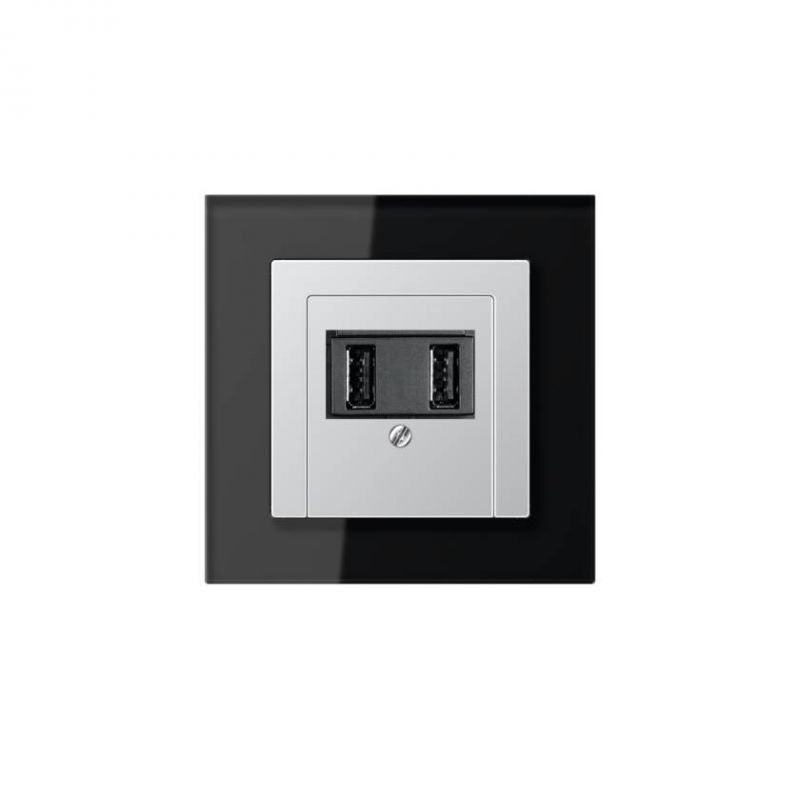

Подключение USB-розетки: монтаж в стену

Для зарядки мобильных устройств, таких как телефоны, планшеты, электронные книги или видеокамеры может быть использована USB розетка.

Еще несколько лет назад производителями электронного оборудования применялось множество различных интерфейсов, предназначенных для зарядки мобильных устройств. Это вызывало существенные неудобства для пользователей. В 2009 году крупнейшие компании-изготовители электроники согласовали внедрение единого интерфейса micro USB, а также data кабеля для подключения зарядных устройств.

Такое решение позволило модернизировать обыкновенную электрическую розетку, добавив в нее один или несколько портов, предназначенных для зарядки мобильных телефонов и прочей маломощной электроники.

Конструкция розетки с USB

Конструкция такого электрооборудования может быть рассмотрена на примере изделия от компании legrand.

Основным его отличием от обыкновенной электрической розетки является наличие адаптера, позволяющего подавать напряжение 5 В на стандартный USB разъем. Адаптер подключается параллельно к силовым контактам розетки legrand. К рассматриваемой модели не предусмотрено подключение стандартных электроприборов к сети напряжением 220 В. Однако существуют изделия, в которых такая возможность сохранена.

В этом случае параллельное подключение адаптера позволяет исключить влияние мощных потребителей на процесс зарядки мобильного телефона или планшета. Благодаря повышенной величине тока, выдаваемого USB разъемом розетки legrand, достигается возможность быстрого заряда аккумуляторных батарей.

Классификация USB розеток

Активное внедрение общего стандарта вызвало быстрое развитие различных видов розеток. Основными критериями, по которым может быть выполнена классификация таких изделий, являются:

  1. Количество USB портов.
  2. Величина тока, выдаваемого адаптерами.
  3. Дополнительные функции, такие как подставка для мобильного телефона или возможность отключения разъемов.

Кроме уже привычных розеток, для установки которых необходимо наличие монтажной коробки, применение нашли изделия, представляющие собой, по сути, переходник, который позволяет запитать от стандартного штепсельного разъема одновременно бытовой потребитель и зарядное устройство.

Предельная простота, которой отличается USB розетка, а также высокая эффективность и удобство в эксплуатации делает ее крайне востребованной в современной квартире. Что касается производителей, которые выпускают подобное электронное оборудование, то лидерами в этой области являются такие компании, как legrand, Schneider Electric, ABB, Polo и др.

Преимущества

  1. Удобство, обеспечиваемое при эксплуатации мобильных устройств. Для их зарядки нет необходимости применять дополнительный адаптер. USB разъем позволяет заряжать аккумуляторы с помощью одного лишь data кабеля.
  2. Простота монтажа. Процесс установки такого устройства не отличается от монтажа обычной точки подключения электроприборов.
  3. Многообразие моделей позволяет без труда подобрать необходимое устройство, подходящее к интерьеру любого помещения.
  4. Увеличенная скорость заряда аккумуляторов, достигаемая за счет повышенного тока, который выдается адаптером.
  5. Возможность не занимать силовые разъемы розетки зарядными устройствами, а использовать их для подключения более мощных потребителей (только для устройств, имеющих силовые разъемы).

Недостатки

  1. Некоторые производители, в числе которых и Apple, не перешли на стандартный интерфейс, в результате чего USB разъем не может быть использован для заряда аккумуляторов их производства.
  2. Незначительное потребление тока даже при отключенных потребителях.

Установка и подключение

Процесс монтажа такого устройства отличается чрезвычайной простотой.

Он может быть рассмотрен на примере установки розетки от компании legrand. При этом можно выделить основные этапы работ:

  1. Отключение электропитания. Для этого необходимо выключить соответствующий автоматический выключатель на входном щитке. Далее нужно обязательно проверить отсутствие напряжения на проводах с помощью индикаторной отвертки или тестера.
  2. Если выполняется замена старой розетки, то она должна быть демонтирована. Для установки устройства legrand с USB-разъемом на новом месте необходимо подготовить нишу для монтажной коробки, установить подрозетник и проложить к нему кабель. В случае использования в квартире скрытой проводки придется штробить стену, поэтому установку розетки legrand на новом месте лучше совместить с проведением масштабных ремонтных работ в помещении.
  3. Установка розетки legrand. Встроенный адаптер уже подключен к силовым контактам, поэтому подсоединение фазного (L), нулевого (N) и заземляющего (PE) проводника выполняется к соответствующим контактам устройства.
  4. После подключения розетки legrand, закрепления ее в монтажной коробке и установки защитной крышки необходимо включить питание и проверить работоспособность всех разъемов устройства путем подключения к ним потребителей.

Простота установки позволяет с легкостью заменить обычную силовую розетку на более функциональное устройство legrand с USB разъемами.

Производить такую замену во всей квартире нет никакой необходимости, лучше сделать это в тех местах, где наиболее удобно заряжать мобильные устройства.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Розетка 220 В со встроенным USB зарядным устройством

Электрическая розетка со встроенными двумя портами USB, работающими как стандартное зарядное устройство — тестирование, схема и разборка прибора.

Как вы уже догадались, это обычная электрическая розетка на 220 вольт, которая дополнительно имеет встроенный источник питания 5 В / 2 А, позволяющий питать устройства через два USB-разъема, например им можете заряжать мобильный телефон, планшет или повербанк.

По-сути это бытовая электрическая розетка. Имеет сетевое напряжение, естественно опасное для жизни. Только электрики должны устанавливать её.

В продаже есть несколько различных типов подобных розеток. Есть версия на 1 А, 1,5 A и 2 A. Тут выбрана самая мощная версия 5V 2A.

Передняя часть имеет стандартные размеры, но, конечно, задняя немного больше за счёт платы импульсного преобразователя. Вот сравнение её со старой, которая стояла в стене до замены:

Около 30 мм глубины. Это неплохо, в большинство банок подойдет.

Белую фронтальную часть держит 4 пластиковых крючка-защёлки.

Вид после снятия крышки спереди:

Плата с импульсным источником питания может быть просто извлечена изнутри, хотя нужно быть осторожным с проводами, лучше аккуратно отодвинуть их отверткой:

Плата преобразователя 220/5 во всей красе. Некоторые элементы в SMD виде, некоторые в THT (сквозная сборка):

LED индикатор между портами USB горит постоянно при наличии сетевого напряжения. Весь блок питания собран по типичной топологии обратноходового преобразования напряжения.

Вот расстояние между первичной и вторичной сторонами (изоляция от сети), однако в конечном итоге трудно оценить развязку, поскольку она также зависит от качества трансформатора.

Контакты D+ и D- от разъемов USB находятся вместе. Контакты 5 В от USB портов также подключены и к заземлению. Есть специальный конденсатор, который находится между первичной и вторичной сторонами.

На фотографии нижней части платы видно, что трансформатор имеет одну обмотку на вторичной стороне и две обмотки на первичной. По-видимому тут регулирование напряжения полностью на первичной стороне, с использованием обмотки обратной связи, это не похоже на многие другие преобразователи, использующие оптрон.

На контроллере импульсного преобразователя можно прочитать: HX3612A и P31O557.

На плате нет транзисторов, и эта микросхема подключена непосредственно к обмоткам трансформатора, поэтому можно легко сделать вывод, что это преобразователь со встроенным транзистором MOSFET.

Чип питается от 12 В — было измерено напряжение на выводах электролитического конденсатора емкостью 4,7 мкФ при 50 В, что видно на фото.

Читать еще:  Ламинат на стене: 75 красивых идей и примеров (фото)

Под конденсатором с первичной стороны находится выпрямительный мост, установленный на поверхности платы, он имеет обозначение MB10F. Его даташит легко найти в Интернете:

Перед диодным мостом резистор FR1, точнее своеобразный предохранитель (плавкий резистор). Это резистор, который после превышения номинальной мощности быстро перегорает и разрывает цепь, защищая схему от повреждений.

Однако тут не видно никакого фильтра подавления помех, поэтому этот преобразователь может теоретически распространять помехи по сети.

Чуть дальше можно распознать три элемента (резистор R2 — обозначение 204, конденсатор C2 — обозначение 102 1 кВ, диод D1 — обозначение A7), которые образуют цепь гашения всплесков импульсов напряжения на первичной обмотке трансформатора.

Наконец, диоды D3 и D4 (маркировка SS54), которые находятся на вторичной стороне трансформатора и выпрямляют ток перед подачей его на конденсатор 470 мкФ и на разъемы USB. Диодов два, соединены параллельно. Это позволяет разделить общий ток пополам, слегка ослабляя нагрузку на каждый из диодов. А кусок фольги текстолита создает примитивный радиатор.

Диоды D3 и D4 являются диодами Шоттки, информация о них легко доступна в Сети:

Схема инвертора розетки 220 / 5 В

Далее схема соединений радиоэлементов с платы. На ней отсутствуют два резистора, но она уже дает некоторое представление о том, что там собрано:

Розетка 220 В с usb — схема преобразователя

БП работает так: фазный провод подключается к диодному мосту MB10F через резистор-предохранитель, который ограничивает зарядный ток конденсатора E1 и в то же время защищает от чрезмерного потребления тока, вызванного неправильной работой инвертора.

Затем конденсатор E1 6,8 мкФ 400 В фильтрует входное напряжение. Основная система инвертора получает питание сначала от резистора R1 (305 — 3 МОм), он заряжает конденсатор E2 4,7 мкФ 50 В, подключенный, вероятно, к контакту VCC контроллера (согласно измерениям он составляет 12 В). Инвертор запускается и пропускает ток через первичную обмотку. Таким образом, энергия сохраняется в его сердечнике, которая передается на вторичную обмотку и обмотку обратной связи после открытия внутреннего транзистора в схеме контроллера в конце цикла нарастания тока. Это приводит к появлению тока на других обмотках. Обмотка обратной связи берет на себя роль источника питания схемы контроллера, а также используется для управления выходным напряжением (возможно, на резисторном делителе, не включенном в эскиз схемы). Резистор R5 на 1 Ом.

Элементы R2, C3, D1 представляют собой демпфер, роль которого состоит в уменьшении импульсов напряжения, которые наводятся на первичной обмотке во время переключения.

На вторичной стороне все понятно. Два диода Шоттки выпрямляют напряжение, которое поступает на электролитический конденсатор E3 (470 мкФ, 6,3 В), затем резистор 1 кОм R6 постоянно нагружает выход инвертора плюс светодиод режима ожидания.

Измерения и тесты розетки

Для проведения измерений временно подключим розетку к трехжильному сетевому кабелю с вилкой. Разумеется, подключено всё в соответствии с общепринятыми стандартами (правильное подключение L — фазного проводника, защитного PE-провода — заземления и N — нулевого провода).

Для начала, используя мультиметр, который был под рукой, измерим потребление тока от сети 220 В импульсным источником питания без нагрузки:

0,326 мА — это неплохо. Затем проверим выходное напряжение преобразователя без нагрузки:

Вышло 5,21 В, то есть в пределах стандарта USB. Но значение напряжения холостого хода мало что говорит, поэтому попробуем нагрузить инвертор и посмотрим, что произойдет.

Вначале проверим как это будет происходить со старым телефоном — подключим его через измеритель напряжения и тока (USB Doctor).

  • Ток зарядки: 0,67 А
  • Напряжение: 5,13 В
  • Мощность, потребляемая от сети: 4,6 Вт

Теперь проверим как БП будет вести себя под нагрузкой в 1 ампер.

Если мы знаем, что напряжение составляет 5 В, и хотим чтобы ток протекал 1 А, то можем рассчитать по закону Ома, что потребуется резистор на 5 Ом. Вот подходящий с аналогичным значением на 4,7 Ом:

Для этого взял разъем micro-USB и подготовил соответствующую нагрузку:

Вот результат тестов с резистором 4,7 Ом в качестве нагрузки.

  • Нагрузочный ток: 0,97 А
  • Напряжение: 5,17 В
  • Мощность потребляемая от сети: 6,5 Вт.

Попробуем загрузить блок питания еще больше. Подготовим вторую нагрузку из двух параллельно подключенных резисторов:

И используем простой USB-концентратор для одновременного подключения обеих нагрузок:

  • Нагрузочный ток: 1,62 А
  • Напряжение: 5,03 В
  • Мощность: 10,5 Вт.

Результаты теста оказались довольно хорошими. Даже при 1,62 А выходное напряжение не опускается ниже 5 В.

Превышение тока USB 2 А

А теперь проверим, что произойдет если превысить номинальный уровень 2 А этого преобразователя. Вот тут уже выходное напряжение выходит далеко за пределы стандарта USB. Но по паспорту инвертор имеет ток до 2 А, поэтому он так приблизительно и должен работать при перегрузке.

  • Нагрузочный ток: 2,20 А
  • Напряжение: 3,12 В
  • Мощность, потребляемая от сети: 9,6 Вт

Проведём 12-ти часовой тест под нагрузкой 1,5 A. Розетка была нагружена таким образом, чтобы в течение 12 часов потреблялось приблизительно 1,5 А тока. Все при комнатной температуре. Постепенно все больше и больше блок питания нагревался до 55 C. Но барьер 60 C не был превышен. Все время выходное напряжение и ток оставались более-менее одинаковыми.
Ничего не плавилось, не дымило, тест прошел довольно хорошо.

Подведем итоги

Основные тесты с сетевой розеткой USB оказались лучше, чем ожидалось — похоже продукт действительно соответствует стандарту USB. Напряжения нормальные и не падают значительно даже при нагрузке 1,5 А. Это определенно лучше, чем можно требовать от дешевого безымянного девайса.

Ещё один момент: с некоторыми зарядными устройствами сенсорные экраны в смартфонах глючат, другими словами, они живут своей жизнью. Эксплуатация устройства становится практически невозможной. Например некоторые настольные розетки 220 В с USB (смотрите фото ниже) дают неплохой ток, но имеют похожую проблему.

Преобразователь всё-же имеет несколько недостатков:

  1. нет фильтра подавления помех на стороне сети,
  2. нет стабилизации выходного напряжения преобразователя — только косвенно, от вспомогательного напряжения,
  3. нет защиты от перенапряжения,
  4. нет выходного фильтра, даже простого LC.
  5. резистор предохранителя было-бы неплохо поставить TR5, что конечно не идеально для безопасности, но в любом случае лучше чем простой.

Кстати, ошибкой является отсутствие конденсатора между первичной и вторичной сторонами. Этот конденсатор должен рассеивать радиочастотные помехи, проходящие через трансформатор от первичной до вторичной стороны. Кроме того, он не вводит «покалывание» утечки, поскольку относится к массе стороны сети, которая связана с постоянным потенциалом коллективного конденсатора.

Когда преобразователь имеет только L и N провода на входе, используется схема делителя RC, которая формирует искусственную массу (нейтральную точку), а вторичная масса заземления подключается через конденсатор CY.

В тестируемом здесь блоке питания не видно такого решения. Конденсатор Y связывает массу первичной цепи, которая вполне может иметь потенциал линии L.

Конечно, чтобы полностью оценить устройство, было бы полезно сделать больше тестов, посмотреть на обмотки трансформатора и оценить его изоляцию, проверить как блок питания справляется с большими отклонениями сетевого напряжения, измерить пульсацию напряжения и насколько схема излучает помехи в сеть. В любом случае установка USB-разъемов в стенах в розетках очень удобное решение.

Розетка usb: правильная установка

Розетка с USB портом в последнее время завоевывает все большее признание во всем мире. Ведь после принятия соответствующего стандарта в 2011 году все мобильные устройства в Европе должны иметь возможность зарядки от данного разъёма.

Благодаря чему удалось унифицировать виды зарядных устройств для большинства современных гаджетов и выработать единый стандарт для зарядных устройств.

  • Виды USB розеток
  • Подключение USB розеток
    • Подключение встраиваемых USB розеток
    • Подключение встраиваемых USB розеток с выключателем
  • Вывод

Виды USB розеток

Производители электроустановочного оборудования достаточно оперативно отреагировали на данное новшество. Сразу же появилось огромное количество USB розеток самых разнообразных модификаций и вариаций. Наибольшей признание сейчас получила встраиваемая USB розетка, но и другие модификации пользуются немалым спросом.

  • Встраиваемые USB розетки представляют собой единый блок, внутри которого расположен блок питания и от одного до четырех USB разъёмов, расположенных на лицевой панели. Визуально он практически не отличим от обычной силовой встраиваемой розетки.

К преимуществам такого вида розеток можно отнести удобство их использования, стационарность и привлекательный внешний вид. Из недостатков отмечают повышенное энергопотребление в связи с потреблением электроэнергии даже в режиме холостого хода. Это значение не столь существенно и колеблется в пределах 0,1 – 0,5 Вт, но за месяц может набежать до 400Вт.

Обратите внимание! Номинальным напряжение USB розеток является 5В. При этом большинство блоков питания рассчитаны на ток до 750мА. Соответственно, если это двойная розетка как на видео, то в ней установлен блок питания на 1500мА.

  • Розетки ЮСБ с выключателем не имеют этого недостатка. Но они имеют не столь минимизированный внешний вид, и вследствие дополнительного контакта увеличивается шанс их поломки. Кроме того, цена таких розеток несколько выше.

Дабы избежать установки выключателя и снизить энергопотребление, достаточно широко представлены обычные блоки питания с несколькими разъемами USB. Они вставляются в силовую розетку и обеспечивают возможность подключения сразу нескольких устройств.

Но в этом случае вы лишаетесь силовой розетки, что не всегда удачно. В этом случае вам потребуется розетка с ЮСБ разъемом, которая имеет как силовые, так и разъемы для зарядки. Обычно USB разъёмы вставляются сбоку, но в некоторых моделях они расположены рядом с силовыми контактами.

Недостатком такой розетки с USB является наличие дополнительных контактных соединений, что ограничивает ее использование для подключения мощных потребителей электроэнергии. Ну и в процессе эксплуатации такие розетки с USB не очень удобны.

Подключение USB розеток

Как видите, сейчас на рынке представлено достаточно большое количество USB розеток на самый разный вкус. Но независимо от их вида подключаются к электрической сети они достаточно просто. Тем не менее, ниже мы приведем варианты подключения наиболее распространенных моделей.

Подключение встраиваемых USB розеток

Начнем наш обзор вариантов подключения с наиболее распространенной модели – встраиваемой розетки. Вопросы установки закладных коробок, штробления стен и тому подобное мы рассматривать не будем, ведь они не отличаются от процессов установки обычных силовых розеток. Располагаться же USB розетка настенная должна таким образом, дабы недалеко было место для установки заряжаемых девайсов.

  • Для подключения USB розетки нам потребуется фазный и нулевой провод. Их мы можем взять от силовой розетки, расположенной рядом или с распределительной коробки. Исходить здесь стоит из целесообразности и трудоемкости прокладки провода.
  • Прежде всего снимаем напряжение с распределительной коробки или розетки, в которой предстоит производить подключение.
  • Фазный и нулевой провод от распределительной коробки подключаем к вводам розетки. У большинства производителей клеммы для подключения фазного и нулевого проводов имеют соответствующие обозначения. К клемме, обозначенной «L», подключаем фазный провод. К клемме, обозначенной «N», подключаем нулевой провод. Если соответствующего обозначения не имеется, то подключение производим в произвольном порядке.
  • У некоторых производителей ЮСБ розетка может содержать дополнительно клемму с обозначением «PE» или «PEN». Этот контакт предназначен для подключения защитного заземления.

Обратите внимание! Для подключения USB розеток можно использовать провод сечением до 2,5 мм 2 . Это ограничение обусловлено клеммами на вводах розетки. В то же время номинальный ток в 200мА в сети 220В позволяет использовать для его подключения минимально допустимый, согласно табл. 7.1.1 ПУЭ, провод сечением в 1,5 мм 2 .

  • На этом подключение окончено, и, закрепив розетку в закладной коробке при помощи винтов или зажимов и одев лицевую панель, можно производить подачу напряжения и проверку работоспособности розетки.
Читать еще:  Чем резать ламинат в домашних условиях: инструменты и методы

Подключение встраиваемых USB розеток с выключателем

Розетка ЮСБ с выключателем принципиально не отличается от своего собрата без коммутационного аппарата. Если выключатель и розетка поставляются единым блоком, то обычно коммутация между ними уже выполнена.

Поэтому мы будем рассматривать случай, когда выключатель устанавливается отдельно от розетки как более сложный.

  • Прежде всего снимаем напряжение с распределительной коробки или соседней розетки, от которой предстоит производить подключение.
  • После этого к вводу выключателя подключаем фазный провод. Провод от вывода выключателя подключаем к соответствующему контакту на блоке USB розетки. Обычно он обозначен аббревиатурой «L». Если такового обозначения нет, то просто к одному из контактов.
  • Нулевой провод от распределительной коробки подключаем непосредственно ко вводу розетки. Если ваша сеть выполнена согласно норм ПУЭ, то этот провод обозначен голубым цветом.
  • Далее наша инструкция советует подключить к соответствующим контактам защитный провод, если место для такового предусмотрено на розетке. После этого можно закрепить розетку и выключатель, подать напряжение и опробовать работоспособность нашей схемы.

Вывод

Как видите, выполнить подключение USB розеток своими руками не так уж сложно. Это является одним из доводов в пользу установки такого изделия и у себя дома.

Ведь он не только позволит заряжать ваши гаджеты, но и обозначит место для их хранения. Ведь у вас всегда будет место, где телефон или планшет проще всего поставить на зарядку или просто положить на хранение.

Usb розетка в стену своими руками

USB розетка для монтажа в стену, питание 220V

  • Цена: $4,67
  • Перейти в магазин

И снова здравствуйте.
В продолжение эпопеи — зачем менять розетки на USB,
предлагаю обзор розетки USB.
Подбирали с полгода назад прикроватные розетки. Цель, заменить в спальне розетки 220V на USB, так как обычные более не нужны и избавится от многочисленных блоков питания зарядки самых различных устройств.
Выбор сделали именно на такой модели, так как заявленная мощность 3 портов -10А, что хватит на самые прожорливые быстрые зарядки, светильники, и прочую USB периферию.
Зачем отказываться от 220V смотреть здесь.

Ремарка для вновь прибывших.
Товар не смотря на свою внешнюю привлекательность, по своим свойствам даже близко не соответствует заявленным характеристикам, также у многих читателей блога есть опасения в безопасности данного устройства при работе от сети на постоянной основе. Данные опасения я не поддерживаю, но закрывать на них глаза было бы не честно.

Айда под коврик…

Шло долго, пришло в обычном пакете. внутри тряпочный пакетик и полиэтилен

Вид спереди и сзади.

Немного разбираем.

Дальше разбирать не стану, пригодится для детской.
Разобрал

На каждый порт — 2A, больше не держит, нагрузка падает.
Также существенное падение напряжения аж до 4V.

Место установки в стене, и полюбившиеся с прошлого обзора черви.

Пластик хороший, Квадрат сзади четко помещается без бубна в круглый стандартный стакан.
Глубина посадки 2 см. Держится плотно.
В комплекте саморезы для крепления к гипсе.

Заявленные характеристики не соответствуют. За это минус. Хотя у меня нет устройств с потреблением выше 2А.
В целом покупкой доволен, хотя кто мешал написать поставщику 5,5A для меня загадка.
По просьбе интересующихся свели к тому, что розетка не держит ток более 1,9А
По заявкам производителя — 3,5.
По факту — теперь склоняюсь больше к первому.
Завтра будет 4 фото как меняется ток на айфоне при изменении сопротивления во втором порту.

Особенности монтажа и преимущества USB-розеток

В настоящее время, популярность обрели настенные usb-розетки, от которых можно заряжать любой гаджет, включая смартфоны.

Впервые данные приспособления вышли на рынок в 2009 году по причине того, что изготовители тех лет не могли придумать качественную замену стандартным розеткам.

Типология USB-розеток

Благодаря объединению всех функций в одном приспособлении, данный вид розеток стал разбиваться на особые типы. Классифицировать данные приспособления можно при помощи таких отличительных черт, как:

• Разное количество портов;
• Сила тока, подаваемая на адаптеры;
• Наличие дополнительных функций, например, подставки под портативный гаджет.

Помимо существующих критериев, розетки могут совмещать в себе стандартный и портовой способы подключения. Такие розетки монтируются в коробку и обладают разъемом для одного устройства (со стандартной вилкой) и минимум двух портов для usb-подключения.

Стоит отметить, что ключевым отличием usb-розеток от стандартных устройств, заключается в наличии специального адаптера, подающего напряжение в 5 Вольт на порты.

Положительные характеристики розеток с портами

1) Зарядка устройств будет производиться без адаптера.

Данная независимость объясняется тем, что любое устройство обладает специальным кабелем в комплектации. А при отсутствии адаптеров, пользователь может не ограничивать себя, если в его доме установлены usb-розетки.

2) Отсутствие потери времени.

От розетки устройства заряжаются гораздо быстрее, чем от ноутбука, что обеспечивает высокая сила тока.

3) Возможность выбрать любой дизайн.

Современный выбор подобных изделий полный разными предложениями, но главным критерием выступает место размещения. Данные устройства лучше всего размещать в тех зонах, где владелец проводит максимум времени, например, письменный стол или спальня.

4) Комфорт при использовании объясняется тем, что в usb-розетках может быть предусмотрено несколько портов и один элемент для подключения вилки.

Как проходит монтаж розеток с портами

Монтаж розеток с такой конфигурацией считается предельно простым и делится на такие этапы, как:

— Отключение питания на электросчетчике.

После, проводится проверка на предмет отсутствия тока при помощи специального тестера.

— При выполнении замены старых розеток, необходимо вынуть их.

Для того, что установить новую розетку с портами, нужно подготовить пространство под коробку, вмонтировать подрозетник и провести к нему кабель.

Присоединение всех проводников осуществляется к подходящим контактам розетки. При необходимости можно добавить USB разъем на розетку. Для удобства рекомендую осуществлять подпайку разъема проводом с термостойкой изоляцией — проводом МГТФ. Почему именно этим проводом? Вы можете прочитать и узнать свойства провода мгтф, что позволяет применять его для таких целей.

— По завершении монтажа, необходимо проверить функционирование устройства.

Когда розетка закреплена в коробке и закрыта защитным креплением, стоит включить электричество и проверить ее работоспособность.

В заключение, стоит сказать, что нет нужды монтировать такие розетки по периметру всего пространства. Они нужны лишь там, где обитатели чаще всего заряжают телефоны и прочие портативные гаджеты.

USB розетка для монтажа в стену, питание 220V

  • Цена: $4,67
  • Перейти в магазин

И снова здравствуйте.
В продолжение эпопеи — зачем менять розетки на USB,
предлагаю обзор розетки USB.
Подбирали с полгода назад прикроватные розетки. Цель, заменить в спальне розетки 220V на USB, так как обычные более не нужны и избавится от многочисленных блоков питания зарядки самых различных устройств.
Выбор сделали именно на такой модели, так как заявленная мощность 3 портов -10А, что хватит на самые прожорливые быстрые зарядки, светильники, и прочую USB периферию.
Зачем отказываться от 220V смотреть здесь.

Ремарка для вновь прибывших.
Товар не смотря на свою внешнюю привлекательность, по своим свойствам даже близко не соответствует заявленным характеристикам, также у многих читателей блога есть опасения в безопасности данного устройства при работе от сети на постоянной основе. Данные опасения я не поддерживаю, но закрывать на них глаза было бы не честно.

Айда под коврик…

Шло долго, пришло в обычном пакете. внутри тряпочный пакетик и полиэтилен

Вид спереди и сзади.

Немного разбираем.

Дальше разбирать не стану, пригодится для детской.
Разобрал

На каждый порт — 2A, больше не держит, нагрузка падает.
Также существенное падение напряжения аж до 4V.

Место установки в стене, и полюбившиеся с прошлого обзора черви.

Пластик хороший, Квадрат сзади четко помещается без бубна в круглый стандартный стакан.
Глубина посадки 2 см. Держится плотно.
В комплекте саморезы для крепления к гипсе.

Заявленные характеристики не соответствуют. За это минус. Хотя у меня нет устройств с потреблением выше 2А.
В целом покупкой доволен, хотя кто мешал написать поставщику 5,5A для меня загадка.
По просьбе интересующихся свели к тому, что розетка не держит ток более 1,9А
По заявкам производителя — 3,5.
По факту — теперь склоняюсь больше к первому.
Завтра будет 4 фото как меняется ток на айфоне при изменении сопротивления во втором порту.

Все гениальное. Просто розетка с USB.

Так получилось, что с каждым годом в моей семье становилось все больше гаджетов. Старый iPad мы отдали детям, себе купил новый, жене приобрели iPad mini, коллеги подарили смарт-часы, у каждого члена семьи (нас четверо) на руках оставался один смартфон. В какой-то степени облегчив «умными» устройствами наши жизни мы заметно усложнили себе быт. Каждое устройство имело свою зарядку, требовало отдельной розетки и переходника для провода. И заканчивался этот провод всегда одинаково, USB разъемом. Поначалу нас выручал сетевой разветвитель, выделенный на зарядку сразу всех устройств. Но позже, когда провода, вместе с нашими нервами окончательно спутались в тонкий клубок, спасать перестал и он. Как раз в тот момент, я случайно увидел в крупном магазине гениальное изобретение. В обыкновенную розетку конструктивно установили обычный USB-вход. Разумеется, что мне сразу захотелось поэкспериментировать с этими электроприборами.

При изучении рынка, я очень удивился тому, что даже в интернете подобные розетки являются достаточно редкими. Хотя, сами подумайте, для 21 века, это так логично — заряжать свои устройств без различных переходников на 220В! Плюсы очевидны: вы лишаетесь огромной кучи переходников, ликвидируете клубки проводов и экономите электроэнергию (для зарядки мобильных гаджетов не нужно будет включать более «прожорливые» приборы, такие как ноутбуки или ПК). Более того, встроенный блок питания автоматически обеспечивает требуемый ток зарядки, за счет этого достигается совместимость с большинством устройств. USB разъем выдает постоянный ток 700мА напряжением 5В и имеет достаточно низкое энергопотребление в режиме ожидания.

Если хорошо поискать, то найти можно множество вариантов исполнений этих розеток. Они могут иметь один, два и более USB-входа. Существуют версии с выключателем USB порта (экономит энергопотребление). На рынке представлены розетки накладного и встроенного типа. Самыми удобными я нашел комбинированные варианты, с привычным входом на 220В. На фото — продукт отечественного производителя.

Читать еще:  Рекомендации по выбору краски для бани, сауны

Разумеется, что такие розетки лучше всего устанавливать в местах «парковки» гаджетов — прикроватных тумбах, полках, шкафах. Так что если вы вдруг затеяли ремонт, который будет включать в себя ревизию и замену электропроводки настоятельно рекомендую выбрать розетки с USB-портом. Проверено. Это действительно удобно. Лично я заказывал эти розетки с известного китайского сайта. Вышло в 3 раза дешевле (со всеми почтовыми расходами три розетки приобрел за 2100 рублей ).

Я смог заменить розетки в своей спальне самостоятельно, подглядев схему подключения в интернете (она, к слову, достаточно проста — требуется работа только с фазным и нулевым проводом). Тем, кто не имеет опыта работы с электрооборудованием лучше обратиться к специалисту. За работу он возьмет с вас сумму примерно равную стоимости розетки, зато точно все сделает безопасно. Так что пользуйтесь)

Настенная розетка с USB портами для зарядки

  • Цена: $6.28
  • Перейти в магазин

У каждого из нас есть несколько девайсов с USB зарядкой. Рядом с диваном у меня удлинитель с 4 розетками, 2 или 3 розетки заняты под USB зарядки. Такой вариант зарядки телефонов и планшета мне не нравился из за своих габаритов и не эстетичного вида, хотелось что нить получше.
Озадачившись я стал искать внутренние USB розетки на Aliexpress.В локальных магазинах цены на внутренние USB розетки высокие, я решил заказать из любимого Китая.

Заказал две по 5.72$ итого 11.44$ доставка бесплатная. Попал на скидку.

К обзору предлагаю розетку, которая пришла универсального стандарта. Она подходит для монтажа в квадратные монтажные коробки. Планировал также поставить в круглую, но нет не подошло.Пришлось ставить где есть квадратная монтажная коробка.

и так вернемся к нашей розетке. Сорри фоток распаковки нет но на странице продавца фотки поясняют все. и розетки пришли точь в точь как на сайте.

Упаковка

Сама розетка



Распаковал, розетки были помещены в мягкий пакет где так же есть по два крепежных винта (к каждой).Они свою очередь в виду своей стандартности сгруппированы в посылку представляющую собой еще одну картонную коробку. Все дошло в целости и сохранности. У розеток есть лицевая панель которая снимается для того что бы можно было завинтить розетку в монтажный короб и потом защелкнуть лицевую часть что бы скрыть винты.

Надпись на внутренней части указывает что можно подключать до 10 ампер нагрузку (как то не вериться) поживем увидим. Ну взялся за работу подключил эту розетку (предварительно сняв старую), блок зарядки самой подключил через выключатель (что бы можно было выключить зарядную часть когда надо)

завинтил все на место. Села как родная, благо размеры стандартные.

вот что получилось:

теперь про саму зарядную часть она без каких либо опознавательных надписей не понятно сколько вольт и что за ампераж выдает, ну с богом думаю, посмотрим как что.
Значит так USB порта 2 штуки. они параллельны. подключил сперва свой LG G3 Beat c 24% до 100% за 1 час, думаю не плохо. на следующий день поставил и его на зарядку и свой первый Ipad она потянула оба и зарядила. думаю там 2 ампера есть.

Итог мне нравиться. Первое избавился от лишних зарядок второе хороший блок питания заряжает два устройства один из которых Ipad.

одно не понравилось лицевая панель (накладка что бы скрыть крепежные винты) как то хлипко защелкивается думаю как нить доработать.

У меня все! Это мой первый обзор пинайте 🙂

Как подключить и установить USB-розетку в квартире?

Что такое USB-розетка и как её подключить к 220В в частном доме или квартире. Устройство USB-розетки, схема подключения и основные достоинства.

Все большую популярность набирают электрические розетки, в которых предусмотрены USB-разъемы для зарядки гаджетов. Такие устройства устанавливаются в гостиничных номерах, офисах и конечно же в быту. В пределах данной статьи мы расскажем, как установить и подключить USB розетку к 220 В своими руками. Для начала рассмотрим, как она устроена.

Устройство

Внутри USB-розетка имеет модуль преобразователя напряжения 220 В на 5 В постоянного тока и плату с ЮСБ-портом. Модуль может иметь два выхода на разные токи заряда. Однако, некоторые производители выходы для заряда девайсов объединяют.

В результате время заряда при одновременном подключении двух устройств увеличивается. Это относится к приборам с USB–зарядкой китайского производства. Часто на рынке можно встретить подделку европейских производителей Legrand, например, популярной серии Valena или продукции «Шнайдер электрик». Приобретая USB-розетку, следует обращать внимание на качество товара. В продаже можно найти совмещенные блоки розеток с разъемами USB.

Что удобно в эксплуатации. Можно подключить телевизор, и одновременно заряжать часы или смартфон в одном месте.

Сейчас устройствами для зарядки носимых девайсов стали комплектовать электротранспорт. Например, новые поезда метрополитена имеют юсб разъемы на стене вагона, в некоторых городах их монтируют на остановках общественного транспорта. Как показано на рисунке снизу.

А в гостиницах или организациях это становится нормой. Что очень удобно, не надо с собой носить зарядное устройство и беспокоиться, что смартфон разрядится в неподходящее время. Достаточно с собой иметь USB-провод.

Правила подключения

Подключение розетки с USB портом не отличается сложностью. Однако, если нет достаточного опыта лучше пригласить специалиста. Для монтажа потребуется отвертка, индикатор фазы и нож.

Рассмотрим пошаговый алгоритм подключения в квартире:

  1. Если место подготовлено, и не надо демонтировать существующую розетку, индикатором определяют фазный провод.
  2. В щитке обесточивают питающую линию.
  3. Снимают изоляцию с проводников.
  4. Далее нужно вставить провода в зажимы модуля преобразования напряжения, и закрутить винты. Проверить надежность подключения к 220 В.
  5. Поместить розетку в технологическое место на стене.
  6. Если имеются усики крепления, попеременно подтягивая их, добиться размещения розетки строго посередине. Если розетка крепится саморезами, выставить ее посередине и прикрутить.
  7. Установить декоративную накладку.
  8. Подать напряжение и проверить работоспособность зарядного устройства.

Подключение USB-розетки в частном доме ничем не отличается от монтажа в квартире. Однако, следует помнить, что работать с электричеством без соответствующих навыков опасно. Поэтому приступать к работе следует с соблюдением условий техники безопасности. Предлагаем Вам посмотреть видеоинструкцию по монтажу USB-розетки из серии Unica New от компании Schneider electric:

Также возможно вам пригодится схема подключения USB-розетки:

Достоинства

Как и все приборы, USB–розетка имеет свои достоинства, и к ним можно отнести:

  • Современный дизайн и многообразие вариантов исполнения.
  • Простота подключения розетки и эксплуатации.
  • Безопасность. Если рядом отсутствует розетка на 220 В, то таким прибором может пользоваться даже человек с ограниченными возможностями или ребенок.
  • Возможность заряжать несколько устройств одновременно.
  • Не надо постоянно искать зарядное устройство. Оно всегда под рукой и готово к работе;
  • Скорость зарядки.

На рисунке внизу показан еще один из вариантов исполнения USB-розетки из линейки Celiane от Legrand:

Основным препятствием к массовому внедрению является высокая стоимость продукции. Однако, очевидные удобства компенсируют этот недостаток.

При выборе следует обращать внимание не только на цену, но и на производителя. Основными брендами на нашем рынке являются такие компании как Легранд, Livolo, Эра, Шнайдер. Отличие заключается в использованных материалах и конструктивных особенностях. При этом эти марки чаще всего подделывают недобросовестные производители. Поэтому обращайте на качество самого изделия. Оно не должно иметь перекосов, при изготовлении используется качественный пластик с равномерной окраской.

Теперь вы знаете, как подключить USB розетку к 220 В. Если остались вопросы, задавайте их в комментариях под статьей!

Как сделать USB розетку?

Современную жизнь тяжело представить без электронных гаджетов, но они нуждаются в регулярной зарядке и большинство пользователей чаще всего используют для этой цели стационарные компьютеры или ноутбуки, подсоединяя к ним свои «игрушки» с помощью USB кабеля.

Своим заказчикам я всегда советую устанавливать в спальне, на кухне, в коридоре вместе с силовыми розетками и розетки с разъемами USB. Это очень удобно – для зарядки портативных устройств ненужно включать персональный компьютер или ноут.

В USB розетку встроен блок питания, обеспечивающий требуемый постоянный ток зарядки 700мА и напряжение 5В. Механизм USB розетки полностью совместим с обычными электроустановочными механизмами и их можно устанавливать в общем блоке с силовыми розетками и выключателями.

Подключение и установка USB розетки ничем не отличается от монтажа обыкновенной силовой розетки. Для подключения используется только фазный и нулевой провод.

Блок питания USB розетки довольно экономичен в режиме ожидания, но если вы долго отсутствуете дома или бережно относитесь к расходу электроэнергии, тогда в разрыв фазного провода можно «врезать» выключатель. При таком варианте подключения у вас будет возможность включать USB розетку только во время зарядки гаджета.

Планировать места установки USB розеткок нужно таким образом, чтобы они были удобны в пользовании — над прикроватными тумбочками, рядом с журнальными столиками, полками, шкафами и т.д.

Не так давно появились в продаже совмещенные в одном корпусе силовые розетки вместе с USB разъемом – это дает дополнительную экономию места, уменьшает затраты на установку дополнительного подрозетника и экономит средства (один механизм «два в одном» дешевле, чем две отдельных розетки).

USB-розетка: преимущества стационарного зарядного устройства

Поделиться
Ссылка
Поделиться на другие сайты

  • Один из новейших и универсальнейших помощников в доме – USB-розетка – бьет рекорды популярности среди покупателей. И это не удивительно: для своих обладателей такие устройства несут много пользы.

    1. Не зависеть от адаптера

    Все устройства, оснащенные USB-выходом, комплектуются шнурами для подзарядки от компьютера с соответствующим разъемом. Чтобы зарядить устройство быстрее, используются адаптеры для подключения устройства к сети. Иногда таие адаптеры даже не входят в комплект оборудования, иногда просто теряются владельцами. USB-розетки позволяют не зависеть от них и эффективно и быстро заряжать любое устройство .

    2. Не терять времени

    Зарядить телефон от компьютера – часто приходящая на ум идея, когда адаптера нет под рукой. Но времени такая манипуляция занимает много. Другое дело – использование USB-розетки: увеличенная сила тока позволяет зарядить мобильное устройство за довольно короткий срок.

    Крупные производители электрики все чаще включают USB-розетки в ассортимент своих линеек, а значит, и подобрать розетку в нужном дизайне становится гораздо легче. Покупатель может подыскать весь комплект интересующей его электрики в едином стиле или же для определенного функционала сделать выбор в пользу определенного цвета или материала. Главное не забывать: лучше всего размещать такие розетки рядом с письменным столом, тумбой или столешницей, чтобы всегда нашлось место для заряжаемого устройства.

    4. Свободная розетка!

    Как часто мы попадали в ситуацию, когда из-за двух-трех одновременно заряжаемых телефонов и планшетов не остается свободных розеток для других нуждающихся в питании устройств. USB-розетки решают эту проблему: больше не нужно жертвовать комфортом и выбирать, каком устройству работа от сети в данный момент нужнее.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
