Шаг балок перекрытия в деревянном доме

Устройство деревянных перекрытий между этажами: расчет и схемы монтажа

Планируя строительство загородного коттеджа, владельцу приходится решать непростой вопрос выбора перекрытий. Одни подрядчики советуют ему использовать железобетонные панели, другие настаивают на использовании в качестве перекрытия деревянных балок.

Мы решили помочь новичкам выйти из затруднительного положения. В нашей статье вы найдете обзор достоинств и недостатков деревянных межэтажных перекрытий.

Полезные советы по их монтажу и важные нюансы выполнения этой работы также не будут лишними. Надеемся, что полученная информация пригодится вам на стройке и поможет избежать серьезных ошибок.

Содержание статьи:

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

  • Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
  • Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
  • На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
  • Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
  • Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

  • Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
  • Низкая огнестойкость (без специальной пропитки);
  • Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

  • в зданиях, построенных из древесины (каркасных и рубленых);
  • в дачных домах, рассчитанных на летнюю эксплуатацию;
  • в хозяйственных постройках (сараях, банях, мастерских);
  • в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета. Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Этапы и особенности монтажа

Технологически устройство перекрытия по деревянным балкам нельзя назвать сложным. Главное внимание следует уделить выравниванию балок по горизонтали и качеству заделки их концов в массив стены. Просто положить брусья на кладку и заложить их кирпичом нельзя. Необходимо обеспечить им надежную связь со стенами и качественно защитить древесину от гниения.

Варианты заделки балок в зависимости от материала кладки, вида стеновых конструкций (наружная, внутренняя, дымоход) и способы их крепления приводятся на рисунках.

Длина опорной части балок в кирпичной и блочной стене должна составлять не менее 16 см (в деревянной 7-8 см). Если вместо бруса используются спаренные доски, поставленные на ребро, то их заделывают в кладку не менее, чем на 10 см.

Боковые части балок, контактирующие со стеной, оборачивают 2 слоями пергамина или 1 слоем рубероида. Опытные мастера обрезают торцы брусьев под углом (60-70°) и оставляют неизолированными, при этом не забыв обработать их антисептирующим составом на ровне с остальной частью. Так обеспечивается «дыхание» древесины, обернутой гидроизоляцией.

При монтаже перекрытия по бокам у каждого бруса оставляют небольшие зазоры (3-5 см), заполняемые минватой или паклей. В пространство между торцом каждой балки и стеной тоже ставят теплоизолятор. Так устраняют «мостик холода» возникающий за счет уменьшения толщины кладки.

При устройстве перекрытий в стенах из газобетонных и арболитовых блоков рекомендуется использовать открытую заделку. В этом случае концы балок так же подрезают под углом, антисептируют и оклеивают их толем на мастике, оставляя свободными торцы.

Наружную стенку гнезда утепляют войлоком или минватой и вставляют в него короб, сделанный из кусков антисептированной доски. Его высота выбирается такой, чтобы над балкой образовался воздушный зазор (2-3 см). Через него в помещение в зоне плинтуса будет выходить водяной пар, накапливающийся в древесине. Такое решение предохраняет опорную часть балки от загнивания.

Брусья перекрытия опирают на армированный пояс, который используется для повышения пространственной жесткости блочной кладки.

Во внутренние несущие стены балки заделывают закрытым способом. Для увеличения жесткости перекрытия их через три связывают между собой стальными анкерными пластинами.

Участок балки, примыкающий к дымовому каналу, изолируют асбестом или другим негорючим материалом. Основной защитой от возгорания здесь служит кирпичная разделка (утолщение кладки трубы) толщиной 25 см.

В деревянных домах монтаж балочных перекрытий выполняют двумя способами:

  • Врубкой в бревенчатые венцы;
  • Через стальную фасонную пластину (стульчик), фиксируемую к стене с помощью резьбовых шпилек.

Если верхний этаж или чердачное помещение не будет жилым (отапливаемым), то необходимо выполнить утепление деревянных перекрытий. Для этого в пространство между балками укладывают утеплитель (минвату, эковату), предварительно расстелив по подшивке потолка слой пароизоляции.

Использовать для этой работы пенопласт не следует по трем причинам:

  • Он не пропускает водяной пар, и древесина под ним загнивает;
  • Не изолирует ударный шум;
  • Является проблемным с точки зрения экологичности.

Конструктив утепленного перекрытия приводится на схеме.

Аналогично выполняется утепление перекрытия первого (цокольного) этажа. Разница между ними заключается в том, что подшить балки снизу из неглубокого подполья довольно сложно. В этом случае строители поступают иначе. К боковым граням балок они подбивают черепной брусок (5х5 см). На него укладывают антисептированный дощатый настил. Он служит опорой для плитного утеплителя, размещаемого в промежутках между брусьями. Под минвату подкладывают пароизоляцию. Сверху по балкам также настилают пароизоляцию. После этого к ним крепят лаги и по ним уже монтируют чистовой пол.

Минватную плиту следует ставить между брусьями как можно плотнее, чтобы исключить продувание пола. Для лучшей изоляции все стыки утеплителя обрабатывают монтажной пеной.

Контроль горизонтальности установки брусьев выполняют с помощью пузырькового уровня, уложенного на ровную длинную доску. Для выравнивания используют обрезки досок, защищенне битумной мастикой. Их подкладывают под торцы брусьев.

Полотна пароизоляции следует стелить с нахлестом не менее 10 см и проклеивать строительным скотчем все стыки.

Для снижения ударного шума перед монтажом лаг пола второго этажа по балкам укладывают звукоизолирующую ленту толщиной 5 мм. Гидроизолирующую пленку под лаги ставят только в том случае, если помещение второго уровня будет жилым. Она защитит утеплитель от попадания воды при мытье пола. Технология ее монтажа аналогична укладке пароизоляции.

Завершающий этап устройства деревянного перекрытия – монтаж чернового пола из досок, фанеры или плит OSB при помощи саморезов. После завершения этой работы настилают чистовое покрытие из ламината, линолеума, паркета и выполняют финишную отделку потолка.

Межэтажное перекрытие по деревянным балкам: расчёт по сборным нагрузкам и допустимому прогибу

Если проектируется строительство двухэтажного или одноэтажного дома, но с подвалом или чердаком, необходимо правильно рассчитать и возвести межэтажные перекрытия. Рассмотрим этапы и нюансы выполнения перекрытия по деревянным балкам и выполним расчет сечений балок, обеспечивающих достаточную прочность.

Устройство межэтажных перекрытий нуждается в особом внимании, ведь выполненные «на глазок», они могут не выдержать приходящихся на них нагрузок и обрушиться, либо потребовать излишних, не мотивированных затрат. Поэтому нужно всесторонне обдумать и рассчитать один или несколько возможных вариантов. Окончательное решение можно принять, сравнив стоимость или доступность приобретения материалов.

Требования к межэтажным перекрытиям

Межэтажные перекрытия обязаны выдерживать постоянные и переменные нагрузки, то есть кроме собственного веса выдерживать вес мебели и людей. Они должны быть достаточно жёсткими и не допускать превышение максимального прогиба, обеспечивать достаточную шумо- и теплоизоляцию.

Перед работой советуем ознакомиться с материалами, изложенными в СНиП II-25–80 (СП 64.13330.2011), там много полезной информации.

Удельные нагрузки от мебели и людей для жилого помещения принимаются согласно нормам.

Жесткость балок определяется расчётом и выражается в допустимом изгибе на длину пролёта. Допустимый изгиб зависит от вида перекрытия и материала покрытия. Основные предельные прогибы, определяемые СНиП, приведены в таблице 1.

Таблица 1

Элементы конструкцийПредельные прогибы в долях пролёта, не более
1. Балки междуэтажных перекрытий1/250
2. Балки чердачных перекрытий1/200
3. Покрытия (кроме ендов):
а) прогоны, стропильные ноги1/200
б) балки консольные1/150
в) фермы, клееные балки (кроме консольных)1/300
г) плиты1/250
д) обрешётки, настилы1/150
4. Несущие элементы ендов1/400
5. Панели и элементы фахверха1/250
Примечания:
1. При наличии штукатурки прогиб элементов перекрытий только от длительной временной нагрузки не должен превышать 1/350 пролёта.
2. При наличии строительного подъёма предельный прогиб клееных балок допускается увеличивать до 1/200 пролета.

Учтите, что напольное покрытие в виде керамической плитки или бетонной стяжки, склонной к растрескиванию, могут ещё более ужесточить требования по допустимому прогибу, особенно при достаточно длинных пролётах.

Чтобы снизить нагрузки на балки, следует при возможности располагать их параллельно коротким стенам, с одинаковым шагом. Максимальная длина пролёта при перекрытии их деревянными балками — 6 м.

Типы межэтажных перекрытий

По назначению перекрытия делятся на:

  • межэтажные;
  • чердачные;
  • подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м 2 .

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

  • с открытыми и скрытыми балками;
  • с различными типами несущих балок;
  • с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

а — со щитовым накатом; б — с подшивкой из досок; 1 — дощатый пол; 2 — полиэтиленовая пленка; 3 — утеплитель; 4 — пароизоляция; 5 — деревянные балки; 6 — черепные бруски; 7 — щитовой накат; 8 — отделка; 9 — подшивка из досок

Виды креплений и соединений деревянных балок

В зависимости от конструкции и материала несущих стен деревянные балки крепятся:

  • в предусмотренные в кирпичной или блочной кладке гнёзда, заглубив брус или бревно не менее 150 мм, а доску не менее 100 мм;
  • на предусмотренные в кирпичной или блочной кладке полочки (уступы). Применяется в случае, если толщина стены второго этажа меньше, чем первого;
  • в вырезанные пазы в бревенчатых стенах на глубину не менее 70 мм;
  • к брусу верхней обвязки каркасного дома;
  • к металлическим опорам-кронштейнам, закреплённым на стенах.

1 — опора на кирпичную стену; 2 — раствор; 3 — анкер; 4 — изоляция толем; 5 — деревянная балка; 6 — опора на деревянную стену; 7 — болт

Если длины балки не хватает, можно её удлинить, соединив (срастив) по длине одним из известных способов с помощью деревянных штырьков и столярного клея. При выборе типа соединения руководствуйтесь направлением приложения нагрузки. Сращенные брусы желательно усилить металлическими накладками.

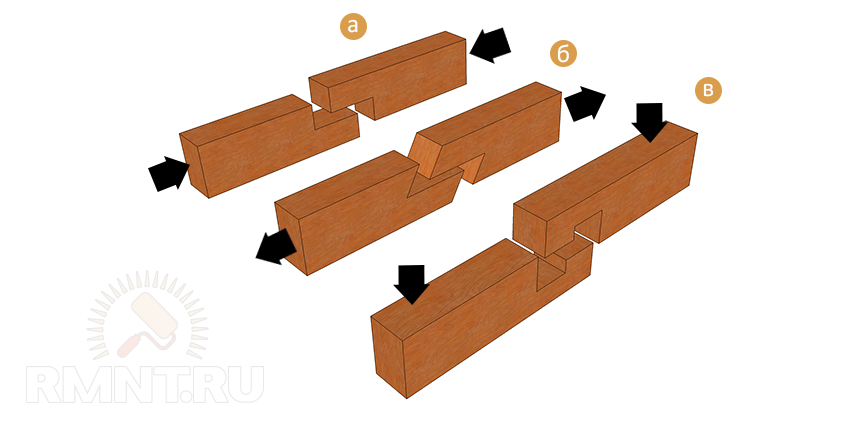

а — сжатие; б — растяжение; в — изгиб

О деревянных балках перекрытия

В строительстве используют балки прямоугольного, круглого или частично круглого сечения. Наиболее надежными являются пиломатериалы прямоугольного сечения, а остальные применяют в условиях отсутствия бруса или из соображений экономии, при наличии таких материалов в хозяйстве. Ещё большей прочностью обладают клееные материалы из древесины. Балки из клееного бруса или двутавра могут устанавливаться на пролёты до 12 м.

Самый недорогой и востребованный вид древесины — сосна, но используют также и другие породы хвойных — лиственницу, ель. Из ели делают перекрытия в дачных, небольших домиках. Лиственница хороша для строительства помещений с повышенной влажностью (баня, бассейн в доме).

Отличаются материалы также сортностью, которая влияет на несущую способность балок. Сорт 1, 2 и 3 (см. ГОСТ 8486–86) подходят для балок перекрытия, но 1 сорт для такой конструкции может быть излишне дорогим, а 3 сорт лучше использовать на небольших пролётах.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материалаПлотность или насыпная плотность, кг/м 3
Асбоцементный лист750
Базальтовая вата (минеральная)50–200 (от степени уплотнения)
Берёза620–650
Бетон2400
Битум1400
Гипсокартон500–800
Глина1500
ДСП1000
Дуб655–810
Ель420–450
Железобетон2500
Керамзит200–1000 (от коэффициента вспенивания)
Керамзитобетон1800
Кирпич полнотелый1800
Линолеум1600
Опилки70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб22 кг/м 2
Паркет, 20 мм, щитовой14 кг/м 2
Пенобетон300–1000
Пенопласт60
Плитка керамическая18 кг/м 2
Рубероид600
Сетка проволочная1,9–2,35 кг/м 2
Сосна480–520
Сталь углеродистая7850
Стекло2500
Стекловата350–400
Фанера клееная600
Шлакоблок400–600
Штукатурка350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

  • 1,2 — при удельной массе меньше 200 кг/м 2 ;
  • 1,3 — при удельной массе больше 200 кг/м 2 .
Читать еще:  Как сделать деревянные двутавровые балки перекрытия своими руками

4. Пример расчета

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.

1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

МатериалОбъем, м 3Плотность, кг/м 3Масса, кгУдельная нагрузка, кг/м 2
Брус (сосна)9 х 0,15 х 0,1 х 3,3 = 0,4455500222,7514,85
Доска (сосна)15 х 0,04 = 0,650030020,0
Фанера15 х 0,01 = 0,15600906,0
Линолеум15 х 0,005 = 0,07516001208,0
Минвата15 х 0,12-0,405 = 1,395100139,59,3
Итого:58,15
С учетом k = 1,270

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Расчёт допустимого прогиба

Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.

Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:

  • h = (5 х qр х L4) / (384 х E х J)
  • qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
  • L — длина балки, L = 330 см;
  • Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
  • J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .

Для нашего примера:

  • h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см

Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.

В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:

Деревянные балки перекрытия: размеры и расчет

Для того, чтобы соорудить надежное деревянное перекрытие, необходимо правильно подобрать размеры балок, а для этого необходимо сделать их расчет. Деревянные балки перекрытия имеют следующие основные размеры: длину и сечение. Их длина определяется шириной пролета, который требуется перекрыть, а сечение зависит как от нагрузки, которая будет на них действовать, от длины пролета и шага установки, то есть расстояния между ними. В данной статье мы рассмотрим, как самостоятельно сделать такой расчет и правильно подобрать размеры балок.

Содержание статьи:

Расчет балок деревянного перекрытия

Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:

  • замерить пролет, который они будут перекрывать;
  • определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
  • сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
  • с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.

Теперь рассмотрим, как это можно сделать.

Длина деревянных балок перекрытия

Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.

В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм. При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся. Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.

Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м. Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.

Определение нагрузки, действующей на перекрытие

Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации. Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кгм 2 . Округляя в большую сторону принимаем 150 кг/м 2 .

В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:

50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .

В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .

Сечение и шаг балок деревянного перекрытия

Зная необходимую длину балок деревянного перекрытия (L) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (h) и ширины (s) как 1,4:1. Ширина балок, при этом, может быть в пределах 40-200 мм, а высота 100-300 мм. Высоту балок часто выбирают такой, чтобы она соответствовала необходимой толщине утеплителя. При использовании в качестве балок бревен их диаметр может быть в пределах 11-30 см.

В зависимости от вида и сечения используемого материала, шаг балок деревянного перекрытия может быть от 30 см до 1,2 м, но чаще всего он выбирается в пределах 0,6-1,0 м. Иногда его выбирают таким, чтобы он соответствовал размеру плит утеплителя, укладываемых в межбалочное пространство, или листов подшивки потолка . Кроме этого, в каркасных зданиях, желательно, чтобы шаг укладки балок соответствовал шагу стоек каркаса — в этом случае будет обеспечена наибольшая жесткость и надежность конструкции.

Сделать расчет или проверку уже выбранных размеров деревянных балок перекрытия можно по справочным таблицам (некоторые приведены ниже) или используя онлайн калькулятор «расчет деревянных балок перекрытия», который легко найти в интернете, «забив» соответствующий запрос в поисковике. При этом необходимо учесть, что относительный их прогиб для чердачных перекрытий не должен быть более 1/250, а для междуэтажных – 1/350.

Таблица 1

Рекомендуемое сечение балок из бруса (s x h), в зависимости от шага их укладки и перекрываемого пролета, при общей расчетной нагрузке 350-400 кг/м 2 (междуэтажные перекрытия), мм:

ШагПролет

Особенности, типы и расчет деревянных балок перекрытия

Балки перекрытия из дерева обеспечивают не только прочность горизонтальной конструкции. Перекрытие предназначено для придания жесткости всему зданию. Именно по этой причине выбору несущих элементов и их установке стоит уделить особое внимание.

Плюсы и минусы перекрытия из дерева

Для монтажа перекрытия своими руками необходимо подготовиться. Пол в доме должен опираться на прочную и жесткую конструкцию. Перед началом работ придется изучить требования к элементам, особенности их расчета и типы сечений.

Можно выделить следующие преимущества деревянного перекрытия:

  • привлекательный внешний вид, возможность сделать деревянный пол без дополнительных мероприятий;
  • небольшой вес, снижение нагрузки на стены и фундаменты, экономия на строительстве;
  • возможность проведения ремонтов в процессе эксплуатации;
  • скорость монтажа, выполнение работ без дополнительных машин и механизмов.

Деревянные балки не утяжеляют конструкцию и быстро монтируются

Но также стоит выделить и недостатки:

  • горючесть древесины, потребность в специальной пропитке антипиренами;
  • меньшая по сравнению с железобетонными или металлическими элементами прочность;
  • усадка и деформации при перепадах температур и влажности;
  • подверженность гниению, грибку и плесени при повышенной влажности, необходимо выполнять обработку антисептиками на стадии строительства и периодически в течение срока службы.

Требования к деревянному перекрытию

Деревянные балки перекрытия должны соответствовать следующим требованиям:

  • соответствие размеров сечения нагрузке, пролету и шагу, для этого нужен расчет балок;
  • хорошая прочность и жесткость;
  • пожарная безопасность;
  • отсутствие серьезных дефектов древесины и повреждений.

Для работы необходимо заготовить качественный материал

Также существуют определенные требования к материалу, из которого изготовлены балки. Рекомендуется выбирать древесину хвойных пород. Она содержит много смолы, поэтому лучше сопротивляется различным микроорганизмам. Лучшим материалом считаются те деревья, которые выросли в суровых условиях. Плотность ствола у них выше. По этой причине закупать стоит сосну или ель, которые выросли в северных регионах страны.

Также нужно обратить внимание на время заготовки. Лучшим считается период в конце зимы. В это время дерево находится в спящем состоянии, в нем меньше соков, поэтому и влажность материала будет меньше.

Какими бывают деревянные перекрытия

Балки перекрытия деревянные используются практически для всех уровней дома. Балочный каркас необходимо предусмотреть для следующих типов конструкции:

  • подвальное или цокольное перекрытие (пол первого этажа);
  • междуэтажное перекрытие;
  • чердачное перекрытие.

Толщина несущего бруса для чердака составляет от 10 до 20 см

От типа зависит нормируемая полезная нагрузка, которая берется в расчет деревянных балок перекрытия. Также разница будет в толщине утеплителя и его необходимости.

Между балками над подвалом обычно укладывают от 5 до 15 см минеральной ваты, пенопласта или экструдированного пенополистирола. В междуэтажных конструкциях достаточно будет предусмотреть пару сантиметров для звукоизоляции. На холодном чердаке требуется больше всего материала. Здесь толщина может составлять от 10 до 20 см. Точные значения зависят от климатического района строительства.

Между балками подвального перекрытия укладывают минеральную вату

Иногда подвальное перекрытие предпочитают делать не из дерева, а из металла и железобетона. В этом случае в качестве несущих балок используют двутавр или швеллер, а бетон заливают в опалубку из профлиста. Такой вариант будет надежнее при вероятности подтопления. Также он будет лучше сопротивляться сырости из подвала.

Какие бывают балки

Существует несколько признаков, по которым проводят классификацию деревянных балок перекрытий: по размерам, материалу, типу сечения. Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас на опирание с двух сторон. Оптимально нужно предусмотреть по 200—250 мм.

По материалу элементы разделяют на следующие виды:

  • из цельного бруса или доски;
  • из клееного бруса.

Из клееного бруса изготавливают гнутые балки

Последние стоят существенно дороже. Но зато такой материал подойдет для перекрытия больших пролетов. Обычная балка может работать на 4—6 м, в то время как клееная хорошо справляется с расстояниями 6—9 м. Клееный брус практически не дает усадки, пожаробезопасен и устойчив к действию влаги. Можно изготовить не только линейные элементы, но и гнутые. Существенным недостатком такого материала будет наличие ненатуральных компонентов (клей).

Сечение балок может быть следующих типов:

  • квадратное;
  • прямоугольное;
  • двутавровое.

Последнее имеет уширенные элементы в верхней и в нижней части. В середине сечения оно уменьшено до максимально возможных размеров. Такой вариант позволяет рационально использовать древесину и сократить ее расход. Но изготовить такой элемент непросто. По этой причине двутавр не так часто применяют в строительстве.

Чаще всего применяют брус прямоугольной формы

Оптимальным вариантом станет прямоугольник. При этом длинная сторона располагается вертикально, а короткая — горизонтально. Это обусловлен тем, что увеличение высоты лучше влияет на прочность, чем ширины. Устанавливать балку из доски плашмя практически бесполезно.

Самым невыгодным из представленных может считаться квадратное сечение. Оно меньше всех подогнано под эпюру усилий в элементе.

Также для перекрытия можно использовать бревна. Но этот вариант не получил популярности. Сечение из доски намного выгоднее и удобнее в монтаже, поэтому используется намного чаще.

Расчеты

Расчет сечения позволит не сомневаться в прочности и жесткости конструкции. При этом определяется максимальная длина, которая допускается при каком-либо сечении. Чтобы выполнить расчёт, нужны следующие данные:

  • длина деревянной балки перекрытия (точнее, расстояние между несущими стенами);
  • расстояние между балками (их шаг);
  • нагрузка на конструкцию.

Для расчета нужно знать расстояние между балками, ширину пролета и нагрузку на конструкцию

Нагрузка складывается из двух значений: постоянного и временного. Постоянное включает в себя массу самих балок (пока предварительную), утепление, подшивка потолка, черновой и чистый пол. Временная нагрузка — это масса людей и мебели. По нормативным документам для жилых помещений она принимается равной 150 кг/м2. Для чердака можно взять меньше, но рекомендуется — такую же. Это не только обеспечит определенный запас прочности, но и даст возможность в будущем переоборудовать свой чердак в мансарду без реконструкции несущих элементов.

Балочный каркас следует рассчитывать по таким формулам:

  • Mmax = (q*l2)/8;
  • Wтреб = Мmax/130.

В этих формулах q — это нагрузка на кв. м перекрытия, которая включает в себя массу конструкций и 150 кг полезного значения. При этом указанные величины требуется умножить на расстояние между балками. Это вызвано тем, что для вычислений нужно нагружение на погонный метр, а изначально величина рассчитана на квадратный. l2 — расстояние между несущими стенами, на которые опирается прогон, взятое в квадрате.

Зная Wтреб, можно подобрать сечение перекрытие. W = b*h2/6. Зная W, можно легко составить уравнение с одной неизвестной. Здесь достаточно лишь задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Чаще всего деревянная балка уже имеет известную ширину. Удобнее изготавливать ее из доски шириной 50 или 100 мм. Также можно рассмотреть вариант с составным сечением. Его изготавливают из нескольких досок толщиной 50 мм.

Расчетом в указанном случае находят необходимую высоту элемента. Но бывают такие случаи, что нужно вписаться в определенный пирог перекрытия, чтобы не уменьшить высоту помещений. В этом случае в качестве известной величины в уравнение добавляют высоту сечения, а находят ширину. Но чем меньше высота, тем более неэкономичным будет каркас перекрытия.

Для стягивания двух или трех досок между собой удобно использовать металлические шпильки. При этом при закручивании гаек обязательно используют более широкие шайбы. Они предотвращают вдавливание металла в более мягкое дерево. Между деревом и стальными крепежами нужно обязательно предусмотреть изоляцию. Для этого можно использовать такой материал, как ТЕХНОЭЛАСТ марки ЭПП.

Деревянные бруски перед монтажом необходимо гидроизолировать

Перед использованием деревянных элементов их обрабатывают антисептическим составом. Это нужно для предотвращения заплесневения и загнивания. Также рекомендуется выполнить обработку антипиренами, которые повысят пожарную безопасность. При опирании прогонов на стену из кирпича или бетона их концы оборачивают техноэластом, линокромом, гидроизолом или рубероидом.

Балки перекрытия.

Балки перекрытия являются основными несущими элементами всего деревянного перекрытия. От правильного выбора и подбора размеров и количества балок зависит надежность деревянного перекрытия. Основными размерами деревянных балок перекрытия являются их длина и сечение. Определять длину балки нужно исходя из ширины пролета, который вам необходимо будет перекрыть. Размеры сечения балки перекрытия зависят от длины пролета, расстояния между устанавливаемыми балками (шага установки) и предполагаемой нагрузки, которая будет действовать на балки перекрытия. Статья расскажет, как можно самостоятельно рассчитать количество и размеры балок.

Читать еще:  Как армируют пустотные плиты и почему их нельзя резать? (Схемы армирования разных плит, особенности, технологии изготовления)

Определение необходимого количества и размеров балок перекрытия.

Размеры и количество деревянных балок для конструкции перекрытия определятся, исходя из нескольких составляющих. Для начала необходимо измерить ширину пролета, который будет перекрыт. Затем определяем способ крепления балок перекрытия на стенах строения, то есть на сколько балки зайдут в стены. После этого нужно рассчитать нагрузки, которые будут действовать на балки перекрытия при вводе объекта строительства в эксплуатацию. И заключительный этап: с использованием таблиц и специальных программ-калькуляторов подбирается нужное сечение и шаг балок перекрытия.

Расчет длины балок перекрытия.

Размеры пролета, который необходимо перекрыть и размер заделывания балок перекрытия в стены определяет длину балок. Длина замеряется рулеткой. Глубина заделывания балки в стену в каждом случае должна определяться индивидуально, исходя из того материала, из которого изготовлены стены. В кирпичные или бетонные стены балки перекрытия устанавливаются в пазы глубиной около 100 мм, если балка перекрытия изготовлена из доски и на глубину 150 мм, если балка из бруса. В деревянных стенах вырубают специальные зарубки, глубина которых должна составлять не менее 70 мм. В случае крепления балок перекрытия к деревянным стенам при помощи специальных металлических креплений, в качестве которых используют уголки, кронштейны, хомуты, длина балок такая же, как и расстояние между стенами. В некоторых случаях на деревянные балки перекрытия монтируют стропильные ноги крыши и тогда необходимо выпустить балки за стену на 30-50 см, чтобы сформировать свет будущей крыши.

Балки перекрытия в зависимости от того из какого материала или древесины они изготовлены могут перекрывать разный размер пролетов. При этом необходимо учитывать, что оптимальным является длина пролета в 2,5–4 м. При длине до 6 м может быть использована балка перекрытия из обрезной доски или бруса. От 6 до 12 м уже необходимо применять балки перекрытия из клееного бруса, которые могут быть прямоугольными или двутавровыми. В случае же использования обычных балок перекрытия необходимо опирать их на промежуточные опоры, в качестве которых выступают стены или колонны. Вместо балок, если длина пролета составляет более 6 м, можно использовать деревянные фермы.

Расчет нагрузки, действующей на перекрытие.

Нагрузка собственного веса всех элементов перекрытия, среди которых балки перекрытия, зашивки, межбалочное заполнение и вес эксплуатационной нагрузки, включающей в себя вес мебели, других предметов и устройств, находящихся в помещении, вес людей составляют общую нагрузку, действующую по балкам перекрытия на само перекрытие. Рассчитать эту нагрузку довольно сложно, она выполняется специалистами и представляет собой громоздкие расчеты, выполняемые специалистами в процессе проектирования конструкции перекрытия. Однако, используя приведенный ниже упрощенный вариант, можно выполнить эти расчеты самостоятельно.

Деревянное перекрытие для чердака, в случае если на чердаке не складируются вещи или другие материалы, а утеплитель изготовлен из легких материалов постоянная нагрузка состоит только из собственного веса и составляет обычно 50 кг/м 2 .

Согласно СНиП 2.01.07-85 эксплуатационная нагрузка составит в данном случае 90 кг/м 2 , включающая 70 кг/м 2 – нормативное значение для этого вида чердака 1,3 – коэффициент запаса.

Сложив 50 кг/м 2 и 90 кг/м 2 получим общую расчетная нагрузка для указанного выше чердачного перекрытия, которая составит 140 кг/м 2 , а после округления 150 кг/м 2 .

Если же чердак планируется использовать для хранения вещей, в других целях, когда на перекрытие будет действовать большая нагрузка, или при изготовлении использовался тяжелый утеплитель и более тяжелые заполнитель и подшивка, нормативное значение нагрузки увеличится до 150 кг/м 2 , и, соответственно общую округленную нагрузку на чердачное перекрытие следует принимать за 250 кг/м 2 (50+150х1,3 = 245 кг/м 2 ).
Когда чердачное помещение используется для проживания людей в качестве мансарды, общая расчетная нагрузка, с учетом веса полов, перегородок, мебели, дверей, увеличивается до 300-350 кг/м 2 . Однако, в данном случае нужно также учесть вес устанавливаемых при устройстве мансарды междуэтажных деревянных перекрытий, а временная нагрузка при эксплуатации состоит из большого количества мебели и людей, общая нагрузка должна приниматься за 350 – 400 кг/см 2 .

Определение сечения и шага деревянных балок перекрытия.

Выше было рассмотрено как определить необходимую длину и рассчитать общую нагрузку. После этого нужно определить необходимое сечение балок перекрытия и шаг укладки, которые связаны между собой. Прямоугольное сечение деревянной балки перекрытия является лучшим, если соотношение высоты и ширины соотносится как 1,4:1. Ширина балки перекрытия в этом случае может быть в пределах от 40 до 200 мм, а высота от 100 до 300 мм. Высота балок выбирается такой же как и толщина утеплителя. Если в качестве балок перекрытия используются бревна, их диаметр должен быть в пределах от 110 до 300 мм.

Шаг деревянного перекрытия напрямую зависит от того, какого вида и сечения используется материал балки перекрытия и может быть от 300 до 1200 мм, чаще же всего шаг деревянного перекрытия выбирается в пределах от 600 до 1000 мм. При выборе расстояния между балками перекрытия можно исходить и из размера плит утеплителя, которые будут уложены в межбалочное пространство, или листов подшивки потолка. В каркасных зданиях нужно стремиться, чтобы шаг укладки соответствовал шагу стоек каркаса. Тогда будет обеспечена наибольшая надежность конструкции из-за ее жесткости.

С помощью справочных таблиц можно достаточно точно сделать расчет размеров деревянных балок перекрытия или провести проверку уже выбранных размеров. При проведении расчетов нужно учитывать, что относительный прогиб чердачных перекрытий не должен превышать 1/200, а междуэтажных перекрытий – 1/350.

Виды балок перекрытия и основные расчёты

При возведении частных загородных зданий многие строители используют балки перекрытия. Изделия равномерно распределяют усилия от вышерасположенных конструкций, повышают жёсткость и прочность всего дома. Во время проектирования жилого здания необходимо провести расчёт балок перекрытия из дерева, выбрать оптимальное сечение и расстояние между брусками.

  • Типы и виды деревянных перекрытий
    • Подвальное
    • Чердачное
    • Междуэтажное
  • Достоинства и недостатки
  • Использование досок и цельного бруса
  • Клееный брус
  • Самостоятельное изготовление клееного элемента
  • Порядок расчёта
  • Определение сечения и шага

Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

  • подвальное;
  • чердачное;
  • междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Достоинства и недостатки

У деревянных брусков, которые используются для устройства перекрытия, есть свои сильные и слабые стороны.

Главными достоинствами балок из досок считаются:

  • минимальный вес конструкционных элементов, что снижает нагрузку на несущие стены и фундамент здания;
  • красивый внешний вид;
  • возможность монтажа дощатого пола без дополнительной подготовки;
  • высокая скорость проведения монтажных работ без помощи подъёмных механизмов;
  • возможен ремонт перекрытия во время эксплуатации жилого здания.

Из минусов деревянных конструкционных элементов следует выделить:

  • необходимость в пропитке древесины антисептиками и антипиренами, такие растворы препятствуют гниению и возгоранию материала;
  • меньшие показатели прочности по сравнению с металлическими или железобетонными изделиями;
  • деформация и усадка конструкции в результате резких перепадов температуры или под воздействием высокой влажности.

Обратите внимание! Устройство деревянного перекрытия возможно на ограждающих конструкциях из газобетона, кирпича или на стенах из любого другого материала.

Использование досок и цельного бруса

В случае применения цельного деревянного бруса или досок для устройства перекрытия длину пролёта выбирают в пределах 4–6 м, что в два раза меньше от максимального расстояния при использовании строительных конструкций из клееного бруса. Детали из скреплённых досок часто изготавливаются прямо на строительном объекте.

По прочности конструкции превосходят цельные балки. Основным достоинством изделий считается возможность устройства составной детали из нескольких досок. Строители могут самостоятельно регулировать толщину балки путём скрепления необходимого количества элементов. Доски соединяют между собой при помощи резьбовых элементов. Под болты и гайки устанавливают резиновые или пластиковые шайбы. Элементы предотвращают воздействие коррозии на металлические закладные детали, защищают древесину от врезания гайки при затягивании.

Клееный брус

Для увеличения прочности или величины цельных балок их скрепляют между собой вручную во время монтажа перекрытий. Для этих же целей применяется изготовленный на предприятиях клееный брус. Он состоит из нескольких соединённых между собой брусков. Толщина отдельно взятого элемента регулируется количеством склеенных между собой изделий. Клееный брус получают на заводе методом прессования, его длина достигает 12 м.

Готовые изделия сохраняют характеристики цельных пиломатериалов, в них можно вбивать гвозди без потери прочности или резать на части необходимого размера. Единственным недостатком таких конструкций считается высокая стоимость. Необходимо всё тщательно просчитать перед установкой перекрытия первого этажа по деревянным балкам.

Обратите внимание! Клееный брус часто применяется в строительстве для монтажа арочного перекрытия.

Самостоятельное изготовление клееного элемента

Существует несколько вариантов самостоятельного изготовления клееного бруса:

  • соединение трёх элементов в одну конструкцию;
  • склеивание двух деталей в форме символа Z;
  • соединение ламелей с использованием специальных элементов, металлических вставок.

Самым практичным считается первый способ, он гораздо проще двух остальных. На начальной стадии работ отбирают доски для бруса и укладывают их на центральный элемент таким образом, чтобы годовые кольца древесины смотрели в противоположные стороны. На поверхности досок делают пометки чёрным маркером или простым карандашом, что будет указывать на последовательность их укладки.

Центральный элемент зачищают с обеих сторон наждачной бумагой, что позволит создать шероховатую поверхность, улучшить адгезию клея. Боковые доски обрабатывают только в месте прилегания к основному брусу. На следующем этапе работ обезжиривают поверхности растворителем, наносят антисептик и антипирены. Эти жидкости и защитные составы наносятся поочерёдно: сначала растворитель, затем другие пропитки после высыхания основного состава. Обрабатывают не только боковые стороны пиломатериала, но и торцы.

Теперь необходимо нанести тонкий слой клея (1–2 мм) на зачищенные и предварительно обработанные поверхности. Верхнюю и нижнюю доски укладывают на центральный брус таким образом, чтобы они находились в одной плоскости. Для скрепления элементов используются струбцины, которые устанавливают на балке через каждые 40–50 см. Время твердения клея указывается производителем (обычно не превышает 2 дней).

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

  • провести замеры пролёта между несущими стенами жилого здания;
  • рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
  • провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Важно! Нагрузка на деревянную балку включает в себя усилия от вышерасположенных конструкций, внутреннего наполнения перекрытия, а также временных элементов (людей, бытовой техники и мебели).

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

  • общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
  • при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
  • в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
  • общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

Все указанные величины считаются базовым значением для дальнейших расчётов.

Определение сечения и шага

После подбора нагрузок и определения длины балок приступают к расчёту шага их укладки для устройства опалубки будущего перекрытия, а также определяют величину их сечения.

Все работы проводятся по таким правилам:

  • соотношение ширины и высоты несущих элементов перекрытия находится на уровне 1:1,4 (ширина балки колеблется в пределах 4–20 см, а высота изделий зависит от толщины теплоизоляционного материала, находится в диапазоне 10–30 см);
  • на шаг установки балок влияют расчётные нагрузки и размеры утеплителя, фанеры или любого другого материала для подшивки;
  • между соседними балками оставляют свободное пространство от 30 до 120 см.

Для точного определения сечения бруса деревянного перекрытия существуют специальные таблицы. Во время проведения вычислений необходимо обращать внимание на максимальную величину прогиба, для чердачных брусков перекрытия не более 1/200 для междуэтажных элементов – 1/350.

Расчет деревянной балки чердачного перекрытия

Расчет деревянной балки перекрытия, о котором подробно можно прочитать в статье «Чердачное перекрытие по деревянным балкам», производится в следующем порядке.

Определяются нагрузки на перекрытие в расчете на 1 м 2 . Нагрузки на перекрытие создаются весом деталей перекрытия и временной эксплуатационной нагрузкой — вес людей, материалов, складируемых на перекрытии и т.п.

Для чердачного перекрытия по деревянным балкам с легким эффективным утеплителем постоянную нагрузку от веса перекрытия обычно принимают не делая расчетов в размере 50 кгс/м 2 .

Руководствуясь СНиП 2.01.07-85 «Нагрузки и воздействия», определяем временную эксплуатационную расчетную нагрузку для чердачного перекрытия: 70 кгс/м 2 х 1,3 = 91 кгс/м 2 ,

где 70 кгс/м 2 — нормативное значение нагрузки на чердачное перекрытие;
1,3 — коэффициент надежности.

Таким образом, общая расчетная нагрузка на чердачное перекрытие в доме составит, округляя в большую сторону, — 150 кг/м 2 (50 кгс/м 2 + 91 кгс/м 2 ).

Если чердак планируется использовать как неотапливаемое помещение, например, для хранения материалов, то расчетную нагрузку следует увеличить. Нормативное значение нагрузки на перекрытие в этом случае принимаем как для межэтажного перекрытия 150 кгс/м 2 .

Тогда расчетная временная эксплуатационная нагрузка составит 150 кгс/м 2 х 1,3 = 195 кгс/м 2 . В результате общая расчетная нагрузка на чердачное перекрытие буде равна 250 кгс/м 2 (50 кгс/м 2 + 195 кгс/м 2 ).

Если чердак в будущем планируется переделать под мансардные отапливаемые помещения с устройством стяжек, полов, перегородок, то общую расчетную нагрузку увеличивают еще на 50 кгс/м 2 , до 300 кгс/м 2 .

По известным нагрузке на перекрытие и длине перекрываемого пролета определяют сечение деревянной балки и расстояние между центрами балок — шаг балок.

Для этого используют таблицы из справочников и программы калькуляторы.

Например, в СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», таблица Б2, приведены размеры балок из досок:

В таблице Б-2 длина пролетов определена для значения расчетной равномерно распределенной нагрузки на перекрытие не более 2,4 кПа =240 кгс/м 2 ., и максимальном прогибе балки не более 1/360 длины пролета в свету.

В том же СП для не эксплуатируемого чердака предлагаются следующие размеры балок:

В таблице Б-3 расчет сделан для временной эксплуатационной нагрузки всего 0,35 кПа=35 кгс/м 2 ., и максимальном прогибе балки не более 1/360 длины пролета в свету. Такое перекрытие расчитано на редкое посещение чердака людьми.

Шаг балок не обязательно выбирать тот, что указан в таблице. Для балок из досок выгоднее выбрать шаг, кратный размеру листов подшивки, чтобы листы крепить прямо к балкам, без обрешетки.

Высоту балки целесообразно выбрать такой, чтобы в межбалочном пространстве разместилась теплозвукоизоляция необходимой по расчету высоты. При этом, следует помнить о том, что цена 1м3 широких досок, как правило, выше, чем узких.

Читать еще:  Минимальное опирание плит перекрытия на стену - величина нахлеста

Программу-калькулятор для расчета деревянных балок (файл Excel) можно скачать, если перейти по этой ссылке и в открывшемся окне, в меню слева вверху, выбрать «Файл» > «Скачать».

Для расчета балок чердачного перекрытия в соответствующих окнах программы указывают длину перекрываемого пролета, сечение и шаг балки. В окне программы «при относительном прогибе» следует для чердачного перекрытия выбрать значение 1/200, а в окне «нагрузка по площади» — указать общую нагрузку на перекрытие (150 или 250 или 300 кг/м 2 , как указано выше).

Подбирают сечение и шаг балки таким образом, чтобы запас по прогибу был не менее 1,5 раза.

Деревянные балки перекрытия

  • Деревянные балки перекрытия
  • Виды деревянных балок перекрытий
  • Использование досок и цельного бруса в балочной конструкции
  • Клееный брус
  • Древесина для изготовления балок
  • Плюсы и минусы перекрытия из дерева
  • Расчеты
  • Требования к деревянным балкам перекрытий
  • Основные исходные положения для расчета размеров
  • Расчет нагрузки на перекрытие
  • Определение сечения и шага деревянных балок
  • Длина деревянных балок

Правильность подбора балок и точность проведенных замеров являются решающим этапом, от которого напрямую зависит надежность всей несущей конструкции. Балки перекрытия изготавливают после расчета их основных параметров – длины и сечения. Длина определяется шириной перекрываемого помещения, а сечение выбирается согласно шагу установки, нагрузке и длины пролета. На расчете этих параметров и выборе типа балок стоит остановиться более детально.

Деревянные балки перекрытия

Лаги перекрытия должны отвечать таким основным требованиям, как прочность, пожаробезопасность, жесткость. Расчеты этих элементов проводятся исходя из применяемого материала.

Виды деревянных балок перекрытий

Все деревянные перекрытия разделяются по назначению, виду материала изготовления и сечению. По назначению лаги бывают:

  • межэтажными;
  • чердачными;
  • подвальными;
  • цокольными.

Перекрытия из бруса между этажами должны характеризоваться высокой прочностью и надежностью. В полость между полом и потолком монтируются паро- и звукоизоляционные материалы. Потолок обшивается желаемой отделкой, а сверху настилается пол и напольное покрытие. Перекрытие чердака может быть задействовано в виде элемента крыши и являться частью стропильной системы. Также оно может быть смонтировано в виде независимого элемента. Чтобы исключить выход тепла через чердачное перекрытие, обязательно применяют тепло- и пароизоляционные материалы.

Для перекрытия подвалов и цоколей необходимо использовать элементы с высокой прочностью, способные выдерживать высокие нагрузки. Перекрытия такого типа также оснащаются паро- и теплоизоляторами, чтобы избежать попадания холодного воздуха из подвала.

Балочное перекрытие пролета может быть выполнено из цельного либо клееного бруса. Для первого варианта используется древесина твердых пород. Однако такие элементы имеют существенный недостаток, который сводится к ограниченной длине в 6 м. Клееные балки для длинных пролетов являются более предпочтительными, поскольку имеют более высокую прочность, привлекательную внешность и большую предельную длину до 20 м.

Сечение бруса для перекрытия бывает следующих типов:

  • квадратное;
  • прямоугольное;
  • двутавровое;
  • круглое.

Брус с квадратным сечением является самым невыгодным. Объясняется это тем, что квадрат меньше всего подходит под эпюру усилий в лаге. Оптимальным вариантом для рассматриваемых целей считаются лаги, имеющие прямоугольное сечение, при этом во время монтажа короткая сторона располагается по горизонтали, а длинная – по вертикали. Таким образом балка имеет более высокую прочность.

При двутавровом сечении лага имеет уширение в верхней и нижней части, а в середине она уменьшена до минимально возможных параметров. Лаги такого типа позволяют сократить расход дерева и использовать его более рационально. Однако подобные балки приобрести непросто, поскольку для них характерна высокая сложность изготовления. Поэтому и в строительстве они встречаются нечасто. Кругляк в основном используется для обустройства чердаков. Исходя из диаметра лаги такого типа могут иметь высокую устойчивость на прогиб.

Использование досок и цельного бруса в балочной конструкции

Деревянный брус или привычная для всех доска могут иметь длину 4-6 м и уступают клееному брусу по перекрываемому расстоянию. Балки перекрытия из дерева своими руками часто применяются в строительстве, для чего задействуют доски, скрепленные между собой. В отличие от цельного бруса они могут иметь более высокие показатели прочности. Кроме этого, толщину таких балок можно изменять посредством сращивания досок.

Деревянные элементы скрепляют при помощи болтового соединения с прокладкой резиновых либо пластиковых шайб. Последние исключают воздействие на металлический крепеж влаги и предотвращают образование коррозии, а также не дают гайке вдавливаться в древесину во время затяжки.

Клееный брус

При необходимости повысить прочность и длину балок при организации перекрытия во время монтажа их скрепляют между собой. Балки перекрытия из клееного бруса, в отличие от традиционных, соединяются из нескольких брусьев клеевыми составами еще на стадии производства. Толщина такого элемента определяется количеством слоев склеиваемого посредством пресса материала. Изготовление балок таким способом придает дополнительную прочность.

При склеивании брус сохраняет все исходные качества древесины, т.е отлично удерживает гвоздь, поддается резке и пилению. Однако клееный материал имеет высокую стоимость, по сравнению с традиционными балками. Поэтому, прежде чем приобретать его для перекрытия, нужно взвесить все “за” и “против” и убедиться, что без него не обойтись. Такой вид балок часто применяется для монтажа арочных перекрытий, где они себя оправдывают.

Поскольку клееные перекрытия смотрятся достаточно привлекательно, их часто даже не зашивают потолком, в результате чего они являются своеобразным элементом декора. Клееный брус наделен такими основными преимуществами:

  • простой монтаж;
  • возможность перекрывать большие пролеты;
  • небольшой вес;
  • стойкость к деформациям.

Древесина для изготовления балок

Различные строения и дома небольших размеров возводятся с применением несущих балок из хвойных деревьев. Если же такую древесину достать проблематично, то можно применить, например, дуб, акацию и др. Основное требование, предъявляемое к древесина, – это невысокая влажность (12-14%). При больших показателях этого параметра лаги могут прогибаться под воздействием нагрузки.

Если для перекрытия чердачного типа используется древесина местных деревьев, со временем ее прочность будет только повышаться. Объясняется это тем, что с годами она хорошо высохнет и по рабочим характеристикам не будет уступать перекрытию из металла.

Плюсы и минусы перекрытия из дерева

Прежде чем приступить к обустройству лаг и определиться с тем, какой брус использовать для перекрытия, нужно ознакомиться с положительными и отрицательными сторонами рассматриваемого материала. Преимущества перекрытий из дерева таковы:

  • привлекательность по сравнению с другими материалами;
  • малый вес, что позволяет снизить нагрузки на стены и основание дома;
  • возможность выполнения монтажа без привлечения дополнительной техники.

Однако стоит учесть и минусы:

  • легкая воспламеняемость дерева и необходимость обработки специальными средствами;
  • меньшая прочность по сравнению с конструкциями из железобетона и металла;
  • усыхание и деформация при температурных изменениях и влажности;
  • неустойчивость к гниению и грибкам при высоком показателе влажности, что требует применения антисептиков.

Расчеты

Расчет деревянных балок перекрытия требуется при возведении различных строений, где нужно перекрыть какую-либо площадь, например чердак либо несколько этажей. Только при правильных расчетах можно быть уверенным в надежности и долговечности конструкции.

Требования к деревянным балкам перекрытий

Деревянные балки должны отвечать ряду требований:

  • быть стойкими к воздействию огня;
  • иметь хорошую прочность и жесткость;
  • не иметь больших дефектов и повреждений в структуре древесины;
  • сечение должно соответствовать параметрам перекрытия.

К тому же есть требования, которые предъявляются непосредственно к материалу балок. Для рассматриваемых целей предпочтительнее использовать древесину хвойных пород. В ней содержится большое количество смолы, что улучшает стойкость к воздействию различных микроорганизмов. Важным моментом является регион выращивания и время заготовки древесины.

Для балок лучшей считается та древесина, которая росла в северных регионах и была заготовлена в конце зимы. Связано это с тем, что в этот период дерево «спит», сокодвижение практически отсутствует и в древесине сосредоточена меньшая влажность по сравнению с другими периодами.

Основные исходные положения для расчета размеров

Поскольку на элементы рассматриваемой конструкции возлагаются несущие функции, то, чтобы выяснить количество и размер бруса для перекрытия, следует придерживаться следующей последовательности действий:

  • замеряют пролет, который предполагается перекрывать;
  • определяются со способом, которым лаги будут фиксироваться к стене;
  • рассчитывают нагрузку, прилагаемую к несущему элементу во время эксплуатации;
  • подбирают межбалочное расстояние и сечение согласно табличным данным.

Расчет нагрузки на перекрытие

В течение всего периода эксплуатации лаги должны иметь способность выдерживать не только собственный вес, но и вес пола, расположенную на нем мебель, людей и пр. Поскольку нагрузка на балку определяется типом перекрытия, все расчеты должны быть проведены заранее еще на этапе планирования.

Сперва необходимо учесть вес самих балок. Если взять, например, чердак, для утепления которого будет задействована минеральная вата, то конструкция должна выдерживать нагрузки минимум 50 кг на 1 м² (Рсобств). Для точного расчета нагрузки следует обратиться к нормативным документам.

Если перекрытие чердака выполнено из дерева с применением пенопласта либо минваты для утепления, то, основываясь на СНиП 2.01.07-85, эксплуатационную нагрузку (Рэкспл) следует рассчитывать таким образом: 70*1,3=90 кг/м², где 70 – нагрузка согласно нормативам, а 1,3 – коэффициент запаса. Общая расчетная нагрузка подсчитывается по следующей формуле: Робщ=Рсобств+Рэкспл=50+90=130 кг/ м².

Определение сечения и шага деревянных балок

Расчет шага укладки бруса на перекрытие можно провести посредством изменения длины балок. Поскольку сечение и длина взаимосвязаны между собой, они и рассчитываются одинаково. Во многих случаях высота лаги зависит от толщины используемого теплоизолятора. Высота может составлять 100-300 мм, а ширина 40-200 мм. Применяя круглое бревно как элемент перекрытия, его диаметр выбирают от 110 до 300 мм.

Что касается шага установки балки, размеры минимального параметра должны составлять 300 мм, максимального – 120 см. В процессе расчета не стоит забывать о ширине теплоизолятора и подшивки. При необходимости совершают подгонку для более простого монтажа. Если возводится каркасное сооружение, то шаг установки балок берут таким же, как промежуток между стойками каркаса дома.

Балки монтируют согласно расчетам, от правильности значений которых напрямую зависит продолжительность эксплуатации и надежность готовой конструкции. Все расчетные работы должны проводиться специалистами с соблюдением соответствующих норм.

Длина деревянных балок

Длина балок перекрытия определяется характеристиками будущего строения. При проведении вычислений следует принимать во внимание, что длина лаг должна выбираться согласно ширине пролета, который предполагается перекрывать. Поскольку балки входят в стену на определенную длину, для их надежного закрепления к расчетной длине нужно прибавить дополнительную с учетом стеновых материалов:

  1. В кирпичную стену лаги заводят на 150 мм.
  2. В домах из дерева их углубляют на 70 мм.

Длина бруса может быть такой же, как сам пролет, при условии использования специального крепежа. В этом случае на металлические элементы возлагается весь вес несущей системы и общей нагрузки. Оптимально нужно предусмотреть запас по 200-250 мм для опирания с двух сторон. Исходя из предполагаемой конструкции перекрытия определяют, будут ли лаги выступать через стены наружу. Если это так, то к ним крепят стропила, образуя таким образом скат крыши. При монтаже такой конструкции лаги должны выходить за стену на 300-500 мм.

Если требуется смонтировать балки для пролета до 6 м, задействуют брус либо обрезную доску. Для больших помещений используют брус клееного типа или возводят дополнительные (промежуточные) опорные элементы. Если нужно перекрыть пролет, превышающий 6 м, то можно задействовать деревянные формы.

Расчет деревянных балок перекрытия – Калькулятор онлайн

Онлайн-калькулятор для расчета балки на прогиб/изгиб и прочность. Расчет деревянных балок перекрытия на прогиб. Подбор сечения балки.

Перемотайте вниз чтобы НАЧАТЬ (место для вашего контента)

Балка – это элемент строительных несущих конструкций, который широко используется для возведения межэтажных перекрытий. Перекрытия, в свою очередь, предназначены для разделения по высоте смежных помещений, а также принятия статических и динамических нагрузок от находящихся на нем предметов интерьера, оборудования, людей и т.д.

В большинстве случаев, для частного домостроения используются деревянные балки из цельного бруса, отесанного бревна, клееных досок или шпона. Эти материалы, при правильном подборе параметров, способны обеспечить необходимую прочность и жесткость основания, что является залогом долговечности постройки.

Мы предлагаем вам выполнить онлайн расчет балки перекрытия на прочность и изгиб, подобрать её сечение и определить шаг между балками. Также вы получите набор персональных чертежей и 3D-модель для лучшего восприятия возводимой конструкции. Программа учитывает СНиП II-25-80 (СП 64.13330.2011) и другие справочные источники.

Точный и грамотный расчет деревянных балок в сервисе KALK.PRO, позволяет узнать все необходимые параметры для сооружения крепкого перекрытия. Все вычисления бесплатны, есть возможность сохранения рассчитанных данных в формате PDF, плюс доступны схемы и 3D-модель.

Инструкция к калькулятору

Наш сервис предоставляет на выбор два вида расчета однопролетных балок перекрытия. В первом случае, вам предлагается рассчитать сечение балки при известном шаге между ними, во втором случае, вы можете узнать рекомендуемое значение шага между балками при выбранных характеристиках сечения. Разберем работу калькулятора на примере, когда ваша задача заключается в нахождении сечения балки.

Для расчета вам понадобится знать ряд обязательных начальных параметров. В первую очередь это характеристики самой балки:

  • ширина сечения (толщина), мм;
  • длина пролета балки (на изображении BLN), м;
  • вид древесины (сосна, ель, лиственница…);
  • класс древесины (1/К26, 2/К24, 3/К16);
  • пропитка (есть, нет).

В случае, если вы не знаете толщину предполагаемой балки, в первом блоке следует выбрать пункт «Известно соотношение высоты сечения балки к её ширине — h/b» и указать значение 1,4. Эта наиболее оптимальная величина, которая получена эмпирическим методом и указывается во многих справочниках.

Затем нужно указать условия, в которых будет эксплуатироваться перекрытие:

  • температурный режим ( 50 °C);
  • влажностный режим;
  • присутствуют постоянные повышенные нагрузки или нет.

После этого, сконфигурируйте конструкцию и заполните поля калькулятора:

  • длина стены дома по внутренней стороне, м;
  • шаг между балками, см;
  • полная длина балки (на изображении BFL), м;
  • нагрузка на балку, кг/м 2 ;
  • предельный прогиб в долях пролета.

При необходимости впишите стоимость одного кубометра древесины, для того чтобы узнать общую стоимость всех пиломатериалов.

Также, обратим внимание, что обычно шаг балки не делают меньше 0,3 м, так как это нецелесообразно с экономической точки зрения и больше 1,2 м, так как возможен прогиб чернового пола со всеми вытекающими последствиями.

Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки.

Кроме того, в блоке «Результаты расчета» вы сможете узнать:

  • параметры балки при расчете на прочность;
  • параметры балки при расчете на прогиб;
  • максимальный прогиб балки, см.

Квалифицированный расчет перекрытия по деревянным балкам — залог долговечности сооружения и безопасность для вашей семьи.

Расчет балок перекрытия

Самостоятельный расчет деревянной балки перекрытия – это долгое и нудное занятие, которое обязывает вас знать основы инженерных дисциплин и сопромата. Без определенных навыков и знаний, вручную подобрать материал, рассчитать необходимое сечение или шаг балки – не просто тяжело, а порой и невозможно. Тем не менее, мы попытаемся вам рассказать об основных характеристиках, которые нужны для вычислений и по какому алгоритму работает наш калькулятор.

Виды балок

В настоящее время, деревянные балки, используемые для изготовления перекрытий, можно разделить на два принципиально разных вида:

  • цельные;
  • клееные.

Исходя из названия становится понятно, что в первом случае, это будет цельный кусок древесины определенного типа сечения (чаще всего это брус на 2 или 4 канта), во втором случае, это клееная балка из досок или шпона LVL.

Несмотря на низкую стоимость, по ряду объективных причин, деревянные балки из цельной древесины в последнее время используются все реже. Качественные показатели этого материала значительно уступают клееному дереву: низкий модуль упругости способствует появлению больших прогибов в середине пролета (особенно это становится заметно при расстоянии между несущими стенами более 4 метров), при высыхании на балках появляются продольные трещины, которые приводят к уменьшению момента инерции прогиба, отсутствие пропитки подвергает древесину воздействиям вредителей и гниения.

Благодаря современным технологиям, клееные балки не имеют подобных недостатков. Их структура однородна и волокна ориентированы по всем направлениям – повышается общая прочность и модуль упругости материала, он получает защиту от растрескивания, а специальная пропитка обеспечивает повышенный уровень пожаробезопасности и устойчивости к влаге. Эти балки разрешено использовать при проемах в 6-9 м и можно рассматривать, как полноценный аналог железному перекрытию.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
