Водосточный лоток на кровле

Водосточная система: особенности разных типов водостоков и тонкости выбора

Вода — злейший враг любой кровли. Какими бы прочными ни были строительные материалы, регулярное воздействие влаги приводит к постепенному их разрушению. Чтобы обезопасить здание, устанавливают организованный водосток.

Такая конструкция помогает уберечь от намокания не только крышу, но и стены, цоколь, фундамент. По статистике именно вода способствует раннему разрушению фасадов и цоколей. В дождливые сезоны она не успевает испаряться, а с наступлением холодов замерзает и расширяется. В результате облицовка фасада трескается, отслаивается, цокольная кладка расслаивается.

Неконтролируемый поток воды с крыши приводит к образованию плесени, водорослей на стенах и отмостке. При отсутствии отмостки вода размывает фундамент, что становится причиной оседания дома.

Водосточная система помогает избежать всех этих проблем. Ее основная задача — отведение талых и дождевых вод с крыши. Конструкция состоит из водосточных труб, подвесных желобов, соединительных и крепежных элементов. Эффективность системы зависит от размеров, формы и материала составных частей.

Выбираем материал — металл или пластик

При организации системы гидроизоляции в первую очередь выбирают материал. Много лет лидером считались металлические водоотводы, но сегодня все чаще предпочтение отдается пластиковым системам. Чтобы определить, какой материал лучше, разберем характеристики обоих вариантов.

Металлические водостоки для крыши

Металлические гидроизоляционные системы чаще применяют в промышленном или многоэтажном жилом строительстве. Металл традиционно гарантирует прочность, долговечность, огнеупорность и устойчивость к механическим повреждениям.

В числе недостатков выделяют сложность монтажа, большой вес, подверженность коррозии.

Работоспособность водоотвода во многом зависит от типа используемого металла:

  • оцинкованная сталь — недорогой, но прочный материал. Элементы изготавливают из горячеоцинкованной холоднокатанной стали толщиной не более 0,7 мм. Для защиты от коррозии металл с обеих сторон покрывают полимерами. Срок службы стальных систем составляет около 35 лет. Ассортимент конструкций отличается разнообразием цветов. Из-за небольшого выбора форм колен и желобов стальные водоотводы устанавливают только на двускатных крышах. Монтаж осуществляется при помощи замковой системы и герметика;
  • медь — самый надежный и долговечный вариант. Медь отличается повышенной прочностью, устойчива к негативным воздействиям окружающей среды, не подвержена коррозии. Особая пластичность металла позволяет легко создавать конструкции сложной формы. Но цена медной системы гидроизоляции доступна не всем. Монтаж водостоков производится с помощью герметика, замков или заклепок;
  • алюминий — легкий, устойчивый к коррозии и надежный материал. Алюминиевые системы прослужат более 50 лет. Они представлены в широком цветовом диапазоне — практически вся палитра RAL. Цена конструкций из алюминия ниже, чем из меди. Выбор размеров и форм составных частей не отличается от изделий из других металлов;
  • титан-цинк — прочный сплав из меди, титана и алюминия. Такое сочетание придает материалу пластичность, устойчивость к коррозии, долговечность. Для соединения элементов используется только пайка, что усложняет монтаж. Титан-цинковые желоба отличаются большим разбросом типоразмеров. Под каждое здание нужно подбирать особую форму и размер элементов. Цена гидроизоляции из титан-цинка сопоставима с системами из меди.

Металлические системы выглядят солидно, но высокое качество без оговорок гарантировано только в премиум-сегменте (медь, титан-цинк).

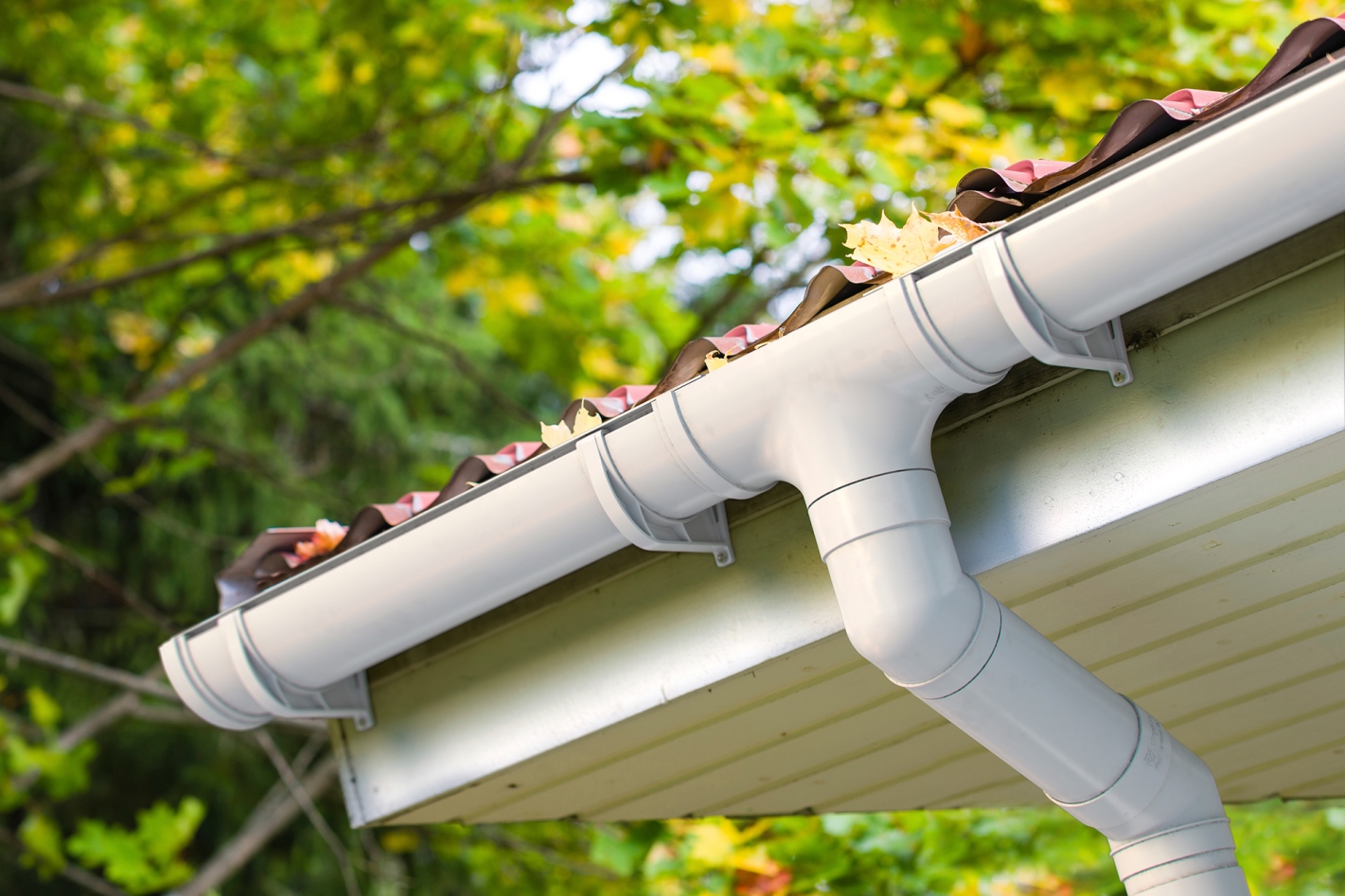

Пластиковые водосточные системы

Пластиковые системы водоотвода изготавливают из модифицированного полимера — винила. Этот материал отличается от обычного пластика высокой прочностью и надежностью. В отличие от металлических, пластиковые детали не нуждаются в дополнительном защитном покрытии. Помимо этого, конструкции из улучшенного поливинилхлорида обладают целым рядом преимуществ:

  • долгий срок эксплуатации — 30–50 лет. Пластик не подвержен образованию ржавчины, поэтому служит дольше. Благодаря современной технологии окрашивания по всему объему материала составные элементы водоотвода сохраняют яркость на весь период эксплуатации;
  • стойкость к воздействию окружающей среды. Пластик не восприимчив к ультрафиолету, устойчив к воздействию слабых химических соединений (содержатся в осадках), одинаково хорошо переносит низкие и высокие температуры (от -50 до +50 градусов Цельсия);
  • герметичность. Особая технология соединения элементов предотвращает протекание. В конструкциях используются дополнительные расширительные детали, а на стыках устанавливаются резиновые уплотнители;
  • легкость и гибкость. Пластиковые элементы быстро восстанавливают форму после деформации. Благодаря малому весу конструкция не утяжеляет карниз;
  • разнообразие форм и цветов. Водоотводы из пластика изготавливаются во всех возможных цветах. При необходимости можно подобрать оттенок в тон с кровлей или фасадом. Современные технологии производства обеспечивают разнообразие форм штучных элементов. Выпускаются круглые, квадратные, прямоугольные, овальные трубы и желоба;
  • слабое сцепление со льдом. На трубах не образуется наледь, сосульки. Благодаря прочности и эластичности материала элементы выдерживают давление образовавшегося внутри льда, не лопаются.

В отличие от металлических, ПВХ-системы оснащены дополнительными направляющими внутри труб. Это не только усиливает жесткость конструкции, но и ускоряет водоотвод. Плюс в комплекте поставляется защитная решетка, которая задерживает мусор и грязь, чтобы сток не забивался.

Установка водостоков из пластика проводится с помощью специальных замков, герметика или холодной сварки.

Диаметр труб и желоба

Этот параметр характеризует пропускную способность системы. Размер желобов варьируется от 70 до 200 мм, а диаметр труб — от 50 до 160 мм. Для правильного определения размеров нужно провести расчет с учетом условий эксплуатации, таких как:

  • угол наклона кровли;
  • конструктивные особенности здания;
  • климатические условия;
  • количество и расположение водоотводов.

Выбирая между несколькими размерами труб, мастера рекомендуют отдать предпочтение большему диаметру.

Круглая или прямоугольная форма

Функционального различия между двумя формами нет. Они одинаково эффективны. Выбор того или иного сечения зависит от конструкционных особенностей здания. Например, прямоугольные системы легче обходят выступы на фасаде. Такой водоотвод без проблем впишется в угол и будет незаметен.

Существенное отличие круглых водосливов от прямоугольных заключается в разнице внутренних покрытий. Круглый водоотвод оснащается двусторонним полимерным покрытием, а прямоугольные системы внутри покрывают только грунтовым слоем. Поэтому гидроизоляция полукруглого сечения служит на 5–10 лет дольше. При этом стоит на 10–15 % дешевле прямоугольных аналогов.

Дополнительные системы водоотведения

Для полноценной защиты дома от воздействия влаги, помимо системы водостока кровли, нужно обустроить систему отвода воды от здания. В противном случае регулярно будет подтоплять подвал, размывать фундамент. В итоге дом начнет проседать. Во избежание таких проблем формируют линейный водоотвод. Он состоит из трех основных частей: ливневых лотков, защитных решеток и пескоулавливателей.

Вода по водоотводу с крыши стекает в лотки, по которым уводится в специальные резервуары. В последующем ее можно использовать, например, для полива.

Важно исключить вероятность засорения стоков. Крупный мусор способствует накоплению воды в ливневках или желобах водоотвода. Вода начинает переливаться через край, а элементы водосточной конструкции испытывают слишком большую нагрузку. Это может привести к обрушению водоотвода. Пескоулавливатели помогают отсеивать мусор, предотвращая засорение лотков.

Монтаж водосточной системы: способы и порядок проведения

Существует два варианта обустройства водоотвода:

  • наружный — используется для скатных крыш любой конфигурации. По способу водоотведения подразделяется на два вида: с использованием желобов (организованный) и без (неорганизованный). Неорганизованный метод применяют крайне редко, так как вероятно появление наледи на стенах и кровле;
  • внутренний — применяют для зданий с плоскими крышами. Трубы устанавливают внутри помещения на небольшом расстоянии от стен. Это стандартная система для многоэтажных зданий. Основное преимущество такого стока — высокая проводимость и независимость от температуры воздуха на улице.

В частном строительстве чаще обустраивают наружный организованный водослив, поэтому разберем порядок его монтажа подробнее:

  1. Составление плана размещения водосточных труб с учетом конструкционных особенностей дома. Стандартное решение — расположение водоотводов по углам.
  2. Установка кронштейнов. Монтаж начинают с крайних держателей. Далее рекомендуется крепить кронштейны для желобов с шагом в 55–60 см. Желоб монтируют либо под сплошным уклоном в одну сторону, либо под двойным уклоном (от центра или к центру).
  3. Укладывание желоба в кронштейны. По правилам этот процесс проходит одновременно с монтажом кровли. Но возможна укладка и в разное время.
  4. Соединение деталей желоба. Стыки закрепляют с помощью специальных держателей. На внутреннюю сторону деталей наносят слой клея толщиной не менее 5 мм.
  5. Установка заглушек на край желоба. В конце линии желобов устанавливают поворотный элемент, соединитель или заглушку.
  6. Монтаж воронок. Место установки выбирается в нижней точке уклона желобов. В желобе сверлится отверстие нужного диаметра, куда затем крепят воронку.
  7. Монтаж водосточных труб. Трубы располагают на расстоянии 3–7 см от стены. Если установить трубу впритык, стена будет отсыревать.
  8. Установка слива. Сливы монтируют на расстоянии 30 см от земли. Если разместить слив слишком низко, возможно образование наледи внутри труб.

Установку водосточной системы не рекомендуется проводить при температуре ниже +5 градусов Цельсия.

Заключение

Выбирая водоотвод, важно учитывать конструкцию здания, температурный режим, количество осадков. Долговечность и эффективность системы в большей степени зависят не от материала или типа сечения, а от соблюдения технологии производства, правильности монтажа. Поэтому лучше уделить внимание выбору надежного производителя, а при установке следовать инструкции.

Водосточные системы

Акция! Металлические и пластиковые водосточные системы со скидкой до 30%!
Рассрочка без переплаты!
Закажите звонок и узнайте подробности акции

Водосточные системы

В любой системе кровли обязательно присутствуют организованные по правильной схеме водостоки для крыши и желоба. Главная задача этих конструкций — защита здания от влаги.

Водосточная система спасает от ненаправленного схода воды во время осадков и таяния, ведь это может приводить к постепенному разрушению стен, отмостков и фундамента., которые могли бы образоваться от осадков и таяния снега.

Кровельные водостоки не допускают размытия фундамента, стен и других элементов дома, а также придают ему законченный и эстетичный вид.

Качественный ливневый слив с кровли обладает следующими характеристиками:

  1. безопасность;
  2. надежность;
  3. способность не терять своих качеств в неблагоприятных климатических условиях;
  4. эффективность;
  5. долговечность;
  6. простота монтажа;
  7. эстетичность.

Самым востребованным на строительном рынке является водоотливной профиль из металла. Альтернативой ему являются пластиковые трубы.

Центр кровли «Покрофф» предлагает выгодно купить водосточную систему

Задаетесь вопросом: «Где купить лучшую водосточную систему кровли?» Предлагаем Вам воспользоваться выгодным предложением от компании «Покрофф».

Мы занимаемся продажей качественных строительных материалов для обустройства дома по невысоким ценам.

У нас Вы можете не только купить водосточную систему кровли, но и заказать полный спектр услуг по ее монтажу.

Мы стараемся сделать сотрудничество с нами максимально комфортным. Поэтому в нашей компании Вы можете приобрести стройматериалы оптом и даже в кредит. Кроме того, мы готовы оказать помощь в выборе нужной продукции для кровли и дать консультацию по ее установке.

Еще одним преимуществом покупки водосточной системы у нас является то, что мы осуществляем ее доставку. Условия по транспортировке товаров обсуждаются с клиентом. С нашей стороны гарантируется их полное выполнение и максимально возможная оперативность перевозки.

Приобретя водоотвод с кровли в нашей компании, Вы не прогадаете. Вы получите не только качественную продукцию, но и сэкономите свой бюджет!

Для получения более подробной информации о нашей компании можно позвонить по телефону в Москве +7 (499) 495-11-27.

Система отвода воды с крыши частного дома

Водоотвод с крыши – это устройство, которое должно обеспечивать отвод осадков в полном объёме и в маленькие сроки. Причем это не зависит от того, обычные ли это условия или стихийное бедствие. При правильном выборе водостока можно избежать разрушительных последствий для фасада и фундамента дома.

Особенности конструкции водоотвода

По особенностям конструкции все ливневки для крыш можно разделить на две большие группы:

  • Внешние;
  • Внутренние.

Для первой группы характерна скатная конструкция, которая монтируется снаружи на кровельных свесах и занимается отводом воды с крыши. При ее изготовлении применяются самые разные материалы, но самыми употребляемыми остаются, металл и пластик ПВХ.

Совет! Для них характерны свои определе6нные особенности, плюсы и минусы, поэтому при выборе необходимо быть очень внимательным!

Для второй группы наоборот характерно монтирование системы внутри помещения. Применяется, как правило, для водоотведения с поверхности плоской кровли. Для хорошего водостока можно сделать специальные технологические уклоны, где самой низкой части поставить воронки. В большинстве случаев трубопроводы устанавливаются внутри помещений, но бывают редкие случаи установок внешне, главное, чтоб был доступ к канализации. Монтаж ливнёвки на крыше включает в себя металлическую трубу, но иногда и пластиковую. Бывает двух видов:

  1. Неорганизованное водводоотведение происходит по свесам карниза и кровли прямо в канализацию;
  1. Организованный вид проводится через желоба и наружные трубы, которые будут проходить до канализационной системы.

Из чего состоит водоотлив для крыши?

Конструкцию системы составляют следующие компоненты:

  • Желоба (горизонтальные и подвесные, вертикальные);
  • Трубы водостока;
  • Держатели;
  • Соединители;
  • Концевые отводы.

Чтоб ливнёвка крыши правильно выполняла свои функции, вы должны сделать конфигурацию, которая будет полностью соответствовать кровли дома и архитектурным особенностям. Так, например, для одноэтажного дома площадью 110 кв.м. необходимо 4 трубы.

Важно! Если все установлено верно, то вода по желобам будет попадать в наружные трубы, что сохранит фундамент. Также не стоит упускать из внимания архитектурные особенности постройки, и не экономьте деньги на желобах и трубах маленького размера. Правильно подобранная водосточная система также способна создать гармонию в облике здания.

Как правильно рассчитать число труб для водостока?

Стоит запомнить! В одну воронку может стекать вода в кровли меньше 90 кв.м. при наклоне крыши 45 градусов.

  • Желоб меньше 12 м и не имеет никаких преград, тогда понадобится установка одной трубы;
  • Желоб меньше 12 м, но имеет преграды на пути, то в этом случае необходима установка главной и ее компенсирующей воронки;
  • Больше 12 м, в этом устанавливаются две воронки на расстоянии не больше 24 м друг от друга;
  • Он опоясывает крышу, тогда создаем спаренное положение компенсирующих труб.
Читать еще:  Зачем нужна ветровая планка для профнастила и как ее установить

Желоб как один из главных и важных компонентов устройства

Этот компонент играет далеко не самую последнюю роль при установке водоотлива для крыши. Существуют разные виды и особенности данного элемента, поэтому, чтоб выбрать тот, который необходим, мы должны его изучить.

Настенный желоб

Располагается он на самом краю кровли, совсем близко к свесу карниза. С виду – это невысокие бортики до 20 см, которые выполняют функцию водного барьера. Лотки ставят углом к свесу так, чтобы два из них нависали над воронкой канализационной трубы. Стекая, осадки бьются о бортики и направляются в сторону воронки, а оттуда — в канализацию. Один лоток крепится на другой двойным лежачим фальцем или клеем – это зависит от материала.

Запомните: самый оптимальный угол считается 15 градусов, так как осадки не будут перескакивать через барьер. К тому же данная структура не дает образовываться сосулькам, которые могут нарушить работу.

Дождевой или подвесной желоб

Отличается от настенного желоба очень плотным креплением прямо под свесом крыши, что не дает набравшейся воде стекать под лоток. Удерживается на весу он стальными крючками, которые соответствуют форме лотка. Вынесенные за край стены кронштейны крепят к стропилам или лобовой доске. Для желоба исключены перегибы, поэтому при монтаже делают специальное отверстие, чтоб не дать накопиться большому количеству воды.

Запомните! Наклон желоба зависит только от количества выпавших осадков в год!

Как правильно рассчитать желобы?

Привычная длина желоба составляет 3-4 м. Их количество всегда исчисляют исходя из периметра крыши. Следующим этапом идет расчёт вспомогательных деталей:

  1. Устанавливается один соединитель на два лотка;
  2. На каждые 60 см соединителя по одному крюку;
  3. Для каждой конечной конструкции ставится один заглушник.

Собираем конструкцию желоба

Специальными деталями соединяем лотки, которые в верхнем сегменте имеют захваты. Непосредственно в них крепятся края желоба. Угловые соединения выполнены под внешним и внутренним углом, то есть, сможем избежать лишних стыков.

Факт: Для сегментов больше 18 м используют только расширительные соединения, где по сторонам монтируются кронштейны.

Классификация желобов:

Их делят по двум критериям:

  • Форма сечения;
  • Материал, из которого они сделаны.

По первому признаку могут быть:

  1. Полукруглыми . Являются универсальными и подходят для всех видов крыш. Уникальная форма лотка дает жесткость и устойчивость к нагрузкам.
  2. Полуэллиптическими . Имеют большую пропускную возможность, отлично справляются с большими объёмами кровли.

По материалу изготовления выделяют такие виды:

  1. Пластиковые . Монтаж водостока дома, происходит при помощи защелок, муфт, которые имеют резиновые прокладки или склеиваются. Небольшие дефекты поверхности легко прячутся акриловой краской.
  2. Стальные . Оцинкованные детали, которые покрыты полимером, невосприимчивы к коррозии. Огромная цветовая гамма модели, поможет подобрать идеальный цвет для фасада или кровли. Монтаж установки производится при помощи замков и скоб, которые имеют защелки с резиновыми прокладками.
  3. Алюминиевые . Антикоррозийную защиту обеспечивают покрытием лаком. Собирают элементы устройства при помощи крепления и уплотнения стыков силиконом или специальным клеем для алюминия.

Последний этап водоотвода с крыш — система слива

Мы должны выяснить — куда стекает вода? Все детали соединяются специальным переходником – воронкой, как раз она бывает нескольких строений:

  1. Воронка, расположенная под наклоном с горловиной;
  2. С регулированной наклонной головкой;
  3. С расширенными функциями, как и сходный соединительный элемент.

Внизу расположена труба или колено, что обеспечивает поворот на 45, 60 и 75 градусов. В середине сток может иметь разветвление, которое переходит в один из таких вариантов:

  • Обычный слив;
  • Канализация (искусственно созданная или общественная).

Главное правило водоотводов с крыши: оборудование выбирается исходя из площади кровли, архитектурных особенностей дома и годового количества осадков. Также эти показатели влияют на расчет мощности. Удачной и продуктивной вам эксплуатации!

Зачем нужен уклон для стока дождевой воды и как его рассчитать

Водосточная система является одним из важных элементов для обеспечения нормального функционирования зданий и сооружений. Она предназначена для отведения дождевых и талых вод, которые негативно влияют на основные конструктивные элементы зданий и провоцируют их постепенное разрушение.

Назначение уклона для стока дождевой воды

Крыша каждого здания обязательно оборудуется водостоком, который обеспечивает своевременное удаление осадков и их отведение в ливневую канализацию. Присутствие на кровле желобов и системы трубопроводов предотвращает намокание фасада и фундамента. В результате данные конструктивные элементы служат дольше и сохраняют свои эксплуатационные качества.

Грамотно организованный отвод воды помогает сэкономить на ремонтно-восстановительных работах. Сток осадков произойдет эффективно при наличии правильного уклона водосборных желобов и системы в целом. Это объясняется следующими причинами:

  • При отсутствии должного уклона небольшие желоба не смогут эффективно выполнять свою работу. Вода будет постоянно переходить через борта, что приведет к ухудшению работы системы.
  • Слишком крутой угол слива сделает неэффективными водосточные воронки и трубы. Они не смогут справиться со стремительным потоком воды, который исходит от желобов.
  • Неправильно выбранный уклон приведет к накоплению в системе листвы и грязи. Такой водосток требует частой очистки и может периодически выходить из строя.

Не менее важно соблюдать уклон лотков для отвода дождевой воды со двора. Ее накопление на территории около здания приводит к затоплению подвальных помещений, намоканию фундамента. При покрытии асфальтом, тротуарной плиткой происходит постепенное разрушение материалов под действием большого количества воды.

Минимальное значение уклона для кровли и правила выполнения расчета

Установку водосточной системы на даче или в частном доме рекомендуется начинать после завершения фасадных работ и до момента укладки финишного кровельного покрытия. Важно уделить особое внимание выбору желобов. Их размер и конфигурация должны соответствовать годовому количеству осадков и параметрам крыши. Кроме прямолинейных элементов при необходимости устанавливают угловые части или заглушки.

Все составляющие водосточной системы монтируются с минимальным уклоном в 1-2 мм на каждый погонный метр, согласно СНиП, ГОСТ. Если придерживаться указанной нормы, движение сточных вод к приемным воронкам будет происходить под действием естественных сил без применения дополнительного оборудования. При этом водоприемное отверстие должно находиться по уровню в самой низкой точке.

Специалисты рекомендуют для желобов задавать уклон в размере 0,3-0,5 см на каждый метр. Если водосточный элемент имеет длину 6 м, его верхняя точка приподнимается на уровень 2-3 см относительно нижней. Для сборных желобов уклон рекомендуется немного увеличить. Во время движения вода встретит соединительные швы, которые снизят ее скорость.

Чтобы уклон вышел плавным, необходимо правильно установить кронштейны. Вначале монтируют первый и последний держатель в соответствии с выбранным углом. Между ними натягивается строительный шнур. По заданной линии устанавливаются другие кронштейны с шагом в 50-70 см. Чтобы монтаж прошел успешно, каждый следующий держать должен находиться выше или ниже предыдущего на 2-3 мм.

Выбор уклона для тротуаров

Уклон площадки для стока воды определяется нормативными документами в сфере строительства. Он обычно выражается в процентах. 1% соответствует значению 1 см на каждый погонный метр. Минимальный уклон крыльца или площадки для стока воды зависит от климатических условий на конкретной территории. Также на данный показатель влияют особенности поверхности, для которой производится расчет.

Уклон стока воды для тротуара во дворе и обычных пешеходных дорожек составляет 1%. Этого достаточно для хорошего стока воды при сохранении их удобства эксплуатации. Если тротуар покрыт плиткой, учитывается структура ее поверхности. Если она гладкая, рекомендуемый уклон составляет 2-2,2%, шероховатая – 2,5%. При разработке проекта площадки или крыльца их самая низкая точка должна совпадать с размещением водоприемного лотка.

Для участков тротуара с большой проходимостью (территория около ступенек, повороты) уклон составляет 3-3,5%. Такое значение поможет избежать скопления воды, предотвратит падение людей при гололеде в холодное время года. Для участков, где наблюдается минимальная проходимость, допускается максимальный уклон площадок – 6-7%.

Уклон поверхностного водостока для городских территорий

При организации стока дождевых вод на больших по площади территориях учитывается ее вертикальная планировка. Данный процесс осуществляется при помощи водостока. Он проектируется и организуется таким образом, чтобы собрать всю воду с конкретной территории, отвести ее в место сброса и в очистные сооружения. При этом необходимо предотвратить возможное затопление улиц, самых низких по уровню участков, подземных этажей и конструкций.

При проектировании канализации для сбора дождевых вод учитывается интенсивность, продолжительность и периодичность появления осадков на конкретной территории. Такие данные содержатся в нормативных документах – СНиП 23-01-99 «Климатология и геофизика», СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Для сбора дождевых вод на городских территориях используются следующие типы систем:

  • открытая: формируется из лотков, кюветов, которые соответствуют поперечному профилю улиц;
  • закрытая: состоит из подводящих сетей, подземных сооружений, смотровых колодцев, специальных узлов (выпуски, водобойные, перепадные колодцы);
  • смешанная: содержит элементы открытой и закрытой сети.

Для удобства эксплуатации максимальная длина ветки ливневой канализации составляет 40 м. На ней обычно устанавливают 2-3 дождеприемных колодца и один – смотровой. Диаметр веток находится в пределах 200-300 см. Оптимальный уклон ливневой канализации – 2-5%, минимально возможный – 0,5%.

Лотки и кюветы открытой дождевой сети проектируются вдоль улиц. Они преимущественно имеют прямоугольное или трапецеидальное сечение. Уклон лотков на проезжей части, водоотводящих каналов, кюветов принимают с учетом типа существующего покрытия. При наличии асфальтобетонного основания он составляет 0,3%, брусчатого или щебеночного – 0,4%, булыжного – 0,4%. Для отдельно размещенных лотков и кюветов наименьший уклон достигает значения 0,5%, для водоотводных канав – 0,3%.

При реконструкции ливневой канализации проектируемые элементы привязывают к существующим. Положение всех составляющих системы и ее уклоны зависят от высотного и планировочного решения территории.

Водосточная система размеры

Наши рекомендации

Для расчетов можно прибегнуть к услугам инженерных компаний, или сделать его самостоятельно, придерживаясь несложных правилах.

Что входит в водоотвод?

Перед тем, как говорить о том, какие должна иметь водоотводная система размеры, необходимо выяснить, из чего конструктивно состоит устанавливаемый на крышу водоотлив.

Его компоненты:

  • водоотводный желоб: он собирает осадки, стекающие с кровли;
  • воронка: монтируется в желоб и передает влагу по системе дальше;
  • труба: в нее из воронки попадает вода, поступая далее в коллектор или иные системы для аккумулирования или переработки;
  • дополнительные компоненты: крепеж, угловые переходники, заглушки, наконечники труб.

Правильное вычисление параметров водостока невозможно без анализа конфигурации крыши: в зависимости от таковой, слив может быть в виде замкнутого контура (опоясывающий), или состоять из нескольких частей.

В основном выбор конструкции делается по форме крыши:

  • двускатная стандартная, обычно оснащается двумя не сообщающимися водостоками;
  • вальмовая кровля в обязательном порядке комплектуется замкнутым водосливом.

Элементы водовода могут быть:

  • пластиковые;
  • оцинкованные.

Пластиковые детали имеют небольшой вес и легко соединяются друг с другом. Их минус – относительно малая прочность и подверженность воздействию высоких/низких температур. Оцинкованные элементы хорошо выдерживают температурные перепады, но подвержены ржавчине. Сегодня их часто покрывают дополнительной пластизоловой или пураловой защитой, для увеличения долговечности.

Расчитать правильно для такой конструкции как водосточная система размеры важно для того, чтобы спроектировать правильную схему водоотвода. Для этого нужно узнать также точную площадь кровли. Если таковая до 100 кв. м., достаточно одного водослива. При этом исходят из правила, что на 1 кв. м. покрытия нужна труба сечением в 1.5 кв. мм.

Длина желобов и их диаметр также зависят от площади поверхности, с которой предстоит отводить осадки.

В основном применяются овальные желоба с сечениями:

  • 75 мм;
  • 80 мм;
  • 87 мм;
  • 100 мм;
  • 120 мм;
  • 150 мм.

Для кровли стандартным размером считаются желоба 3 метров в длину и диаметром от 9 до 19 см. Подбор зависит от площади обслуживаемой поверхности: на кровлю до 50 кв. м. берут желоб с сечением в 10-12 сантиметров, до 30 кв. м. – от 9 до 10 см. Если крыша от 50 до 125 кв. м., используют желоб с диаметром от 12 до 15 см., для больших площадей берется изделие 15-19 сантиметров в диаметре.

Схожая классификация применяется и для труб:

  • кровля менее 30 кв. м., площадью: — труба 7.5 см., в диаметре;
  • от 30 до 50: 8.7 см.;
  • от 50 до 125: 10 см.;
  • более 125 – 11-сантиметровые трубы.

Длина желоба вычисляется на основе положения, что собирающий воду лоток монтируется на наружной стороне кровельного ската. Стандартная длина – 3 метра, если требуется меньше, то желоб распиливается на части, а при необходимости организации более длинного водоводного пути несколько элементов соединяются вместе. Зная параметры здания, можно приобрести у нас водоотводную систему на заказ, и она будет соответствовать всем требованиям.

Стандартная длина водоотводных труб – 3-4 метра.

Система должна быть оборудована воронками. Их количество не регламентировано точно, в основном исходят из предположения, что их число равно количеству вертикальных труб. Но есть одно правило: между воронками не должно быть более 24 метров.

Водоприемный канал своим сечением должен совпадать с желобом, во избежание накопления воды в горизонтальных элементах.

Рассчитывая, какие должна иметь водоотводная система размеры, нужно знать:

  • высоту здания от земли до карниза, при этом из нее вычитается 30 сантиметров – на этой высоте монтируется сливное колено;
  • точную длину карнизов для каждого из скатов отдельно;
  • площадь скатов (что критически важно при разных размерах таковых, поскольку, возможно, придется брать элементы разных сечений для каждой стороны). Если кровля сложной конфигурации, площадь считается для каждой составляющей ее фигуры.
Читать еще:  Водоотвод с плоской и скатной крыши

Классический водоотвод для кровли Sita

Внутренний / классический водоотвод SITA

Вода — «естественный враг» любой кровли. Особенно ярко это проявляется на зданиях с плоскими кровлями, которые предрасположены к быстрому достижению предельного уровня нагрузки. Для каждой плоской кровли жизненно необходима надёжная и эффективная система внутреннего водоотвода. Особенно если учесть тот факт, как участились в последнее время природные катаклизмы, связанные с выпадением обильных осадков. Вывод — какой бы объём осадков ни выпал на площадь кровли за короткий промежуток времени, такой же объём и за такое же время должна гарантированно отводить система водоотвода.
Sita предлагает оптимальное решение для любой площади кровли и любых требований.

Внутренний водоотвод SITA включает в себя:
  • воронку водоотведения;
  • систему труб SitaAttika;
  • Дополнительные элементы.
Система классического водоотвода Sita

Классический водоотвод Sita — это традиционный (самотёчный) способ внутреннего водоотвода с плоских кровель, регламентируемый стандартами DIN EN 12056 Часть 3 и DIN 1986 Часть 100. Принцип действия классической системы водоотвода основан на отводе
воды с плоской кровли при помощи кровельных воронок и системы проложенных под уклоном трубопроводов. При эксплуатации трубы частично заполняются водой. При этом не должен превышаться максимальный уровень заполнения: для коллекторов — h/d = 0,7, для вертикальных стояков — f = 0,33. Система классического водоотвода характеризуется отводом дождевой воды под действием тяжести воды.
Перемещение воды по горизонтальным трубопроводам обусловлено их уклоном. Эффективность классической системы водоотвода Sita во многом определяется этим уклоном, а также конструкцией кровельных воронок. Например, на повышение пропускной способности системы влияют размеры приёмной чаши кровельной воронки.

Характеристики классического водоотвода:
  • Система трубопроводов под уклоном
  • Частичное заполнение трубопроводов
  • Разветвлённый коллектор в основании здания
  • Высокая пропускная способность воронок благодаря особой форме приёмных чаш
  • Водоотвод выполнен от низших точек кровли
  • Дополнение системой аварийного водоотвода
Внутренний водоотвод: Традиционный водоотвод для плоских кровель


* Другие решения для водоотвода через парапетную стену Вы найдете в проспекте «Водоотвод через парапетную стену».

Нормативная база и инструкции
При проектировании и монтаже систем водоотвода для плоских кровель необходимо учесть следующие нормативные документы и инструкции:

DIN EN 12056
Системы внутреннего водоотвода зданий

DIN EN 752
Системы наружного водоотвода зданий

DIN 1986
Системы водоотвода зданий и территорий

DIN 18531
Кровельная гидроизоляция

DIN 18195
Гидроизоляция зданий

DIN 18234
Конструктивная пожарозащита кровель

Инструкции LAR
Пожаротехнические требования
к системам коммуникаций и обеспечения

Руководство ZVSHK по сантехнике
Устройство трубопроводов

Свод правил DDH
Отраслевые правила для кровель с гидроизоляцией

Инструкции FLL
Инструкции по проектированию, устройству и обслуживанию кровельного озеленения; Инструкции по озеленению кровель

Рекомендации FLL
Рекомендации по проектированию и устройству участков движения на строительных сооружениях

Водосливные системы для кровли

Чтобы вода с крыши не подмывала фундамент делают систему водоотведения. Есть они из разных материалов более или менее дорогих, но в целом, затраты получаются солидные. Немного сэкономить можно, если собрать водосток своими руками. Об особенностях и порядке монтажа и пойдет речь дальше.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Особенности монтажа

Больше всего вопросов возникает по поводу крепления кронштейнов для водостока. Сразу надо сказать, что устанавливаются они с учетом того, что желоба должны иметь небольшой уклон в сторону воронок. Минимальный рекомендованный уклон — 3 мм. Если хотите, чтобы вода стекала быстрее, можно сделать его больше — вплоть до 10 мм.

Если длинна фронтона крыши менее 10 метров, уклон делают в одну из сторон. Если больше, или ставят в середине дополнительную воронку (и водосточную трубу) и к ней формируют слив, или желоб посреди фронтона имеет самую высокую точку и наклон идет от середины в обе стороны.

Организация уклона водостока

Монтируя водосток своими руками, обычно поступают так: прибивают кронштейн в самой высокой точке. Затем прибивают самый нижний — с учетом запланированного уклона. Между ними натягивается шпагат, по которому крепятся все остальные. Одна рекомендация — перед формированием уклона, проверьте горизонтальность той линии, на которую вы ориентируетесь. Обычно это или фронтальная (ветровая) доска. К сожалению, она не всегда установлена идеально в уровень. Так что проверьте вертикальность, и желательно гидроуровнем или нивелиром, на крайний случай подойдет и пузырьковый, но большой длины — не менее метра. По более коротким на больших длинах вы не сориентируетесь.

Количество кронштейнов и способы их крепления

Количество кронштейнов для установки водостока считается просто: расстояние между двумя соседними должно быть 50-60 см. Общую длину стены делим на это расстояние. К полученной цифре добавляем единицу (крайний кронштейн) и получаем требуемое количество для одной стены. Аналогично рассчитываются все остальные. Если здание имеет нелинейную форму, считать придется поштучно — угловые элементы должны поддерживаться с двух сторон.

Способы крепления кронштейнов для водостока с крыши

Теперь непосредственно о способах крепления кронштейнов. Есть три возможности:

  • Прибивать к стропилам кровли. Вариант хорош, если кровельный материал еще не настелен — никаких проблем с крепежом нет.
  • Устанавливать на ветровую доску. Если выбраны отливы из пластика, это — единственный вариант. В других системах — один из возможных.
  • К крайней доске обрешетки или настила под кровельный материал (если он сплошной). Этот способ тоже используется до того момента, как начали укладывать кровельный материал.

Кровельный материал не должен выступать более чем на половину желоба водостока

Еще раз обращаем внимание, что прибиваются кронштейны с учетом создаваемого уклона. Если они выполнены из металла, их сгибают при помощи подручных средств или специального инструмента — крюкогиба (продается там же, где и водостоки). При этом водосточный желоб надо располагать так, чтобы кровельный материал заканчивался не доходя до половины желоба, а лучше чтобы он находится в промежутке 1/2 — 1/3. Так большая часть желоба «ловит» воду, что важно при сильных ливнях.

На каком уровне монтировать

Теперь о том, как высоко поднимать желоб к кровельному материалу. Если снега у вас в регионе выпадает немного, или кровля имеет большой угол наклона, так что снег на ней не скапливается, особо можно не переживать и крепить где понравится. В противном случае надо желоб опустить, так, чтобы при сходе снега не «сошел» и водосток.

На рисунке примерная траектория сходя снега обозначена пунктирной линией. Дальний край желоба не должен с ней пересекаться. Он, кстати на пару сантиметров должен находится ниже того, который расположен ближе к дому.

Если опустить желоб ниже не получается, надо будет установить на крыше снегозадержатели. Они предотвращают массовый сход снежных масс. Снег понемногу тает, и сходит небольшими фрагментами, не нанося вреда ливнестоку.

Так выглядит массовый сход снега. Как видите, кронштейн ливнестока не мешает (это примерка)

Установка желоба

В закрепленные кронштейны укладывают желоба. Есть две системы с разной последовательностью действий. В первой на краю желоба есть специально сформованная канавка. В эту канавку продевают концы кронштейнов, потом доворачивают желоб на место, закрепляя специальными язычками на кронштейнах. Если посмотрите на фото, станет понятнее.

Монтаж водосточного желоба с наружного края

Во второй системе монтаж начинается со стороны фронтонной доски. В расположенные там замки вставляется дальний край желоба, затем поочередно вдавливается в замки на передней части кронштейнов.

Установка желобов по второй системе

Соединяться два фрагмента водосточного желоба должны специальным соединительным элементом с резиновыми уплотнителями. Но стоимость их довольно высокая, так что два желоба просто укладывают внахлест с заходом в 30 см (следите, чтобы стык располагался по току воды). Для большей герметичности между двумя желобами можно уложить полосу резины, а соединить их обычными саморезами (или с шайбами и резиновыми прокладками). После установки желоба, его края закрываются заглушками.

Заглушки устанавливаются на края желоба

Крепление воронок

Собрав и установив на кронштейны желоб, монтаж водостока продолжают установкой воронок. Их ставят в самых низких участках. Если воронки располагаются близко к углам, отступив от края желоба около 20 см, ручной ножовкой выпиливается отверстие. Электролобзик или болгарку лучше не использовать — велика вероятность того, что вы вырез будет слишком большим.

Установка воронки для водостока

К этому вырезу приставляется воронка, цепляясь за наружный край желоба. Затем она заводится до второго края и там фиксируется специальными зажимами.

Монтаж водосточных труб

К воронкам крепятся водосточные трубы. Если свес крыши большой, непосредственно к воронке крепят поворотный элемент, который позволяет подвести трубы ближе к стене и там закрепить. Для крепления есть специальные хомуты, окрашенные в тот же цвет, что и вся система. Есть они разной конструкции, но в основном имеют защелку, чтобы была возможность демонтажа без удаления саморезов, которыми и крепится труба к стене.

Два способа сборки водосточных труб

Хомуты устанавливаются на расстоянии не менее 1,8-2 м друг от друга. Внизу водосток можно вывести непосредственно в дренажную систему (если она расположена неподалеку). Если вокруг фундамента сделана просто отмостка, труба водостока заканчивается поворотным элементом, который отводит воду от фундамента на расстояние не менее 20 см.

Правила крепления водосточных труб

В принципе, водосток своими руками установлен, но есть еще одна деталь, которая намного облегчит эксплуатацию. На желоб укладывается металлическая (лучше — нержавеющая) сетка. Она предотвращает попадание листвы и другого крупного мусора в систему.

Собирая водосток своими руками, поставьте сетку на желоб. Она не даст листве и веткам забивать ливневку

Установка сетки позволит реже проводить обслуживание системы. Особенно актуально это на высоких зданиях.

Самодельный водосток

Готовые водосточные системы — это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый — сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно. Подробнее как сделать водосток своими руками из канализационных труб смотрите в видео.

Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.

Строительство гражданских и промышленных зданий

Кровли промышленных зданий. Водоотвод с покрытий
Автор: Administrator
03.08.2010 11:48

В промышленном строительстве для скатных и малоуклонных покрытий применяют рулонные кровли, волнистые асбестоцементные и алюминиевые листы. Для отапливаемых зданий наиболее экономичными являются рулонные или мастичные кровли, которые устраивают по покрытиям с уклоном от 1,5 до 12%.
Преимуществом плоских рулонных кровель являются водонепроницаемость, стойкость против растрескивания в связи с применением пластичных приклеивающих мастик, стойкость против механических и атмосферных влияний. Материалами для устройства рулонных кровель служат толь, рубероид, гидроизол, стеклорубероид, пер-гамин, которые наклеивают на битумные или дегтевые мастики.
Для обеспечения водонепроницаемости кровлю укладывают в несколько слоев, количество которых зависит от уклона покрытия; при уклоне свыше 15% – двухслойные без защитного слоя; от 10 до 15% – трехслойные без защитного слоя; от 2,5 до 10% – трехслойные с защитным слоем; до 2,5% – четырехслойные (и более) с защитным слоем.
Полотнища рулонных материалов при уклонах до 15% располагают параллельно, а при уклонах свыше 19% — перпендикулярно к коньку с напуском полотнищ одно на одно 50-100 мм.
В местах примыкания рулонных кровель к выступающим элементам (рис.16.6) и в местах устройства температурных швов в покрытии (рис.16.7) укладывают дополнительные слои водоизоляционного ковра. Ковер заводят на выступающие элементы, прикрепляют к ним гвоздями или дюбелями, а стыки защищают промазкой или обивают оцинкованной сталью. На участках ендов всех скатных покрытий укладывают защитный гравийный или слюдяной слой (рис.16.6,а,б).
В районах с расчетными температурами наружного воздуха в 13 часов самого жаркого места +25 °С и выше целесообразно применение водонаполненных кровель. Слой воды до 300 м обеспечивает надежную защиту зданий от перегревания. Зимой воду спускают в специальные воронки, которые устраивают на покрытии (одна воронка на 1000 м2 площади).
Водоотвод с покрытий промышленных зданий бывает наружный и внутренний. Наружный водоотвод делают неорганизованный при высоте здания не более чем 10 м, а также организованный через водосточные воронки (рис.16.8,а,б). Для неотапливаемых зданий, как правило, проектируют свободное сбрасывание воды с кровли. Внутренний отвод воды с покрытий неотапливаемых зданий допускается при наличии производственных тепловыделений, которые обеспечивают положительную температуру в здании или при специальном обогреве водосточных воронок и труб.

Рис.16.6 – Детали покрытий с различными видами кровли:
а-г — рулонной; д — мастиковой; е -водонаполненной; 1 — стена; 2 — костыли через 0,5 м;
3 — оцинкованная сталь; 4 — мастика; 5 — стальная лента 40х3 мм; 6 — дюбель; 7 — раствор; 8 — воронка; 9 — защитный слой; 10 — дополнительные слои кровли; 11 — основной ковер; 12 — выравнивающий слой; 13 — утеплитель; 14 — плита; 15 — парапетная плита; 16 — пароизоляция; 17 — мастичные слои; 18 — слой воды


Рис.16.7 – Детали устройства температурных швов в покрытиях:
а — при поперечном шве в покрытии; б – то же, при продольном; в — в месте перепада высот смежных пролетов; 1- настилы покрытия; 2 — стальной компенсатор; 3 — кровельная сталь; 4 — стеклоткань; 5 — кирпичная стенка; 6 — стеновая панель


Рис.16.8 – Конструкции водоотвода с покрытий промышленных зданий:
1 — карнизная плита; 2 — антисептированный брусок; 3 — фартук из оцинкованной стали;
4 — верх фартука (буртик); 5 — дополнительные слои кровли; 6 — основной рулонный ковер; 7 — цементная стяжка; 8 — теплоутеплитель; 9 — пароизоляция; 10 — железобетонная плита покрытия; 11 — водоприемная воронка; 12 — лоток; 13 — настенные желоба; 14 — патрубок водосточной трубы; 15 — хомут из полуколец; 16 — воротник (чаша) воронки;
17 — прижимное кольцо; 18 — защитный колпак; 19 – шпилька М-12;
20 — керамзитобетонный блок

При устройстве внутреннего водоотвода (рис.16.8,в) расположение водоприемных воронок, отводных труб и стояков, которые собирают и отводят воду в ливневую канализацию, устраивают соответственно с размерами площади покрытия и поперечного профиля.
При устройстве покрытия необходимо создать уклон в сторону водоприемных воронок путем укладки в ендовах слоя легкого бетона переменной толщины.

Водонепроницаемость кровель в местах установки водосточных воронок достигается наклейкой на фланец чаши воронки слоев основного гидроизоляционного ковра с усилением тремя мастичными слоями, с армированием стеклохолстом или стеклосеткой.
Воронки должны быть равномерно размещены на плане кровли. Максимальное расстояние между ними не должно превышать 48-60 м. В поперечном направлении здания на каждой продольный разбивочной оси здания следует располагать не менее двух воронок.

Участок

Предотвратить ущерб, нанесенный талыми водами и обильными осадками, можно посредством обустройства поверхностного водоотвода. Данная система служит для сбора и отвода избыточных атмосферных осадков, которые зачастую подтапливают прилежащий участок, а вместе с ним плодовые деревья (и другие насаждения), фундаменты и подвалы. В статье речь пойдет о системе поверхностного водоотвода.

Содержание:

Преимущества поверхностного водоотвода

Устройство системы не требует серьезных финансовых вложений, за счет уменьшения земляных работ. В результате чего снижается вероятность нарушения структурной прочности грунта, то есть просадки.

  • За счет организации наружного водоотвода линейного типа значительно расширен охват территории для водосбора, при этом редуцируется такая величина, как протяженность магистрали канализации.

  • Проведение системы может производиться без нарушения всей целостности существующего дорожного покрытия. Здесь осуществляется врезка согласно ширине желобов.
  • Система целесообразна для монтажа на каменистых или неустойчивых грунтах. А также в тех местах, где нет возможности произвести глубинные работы (архитектурные памятники, подземные коммуникации).

Виды водоотводов

Водоотводы — часть ливневых канализаций, которые применяются при благоустройстве как общественных, так и частных территорий. Существует 2 типа систем: линейная и точечная.

  • Линейная система состоит из желобов, пескоуловителя, иногда и дождеприемника. Такая конструкция прекрасно справляется со своей задачей на больших территориях. При ее организации земляные работы сведены к минимуму. Ее монтаж необходим на участках с глинистым грунтом, или уклон которых составляет более 3º.

  • Точечная система представляет собой локально расположенные дождеприемники, объединенные под землей трубопроводами. Система оптимальна для сбора воды, поступающей из кровельных водостоков. Также ее установка целесообразна на участках со скромными площадями или когда имеются какие-либо ограничения для обустройства линейного водоотвода.

Каждая система отличается эффективной работой, но их комбинирование является оптимальным вариантом при организации водоотвода.

Устройство дренажа для водоотвода

Для организации водоотвода линейного или точечного применяются различные элементы и устройства, где каждая составляющая выполняет свое назначение. Грамотное их объединение приводит к результативной работе.

Желоба

Водоотводные лотки – неотъемлемая часть линейной системы, служат для сбора осадков и талой воды. После чего направляют излишнюю влагу в канализацию или, по крайней мере, отводят подальше от участка. Каналы изготавливают из бетона, полимербетона и пластика.

  • Пластиковые изделия отличаются легким весом и простым монтажом. Специально для этого были разработаны заглушки, переходники, крепежи и другие элементы, облегчающие процесс сборки и установки системы. Несмотря на высокие технические характеристики (прочность и морозостойкость) используемого материала, они ограничены нагрузкой – до 25 тонн. Такие желоба устанавливаются на загородных участках, пешеходных зонах, велосипедных дорожках, где не предусматриваются высокие механические воздействия.

  • Лотки из бетона – несомненно, прочные, долговечные и доступные по цене. Они способны выдерживать весьма солидную нагрузку. Их монтаж целесообразен в местах проезда транспорта, например, на подъездных дорогах или около гаражей. Сверху устанавливаются стальные или чугунные решетки. Надежная система креплений не позволяет изменить положение в процессе эксплуатации.
  • Полимербетонные каналы сочетают в себе лучшие показатели пластика и бетона. При небольшом весе изделия принимают существенную нагрузку и отличаются более высокими физико-техническими свойствами. Соответственно, имеют и приличную стоимость. Благодаря гладкой поверхности желобов песок, редкая листва, ветки и другой уличный мусор проходят без затруднений. Грамотная установка и периодическая очистка гарантируют долговременную службу водоотвода.

Пескоприемники

  • Этот элемент системы отвечает за фильтрацию воды от песка, земли и других взвешенных частиц. Пескоуловитель оснащен корзиной, в которой и собирается посторонний мусор. Оборудование, установленное в непосредственной близости от слива в канализацию, обеспечит наиболее эффективную работу.
  • Пескоуловители, как и лотки, должны соответствовать типу нагрузки. Так как данный элемент находится в одной связке с другими составляющими водоотводной системы, он должен быть из того же материала, что и остальные звенья цепи.

  • Его верхняя часть имеет такую же форму, что и желоба. Он также закрывается дренажной решеткой, поэтому внешне пескоприемник незаметен. Снизить его уровень расположения (ниже глубины промерзания грунта) можно путем установки данных элементов друг на друга.
  • Конструкция пескоуловителя предусматривает наличие боковых отводов для подключения к трубам подземной ливневой канализации. Выводные отводы стандартных диаметров расположены значительно выше дна, поэтому мелкие частицы, оседая, остаются там.
  • Пескоприемник также может быть изготовлен из бетона, полимербетона и синтетических полимеров. В комплектацию входят стальные, чугунные, пластиковые решетки. Его выбор осуществляется в зависимости от предполагаемого объема отводимой воды и уровня нагрузки в зоне его установки.

Дождеприемники

  • Талая и дождевая вода собранная водосточными трубами с кровли здания попадает на отмостку. В этих зонах и устанавливаются дождеприемники, представляющие собой контейнера квадратной формы. Их монтаж целесообразен и в тех местах, где не представляется возможным обустроить поверхностный дренаж линейного типа.

  • Так как дождеприемники выполняют функцию пескоуловителя, они дополняются мусоросборником, который регулярно очищается и сифоном, уберегающим от пахучих веществ, идущих от канализации. Также они оснащаются насадками для соединения с трубами подземного дренажа.
  • Чаще всего их производят из чугуна или прочного пластика. Верхняя часть имеет решетку, воспринимающую нагрузки, препятствующая попаданию крупного мусора и выполняющая декоративную функцию. Решетка может быть пластиковой, стальной или чугунной.

Дренажные решетки

  • Решетка – часть поверхностного водоотвода. Она принимает на себя механические нагрузки. Это видимый элемент, поэтому изделию придается декоративный вид.
  • Дренажная решетка классифицируется в соответствии с эксплуатационными нагрузками. Так для приусадебного, загородного участка подойдут изделия класса А или С. Для этих целей используются пластиковые, медные или стальные решетки.

  • Чугунные изделия славятся своей прочностью. Такие решетки применяют при обустройстве территорий с высокой транспортной нагрузкой (до 90 тонн). Хотя чугун подвержен коррозии и требует регулярного окрашивания, альтернативы ему по прочности просто нет.
  • Что касается срока эксплуатации дренажных решеток, то чугунные изделия прослужат как минимум четверть века, стальные – около 10 лет, пластиковые решетки придется поменять уже через 5 сезонов.

Проектирование водоотвода

Расчет системы на больших площадях производится согласно гидропроекту, в котором учитываются малейшие нюансы: интенсивность осадков, дизайн ландшафта и многое другое. На его основе определяется протяженность и количество элементов дренажной системы.

  • Для загородных или дачных участков достаточно нарисовать план территории, на котором размечается расположение водоотвода. Здесь же рассчитывается, количество желобов, соединительных элементов и других составляющих.

  • Ширина каналов подбирается в зависимости от пропускной способности. Оптимальной шириной лотков для частного строительства считается 100 мм. В местах с повышенным водоотведением могут использоваться желоба и шириной до 300 мм.
  • Внимание следует обратить и на диаметр отводов. Стандартное сечение канализационных труб равно 110 мм. Поэтому, если выходное отверстие имеет другой диаметр – необходимо использовать переходник.

Быстрый отток вод по каналу обеспечит поверхность с уклоном. Организовать наклон можно следующими способами:

  • использование естественного уклона;
  • путем проведения земляных работ создать уклон поверхности (при минимальных перепадах);
  • подобрать лотки с разными высотами, применимо только на маленьких площадях;
  • приобрести каналы, у которых внутренняя поверхность выполнена под уклоном. Как правило, такие изделия изготавливаются из бетона.
Этапы устройства линейного водоотвода
  • Посредством натянутой бечевки размечаются границы водоотвода. Если система проходит по бетонной площадке разметка осуществляется песком или мелом.
  • Далее производится выемка грунта. На асфальтированном участке используется отбойный молоток.
  • Ширина траншеи должна быть больше лотка примерно на 20 см (по 10 см с каждой стороны). Глубина под желоба из легких материалов рассчитывается с учетом песчаной подушки (10-15 см). Под бетонные лотки настилается сначала слой щебня, а затем и песка по 10-15 см каждый. Стоит отметить, что дренажная решетка после монтажа должна располагаться ниже на 3-4 мм уровня поверхности. Дно траншеи можно залить и тощим бетоном, но такие действия выполняются, если не предусматривается проезд автотранспорта.

  • Собирается система водоотвода. В траншею укладываются лотки и посредством креплений шип-паз фиксируются между собой. Зачастую изделия маркируются стрелкой, указывающей направление движения воды. При необходимости места соединения герметизируются полимерными компонентами.
  • Далее монтируется пескоуловитель. Магистраль водоотвода посредством фасонных частей соединяется с пескоприемником и канализационными трубами.
  • Пустое пространство между желобами и стенками траншеи засыпается щебнем или землей выкопанной ранее и тщательно утрамбовывается. Также возможна заливка песчано-гравийным раствором.
  • Установленные каналы закрываются защитно-декоративными решетками. Стоит отметить, что если при обустройстве водоотвода используются пластиковые лотки, то решетка устанавливается да заливки пространства бетонной смесью.

Этапы обустройства точечного водоотвода
  • В зонах с наибольшим скоплением влаги вырывается котлован. Ширина ямы должна быть равна размеру контейнера дождеприемника. Необходимо учесть, что решетка, также должна быть чуть ниже поверхности земли.

  • Также производится выемка грунта и в местах прокладки магистрали для линейного отвода или труб. Здесь важно соблюдать уклон примерно 1 см на каждый линейный метр поверхности.
  • Дно котлована трамбуется и обустраивается песчаная подушка, слоем в 10-15 см. Поверх нее заливается бетонная смесь толщиной около 20 см.
  • Далее устанавливается дождеприемник, к которому подсоединяют водоотводные лотки или канализационные трубы.
  • В завершение монтируют сифон, вставляют корзину-мусоросборник и устанавливают решетку.
  • Конструкция дождеприемника позволяет установить несколько контейнеров друг на друга. Это дает возможность заглубить выводящую трубу ниже промерзания грунта.

Мелкосидящие каналы

Каменистые почвы затрудняют установку желобов стандартных размеров. В связи с этим некоторые производители предлагают продукцию с небольшой глубиной заложения, где высота канала составляет 95 мм.

  • Обычно лотки изготавливаются из пластика с высокими физико-техническими показателями. В комплектацию входят дренажные решетки из оцинкованной стали стойким к истиранию полимерным покрытием.
  • Такие каналы широко применяются в зонах с небольшим количеством сточных вод. С их помощью удастся организовать эффективный поверхностный дренаж с проведением минимальных земляных работ.

Своевременно установленный и качественно организованный водоотвод убережет от сезонного подтапливания фундамент и зеленые насаждения, придаст ландшафту ухоженный вид. Расходы на обустройство окупятся быстро. Система продлит срок эксплуатации строения, снизит расходы на ремонт и дополнительное обслуживание. Трудоемкая и затратная борьба с плесенью в подвале из-за повышенной влажности обойдет стороной.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
