Деревянная стропильная система кровли

Виды стропильных систем крыши — их устройство и конструкция

Кровельные конструкции – один из сложнейших в проектировании, монтаже узлов жилого сооружения. Кровля первой принимает на себя «удар», защищая дом от осадков, ветра и холода, поэтому от ее герметичности, долговечности, качества зависит комфорт всех домочадцев. Основа надежной крыши – стропильная система, которая придает конструкции форму, задает оптимальный уклон, а также служит для крепления гидроизоляционного материала. Состав и взаимное расположение элементов каркаса зависят от конфигурации кровли. В этой статье мы расскажем, какие виды стропильных систем бывают, а также чем они отличаются друг от друга.

Функции

Стропильная система – совокупность опорных элементов, поддерживающих геометрию крыши, каркас кровельной конструкции, придающий ей жесткость, нужный уклон. Состав, толщину сечения, расположение частей «костяка» кровли определяют с помощью расчетов, учитывающих постоянные и временные нагрузки. Стропильный каркас выполняет следующие функции, определяющие функциональность крыши:

  1. Задает геометрию, уклон. Стропильные ноги каркаса придают крыше необходимый угол наклона и форму, способствующие облегченному сходу снега или атмосферных осадков с поверхности. Именно от каркаса зависит, сколько щипцов или скатов будет иметь кровля, а значит именно этот элемент конструкции определяет ее внешний вид.
  2. Служит основанием для крепления гидроизоляционного материала. Обрешетка стропильного каркаса используется для фиксации финишного покрытия крыши.
  3. Равномерно распределяет вес крыши. Взаимосвязанные элементы стропильной системы равномерно распределяют, а затем перенаправляют нагрузку от финишного покрытия и вес снежной массы между несущими стенами сооружения, не допуская перекоса или деформации конструкции.
  4. Обеспечивает функционирование кровли. Строение каркаса, учитывающее особенности устройства крыши и кровельного покрытия, обеспечивает поддержку, аэрацию и защиту от конденсата.

Учтите, что грамотно спроектированная стропильная система – залог долговечности, надежности и механической прочности крыши, поэтому ее проектирование и монтаж доверяют профессиональным архитекторам. Опытные мастера считают, что качественный каркас намного важнее финишного кровельного покрытия, поэтому экономить на нем не стоит.

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды. При выборе вида стропильного каркаса принимают во внимание следующие критерии:

  • Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.
  • Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
  • Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.
  • Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
  • Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Опытные мастера считают, что бороться с природой бесполезно, вы все равно останетесь в проигрыше, поэтому во главу угла при выборе типа стропильного каркаса ставят климатические условия в местности, где ведется стройка. Если регион ветреный, то угол наклона скатов делают пологим, а если снежный – более крутым.

Материалы

Стропильная система – обязательный элемент скатных кровель любой формы и конфигурации, состоящий из вертикальных опор, горизонтальных затяжек и стропильных ног, обеспечивающих поддержку и надежное крепление кровельному материалу. Материал, используемый для изготовления каркаса, должен обладать легким весом, высокой прочностью, несущей способностью, а также устойчивостью к воздействию влаги. Наиболее подходящими вариантами считают:

  1. Древесина. Дерево – природный, экологически безопасный материал, который отличается легким весом и прочностью. Для изготовления каркаса применяют бруски квадратного сечения 100х100 мм или 150х150 мм, доски сечением 50х150 мм твердых пород. Существенным недостатком деревянных элементов каркаса является то, что они прогибаются под собственным весом при большой длине, а также обладают слабой устойчивостью к воздействию влаги.
  2. Металл. Металлические стропильные системы дороже деревянных, они используются в основном при большой площади скатов и большом весе кровельного материала. Высокая несущая способность металлического профиля или уголка позволяет увеличивать шаг между элементами каркаса без потери прочности конструкции. Чтобы снизить вероятность распространения ржавчины, применяются коррозионностойкие виды металла.

Обратите внимание! Дерево считается наиболее подходящим материалом для изготовления стропильного каркаса крыши жилых построек, так как оно обладает 3 важными качествами: легким весом, прочностью, воздухопроницаемостью. Чтобы увеличить устойчивость древесины к воздействию влаги, нужно провести обработку элементов стропильной системы глубоко проникающим антисептиком.

Устройство

Устройство стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Состав каркаса, величина сечения отдельных элементов и их размещение зависят от типа финишного покрытия, уклона ската и способа использования подкровельного пространства. Обычно каркас состоит из:

  • Мауэрлата. Мауэрлатом называют подстропильный брус, который крепится поверх верхнего венца или ряда несущих стен дома. Он изготавливается из прочной, твердой древесины хвойных пород. Крепят мауэрлат с помощью длинных металлических шпилек или анкерных болтов.
  • Леженя. Лежнем называют мауэрлатный брус, расположенный не на внешних несущих стенах, а на внутренних перегородках. На лежень устанавливают центральные стойки, поддерживающие конек крыши.
  • Стоек. Стойками называют вертикальные опорные элементы, которые поддерживают коньковый прогон или центральную часть стропильных ног каркаса.
  • Стропил. Стропильные ноги опираются на мауэрлат и коньковый прогон, располагаясь под углом к основанию кровли.
  • Ригеля и затяжки. Эти терминами называют горизонтальные элементы каркаса, стягивающие между собой попарно стропильные ноги. Ригель располагается в верхней части стропил, прямо под коньком, он толще и прочнее затяжки, размещающейся гораздо ниже.
  • Подкосов. Подкос устанавливают под углом к стропилам, чтобы предотвратить их прогибание под действием собственного веса. Одним концом они упираются в ногу, а вторым – в стойку или затяжку.

Важно! Самая простая стропильная система состоит только из мауэрлата, стропил и конькового прогона. С увеличением сложности кровли повышается количество дополнительных элементов, упрочивающих конструкцию, а также компенсирующих нагрузки на прогиб и распирание.

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

    Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

Учтите, что финальный вид стропильного каркаса из деревянных или металлических элементов зависит от количества скатов и разновидности крыши. Наиболее простыми вариантами считают односкатную и двухскатную кровлю, а сложными – вальмовую, полувальмовую, шатровую.

Видео-инструкция

Стропила для крыши. Размеры и подбор

Из чего сделать стропила и как правильно подобрать сечения балок?

Один из самых частных запросов по стропильной системы с технической точки зрения: «Из чего сделать стропила и как правильно подобрать сечения балок?»
Хотелось бы дать однозначный ответ, но его нет по ряду причин.

Во-первых, многое зависит от конфигурации кровли — чем сложнее кровля, тем проще должна быть геометрия сечения стропил, да и вся стропильная система в целом. В большинстве случает для сложных кровель со сложной геометрией подойдут прямоугольные размеры стропильных ног 150х50 или 200х50 мм. Иначе делать плоскостные резы под углами и выпиливать сложные элементы из не прямоугольной формы (например, из деревянных двутавров ) будет крайне сложно.

Во-вторых, очевидно, от длины пролета. Чем больше пролет, особенно безопорный, тем выше сечение стропил должно быть. Ведь несущую способность элемента определяет именно размер высоты сечения. Тут уже, как говориться, дешевым вариантом не отделаешься. При пролетах более 5,5 метров нужны серьезные решения.

В третьих, кровельное покрытие. Для тяжелых кровель (натуральной, композитной) надо особенно внимательно производить расчет по нагрузке. Ставить натуральную кровлю на стропила пролетом 5 метров из доски 50х150 мм — крайне не желательно. Очень велика вероятность, что это кровля окажется на чердаке или хуже на головах жильцов дома.

В четвертых, само качество исходного пиломатериала.
Этот момент стал крайне важен, особенно с водом в действие системы ЕГАИС. Эта система подразумевает учет движения древесины внутри страны.
Система введена — стало все более прозрачно, но повлекло это тем самым к резкому удорожанию древесины на рынках и переориентации производителей на экспортные зарубежные рынки. Туда продавать древесину куда выгодней.
Нам же достается не так чтобы лучшее качество.
Какие тут есть варианты — немного вариантов — только тщательно отбирать продукт на рынке или там, где вы хотите купить брус или доску для ваших стропил.

Какие есть альтернативы брусу и доске для стропил в доме?

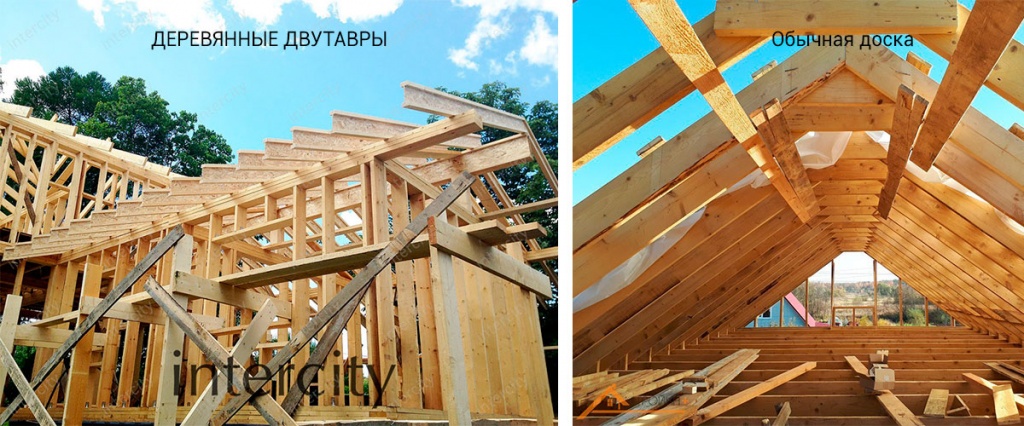

На самом деле альтернатив крайне мало: деревянные двутавровые балки и ферменные конструкции (деревянные фермы).
Первые хороши на длинных пролетах, имеют высокую несущую способность. Размер (высота) стропильной ноги из двутавров может достигать 300х400 мм. Это и плюс и минус. Плюс использования — укладывай утеплителя в нее сколько удобно -тепло, и заливай на кровлю хоть бетон — все выдержит.
Минус — может не подходить под некоторые архитектурные стили.

Ферменные конструкции всем хороши кроме цены. Причем эта цена вылезает на всех этапах — производство фермы, транспортировка фермы, установка фермы кранами. Очень накладно.

Что надо знать, чтобы правильно подобрать сечение и размер стропильной ноги (стропилы)?

1. Конфигурацию кровли- количество скатов, угол наклона
2. Длина пролета вашей конкретной кровли. Максимальная длина между точек опирания.
3. Снеговой регион (ваш регион)
4. Тип покрытия

Я могу только посоветовать воспользоваться данным калькулятор для расчета и подбора типа балок (двутавров). Вот ссылка на калькулятор. Там все в целом не сложно.

Резюмируя. Нужно любой брус, доску, балки и прочее, что вы хотите использовать в качестве силовых конструкций, в том числе в качестве стропил на крышу своего дома, обязательно рассчитывать по прочности. Иначе потом будет много проблем.
Удачи!

Элементы стропильной системы – из чего состоит конструкция, правила устройства

Для обеспечения надёжности крыши при её обустройстве наибольшее значение имеет прочность несущих систем, функцию которых главным образом выполняют стропильные конструкции. Устройство скатной кровли может быть различным, в зависимости от типа и тяжести кровельного покрытия.

Разновидности стропильных систем

Различают несколько типов стропильных сооружений, в частности:

  • наслонные;
  • висячие;
  • комбинированные.

Каждый из указанных вариантов имеет свои отличительные характеристики и особенности. В зависимости от разновидности конструкции, элементы стропильной системы также могут различаться. Однако во всех случаях основным предназначением стропил является обеспечение надёжности кровли по отношению к различным нагрузкам.

Нагрузки на кровельное покрытие, в свою очередь, также подразделяются на несколько типов:

  • Постоянные, куда относится вес самой кровли со всеми её составляющими.
  • Временные, такие как дождь, снег, ветровые порывы, вес рабочих, выполняющих кровельные работы и т. д.
  • Нестандартные, например, возникающие при землетрясениях и прочих непредвиденных ситуациях.

Поскольку основная часть нагрузки в любом случае выпадает на стропильную кровельную систему, необходимо как следует позаботиться о её прочности и надёжности. Грамотное устройство кровли из стропил является гарантией долговечности крыши в целом. Важным при этом является правильный выбор разновидности несущих сооружений, а также материалов для их изготовления. С этой целью стоит более подробно рассмотреть основные типы стропильных систем – что входит в них, каковы их основные характеристики, особенности монтажа и прочие технологические свойства.

Читать еще:  Как установить пластиковую водосточную систему

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.

Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

  • Устройство стропильной системы крыши из деревянных элементов обходится значительно дешевле по сравнению с прочими материалами.
  • Конструкция скатной крыши с деревянными стропилами легче по весу, а значит, оказывает меньшую тяжесть на фундамент и стены.
  • Деревянная стропильная система кровли более проста в монтаже.
  • Зачастую прочие внутренние конструкции крыши также изготавливаются из дерева. В результате, сборка стропильной системы деревянной крыши из того же материала облегчает соединения между элементами, являясь наиболее приемлемым вариантом.

Деревянные элементы наслонной системы

Если же говорить о том, что входит в стропильную систему наслонного типа, то основные элементы здесь следующие:

  • стропильные ноги;
  • мауэрлат;
  • подкосы;
  • стойки;
  • лежни;
  • распорки;
  • коньковая балка (прогон).

Помимо этого, для устройства скатных крыш по деревянным стропилам используется ряд дополнительных приспособлений и элементов, таких как болты, скобы, нагели, металлические пластины и т. д.

Висячие стропильные системы

Такие конструкции имеют только две точки опоры, которыми они упираются к стенам здания, и выполняют свою функцию посредством изгиба и сжатия. Нагрузка, падающая на подобное устройство, довольно велика, и часть ее передается на стены. С целью уменьшения тяжести, падающей на стропила и стены, у основания стропильных ног обычно монтируется затяжка, выполняющая одновременно функции балки перекрытия.

В простейшем случае стропильная система висячего типа состоит из стропильных ног, мауэрлата и дополнительных связующих конструкций. Стоит отметить, что в названиях элементов стропильных систем используется строительная терминология, знакомая далеко не всем. Стропильные ноги – это те же самые балки, часто называемые просто стропилами. Они образуют основной каркас несущей конструкции кровли. Мауэрлат представляет собой бревно или брус, который может изготавливаться из различных материалов, и служит крайней нижней опорой для стропил. В случае стропильных сооружений висячего типа он укрепляется железобетонным поясом для придания большей прочности.

Висячие стропильные системы обладают следующими достоинствами:

  • высокая жёсткость конструкции;
  • простота проектировки и монтажа;
  • отсутствие в структуре стропильного сооружения сложных узлов и механизмов.

Конструкции из стропил висячего типа чаще всего находят применение для нежилых строений, либо для жилых зданий с двускатными крышами.

Комбинированные стропила

В ряде случаев в строительстве приходится иметь дело с обустройством стропильных систем для многоскатных, ломаных и прочих сложных кровель. Такая работа довольна сложна и требует особого мастерства и умения. Обычно в подобных ситуациях используется чередование висячих и наслонных стропильных конструкций.

С целью повысить жёсткость сооружения снизу от конькового прогона производится установка стойки с подкосами. В результате, промежуток между боковыми опорами становится возможным увеличить до 10-12 метров.

Устройство элементов стропильной системы

Крепление нижних частей системы стропил производится к мауэрлату, который, в свою очередь, устанавливается и крепится к верхней поверхности несущих стен. Для прочной фиксации мауэрлата к стене в ней производится установка резьбовых шпилек, на которые он насаживается, закрепляясь посредством гаек. Вместо шпилек для монтажа мауэрлата иногда используются анкерные болты.

Диаметр бруса для мауэрлата обычно составляет 18-20 сантиметров. Важно отметить, что между стенами и мауэрлатом необходимо присутствие гидроизоляции.

Другим важным элементом для монтажа стропильной системы является коньковый прогон. К нему стропильные конструкции крепятся в своей верхней части. Сам же прогон в концевых частях чаще всего фиксируется к торцевым стенам строения. Фактически, посредством конькового прогона стропильные ноги соединяются в верхней части в единую конструкцию. Поэтому прочность его имеет особенно большое значение, а монтаж должен производиться на основании точных расчётов, с соблюдением всех технологических правил.

Если в соответствии с проектом в поперечных стенах строения имеются некоторые интервалы, тогда возникает необходимость в использовании дополнительных опор, таких как подкосы, шпренгели и стойки.

При обустройстве стропильной системы кровли следует уделить существенное внимание силе ветровых нагрузок, выпадающих на кровельные фронтоны. Поскольку при прямом воздействии сильных порывов ветра фронтоны принимают на себя довольно значительную нагрузку, это может в определённой степени повлиять на прочность кровельной конструкции. Поэтому уместным будет уменьшить на них давление ветра, установив диагональные связующие элементы. Их функцию могут выполнять доски сечением в 3-4 сантиметра, монтаж которых произведён к основанию стропильных ног.

Особо тщательное внимание требуется при обустройстве стропильных сооружений для сырых деревянных срубов, поскольку в этом случае материалу требуется усадка. Одним из возможных вариантов является выжидание необходимого времени для высыхания древесины, однако в сырое время года на это может потребоваться довольно значительный срок, а отсрочка строительства возможна не всегда. Оптимальным решением в таком случае может послужить установка скользящих опорных конструкций, либо компенсаторов усадки – винтовых домкратов.

Монтаж скользящих опор технологически более прост и может быть осуществлён собственными силами, в то время как установка винтовых домкратов должна осуществляться только специалистами с высокой квалификацией (требует высокой точности производимых расчётов и работ).

Свойства материалов, из которых изготавливаются конструкции

Выше уже было отмечено, что дерево является одним из самых распространённых материалов при обустройстве стропильных систем, что связано с его низкой стоимостью, лёгким весом и простотой в монтаже. Наряду с этим, деревянные стропильные конструкции имеют и свои недостатки: они менее прочны и долговечны по сравнению с металлическими, могут впитывать влагу, а значит изменять некоторые свойства даже после усадки. Для компенсации последнего фактора наилучшим вариантом является использование скользящих креплений и опор.

Стропильные сооружения нередко изготавливаются также из других, более прочных материалов. Наибольшее распространение среди них имеют металлические и железобетонные конструкции. Конечно, они значительно прочнее и надёжнее деревянных, однако вместе с тем во много раз превышают их по весу. По этой причине, монтаж и крепление таких стропил является достаточно трудоёмким процессом. Ещё одним минусом является то, что если конструкция уже готова, очень трудно вносить в неё какие-либо изменения и корректировки.

Железобетонные и металлические стропила оказывают значительную тяжесть на фундамент и несущие конструкции, а потому применение их возможно только для прочных каменных или бетонных строений.

В последнее время на рынке строительства появились также полимерные изделия для обустройства стропильных систем, однако этот вариант пока новый и не испытанный временем. Ввиду отсутствия достаточного опыта по использованию таких стропил, нужно как следует подумать, прежде чем выбирать их для обустройства кровли.

Как видно, при выборе материала для устройства стропильной системы необходимо основательно взвесить все плюсы и минусы тех или иных вариантов. Правильный выбор стропил служит гарантией того, что кровельное покрытие будет иметь надёжную и прочную основу, способную прослужить долгие годы без каких-либо проблем в процессе эксплуатации.

Деревянная стропильная система кровли

Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

Стропильная система – разновидности, расчет нагрузок, оптимальные конструкции и идеи по монтажу (95 фото)

Занимаясь выбором проекта будущего дома, обратите внимание на конструкцию будущей крыши. Самыми простыми принято считать односкатные и двухскатные крыши. Хотя, не каждого клиента может полностью устраивать простой внешний вид его будущего сооружения.

На самом деле 2-скатная крыша самая надёжная и распространенная конструкция среди архитекторов и строителей, её предпочитают и благодаря простоте своего сооружения.

За такую крышу может взяться даже непрофессиональный специалист без опыта и строительного образования, и при этом справиться с поставленной задачей на отлично.

Мы же с Вами давайте поближе рассмотрим все виды стропильных систем, которые могут применяться в строительстве. Получив необходимый минимум информации, можно будет сразу же разобраться в сложностях построения той или иной стропильной конструкции и определиться с выбором будущей стропильной системы.

Как было замечено выше, специалисты рекомендуют применять двухскатную стропильную систему, объясняя это многочисленными плюсами и богатыми возможностями данной конструкции.

Двускатная крыша (разновидности стропильной системы)

Существует 3 вида двухскатных крыш:

  • наклонные стропила;
  • висячие стропила;
  • комбинированные стропила (включают в себя конструкцию из наклонных и висячих стропил).

Висячий тип стропил применяется, когда расстояние между стенами дома не превышает 10 метров и отсутствуют промежуточные конструкции-перегородки и стены. Такая крыша дает определенную нагрузку на несущие стены.

Понизить уровень сопротивления можно при помощи затяжки, формирующей треугольник у основания из металла или дерева. Роль затяжек обычно берут на себя балки перекрытия. Их применяют в качестве конструкций чердачного этажа.

Когда расстояние между внешними стенами свыше 10 метров, используется опорная балка.

Факторы, оказывающие влияние на выбор той или иной конструкции крыши:

  • Уровень осадков в данном регионе;
  • Материальные возможности хозяина дома;
  • Применяемый кровельный материал (мягкая черепица или керамическая);
  • Использование пространства крыши в качестве жилого или нежилого помещения. Оборудование чердачного этажа или полноценного жилого пространства с комнатами или зоной отдыха;
  • Погодные условия и климат.

Специалисты по кровельным системам и архитекторы особое внимание уделяют уровню осадков в выбранной местности, обилию и плотности снегопадов (дождей). В заснеженных северных регионах не используют крыши с малым углом наклона скатов. Снег на таких крышах задерживается и может привести, как минимум, к деформации конструкции или к полному разрушению крыши и дома.

Виды стропильных систем

Как было отмечено чуть выше, самыми надежными считаются односкатные и двухскатные стропильные системы, но бывают и другие виды стропильных систем.

В зависимости от погодных условий, назначения будущего сооружения, особенностей местностей, специалистами применяются различные виды конструкций крыш: односкатные, двухскатные, плоские, вальмовые, многощипцовые, четырёхскатные, полувальмовые, ломаные, мансардные, полувальмовые. Ознакомиться с фото стропильных систем можно ниже.

Двускатная крыша своими руками

Убедив Вас в том, что двухскатная крыша самый оптимальный выбор для Вашего дома, рассмотрим устройство стропильной системы.

Напомним, что крыша должна обладать должным запасом прочности и выдерживать природные нагрузки — сильный ветер, осадки (снег, град, дождь). Сюда же можно отнести вес человека и кровли.

При грамотном построении крыши с 2-мя скатами, нагрузка на стены распределяется равномерно. Такая конструкция крыш чаще всего применяется при одноэтажной застройке.

Расчет крыши с двумя скатами

Выполняя расчет стропильной системы двухскатной крыши, следует уделить внимание используемому материалу (кровли), а также техническим требованиям в сфере архитектуры и строительства:

Угол наклона двухскатной крыши должен быть более 5°. В некоторых случаях этот показатель достигает отметки в 90°.

В той местности, где погодные условия не самые лучшие и постоянно прослеживаются дожди и снег, скаты делаются крутыми. В подобной ситуации угол выбирают в пределах 35-40°. Тогда это предотвращает задержку воды и снега на поверхности крыши.

Читать еще:  Вентиляция кровли из металлочерепицы — 2 способа защиты конструкции от влаги

Однако, с таким углом кровли невозможно возвести дополнительный этаж с чердачными помещениями. Выходом из ситуации послужит ломаная стропильная система крыши. Сверху такая конструкция будет пологой, а снизу с резким уклоном.

Пологие крыши активно применяются в местностях с сильными порывами ветра. При постоянном ветре уклон делают 15-20°, чтобы защитить покрытие кровли.

Оптимальным выбором будет что-то промежуточное, когда скат подбирается не самый крутой. Обратите внимание, чтобы наклон не был слишком пологим.

Не стоит делать слишком большой угол наклона, это повлечет за собой дополнительные расходы на сооружение крыши из-за парусности будущей конструкции крыши.

Выполняя монтаж стропильной системы, сначала следует ознакомиться с основными элементами конструкции:

  • Мауэрлат — брус, крепящийся по периметру дома на верхнюю плоскость стен;
  • Опоры и стойки;
  • Лежни — опорная система брусьев, монтируемые на колонные или несущую систему перегородок;
  • Прогоны — элементы опоры, укладываемые вдоль оси конструкции крыши, используются стойки;
  • Балки перекрытия.

Висячие стропила своими руками

Стропильная система своими руками на примере висячих стропил подразумевает на первом этапе установку балки перекрытия и мауэрлата. Полное отсутствие каких-либо опор (вертикальных, горизонтальных). Не требуется установка стоек и прогонов.

По шаблону размечают центральную часть крыши, где будет располагаться конек. Для этого используют доски фронтоны прибитые по центру. На самих фронтонах делают пометки высоты будущей конструкции кровли.

Стропила для крыши дома своими руками

Тема настоящей нашей статьи: Стропила для крыши дома своими руками. Советы и рекомендации.

Строим крышу

Как сделать стропила для крыши

Выполнить стропила можно из металла или дерева. Кроме того, существуют варианты, в которых скомбинированы оба материала. Так или иначе, наиболее распространенным типом являются деревянные стропила, поэтому стоит рассмотреть подробнее именно их особенности.

Изготовление стропил предполагает два пути:

Подготовка на заказ.

В первом случае нужно наличие специального оборудования и некоторых навыков по работе с деревом, во втором достаточно обратиться на завод, где в профессиональных условиях будет выполнено создание стропил с необходимыми параметрами. Как правило, заводские стропила выполняются с пластинами из металла, обеспечивающими надежность соединений. Стропила такого типа позволяют выполнять каркасы любой степени прочности. Кроме того, на заказ можно сделать стропильные фермы целиком, а также заказать сборку других элементов.

Для создания стропил своими руками подходят другие способы обеспечения надежного соединения. Это:

Соединение с использованием хомутов.

Соединение с помощью шипов и пазов.

Второй способ встречается наиболее часто. Важно знать, что он подходит только для тщательно высушенной древесины – влажное дерево может усохнуть в процессе эксплуатации, что приведет к нарушению прочности крепления. Такой ситуации можно избежать, соединяя элементы с помощью болтов, но подобный вариант несколько ослабляет бревна и доски.

Крепление элементов

С помощью кобылки.

Примыканием к мауэрлату.

Обратите внимание на то, что соединение с затяжкой должно оснащаться зубом или шипом, иначе может произойти скольжение стропильной ноги. Кроме того, при строительстве крыши над домом из деревянного сруба, мауэрлатом служит верхний венец, к которому и крепятся фермы.

Установка стропил согласно типам крыш

Проще всего разобраться, как установить стропила на крыше, в случае с односкатной конструкцией. В таком случае скат опирается на противоположную стену, угол наклона зависит от высоты подпор. Как правило, он составляет около 45-60 градусов. Балки стропил располагаются строго параллельно друг другу, как и при устройстве двускатной крыши.

Тем не менее, двухскатная отличается большей сложностью. Балки стропил такой конструкции соединяются на коньке, опираясь снизу на мауэрлат или специальные опоры.

Расчет стропил крыши

Выполнять расчет стропил крыши лучше всего во время проектирования дома. Так надежность крыши будет максимальной, ведь будут учитываться все особенности конструкции и тонкости процесса эксплуатации.

Резюмируем материал

Стропильная система представляет собой основу всей конструкции крыши. Ее состояние определяет внешний вид дома, безопасность пребывания в нем и продолжительность эксплуатации кровли без необходимости серьезного ремонта. Поэтому так важно выполнить все работы на этапе возведения стропильной системы максимально точно и качественно.

При желании, можно сделать стропила для крыши своими руками. Они выполняются из дерева или металла, чаще всего можно встретить элементы из сосны. Используются разнообразные методы соединения, обеспечивающие наибольшую жесткость конструкции.

Заключение

Сложность работы зависит от типа крыши. Стропила двухскатной крыши отличаются достаточной простотой и удобством в работе, не уступают им и стропила односкатной. Некоторые конструкции – шатровая или ломаная – требуют большего внимания к деталям. Так или иначе, справиться с работой вполне под силу начинающему строителю – главное, заранее разобраться, что же представляет собой конструкция стропил крыши, и рассчитать количество строительных материалов, необходимое для строительства.

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

  1. Стропильная система: правила расчета и разработки
  2. Элементы стропильной конструкции
  3. Материалы для изготовления стропил
  4. Выбор стропильной системы: висячие и навесные конструкции
  5. Особенности обустройства стропил на разных крышах
    • двускатная крыша
    • шатровая крыша
    • вальмовая крыша
    • ломаная крыша
  6. Двухскатная крыша: установка стропил своими руками
    • расчет угла наклона и нагрузок
    • монтаж мауэрлата и стропил
  7. Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

  1. Угол наклона крыши:
    • 2,5-10% — плоская кровля;
    • более 10% — скатная кровля.
  2. Нагрузки на крышу:
    • постоянные – общий вес всех элементов «кровельного пирога»;
    • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

  1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
  2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
  3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
  4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
  5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

  • основание постройки квадратной формы;
  • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

  1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
  2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
  3. Монтаж стропильных ног.
Читать еще:  Высота дымохода над крышей

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

  • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
  • при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

  1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
  2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
  3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
  4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
  5. Фермы поднять на крышу и прикрепить к мауэрлату:
    • установить фронтальные (крайние) фермы;
    • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
    • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
  6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
  7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

  1. Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
  2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
  3. Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
  4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Скатные крыши по деревянным стропилам

Виды скатных крыш

Скатные крыши являются традиционной конструкцией и в зависимости от объемно-планировочного решения здания принимают различную форму (рис. 1.13). Несущие конструкции стропил также разнообразны.

Для крепления кровельных материалов по стропилам устраивают обрешетку из досок или брусков (в зависимости от материала кровли). Наличие обрешетки в конструкции крыши позволяет применять не только поэлементную установку ее деталей, как представлено на рис. 1.14 и 1.15, но и крупноэлементную. Для этого на деревообрабатывающих заводах изготавливают несущие рамы продольных опор, стропильные щиты, объединяющие стропильные ноги и обрешетку, коньковые фермочки, что позволяет ускорить монтаж крыши (рис. 1.16).

Схемы и элементы скатных крыш

При наличии в здании промежуточных опор применяют наслонные стропила (рис. 1.17 и 1.18), а при отсутствии внутренних опор — ви-

Рис. 1.13. Основные типы и элементы скатных крыш: a — односкатная; б — двускатная; в — четырехскатная (вальмовая); г, д — полувальмовая; е — шатровая; ж — многоскатная

Рис. 1.14. Узлы 1—4, а несущих конструкций наслонных стропил:

  • 1 внутренняя несущая стена; 2 — подкладка; 3 — гвозди; 4 — подкос;
  • 5 — стойка; 6 — накладка; 7 — прогон; 8 — гвозди; 9 — стропильная нога; 10— рубероид; 11 — пилястра (под прогон) торцевой стены; 12— коньковая накладка кровли; 13 — гвозди с оцинкованными шляпками

сячие стропила или фермы. Для уменьшения количества ферм применяют также комбинированную систему из висячих и наслонных стропил. Схемы и узлы стропильных конструкций представлены на рис. 1.14—1.17 и 1.18.

Рис. 1.15. Узлы несущих конструкций крыш: А — опирание стропильных ног крыши на стену здания; Б — опирание стропильных ног крыши здания и примыкающей веранды на стену здания; 1 — шлакоизвестковая корка; 2 — утеплитель; 3 — слой пергамина или прокладочного рубероида; 4 слой цементного раствора; 5 — панель перекрытия; 6 ерш; 7— скрутка; 8— стойка веранды; 9— прогон крыши веранды; 10— вставка между стропилами веранды; 11 — стропильные ноги крыши веранды; 12— мауэрлат; 13 стропильная нога; 14 гвозди; /5 —опорный брусок; 16 кобылка

Рис. 1.16. Схемы и общий вид индустриальной конструкции наслоных стропил: а — для зданий с одной внутренней стеной; б — то же, с двумя; в — общий вид конструкции при стропильных щитах со сплошной дощатой обрешеткой; г — то же с разреженной обрешеткой из брусков;

1 — карнизный щит; 2 — стропильный щит; 3 — стропильная фермочка; 4 — верхний щит; 5 — опорный брус; 6 — продольная рама

Рис. 1.17. Схемы и элементы деревянных несущих конструкций скатных крыш: А — наслонные стропила; Б — то же, висячие; а — для односкатных крыш; б — для двухскатных; 1 — мауэрлат; 2 — внутренняя пилястра;

3 — ригель; 4 — схватка

Рис. 1.18. Схемы несущих конструкций деревянных крыш с наслонными стропилами: а — здание с двумя пролетами от 3 до 7 м; б-здание с двумя неодинаковыми пролетами до 7 м; в — здание с тремя пролетами; г — здание с двумя одинаковыми пролетами и пристроенной верандой; 1 — мауэрлат; 2 — стропильная нога; 3 — стойка; 4-накладка; 5— прогон; 6-подкос; 7-щипцовая стена; 8— кобылка; 9-затяжка; 10-ветровая связь;

Стропильная система крыши — понятие и способы изготовления

Прочность крыши зависит от основы её конструкции — несущих элементов. Традиционно ими являются стропила. Стропильная система крыши держит на себе вес всей кровельной конструкции, которая в свою очередь должна удерживать дополнительные виды нагрузок – ветровую и нагрузку накапливающегося на крыше зимой снежного покрова. Поэтому строительство крыши — это вопрос к которому требуется подойти с особой внимательностью и точностью.

Стропильная система крыши

Стропильная система крыши частного дома состоит из следующих элементов:

Мауэрлат

Длинный брусок из смолистого ствола любого хвойного дерева. Его укладывают вдоль наружной несущей стенки по периметру дома, закрепив анкерами или особыми резьбовыми стержнями. Мауэрлат служит для равномерного распределения нагрузки и передачи её от стропил несущим стенам.

Стропильная нога

Деревянные брусья из которых возводиться контур скатной кровли характерной треугольной формы. Кровля должна выдерживать сильнейшее воздействие ветра, снега и прочих атмосферных аномалий.

Чтобы максимально её укрепить стропильные ноги равномерно распределяют вдоль кровли с шагом, не превышающим 1.2 метра. В зависимости от веса кровли шаг стропил может еще более снижаться.

Лежень

Брусок из дерева, подобно мауэрлату помогает перераспределять нагрузку он кровельных стоек на стены здания. Укладывается над внутренней несущей стеной дома.

Затяжка

Важнейший узел висячей стропильной системы. Брусок, уложенный таким образом, чтобы служить основой треугольника кровли. Этот элемент не позволяет скатам крыши разъезжаться под действием своего веса.

Стойки

Элемент кровли, представляющий собой вертикально установленный брусок квадратного сечения. Этот брусок принимает нагрузку от конька крыши и передает её внутренней несущей стене. Так же, как опоры могут устанавливаться и под стропильные ноги.

Подкос

Элемент, служащий для укрепления конструкции кровли. Подкосы соединяют кровельные ноги с лежнем, образуя конструкцию в форме ромба. Совокупность затяжки и подкосов с обеих сторон называется фермой. Такая конструкция способна выдержать вес кровли даже в том случае, если проем очень большой.

Обрешётка

По длине всей крыше поперек ног стропил своеобразными ступеньками закрепляются тонкие гладкие доски. Они скрепляют в единую конструкцию стропильные ноги. На обрешётку монтируется облицовка крыши – кровельное покрытие. Если предполагается покрывать крышу мягкой кровлей обрешётку нужно делать практически сплошной. Лучшим материалом для этого считаются листы фанеры.

Конек крыши

Верхняя часть треугольника кровельной конструкции. Вверху в месте соединения двух противоположных стропильных ног вдоль всей крыши крепится деревянный брус квадратного сечения. Таким образом, получается мощный узел, который не позволяет крыше разрушиться.

Свес крыши

Это нижняя часть скатной крыши, выступающая примерно на полметра от периметра здания. Это делается для того, чтобы дождевые потоки, стекающие по кровле, не попадали на внешние несущие стены и не разрушали их.

Кобылки

Эти элементы крыши применяются лишь тогда, когда длины стропильных ног не хватает для обустройства свеса. В этом случае их удлиняют, соединяя с досками меньшего сечения.

Стропильная система крыши — кобылки

Перед возведением кровли серьезные подрядчики всегда проводят анализ преобладающих показателей силы ветра в районе застройки и средней высоты снежного покрова. Такие исследования позволяют создать необходимый запас прочности для будущей крыши.Для достижения нужной прочности конструкции, необходимо надежное скрепление стропил друг с другом и фасадом здания.

Деревянные стропила, благодаря простоте изготовления и несложному монтажу, используются при постройке загородных домов малоэтажек. Поверхность таких стропил легко обрабатывается.

Это позволяет быстро и без использования сложного оборудования подогнать систему стропил под габариты уже возведенного здания, исправив небольшой брак, допущенный каменщиками при кладке стен. Подобная процедура практически невозможна при возведении крыши с использованием металлических стропил или железобетонных конструкций.

Стропильная система крыши

Для скрепления стропил применяются такие соединительные детали как хомуты и скобы. Тем не менее, наиболее часто в качестве соединения по старинке применяют гвозди. Такое соединение имеет существенный изъян. Когда спустя несколько лет древесина высыхает, оно утрачивает свою прочность.

Куда более надежным является метод болтового соединения. Но и здесь, каналы, просверливаемые для вворачивания болтов, вызывают частичное ослабление стропильной конструкции. Практика показывает, что наибольшей прочностью обладает крепеж металлическими скобами или хомутами.

Менее гибкий, но куда более надежный способ изготовления системы деревянных стропил является их промышленное производство. Отдельные стропила изготавливаются серией в условиях заводского цеха, с использованием точного оборудования и хорошо подобранной древесиной, отвечающей жестким стандартам. Изготовленные деревянные стропила соединяются стыковыми планками в крупные конструкции – фермы.

Упакованные фермы доставляют на место строительства. Затем, как в увеличенном в несколько раз детском конструкторе из отдельных ферм собирается полная кровельная система. Такая технология обеспечивает быстрое возведение стропильной системы. Дополнительными опциями при изготовлении ферм промышленным способом является пропитка ферм антисептиками и растворами, повышающими устойчивость древесины к возгоранию. Данные процедуры обеспечивают безопасность и долговечность как кровли, так и всего здания.

Стропильная система крыши — готовые фермы для крыши

Технология соединения гарантирует высокую прочность всей конструкции и невозможность смещения отдельных узлов системы стропил в процессе естественного усыхания древесины. О видах и особенностях стропильной системы вы сможете познакомиться также в этом видео:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
