Выход на кровлю через слуховое окно

Слуховые окна на крыше: рассматриваем устройство

Слуховые окна на крыше не только обеспечивают доступ дневного света в чердачные и мансардные помещения, но и добавляют привлекательности внешнему виду здания. Существуют различные варианты их конструкций и стилей оформления. О наиболее популярных схемах реализации мы и поговорим в этой статье.

Виды слуховых окон

К устройству окон требования достаточно высоки. Конструкция должна иметь необходимую прочность, обеспечивать достаточный уровень освещенности и вентиляции помещения под крышей, органично вписываться в архитектурный облик сооружения, делая его узнаваемым.

Слуховые окна пользуются популярностью на протяжении многих веков. Мода на их внешний вид постоянно менялась, и сегодня слуховые и мансардные окна могут существенно различаться по своим конструктивным особенностям и дизайнерскому оформлению.

Помимо оконных конструкций, вмонтированных непосредственно в плоскость крыши, популярностью пользуются окна с вертикальным остеклением:

• без боковых стен, с фронтоном в плоскости здания;
• с боковыми стенами и фронтоном в плоскости здания;
• с боковыми стенами и фронтоном вне плоскости здания.

Активно используются небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости. Среди конструкций с боковыми стенами слуховые окна на крыше различаются по типу своей кровли:

• односкатные;
• двухскатные;
• вальмовые;
• арочные (с полуциркульной или лучковой аркой);
• плоские французские.

Расположение и тип окошек должны выбираться с учетом стиля сооружения, мест размещения обычных окон. В противном случае они на крыше будут восприниматься как чужеродный элемент.

Проектирование окон

Проектирование и монтаж слухового окна следует выполнять согласно требованиям СНиП (СНиП II-26, СНиП 21-01). Невзирая на конструктивные особенности и стиль выбранной конструкции, необходимо соблюдать строительные правила и нормы. Это позволяет обеспечить необходимую надежность и долговечность данного сооружения без ослабления эксплуатационных параметров кровли здания.

В число ключевых требований СНиП по слуховым окнам входит:

• установка допустима в случае, если угол наклона ската кровли составляет 35 градусов и более;
• надстройки должны располагаться на регламентированном расстоянии от наружных стен здания;
• створки, открывающиеся и расположенные на слуховом окне должны иметь минимальный размер 0.6×0.8 м, а значит допустимый размер окна на крыше составит 1.2×0.8м;
• если предусмотрено обустройство окна с вальмовой крышей и четырехугольным проемом, его фасад не может являться продолжением стены здания.

ГОСТ предусматривает использование различных материалов для облицовки. Это может быть медь, листовой металл, черепица. По своим конструктивным особенностям окна в крыше могут различаться отсутствием или наличием выступа крыши, собственной кровли, водосточного желоба. Проем большого размера может иметь балкон, что выглядит особенно интересно и привлекательно. Окна-люкарны отличаются наличием боковых стенок и полностью остекленного фасада.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Треугольные проемы в крыше следует располагать по одной линии с окнами, расположенными ниже в стенах здания, чтобы не нарушить архитектурные пропорции сооружения.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания.

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Не допускается использование врубок и врезок, ослабляющих стропильные балки.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Укороченные стропила рекомендуется выполнять, используя универсальный шаблон, это существенно ускоряет работу.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

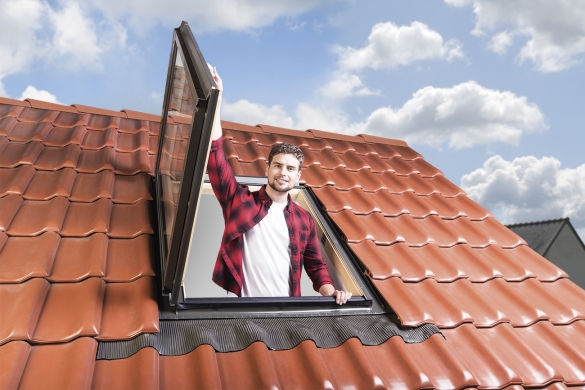

Сервисные окна: удобный и безопасный выход на крышу

Построил и забыл – это утопия, к которой можно стремиться, но по понятным причинам никогда не достичь. Какими бы совершенными ни были технологии и качественными материалы, дом – «живая» конструкция, нуждающаяся в обслуживании. И если до первого ремонта фасада могут пройти годы, то крыше, а особенно, расположенному на ней оборудованию и элементам инженерных систем, требуется регулярное внимание и уход. Для доступа на крышу одноэтажного дома необходимо соответствующее оснащение, не говоря о полутораэтажках с мансардами или двухэтажных коттеджах. Чтобы не заморачиваться с приобретением и хранением всевозможных громоздких лестниц или тур, в самой крыше устраивают безопасный и удобный выход. Совместно со специалистом компании FAKRO рассмотрим специализированные и универсальные сервисные окна, снимающие проблему доступа на крышу независимо от этажности и типа кровли.

Содержание

Зачем нужны сервисные окна в крыше

Даже при самых благоприятных условиях, когда строительство проводилось без грубых ошибок и в обозримом будущем необходимость в ремонте кровли не возникнет, доступ на крышу периодически нужен. И вот для чего:

• Для обслуживания – при наличии камина или котла, обследование и чистку дымохода проводят минимум перед каждым отопительным сезоном. Также в уходе нуждаются и элементы водосточной системы, забивающиеся листвой и другим мусором, что снижает их функциональность. Когда речь идет о мансардном этаже, после обильных снегопадов необходимо счищать снег в зоне установки мансардных окон.
• Для монтажных работ – телевизионные антенны сегодня редкость, а вот установка оборудования для обеспечения доступа к беспроводному интернету за городом, только набирает обороты. Также в ходу разнообразные погодные датчики, монтируемые, в том числе и на крыше.
• На случай эвакуации – в ряде регионов с повышенной пожарной опасностью наличие люка, через который можно быстро эвакуировать членов семьи, многократно повышает шансы на спасение. Актуален он и в противоположной ситуации, когда нужно максимально оперативно оказаться на крыше из-за затопления.

Не стоит сбрасывать со счетов и возможность проветривания чердачного пространства, так как избыток влаги чреват такими негативными последствиями, как намокание утеплителя и элементов стропильной системы. И если влажный утеплитель – это повышение теплопотерь, то влажные лаги грозят куда более неприятными последствиями. Наличие сервисного окна позволит поддерживать помещение сухим и чистым, что особенно важно, когда чердак используется в качестве хранилища. А естественное освещение упростит эксплуатацию помещения.

Разновидности сервисных окон

Сегодня производители предлагают три вида сервисных окон: специализированные окна-люки, универсальные распашные окна для выхода на крышу и эвакуационные окна.

Сервисные окна-люки

Сервисные окна-люки предназначены для установки в неотапливаемых помещениях под крышей. Это могут быть как холодные чердаки в капитальных домах, так и мансардные комнаты в сезонных летних дачах. Обеспечивают удобный и безопасный выход на крышу и эффективное проветривание помещения. Окна-люки устанавливаются в крыши с углом наклона от 15 до 70˚, выпускают модели с открыванием по верхним петлям на угол от 120 до 180˚, а также с боковым открыванием на угол до 90˚.

Изготовление слухового окна на крыше своими руками

В кровле дома располагают остекленный проем для поступления естественного света и воздуха в мансардное помещение. Иногда слуховое окно объединяют с выходом на крышу. Неправильное проектирование и ошибки при монтаже ведут к обрушению конструкции кровли. Проемы дополнительно уравнивают атмосферное давление в пространстве под кровлей и снаружи, улучшают экстерьер строения.

Определение слухового окна и его функции

Слуховые проемы устраивают в скатных крышах, их выполняют не только классической прямоугольной формы, но также делают треугольными, трапециевидными, круглыми. Функциональные отверстия чаще встречаются в частных коттеджах, особняках, поэтому повышенное внимание уделяют их внешнему виду и сочетанию с отделкой и конструкцией дома.

Через просветы в кровле вентилируется комната, освещается пространство, зрительно увеличивается площадь небольшого помещения. Отсутствие проемов намного снижает полезность и уют чердачного пространства, делая его отделенным от внешнего мира. Окно на крыше существенно влияет на пропорциональное восприятие кровли, поэтому его конструкцию детально продумывают.

Устройство слухового окна

Вначале определяются с каркасом окна. Какой бы ни была форма проема и конструкция надоконного домика, строение несущего остова люкарны не должно нарушать целостность стропильной системы или ослаблять ее прочность.

Основные элементы устройства:

• лобовые балки между стропилами;
• вертикальные стойки на стропильных ногах;
• прогоны поверх подпорок;
• дополнительные стропила от ригелей до конька;
• оконная рама;
• обрешетка, уложенная на стропилах по форме крыши над оконным проемом;
• кровельное покрытие по типу основного настила.

Организовать на крыше дополнительный просвет без вмешательства в несущий кровельный каркас трудно, поэтому инженеры-строители рекомендуют возводить окна одновременно со строительством дома.

Разновидности по конструкции ската крыши

Чердачное окно имеет крышу, которую оформляют по общим правилам обустройства кровельного настила. Рама проема может находиться в плоскости ската и быть наклонной, но чаще оконную коробку выносят и ставят вертикально. Для образовавшегося «скворечника» делают крышу различной конфигурации.

• плоское покрытие;
• односкатная четырехугольная крыша;
• двускатная четырехугольная;
• полукруглая;
• треугольная;
• трапециевидная панорамная;
• стеклянный фонарь.

Слуховые просветы располагают в торцевой стене(фронтоне), иногда дормер в крыше ставят над кровельной плоскостью. Внутри крыши монтируют антидормеры (утопленная форма).

Плоская

Такие типы покрытий над окном обеспечивают максимальное поступление света и вентиляцию комнаты. Для плоского покрытия ставят дополнительную систему отвода воды, которую объединяют впоследствии с общим водостоком.

Плоскую крышу над окошком можно легко устроить самостоятельно:

• в крыше вырезают проем;
• подгоняют рамы по проекту;
• устраивают конструкцию кровли над окном;
• покрывают настил по обрешетке.

При проектировании учитывают высоту конька, степень вентилирования и освещенности. Обращают внимание на близость выходов котельных труб, выводов общей системы кондиционирования.

В работе по устройству участвует деревянный брус сечением 50 х 100 мм, который устанавливают в стропильную конструкцию под разными углами.

Четырёхугольная односкатная

Скат делают в форме трапеции, прямоугольника или квадрата, а размеры оконного отверстия определяют в зависимости от назначения комнат и требуемой степени освещения. По нормам ГОСТ площадь окон на чердаках должна находиться в диапазоне 1/6 – 1/8 от квадратуры пола.

Перед установкой односкатной крыши над проемом проверяют целостность основного каркаса. Если он поврежден или износились несущие элементы, с установкой окна нужно повременить до ремонта стропильной системы. Выпиливать часть стропил для увеличения расстояния можно, но затем нужно перераспределить нагрузку на другие балки методом установки дополнительных прогонов.

Скаты над проемом правильно стыкуют с наклонной плоскостью основной кровли, используют металлические фартуки и обделки из оцинковки.

Четырёхугольная двухскатная

Такой тип является самым распространенным т. к. сравнительно несложная конструкция органично вписывается в любые типы крыш.

При строительстве четырехугольного настила с двумя скатами нужно учитывать требования:

• устройство допускается, если наклон крыши от 35°;
• кровельные надстройки располагают на определенном расстоянии (0,8 – 1,0 м) от наружных несущих стен здания;
• минимальный размер распахивающихся створок 0,6 х 0,8 м, оконного проема — 1,2 х 0,8 м;
• высота над полом комнаты — не меньше 1 м.

Двухскатная крыша над люкарной увеличивает площадь мансарды за счет выноса. Скаты могут повторять уклон основной крыши, если окошко стоит на фронтоне.

Полукруглые

Такой тип перекрытия над просветом смотрится оригинально и в народе получил название летучей мыши. Кровля делается полукруглая, а под ней располагается окно такой же конфигурации или ставится круглая рама.

Форма волны над световым отверстием определяет разные подгруппы:

• плавная линия волны — летучая мышь;
• крутая волна с овальным окном — бычий глаз;
• комбинированный вид — летучая мышь, с односкатным покрытием изогнутой формы.

Основная кровля находит продолжение в настиле слухового проема и смотрится одним целым.

Круглое окно на чердаке смотрится красиво, но ставится редко из-за усложненного монтажа. Такие рамы делают с одной или двумя распашными створками или ставят глухие стеклопакеты. Последний вид используется редко, т.к. нет возможности ухаживать за наружным стеклом.

Треугольные

Окна треугольной конфигурации обрамляются скатами с крутым наклоном или делают пологими, проемы располагают на кровле или ставят на фронтоне. В такой конфигурации отсутствуют боковые стенки, поэтому легко решается вопрос экономии материалов, а также утепления и гидроизоляции. Форма просвета уменьшает поступление света на чердак, поэтому треугольники ставят реже или делают их несколько.

Треугольные типы гармонируют с двускатными крышами, но не всегда сочетаются с вальмовыми, полукруглыми или шатровыми крышами. Ставят рамы с конфигурацией отсеченных углов, при этом общая треугольность сохраняется, но по факту в таком окне может быть 4 – 6 углов. Для открывания створок чаще применяют поворотно-откидной механизм.

Панорамные

Конструкции такого типа обеспечивают большой обзор и максимально освещают внутреннее пространство. Крыша чаще имеет трапециевидную форму с прямым участком значительной протяженности. Окна выполняют без боковых стенок, делают невысокие ограждения из дерева или выкладывают их кирпичом, пеноблоком.

Для устройства обрешетки под кровельный настил нужно сделать сплошное основание панелями ДСП, водостойкой фанеры. Панорамные окна под крышей ставят в помещениях оранжереи, зимнего сада, бильярдных залах или мансардных бассейнах. Недостаток обзорных рам в том, что из-за большой площади уходит тепло и возникает опасность для маленьких детей, которые проживают в мансарде. Для защиты проемы обрамляют решеткой.

Стеклянные

Их называют фонарями из-за того, что они пропускают много света, такие проемы большой квадратуры интегрируют в плоскость кровли.

По конструкции они бывают:

• плоские, не выступающие над поверхностью;
• выпуклые фонари в форме купола, полусферы, пирамиды.

В стропильную конструкцию вписывается оконная рама, которая обычно отличается прочностью, и закрепляется к структурным элементам основного перекрытия. Для заполнения раньше применяли простое полированное стекло, сейчас ставят акриловое или монтируют поликарбонат.

Большая часть площади фонаря глухая, но присутствуют распашные створки, приводящиеся в движение вручную или с помощью пульта (электрическое управление с приводом).

Варианты размещения

Классическая форма установки — конфигурация надстройки в виде домика, при этом чертеж рассчитывают так, чтобы удовлетворить требования по освещенности комнаты. Слуховое окно на крыше может быть двускатного или односкатного размещения. Их стеклят или ставят роллеты, применяют жалюзи.

По нормам предусматривается перепад температуры между улицей и внутренним помещением в 5 – 10°. Если разница больше, в конструкции стен и крыши домика ставят системы для предупреждения выпадения конденсата.

Делают несколько таких просветов в промежутках между стропилами, чтобы не вырезать несущие элементы крышной конструкции для установки окошек и не изменять строение балочной системы дома.

Односкатное

Крыша, уклон которой больше 15°, создает дополнительный поток дождевой воды в направлении окна. Односкатные крыши над окном размещают так, чтобы можно было организовать сток воды в приемные воронки снаружи свесов или внутри здания. Скат делают такого размера, чтобы его наклон не повлиял на объем помещения, но при этом был надежный отвод осадков за пределы навеса.

Уклон ската окна делают несколько меньше, чем крутизна главного покрытия дома. Проектирование выполняют с вычерчиванием проекта на бумаге в масштабе, чтобы габариты односкатного окна сочетались с размерами других элементов фасада. Наклон влияет на количество реек для обрешетки и объем кровельного настила. Для мягких рулонов применяют небольшой уклон, но выполняют сплошную обрешетку.

Двускатное

Такие проемы располагают между стропилами так, чтобы не нарушать строение стропильной системы. Над окном ставят коньковый элемент для организации правильного стыка двух скатов. Наклонные поверхности могут быть разные по квадратуре и иметь отличные друг от друга уклоны. Верхняя часть оконного навеса бывает купольной или шатровой формы.

Основание двускатного окна может располагаться в плоскости кровли или быть вынесенным на расстояние до 0,5 м. Во втором варианте потребуется дополнительное усиление балочной схемы дома. Если предусмотрен выход из слухового двускатного окна, конструируют смотровую площадку, которую выполняют в виде небольшого балкона с перилами.

Крыша над проемом с двумя скатами требует больше затрат на сооружение, чем односкатная конструкция.

Нормативы и нюансы при проектировании

СНиП 11.26-2010 содержит указания по установке, расположению, организации вентилирования.

Технология монтажа ограничена правилами:

• стропила, обрамляющие оконный проем, должны быть сдвоенными, т. к. несут дополнительную нагрузку;
• вспомогательные прогоны не должны врезаться в тело стропильных ног, их концы фиксируют стальными накладками;
• каркас защищают влагостойкой фанерой;
• фронтон окна делают по вертикали, правильность проверяют уровнем или отвесом.

По нормативам оконные домики должны иметь стены, высота которых начинается от 1,2 м. Каркасы вертикальных боковых ограждений опирают на потолочные прогоны перекрытия, находящиеся под проемом. Между соседними слуховыми коробками разрешают расстояние 0,8 м, более узкие места способствуют накоплению снега в промежутках.

Изготовление слухового окна своими руками

Вначале снимают часть кровельного покрытия в месте врезки окна. Рабочее место организовывают установкой подмостей или строительных лесов. Работы по усилению стропильной конструкции можно вести изнури чердака. Установку балок, стоек проверяют инструментально.

1. отрезают брус для нижнего основания по длине каркаса слухового проема плюс 20 – 25 см, крепят к полу так, чтобы он выступал за подбалочник одинаково с двух сторон;
2. ставят угловые стойки высотой больше размера окна на 15 см, каждую прибивают к балке усиления и нижней опоре;
3. верхний прогон крепят к стойкам гвоздями, аналогично монтируют нижнюю балку, выравнивают стойки;
4. для подоконника берут брусок, который крепят в подрезах боковых стоек глубиной 1 см, его дополнительно фиксируют подкладками.

Со стороны кровли устанавливают три потолочных балки с промежутком 40 см к боковым перекрытиям, затем конструкция обшивается листами влагостойкой фанеры. Делают монтаж кровельного настила, устраивают конек, разжелобки, устанавливают отливы.

Слуховое окно на крыше — советы эксперта

Слуховые окна на крыше устанавливают в качестве источника естественного освещения и вентиляции в помещениях чердаков и мансард. А благодаря всевозможным конструктивным решениям они выполняют еще и эстетическую функцию – фасад дома приобретает привлекательный и законченный внешний вид.

Немного истории

Широкое распространение слуховые окна получили еще в эпоху раннего Возрождения, в 16 веке. В это время крыши дворцов и домов знатных горожан украшали пышные оконные проемы, получившие название люкарнов. Люкарн, как правило, являлся продолжением фасадной стены, или располагался параллельно ей. Таким конструкциям придавалось большое декоративное значение, в их отделке использовали лепнину и резьбу по камню; постройку нередко венчала остроконечная готическая крыша, обрамлением служили замысловатые ажурные башенки.

К середине 19 века слуховые окна на кровле стали привычной приметой городского и сельского пейзажа по всей Европе. Они стали проще на вид, утратив вызывающую роскошь, но по-прежнему с успехом выполняли свои декоративные и утилитарные функции. В это время чердачные помещения стали превращаться в жилые мансарды, что также способствовало распространению слуховых окон.

Люкарны в замке Шенонсо, Франция

В России о подобных архитектурных деталях впервые заговорили в 1817 году, после окончания строительства московского Манежа, когда, из-за нарушения технологии, стали портиться элементы кровельной конструкции. Дефекты, грозившие целостности здания, взялся исправить мастер по фамилии Слухов. Он придумал оборудовать кровлю двумя рядами оконных проемов, оформленных в виде аккуратных домиков под двускатными крышами; каждая конструкция была снабжена стеклянным фасадом-окошком. Оригинальное решение наладило проветривание чердачного помещения, спасло конструкцию от разрушения и, по легенде, дало название кровельным оконным проемам.

Архитектурное новшество, позволяющее превратить чердак в жилое помещение, быстро распространилось по стране. Слуховые окна оказались полезным изобретением — их разнообразные конструкции активно используют в современных проектах.

Конструкция

Полукруглое слуховое окно

В архитектуре различают следующие виды слуховых окон:

• с плоской крышей и почердачником;
• четырёхугольное с односкатной крышей;
• с двускатной крышей;
• с вальмовой кровлей;
• треугольное;
• с трапециевидной крышей (панорамное);
• сегментообразное;
• полукруглое («летучая мышь»);
• стеклянное;
• мансардное (наклонное).

Иногда понятие слухового окна ограничивают только вертикальными окнами, выделяя мансардное окно (повторяющее наклон кровли) в отдельный тип..

Конструкция традиционных слуховых окон

1. Классическое проявление слухового окна – это кровельная надстройка в виде небольшого домика. Причем грубый расчет размеров слухового окна проводится по правилам освещенности помещения.
2. Так как слуховые окна обязательно устанавливаются без нарушения или изменения балочной конструкции, то чаще всего сооружается несколько окон в промежутках между балками.
3. Слуховые окна выполняются, как остекленные, так и просто жалюзийными, причем часто совмещается оконный проем с системой вентиляции на базе жалюзи. Достаточной вентиляцией чердачного пространства считается перепад температуры в 5-10 градусов относительно улицы.

При большем перепаде температуры проявление конденсата будет более ярким, что потребует применения в кровле материалов способных регулировать влажность.

Конструктивно слуховые окна в основном выполняются двух типов:

Односкатные – крыша выполнена плоской с уклоном кровли около 15 градусов, что создает сток потока осадков в сторону окна.

Такая конструкция отличается своей простотой изготовления, но для большей надежности от протекания необходимо выполнять достаточный вылет крыши над самим домиком, что со стороны смотрится слегка комично (большая шапка на маленькой голове).

Двускатные слуховые конструкции более сложны в изготовлении из-за необходимости организации правильной состыковки частей крыши под разными углами. Но при условии качественной герметизации швов более практичны (поток воды лучше распределяется) и визуально более логичны.

Как разновидность двускатной конструкции слухового окна часто изготавливают радиусную или купольную кровлю, которая смотрится более солидно.

Для изготовления конструкций слуховых окон, чтобы не нарушалась гармония архитектуры, используют аналогичные материалы с крышей. Причем установка слуховых окон полезна, как на вновь сооружаемых крышах, так и на требующих ремонта.

Какими бывают

Существуют разные решения. Оконная конструкция может быть вмонтирована в плоскость крыши или это может быть вертикальное остекление.

Распространено использование небольших треугольных, арочных и трапециевидных проемов с полностью остекленной вертикальной плоскостью.

Cлуховые окна на крыше, конструкции которых имеют боковые стены, различаются в зависимости от типа кровли:

• плоские;
• четырехугольные односкатные;
• четырехугольные двухскатные;
• треугольные;
• полукруглые;
• панорамные трапециевидные;
• световые фонари;
• круглые.

1. Односкатное

Это самый простой тип, характеризующийся наличием плоской крыши, уклон которой меньше уклона крыши.

У односкатного окна плоская крыша с небольшим уклоном

Оно характеризуется наличием достаточного пространства под потолком по сравнению с двухскатным вариантом. При его устройстве внимание следует уделить оборудованию качественного стока под дождевую воду и прочие осадки. Минусом небольшого уклона является уменьшение количества вариантов кровельных материалов, которые можно использовать.

1. Традиционным решением является окно, расположенное в стеновой плоскости на двухскатной крыше.

Двухскатная конструкция окна существенно уменьшает пространство под крышей

Сама конструкция двухскатной крыши характеризуется маленьким пространством над головой. Окошко может иметь островерхую или закругленную форму. Сложная конструкция потребует больших финансовых затрат, чем односкатная. Минусом будет то, что подкровельное пространство конкретно уменьшится.

1. Внешнее исполнение вальмового окна вызывает ассоциацию с размеренной и уютной жизнью. Угол наклона конструкции и крыши повторяют друг друга.
2. Арочная конструкция придает внешнему виду дома атмосферу особняка. Помимо горизонтального расположения слуховых окон, возможно вертикальное размещение.
3. Окно с названием «зенитный фонарь» придаст внешнему облику здания визуальной легкости и воздушности.

1. Панорамные окна на крыше обеспечивают высокие обзорные качества и максимальное естественное освещение.
2. Ограждающие боковые поверхности трапециевидного окна покрываются кровельным материалом.
3. Окно, именуемое «летучей мышью», лучше подходит для оконных конструкций с небольшим уклоном.
4. Мансардные окна не служат для украшения фасада. Они выполняют практическую задачу по обеспечению мансардного жилого пространства достаточным количеством естественного освещения и свежего воздуха. Для устройства этих окон не потребуется возведение вспомогательных конструкций. В плане гидроизоляционных качеств современные оконные системы надежны и долговечны.

Слуховое окно: Что это такое, для чего и зачем оно нужно, предназначение

Название слухового окна известно всем, но мало кто знает, почему оно так называется. В толковом словаре Владимира Даля этот термин помещен в статью «Слух», рядом со словами «продушина», «проем» и «для слуху». Продолжая ряд толкований, ученый записал «слух в кровле» и «слуховое окно». Однако не до конца понимая происхождение термина, тут же добавил: «хотя тут нечего слушать».

Любопытно, в этой же статье Даля приведено выражение «слухи ветром носит». Раньше такие окна ставили в светелках для прислуги, и их название вполне увязывается с вечерними посиделками и доносимыми ветром обрывками разговоров.

Существует еще одна легенда, связанная с московским Манежем, который был построен в 1817 году в честь победы над наполеоновской Францией. На строительстве Манежа была занята артель крепостного мужика по фамилии Слухов. Мастеровой славился своими крышами, и на стройке отвечал за кровельные работы.

Изначально кровля Манежа, как и фронтоны, была без окон и проветривание чердака не осуществлялось. Во время сильной жары чердак раскалился, и расширившийся воздух деформировал потолочное перекрытие здания и крышу. О происшествии доложили императору Александру I, и крышу пришлось срочно переделывать. Слухов нашел выход, и разместил на скатах большое количество окон для проветривания, после чего их назвали по фамилии мастерового — слуховыми.

Еще одна функция окон заключалась в том, чтобы снизить нагрузку на потолочное перекрытие. Балки не выдерживали веса огромного пролета и прогибались. Сильный сквозняк создал над перекрытием зону пониженного давления, за счет чего нагрузка на балки уменьшилась, и аварийная ситуация была ликвидирована.

Зачем нужно слуховое окно: предназначение

В наше время слуховые окна широко применяются при строительстве скатных крыш и выполняют три функции: выход на кровлю, проветривание и освещение чердачного помещения.

Наиболее известны четыре типа слуховых окон:

— с трехскатной крышей;

— с двускатной крышей;

— с плоской крышей;

Оформление крыш слуховых окон осуществляется по общим правилам. В качестве покрытия могут использоваться кровельные материалы Ондулин, металлочерепица, и другие.

Рамы слуховых окон монтируются в одной плоскости со стенами и отличаются разнообразием. Наиболее часто встречаются рамы с прямоугольным и дуговым (циркульным) проемами.

Еще одно название слуховых окон – «люкарна», что в переводе с французского означает мансардное окно. В последние годы мансарды стали очень популярны и не исключено, что скоро термин «слуховое окно» останется лишь в старых книгах.

Зачем нужны слуховые окна

Современные крыши, современный подход к их конструкции, а слуховые окна остаются неизменными. Зачем нужны слуховые окна, можно ли без них обойтись, и вообще, что это такое – слуховое окно? Часто возникают такие вопросы в ходе постройки шатровых кровель, ответы на которые порой даже от строителей-специалистов не столь внятны, чтобы осознать истинную необходимость слухового окна.

Что такое слуховое окно

Скворечник или слуховое окно – это малый конструктивный элемент (окно) мансардных или чердачных крыш. Это окошко имеет массу оригинальных названий: петух, шлейф, бычий глаз, летучая мышь, дом гнома, люкарня, дормер. Поначалу окно проектировалось только с целью вентиляции чердачного пространства, но со временем оно стало служить, как естественный источник света мансарды, и приобрело свое функционально-декоративное значение.

Естественное освещение чердачного этажа дает главное определение расположения слухового окна – южное направление. Так как основное назначение «дома для гнома» — это получение качественной вентиляции и освещения, то такой архитектурный элемент никогда не располагается на северной стороне. В некоторых странах разработаны даже рекомендации по его форме, расположению и даже декорированию. Часто слуховое окно заменяется большой вентиляционной решеткой, что значительно меняет дизайн крыши без функциональных изменений.

Зачем нужно слуховое окно

Как уже писалось выше основная функция слухового окна – это обеспечение достаточной вентиляции мансарды. Но что будет, если проигнорировать конструкторские рекомендации и не установить, как минимум, вентиляционный канал:

1. Даже при условии качественного междуэтажного теплового изолирования, потери тепла в чердачное пространство не минуемо. Это тепло резко охлаждается на чердаке и выпадает в виде конденсата, что при недостатке вентиляции сказывается на его скоплении.

2. Полное отсутствие освещения провоцирует ускоренное образование плесени и грибка, не говоря уже о столь не приятных существах: пауках и прочих. Поэтому даже у очень чистоплотного хозяина дома при отсутствии на чердаке слухового окна будут постоянно проявляться столь неприятные факторы.

3. Обоснование необходимости слухового окна с точки зрения физики и основ строительства:

• Крыша – самый слабый элемент здания, ее постоянно пытается разрушить сильный ветер и когда конструкция крыши достаточно жесткая, ветер пытается приподнять ее.

• Возникает вопрос: «Как это?».

• Очень просто: сильный ветер из-за скорости воздушного потока вызывает разряжение над кровлей, а под кровлей без слухового окна давление не меняется (воздух стоит).

• Поэтому крыша, как воздушный шар пытается приподняться, причем соответственно, чем скорость ветра выше, тем это явление больше проявляется.

• Даже при условии большого веса крыши и ее надежного прикрепления к стенам обязательно появляется вибрация, что негативно сказывается на всем строении.

• С точки зрения практичного строительства в условиях проявления ненастных погодных условий слуховое окно является своего рода клапаном избыточного давления, т.е. сильный поток ветра быстрее выбьет стекла, тем самым уравновесив давление, чем приподнимет всю крышу.

Конструкция традиционных слуховых окон

1. Классическое проявление слухового окна – это кровельная надстройка в виде небольшого домика. Причем грубый расчет размеров слухового окна проводится по правилам освещенности помещения: размер окон должен быть около 10 % площади помещения и не более 0,5 ширины стены.

2. Так как слуховые окна обязательно устанавливаются без нарушения или изменения балочной конструкции, то чаще всего сооружается несколько окон в промежутках между балками, причем необходимо учесть сохранность вентиляции деревянных конструкций в подкровельном пространстве.

3. Слуховые окна выполняются, как остекленные, так и просто жалюзийными, причем часто совмещается оконный проем с системой вентиляции на базе жалюзи. Достаточной вентиляцией чердачного пространства считается перепад температуры в 5-10 градусов относительно улицы. При большем перепаде температуры проявление конденсата будет более ярким, что потребует применения в кровле материалов способных регулировать влажность.

4. Конструктивно слуховые окна в основном выполняются двух типов:

• Односкатные – крыша выполнена плоской с уклоном кровли около 15 градусов, что создает сток потока осадков в сторону окна. Такая конструкция отличается своей простотой изготовления, но для большей надежности от протекания необходимо выполнять достаточный вылет крыши над самим домиком, что со стороны смотрится слегка комично (большая шапка на маленькой голове).

• Двускатные слуховые конструкции более сложны в изготовлении из-за необходимости организации правильной состыковки частей крыши под разными углами. Но при условии качественной герметизации швов более практичны (поток воды лучше распределяется) и визуально более логичны. Как разновидность двускатной конструкции слухового окна часто изготавливают радиусную или купольную кровлю, которая смотрится более солидно.

5. Для изготовления конструкций слуховых окон, чтобы не нарушалась гармония архитектуры, используют аналогичные материалы с крышей. Причем установка слуховых окон полезна, как на вновь сооружаемых крышах, так и на требующих ремонта.

слуховые окна на крыше размеры гост

Размеры слуховых окон

Конструкция данных изделий должна обладать достаточной прочностью, способствовать необходимому уровню вентиляции и освещения чердака, а также выполнять декоративные функции.

Типовых размеров слуховых окон (люкарен) нет, габариты зависят от проекта и дизайна здания.

Возможные габариты и параметры слуховых окон

• наибольшие допустимые габариты: 1695х1070 (мм);
• наименьший шаг оконных проёмов (если их несколько): 800 (мм);
• наименьшие возможные габариты открывающихся компонентов люкарен: 600х800 (мм);
• монтаж описываемых изделий допустим на крышах зданий с углом не меньше 35 градусов;
• расположение слуховых окон недопустимо вблизи фронтона или карниза.

Слуховые окна делятся по конструкционным особенностям: вертикальные, треугольные, округлые, двухскатные, односкатные, трапециевидные, прочие.

Важно: наиболее распространены описываемые конструкции треугольного типа. Их размеры определяются ГОСТом 12506 81. Особенности изготовления и установки люкарен регламентируются также следующими предписаниями: СНиП II-26, СНиП 21-01.

Есть ли ГОСТ на окна-продухи на чердаке?

Занимаемся кровлей и чердаком, как разместить окна-продухи на чердаке. Есть ли конкретный ГОСТ на размещение этих окон на чердаке?

Такое определение продух встречается в трудах Шкловского, Льва Толстого.

По всей вероятности Вас интересует правила устройства продух в частном домостроении. Исторически сложилось, что нормативная документация для строительства частных домов или отсутствует или не есть не на все этапы строительства. Соответственно, потратив значильное количество времени по изучению вопроса по правилам устройства продух для частных домов, найти какой-либо ГОСТ не удалось. С многоквартирными домами в этом вопросе полегче- есть СНиП 31-01-2003 «ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ», где в пункте 9.10 указывается, что

Поэтому, советую при устройстве продух чердака руководствоваться положениями этого СНиПа.

При этом, Вы должны понимать, что продух должно быть как минимум две, расположенных на противоположных сторонах чердака. Если у Вас холодный чердак и кровля выполнена из волнистого кровельного материала и места примыкания волн ничем не заделаны, то площади этих отверстий будет вполне достаточно для нормальной вентиляции чердачного помещения вашего дома.

Слуховые окна на крыше: рассматриваем устройство

Слуховые окна на крыше не только обеспечивают доступ дневного света в чердачные и мансардные помещения, но и добавляют привлекательности внешнему виду здания. Существуют различные варианты их конструкций и стилей оформления. О наиболее популярных схемах реализации мы и поговорим в этой статье.

Виды слуховых окон

К устройству окон требования достаточно высоки. Конструкция должна иметь необходимую прочность, обеспечивать достаточный уровень освещенности и вентиляции помещения под крышей, органично вписываться в архитектурный облик сооружения, делая его узнаваемым.

Слуховые окна пользуются популярностью на протяжении многих веков. Мода на их внешний вид постоянно менялась, и сегодня слуховые и мансардные окна могут существенно различаться по своим конструктивным особенностям и дизайнерскому оформлению.

Помимо оконных конструкций, вмонтированных непосредственно в плоскость крыши, популярностью пользуются окна с вертикальным остеклением:

• без боковых стен, с фронтоном в плоскости здания;
• с боковыми стенами и фронтоном в плоскости здания;
• с боковыми стенами и фронтоном вне плоскости здания.

Активно используются небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости. Среди конструкций с боковыми стенами слуховые окна на крыше различаются по типу своей кровли:

• односкатные;
• двухскатные;
• вальмовые;
• арочные (с полуциркульной или лучковой аркой);
• плоские французские.

Расположение и тип окошек должны выбираться с учетом стиля сооружения, мест размещения обычных окон. В противном случае они на крыше будут восприниматься как чужеродный элемент.

Проектирование окон

Проектирование и монтаж слухового окна следует выполнять согласно требованиям СНиП (СНиП II-26, СНиП 21-01). Невзирая на конструктивные особенности и стиль выбранной конструкции, необходимо соблюдать строительные правила и нормы. Это позволяет обеспечить необходимую надежность и долговечность данного сооружения без ослабления эксплуатационных параметров кровли здания.

В число ключевых требований СНиП по слуховым окнам входит:

• установка допустима в случае, если угол наклона ската кровли составляет 35 градусов и более;
• надстройки должны располагаться на регламентированном расстоянии от наружных стен здания;
• створки, открывающиеся и расположенные на слуховом окне должны иметь минимальный размер 0.6×0.8 м, а значит допустимый размер окна на крыше составит 1.2×0.8м;
• если предусмотрено обустройство окна с вальмовой крышей и четырехугольным проемом, его фасад не может являться продолжением стены здания.

ГОСТ предусматривает использование различных материалов для облицовки. Это может быть медь, листовой металл, черепица. По своим конструктивным особенностям окна в крыше могут различаться отсутствием или наличием выступа крыши, собственной кровли, водосточного желоба. Проем большого размера может иметь балкон, что выглядит особенно интересно и привлекательно. Окна-люкарны отличаются наличием боковых стенок и полностью остекленного фасада.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Треугольные проемы в крыше следует располагать по одной линии с окнами, расположенными ниже в стенах здания, чтобы не нарушить архитектурные пропорции сооружения.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания.

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны. Не допускается использование врубок и врезок, ослабляющих стропильные балки.
3. Проемы требуется выверять на вертикальность фронтонного каркаса, в том числе при установке конькового бруса на него.
4. Стропила на оконный проем вырезаются по шаблону и монтируются к коньку и нижней части каркаса.
5. Обшивку каркасов фронтонов следует выполнять вровень с обшивкой внешней стены. Обычно применяется строительная водостойкая фанера.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Укороченные стропила рекомендуется выполнять, используя универсальный шаблон, это существенно ускоряет работу.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Слуховое окно на крыше: что это и зачем

Слуховые окна это практически неотъемлемый атрибут многих построек прошлого века со скатной крышей. Назначение этого элемента понятно не каждому, поэтому сегодня будем разбираться с назначением, функциями и необходимостью сооружения таких окон в частном доме.

• Что такое слуховое окно
• Назначение и функции
• Особенности устройства

Что такое слуховое окно

Само словосочетание «слуховое окно» может ввести в заблуждение, ведь оно не предназначено, чтобы что-либо слушать. Дело в том, что ранее слову «слух» придавалось альтернативное значение: проём, продух, то есть, по сути, обозначало отверстие.

Слуховые окна устраиваются в скатных крышах и бывают нескольких типов. Наибольшую популярность приобрели окна, выступающие из ската с образованием треугольного фронтона. Некоторые модификации дополняют прямыми стенками в основании, при этом фронтальная часть приобретает профиль «домика». В зависимости от архитектуры здания и конфигурации крыши слуховые окна могут иметь арочное перекрытие, накрываться одним продольным скатом и даже иметь панорамное остекление — одним словом принимать любую форму, необходимую для единства архитектурного стиля.

Мансардные окна тоже можно считать слуховыми, однако они имеют несколько иное предназначение и устройство. Основное конструкционное отличие заключается в обрамлении окна уплотнительным контуром и специальными нащельниками, в то время как между покрытием слухового окна и ската используются стандартные методы выполнения кровельных примыканий — коньки и ендовы. С другой стороны, мансардное окно обеспечивает полноценное освещение, к нему также предъявляются высокие требования по энергосбережению, что для обычного слухового окна зачастую не важно.

Назначение и функции

Но для чего тогда нужно слуховое окно? Чтобы ответить на этот вопрос, следует рассмотреть теплотехническую модель кровли и чердачного перекрытия в летний и зимний период.

В холодное время года, когда здание отапливается изнутри, через перекрытие проникает некоторое количество тепла и водяного пара. Чердак, эксплуатируемый в холодном режиме, выступает в роли герметичного шлюза, устраняя воздействие ветра на контур теплозащиты и немного повышая температуру наружного воздуха.

Однако попадание пара в замкнутое пространство не проходит бесследно: влага намерзает на несущей конструкции и изнаночной стороне кровли потому что не имеет возможности улетучиться во внешнюю среду. Благодаря слуховым окнам в чердачном помещении поддерживается умеренный воздухообмен с улицей без интенсивных потоков, поэтому общий тепловой режим крыши изменяется не слишком сильно, но образования инея не происходит.

Летом слуховое окно способствует активной вентиляции подкровельного пространства и охлаждению чердачного перекрытия. Такой эффект может казаться несущественным, однако история знает немало примеров, когда слуховые окна оказывались невероятно полезными. Один из таких — переоборудование крыши московского Манежа, где методом врезки слуховых окон была устранена порча отделки потолка верхнего этажа от перегрева. Существует мнение, что название окон произошло от фамилии мастера, руководившего бригадой кровельщиков, задействованной на этом проекте.

Следует отметить, что наличие слуховых окон позволяет обустроить тёплый чердак, который остаётся герметичным в зимнее время и проветривается летом. Кроме того, через слуховые окна в чердачное помещение попадает достаточное количество света для обследования перекрытия и стропильной системы. Также через слуховые проёмы имеется доступ на поверхность крыши.

Особенности устройства

При устройстве слухового окна в крыше нужно учитывать три важнейших нюанса: высота врезки, связь со стропильной системой и примыкание кровельного покрытия. С высотой врезки все просто: в области мауэрлага находится нерационально используемый объём подкровельного пространства, поэтому в большинстве случаев выгодно, чтобы низ проёма располагался на уровне пола чердака. Однако если крыша имеет длинный карнизный свес или стропильная система стоит на парапете, окно неизбежно будет врезаться на некоторой высоте.

Ширина слухового окна ограничена расстоянием между стропилами. Врезка окна на участке ската, который пересекается стропильной ногой, неизбежно вызывает необходимость усиления несущей системы, установки дополнительных распорок и стоек. Конечно, существуют крыши с частым шагом стропил и в таких случаях доработка стропильной системы неизбежна, тем не менее, предпочтительнее смонтировать несколько небольших окон, нежели одно крупное.

Окна в крыше – конструкция, чертеж

• Разновидности окон и их особенности
• Чердачные
• Слуховые
• Мансардные
• Зенитные
• Окно — люк для выхода на кровлю
• Проектирование окон для крыши
• Дизайн и размеры
• Конструкция и чертеж. Особенности проектирования
• Каркас для окна и остекление
• Технология монтажа окон на крыше
• Рекомендации по обустройству окон

Обустраивая мансардное или чердачное помещение, владельцы частных домов пытаются подчеркнуть презентабельность своей постройки и сделать ее комфортабельной. Для этого они устанавливают слуховое окно на крыше, что обеспечивает хорошую циркуляцию воздуха, поднимает освещенность и визуально расширяет пространство.

Разновидности окон и их особенности

Чтобы разобраться, какие бывают окна в крыше, необходимо изучить их устройство и назначение.

Если изделие устанавливается вертикальным образом, зависит от стропильной системы слухового окна и предназначается для вентиляции и наполнения комнаты светом, это слуховая модель. Первые подобные конструкции были представлены еще в начале XIX в. Монтаж мансардных окон осуществляется под наклоном, из-за чего в комнату попадает больше света. Появились эти варианты после Второй мировой войны.

Чтобы найти оптимальную оконную конструкцию, необходимо учесть архитектуру и возраст постройки. Если она старая и менять что-то не рекомендуется, лучше соорудить слуховое окно своими руками или купить готовый комплект. При этом мансардные модели считаются особо популярными и используются для обустройства жилой площади под чердаком.

Чердачные

Простым и доступным вариантом является классическое чердачное окно в щипцовых стенах. Но он допускается лишь при наличии односкатной или двухскатной кровельной конструкции. Если количество граней начинается с 3 и больше или ее архитектурное исполнение достаточно сложное, понадобится найти более усовершенствованную модель. Да и 1 оконный проем не сможет обеспечить жилой чердак хорошим освещением.

Слуховые

Слуховое окно делает внешний вид постройки стильным и сдержанным. К тому же оно обеспечивает свободный доступ к крыше для ремонтных работ или осмотра. На рынке доступны раздвижные, захлопывающие и панорамные виды слуховых окон. В зависимости от формы их разделяют на такие группы:

1. Круглые. Представляют собой новое направление в дизайне, поэтому не пользуются широкой распространенностью. Из-за характерной формы строители называют такие конструкции «лягушачьим ртом».
2. Треугольные. Вариант считается достаточно популярным и устанавливается во многих загородных домах или коттеджах. Вместо боковых стенок здесь используются скаты кровельного окошка. Преимуществом этого типа окон является минимальное количество гидроизоляционных работ, но они не пропускают много света, поэтому при постоянной эксплуатации мансардной части здания понадобится установить осветительные приборы.
3. Прямоугольные. Внешне напоминают стандартный тип окон, поэтому являются самым распространенным вариантом.
4. «Зенитный фонарь». Подобная конструкция обладает массой достоинств. Во-первых, это отсутствие большой нагрузки на кровельный пирог, а во-вторых – хорошая светопроницаемость. При составлении чертежей специалисту нужно учитывать размеры мансарды.

Основной задачей слуховых окон является обеспечение циркуляции воздуха в чердачном пространстве. Если не установить их, это приведет к следующим проблемам:

1. Даже при наличии дорогой и качественной теплоизоляции прогретый воздух будет быстро остывать и превращаться в конденсат. Отсутствие канала вентиляции станет причиной образования грибка и сырости в чердачном пространстве.
2. При плохой освещенности в мансардном помещении появится плесень и опасные насекомые.
3. Важность слуховой конструкции оправдывается и базовыми физическими законами. Поскольку кровельный пирог является наиболее уязвимой частью помещения, при сильных рывках ветра будут происходить такие явления: из-за отсутствия стеклопакета интенсивный ветер начнет приподнимать кровлю.

В зависимости от конструкции бывают односкатные и двускатные окна на крыше мансарды. Первый вариант характеризуется наклоном в 15° и простотой изготовления. Однако его нужно дополнительно защищать от осадков. Во втором случае изделия более практичны. Обустраивая окна в потолке, следует использовать те материалы, которые грамотно вписываются в экстерьер и интерьер.

Интересуясь, можно ли установить стеклопакет после монтажа кровли, достаточно прогуляться по коттеджному городку и посмотреть на внешний вид чердачных окошек. В одних постройках оно выступает из крыши с окнами, а в других – «утоплено» внутрь. В зависимости от проекта можно использовать 2 решения, только выступающие модели должны предусматриваться еще на этапе проектирования, а «утопленные» с легкостью устанавливаются после обустройства крыши.

Независимо от выбранного типа окон, необходимо убедиться, что они надежно защищены от негативных воздействий снега, града, ультрафиолетовых лучей и ливней. Также важно проверить:

1. Соблюдены ли размеры оконного проема и самого стеклопакета.
2. Обладает ли нужной степенью жесткости рама.

При самостоятельном монтаже не стоит закрывать места стыков строительной пеной. Для этой цели нужно применять специальные средства.

Мансардные

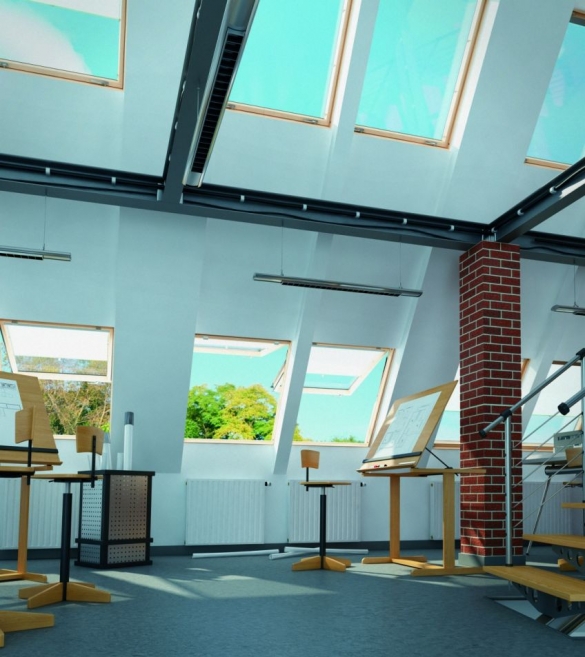

Современные мансардные окна для крыши – это не просто средство для улучшения освещения и защиты жилого пространства под чердаком от негативных факторов, но и стильное декоративное дополнение, улучшающее внешний вид дома.

Из-за сложных условий эксплуатации к таким конструкциям предъявляют высокие требования. Они должны не просто наполнять здание светом, но и обеспечивать хорошую тепло- и гидроизоляцию, удобно открываться и закрываться. При выборе оптимального варианта стоит останавливаться на продукции проверенных фирм и не экономить.

Раму окна изготовляют из прочных пород дерева или ПФХ-профиля. Чтобы улучшить герметичность стыков, между рамой и створкой фиксируют 1-3 уплотнительных контура. Деревянные элементы дополнительно защищаются алюминиевыми накладками, а однокамерный стеклопакет заполняют инертным газом. Внешне стекло обладает повышенной прочностью, а более дорогие модели еще и оснащаются антивандальным триплексом. Внутренний стеклопакет является энергосберегающим.

В отличие от классических окон, мансардные варианты характеризуются другим способом открывания. Вращение створки обусловлено специальными фрикционными петлями, которые находятся в центре проема. За счет такой конфигурации влага никогда не собирается на окне и стекает за его пределы.

Мансардные окна в кровле, независимо от их внешнего вида или стоимости, обладают похожим устройством. Но чтобы привлечь покупателей к своей продукции, ведущие бренды внедряют инновационные решения и технологии. В большинстве случаев они затрагивают систему открытия.

Зенитные

По-особому стильно смотрится зенитное чердачное окно в архитектуре. Помимо стильного дизайна, эти конструкции наполняют помещение светом и обладают массой эксплуатационных преимуществ.

Для изготовления подобной продукции используется высокопрочный пластик с остекленной рамой и защитным коробом. Наружный стеклопакет демонстрирует повышенную устойчивость к нагрузкам или атмосферным осадкам, т.к. стекло тщательно закаливается.

Передовые модели отличаются выпуклой формой, поэтому они меньше засоряются и не накапливают снег в зимний период.

Недостатком зенитных окон является повышенная стоимость, но если оценить их эксплуатационные свойства, подобные затраты будут оправданы. В зависимости от конструкции окна бывают как глухими, так и открывающимися.

Окно – люк для выхода на кровлю

Выбирая окно с выходом на кровлю, нужно убедиться, что оно соответствует архитектурному стилю дома. Многие владельцы коттеджей выбирают наклонные окна, которые совмещают функции простых конструкций, но еще и обеспечивают доступ на крышу. Для открытия створок понадобится нажать на ручку, и люк откроется автоматически. Угол наклона таких изделий составляет от 15 до 55°.
К ключевым характеристикам конструкции относят:

1. Широкий угол открытия – до 70°.
2. Наличие комбинированной системы вентиляции.
3. Ламинированное покрытие на внутреннем стекле.
4. Наличие закаленной поверхности с самоочищающимся слоем снаружи.
5. Широкий выбор размеров.

Классическое окно-люк используется для технологического осмотра кровли. Оно отличается разными способами открытия и оборудовано створкой для проветривания. Монтаж выполняется с уклоном в 20-65°.

Проектирование окон для крыши

Поскольку ветровое окно должно быть надежным, долговечным и устойчивым к разным нагрузкам, к вопросу его монтажа нужно подходить с особой ответственностью. Владельцу коттеджа следует грамотно составить проект оконной конструкции, чтобы она гармонично вписывалась в экстерьер и обеспечивала нужную защиту от негативных воздействий.

Дизайн и размеры

Мансардное помещение обладает большой площадью, поэтому оно должно получать максимальное количество света. Размер оконных проемов выбирается с учетом соотношения площади пола и комнаты. Стандартным показателем является 1:10, но для детской, гостиной или студии эту пропорцию можно увеличить до 1:8.

Ширина конструкции выбирается с учетом устройства стропильной системы. Высота должна составлять около 90-120 см, а для верхней – около 200-220 см.

В выборе дизайна окна особых ограничений нет. Главное, чтобы он соответствовал общей концепции стиля дома.

Конструкция и чертеж. Особенности проектирования

Окно на чердаке является важным элементом системы вентиляции, которое защищает пространство под кровлей от застойных явлений, грибка и плесени. А если в этой части дома находится жилое помещение, то оконный проем в чердачной крыше еще и наполняет его светом днем.

Устанавливая слуховое окно на крыше, конструкцию и чертеж нужно предусмотреть заранее. От правильного проектирования зависит комфорт и надежность всей системы.

Строгие нормы и правила при составлении чертежей отсутствуют, но важно придерживаться архитектурной стилистики, учитывать специфику материала изготовления и размеры. Также важно обращать внимание на функциональную и эстетическую стороны кровли.

Чтобы проект был составлен правильно, понадобится учесть следующие требования:

1. Монтаж оконной конструкции разрешен в тех случаях, если угол наклона крыши составляет не меньше 35°.
2. Любые декоративные элементы и прочие надстройки должны устанавливаться на заданном расстоянии от наружных стен.
3. Минимальная величина створок равна 0,6х0,8 м.
4. Нельзя выполнять монтаж оконного проема с вальмовыми или четырехугольными крышами в помещениях, где фасад выполняет роль продолжения стен.

От грамотного проектирования зависит не только функциональность окон, но и внешний вид помещения.

Каркас для окна и остекление

Перед монтажом основы для оконной конструкции производится установка каркаса. На этом этапе понадобится возвести фронтоны и закрепить стропила, руководствуясь следующим принципом: стропильные «ноги», представляющие обрамление проема, должны дополнительно укрепляться, т.к. на них будет воздействовать повышенная нагрузка. Пошаговая последовательность действий выглядит так:

1. Концы «ног» нужно обрезать вровень с наружной стеной до оптимальной длины.
2. Дальше следует установить балки-перемычки.
3. Размер проема определяется с учетом вертикали фронтонного каркаса.
4. На проемах монтируются стропила.
5. Обшивку фронтона выполняют вровень с обшивкой стен. Для этой цели используют водостойкую фанеру или другой материал с хорошими водоотталкивающими свойствами.

Технология монтажа окон на крыше

Устанавливать потолочные окна нужно с особой ответственностью. Сам процесс имеет сходство с установкой многощипцовой крыши, но здесь присутствуют свои нюансы.

Обустраивая световое окно на мансарде, важно понимать, что треугольное изделие обладает углом наклона в 64°, а угол наклона крыши равен 40°. Из-за этой особенности у строителей возникают проблемы при соединении плоскостей, а разжелобки обретают нестандартную форму.

Для верхней конструкции нужно обустраивать специфическую основу, которая состоит из стропил. Чтобы монтаж был эффективным, нужно ознакомиться с размерами разжелобковых стропильных балок.

Установив верхнюю часть, необходимо переходить к нижней. На этом этапе в верхней части обшивки закрепляется балка, которая будет выполнять роль опоры. Работы выполняются по аналогичному алгоритму. Места стыков и соединений заделывают специальным герметическим составом. Когда они высохнут, их нужно удалить, предварительно закрыв фурнитуру. Дальше нужно снять защитную пленку со стеклопакета.

В завершении понадобится провести обшивочные мероприятия и закрепить финишный слой кровли.

Рекомендации по обустройству окон

Чтобы сделать слуховое окно в крыше дома надежным и долговечным, необходимо внимательно изучить пошаговую инструкцию по установке и составить подробные чертежи. Нельзя начинать работу без ознакомления с теоретической частью. Любые отклонения от размеров и проектирования недопустимы. Они снизят срок эксплуатации кровельной конструкции и приведут к появлению грибка, плесени и конденсата в мансардном помещении.
