Элементы кровли из профлиста

Монтаж доборных элементов для кровли из профнастила: снегозадержателей, карнизной, коньковой планки и т.д

14.01.2017 1,035 Просмотров

Устройство кровли включает в себя не только установку основных элементов, но и предполагает отделку покрытия крыши доборными элементами, которые придают кровле более эстетичный вид и обеспечивают ее защиту от негативных внешних воздействий.

Монтаж кровли из профнастила предполагает установку стандартного перечня доборных элементов, в число которых входят влаго- и ветрозащитные элементы боковых и нижних торцов кровли (капельники, торцевые планки, карнизные планки), снегозащитные изделия, предотвращающие сход больших снежных масс, а также узловые элементы вентиляционной системы.

Доборные элементы для кровли из профнастила

Вспомогательные элементы представлены следующими изделиями:

  1. Торцевая планка. Она прикрепляется по периметру боковых граней кровли и предохраняет конструкцию от воздействия ветра путем минимизации ее парусности. Планки перекрывают крайние листы профнастила минимум на 5 сантиметров и устанавливаются до начала монтажа основной части кровли. Крепеж осуществляется на обрешетку с помощью кровельных или коньковых саморезов.
  2. Карнизный свес кровли из профнастила. Карнизная планка устанавливается в нижних концах ската крыши и защищает кровельный пирогот попадания пыли и других мелких объектов. Эти изделия могут иметь форму простого тупого уголка из металла, а могут иметь несколько ребер жесткости, придающих планке форму сложных геометрических фигур. Карнизные планки, имеющие сложные формы, выполняют декоративную функцию и усиливают окантовку. Перед установкой карнизной планки торец кровли необходимо закрыть москитной сеткой или вентиляционной решеткой.
  3. Планка примыкания – это изделие, соединяющие между собой несколько плоскостей, имеющих разные направленности. Планками примыкания обустраиваются обводы печных труб, линии контакта плоских и односкатных крыш со стенами здания. Эти изделия предотвращают попадание влаги и пыли в места стыков конструкций.
  4. Коньковые планки являются обязательными элементами для обустройства скатных крыш. Между плоскостями скатов имеется свободное пространство, которое обеспечивает вентиляцию кровельного пирога. Чтобы закрыть это пространство от попадания влаги, на стыках скатов устанавливаются коньковые планки. Коньковые планки выпускаются в разных формах: плоские, закругленные, фигурные. Выбор формы определяется дизайнерской задумкой, но установка сложных фигурных коньков требует учета дополнительных нюансов. Перед установкой конька необходимо проложить уплотнитель в области стыков скатов.
  5. Ендовы – это изделия, которые формируют внутренние стыки плоскостей скатов и улучшают стекание воды с крыши. Они представляют собой вогнутые металлические углы. Ендовы необходимы для обустройства многоскатных крыш.
  6. Капельники – это элементы, выполняющие функцию отвода влаги из внутренностей кровельного пирога. В нем постоянно образуется конденсат, которому необходимо давать стекать, иначе влага будет скапливаться на крайних досках обрешетки, что приведет к быстрому приходу их в негодность и к порче других элементов пирога. Чтобы этого избежать, к стропилам крепится металлическая конструкция в виде простого уголка, которая и называется капельником.
  7. Снегозадержатели – это изделия, которые задерживают снежные массы на крыше и позволяют им сходить более равномерно. Снегозадержатели предотвращают лавинообразное схождение снега и льда, которое может повредить конструкции здания и нанести серьезные увечья находящимся рядом с крышей людям.

Профнастил не имеет поперечных ребер, а металл, из которого он изготавливается, является скользким и не может самостоятельно задерживать снежные массы. Это делает обязательной установку надежных снегозадержателей на кровлю из данного материала.

Установка снегозадержателей на крыше из профнастила

Снегозадержание на крыше из профнастила производится с помощью следующих конструкций:

  1. Уголковые конструкции являются самыми простыми. Они представляют собой стальные полоски, сгибающиеся в форму треугольника и прикрепляющиеся к кровле на саморезы через определенные интервалы. Простота уголковых снегозадержателей имеет обратную сторону – нормализовать сход больших снежных и ледовых масс конструкции не смогут.
  2. Трубчатый снегозадержатель на крышу из профнастила представляет собой одну или несколько труб, проходящих через уголковые основания. Эта разновидность снегозадержателей покрывает кровлю по всему ее периметру и является более надежной конструкцией по сравнению с простыми уголковыми изделиями. Крепеж трубчатых элементов осуществляется с помощью саморезов, которыми уголковые основания прикручиваются к кровле.
  3. Решетчатые изделия конструктивно сходны с трубчатыми снегозадержателями, но в них к основанию крепится сплошная решетка, что увеличивает прочность и надежность изделий. Помимо уголковых оснований для крепления решетчатые конструкции имеют подвесные опоры, которые зацепляются за обрешетку, так как нагрузка на решетчатые снегозадержатели более высокая.

Конструкции крепятся к обрешетке путем ввинчивания саморезов через профнастил. Оптимальное расстояние крепления составляет 40-50 сантиметров от края ската.

Если длина ската велика (10 метров и более), то изделия устанавливаются в несколько рядов с интервалом в 2-3 метра. Более подробно о том, как установить снегозадержатели на крышу из профнастила своими руками, читайте здесь.

Монтаж снегозадержателя — часть 1

Монтаж снегозадержателя — часть 2

Обустройство капельника односкатной крыши

Капельник не только позволяет стекать конденсату и дождевой воде, но и защищает внутренности кровельного пирога от проникания ледяных наростов в зимнее время.

Капельник покрывается полимерным слоем, поэтому изменение его размеров путем разрезания изделия болгаркой нежелательно – это может повредить конструкцию.

Изделие крепится на верхние углы стропильных досок, так как оно должно находиться под обрешеткой и другими элементами кровельного пирога. Крепление осуществляется с помощью гвоздей или саморезов.

Устройство карниза

Помимо карнизной планки и капельника, устройство карниза крыши из профнастила включает в себя такие элементы, как водосток и нижняя подшивка.

Водосток состоит из желобков, которые устанавливаются на крюки, прикрепляемые к обрешетке на саморезы. Водосток позволяет направить жидкость, стекающую с карнизной планки, в одном определенном направлении.

Тем самым он предотвращает намокание обрешетки и других конструкций здания.

Подшивка карнизов крыши профнастилом выполняет две функции: защищает нижнюю грань карниза от попадания влаги и обеспечивает вентиляцию кровельного пирога. С этими целями справляются такие материалы, как софиты, сайдинг, профнастил.

Для кровли из профнастила оптимальным материалом обшивки является профнастил, но не исключены и другие материалы. Вентиляцию обеспечивают небольшие отверстия, проделываемые по всей площади конструкции, или отдельные блоки более крупных отверстий.

Герметизация конька и узлы кровли из профнастила

Герметизация конька крыши из профнастила от попадания влаги и пыли производится с помощью коньковых планок и уплотнителей. Уплотнители не только защищают кровлю от влаги, но и обладают хорошей огнестойкостью и звукоизоляцией. Они прикрепляются к краям коньковой планки так, чтобы при ее установке образовывалась трапециевидная конструкция, где боковые грани были бы представлены уплотняющим материалом.

Устройство конька крыши из профнастила

Для установки коньковой планки на верхних краях обрешетки монтируются дополнительные доски. Также в месте стыка двух скатов устанавливается поддерживающая доска, которая крепится к обоим скатам на саморезы с помощью металлических пластин в форме тупых уголков. Коньковая планка крепится к дополнительным доскам на саморезы через лист профнастила.

Проход воздуховода через крышу из профнастила

Узлы прохода устанавливаются после завершения монтажа внутренней вентиляции и должны быть непосредственно связанными с ее системой, то есть проходить через кровлю и пространство кровельного пирога.

Полезное видео

Монтаж доборных элементов под профнастил:

Элементы для кровли из профнастила

В независимости от того, какова конструкция любой крыши, она имеет свои особые элементы, из которых и состоит. И неважно, насколько она проста или сложна. Доборные элементы кровли – это особые составные части конструкции того или иного вида покрытия. Они используются для оформления узлов сопряжения на скате кровли, для придания ей законченного вида. Кроме того, они защищают все места стыков от атмосферных осадков и внешнего воздействия. Защищать нужно и узлы, где кровля примыкает к вертикальной поверхности, например, к стене, мансардному окну или фронтону дома.

Один из самых распространенных материалов для отделки крыши, является профнастил. Ему и посвящается эта статья. А именно, из каких элементов состоит кровля из профнастила. Давайте узнаем.

Использование профильного листа

Особенностью профнастила является то, что это единственный материал, который используется не только для обшивки крыши, но и для устройства ограждений и отделки фасадов. Вот почему доборные элементы для кровли и фасада нужно выбирать по назначению. На самом деле, комплектующих материалов довольно много, и все они важные. В комплект входят коньки, разного рода планки, снегоуловители и т. д. Благодаря им, крыша становится герметичной, надежной, не пропускает ветер и холод, выглядит эстетически красиво и имеет законченный вид. Так, вы сможете продлить срок эксплуатации не только кровельного материала, но и стропильной системы.

Все доборные элементы для профнастила изготавливают из высококачественной стали с оцинковкой. Выпускаются три вида материала:

  1. Чистые оцинкованные. Самый дешевый вариант, так как их не обрабатывают декоративным слоем. Используется чистая оцинкованная сталь. Но прослужат они намного меньше, так как цинковое покрытие может легко повредиться, что приведет к коррозии.
  2. Оцинкованные покрашенные. Эти доборные элементы для кровли из профнастила выглядят намного лучше, за счет окрашивания поверхности. Несмотря на то, что цена их немного выше, их срок эксплуатации дольше. Лакокрасочный материал защищает металл. В результате мелкие царапины не будут служить источником образования коррозии.
  3. Оцинковка с полимерным покрытием. Они считаются класса «премиум», так как идеально защищают металл от контакта с водой.Полимерное покрытие за долгое время эксплуатации не теряет свой первоначальный вид и прекрасно защищает металл внутри. Поэтому ржавчина на поверхности не образуется. Их стоимость выше всех, и, соответственно, качество.

Теперь, давайте подробнее рассмотрим составные части, чтобы знать всю систему.

Доборные элементы для крыши, какие они

Таких частей довольно много, все они разнообразны и каждый выполняют свою роль. Без них, система будет служить неправильно, что приведет к трудностям эксплуатации. Это как шестеренки, все они взаимосвязаны и приносят пользу. Мы подробно рассмотрим каждый доборный элемент, чтобы знать его функции. А благодаря фото к каждому элементу, вы сможете визуально узнать, как он выглядит.

Торцевая планка

Важная часть кровли, которая защищает узлы крыши и ее фронтовые свесы. Благодаря торцевой планке, стыки защищены от проникновения влаги в подкровельную конструкцию, а само покрытие становится устойчивым к сильным порывам ветра. Их монтируют внахлест или строго по размеру. Этот элемент перекрывает край профнастила минимум на 5 см.

Чтобы закрепить элемент, используют два вида саморезов:

  • кровельные;
  • коньковые.

Кровельными саморезами фиксируют торцевую планку к лобовой доске или обрешетке. Их нужно фиксировать еще до того, как вы покроете крышу профнастилом.

Карнизная планка

Такая планка предназначается для того, чтобы отводить воду со ската крыши прямо в водосточный желоб. Она защищает фасад от попадания влаги. Кроме того, ее можно назвать декоративной, так как планка полностью скрывает карнизную доску. Монтируется планка на последней доске обрешетки. При этом нахлест с перекрытием составляет не меньше 10 см. Фиксируется она кровельными саморезами цвета профнастила.

Разжелобная планка

Она устанавливается непосредственно под коньком и скрывает под собой все торцы профильного листа, которые находятся под ним. Этот доборный элемент служит в качестве декоративной составляющей.

Нащельники

Они могут быть трех видов:

  • наружный угол;
  • внутренний угол;
  • планка примыкания.

Планки примыкания служат для защиты стыков крыш, а также для защиты вертикальных частей крыши. Это могут быть стены, трубы, дымоход и другое. Благодаря им ни влага, ни пыль не проникают через стыки. Обычно в них предусматривается штроба, дающая возможность углубится в стену. Фасонные части монтируют только после полного устройства крыши.

Ендовы

Элементы, служащие для сопряжения кровельного ската, который имеет разные уклоны. Монтаж ендовы делается до перекрытия крыши. Их задача – выполнять гидроизоляцию кровли. Планки бывают нижние и верхние. Нижняя направляет стекающую по гофре листа воду в нужное место. Так, стыки ската стают защищенными от пагубного влияния влаги.

Что касается верхней планки, то она скрывает угол внутри, который образуется стыками крыши. Она играет роль декоративного элемента и защищает ендову от дождя. Ведь именно их считают слабым узлом сложных крыш.

Доборный элемент крыши из профнастила – конек

Коньку крыши хочется уделить больше внимания. Он служит для соединения скатов в самом верху, а если точнее, верхних примыкающих листов. Как большинство элементов, он выполняет защитную и декоративную функцию. Самое главное то, что ассортимент коньков довольно разнообразный.

Ниже приводятся три самых востребованных вида:

  1. Простой конек. Выглядит как обычный металлический уголок, ширина полосок которого находится в диапазоне от 10 до 30 см. Как правило, простые коньки имеют обортовку (их края можно загибать на 1,5 см). В приоритете жесткие планки, так как они надежнее, а работать с ними легче.
  2. П-образный конек. Отличие в том, что ребро планки делается не под углом, а в форме буквы «П». Монтировать такие коньковые планки легче и быстрее.
  3. Полукруглая коньковая планка. Этот доборный элемент имеет разные конфигурации для каждой крыши. Их отличие заключается в соотношении диаметра ребер. Они могут быть разные и одинаковые. Торцевая деталь для них обязательна.

Доборных элементов крыши из профнастила много. Все они важны и делают покрытие защищенным, красивым и долговечным.

Как правильно крыть крышу профлистом

Содержание

  1. Почему выбирают профнастил для кровли?
  2. Что нужно для работ?
  3. Правильный выбор материала
  4. Пошаговая инструкция выполнения работ
  5. Полезное видео
  6. Интересные статьи

1. Почему выбирают профнастил для кровли?

Когда встает вопрос ремонта крыши, сегодня все чаще предпочтение отдается профилированным листам. В чем их популярность? Обоснуем это сначала с точки зрения процесса монтажа. Он настолько прост, что и непрофессионал легко освоит технологию. А с укладкой кровли на небольших постройках, например, на гараже, может справиться даже один человек! Профнастил используется на крышах с любой конфигурацией и любым уклоном – даже минимальным (можно сооружать плоские крыши). По затратам времени и сил данный вариант выигрывает в сравнении с укладкой штучной черепицы и листовой жести.

Если говорить об эксплуатационных качествах, то и здесь есть несколько важных преимуществ.

  • Эстетичный внешний вид профнастила, а также различные цветовые исполнения позволяют использовать его не только для хозяйственных построек, но и для крыш домов.
  • Высокая механическая прочность делает материал очень надежным – несущая способность больше, чем у шифера и ондулина.
  • Отличная морозостойкость дает возможность использовать профнастил в условиях российского климата – материал имеет неограниченный ресурс по замораживанию/размораживанию в отличие от керамической черепицы.
  • Пожаробезопасность кровли из стальных листов исключает ее возгорание и распространение огня.
  • Долгий срок службы гарантируется за счет высокой коррозийной стойкости листов, а также благодаря устойчивости к образованию лишайников – первоначальный внешний вид и структура материала сохраняются десятки лет.

Кстати, зачастую и цена данного материала ставится на одну чашу весов вместе с его преимуществами. Например, обычный оцинкованный профлист может стоить от 150 – 180 рублей за квадратный метр. Листы с полимерным покрытием обойдутся от 180 – 215 рублей за квадратный метр. Но если сравнивать их стоимость с ценой на металлочерепицу, то это вполне выгодный вариант.

Если вы решили покрыть крышу дома или гаража профнастилом, предлагаем с умом подготовиться к монтажу. Стоит учесть, что у этого материала есть свои особенности. Чтобы не испортить листы в процессе резки или крепления, лучше заранее узнать обо всех тонкостях обращения с ними. Что можно и чего нельзя делать? Как провести замеры? Что из инструмента нужно взять? В чем особенность технологии укладки? На эти и другие вопросы ответит наша инструкция.

Читать еще:  Инструкция по монтажу фальцевой кровли своими руками и подготовка необходимого кровельного инструмента

2. Что нужно для работ?

  • Доски для выполнения обрешетки
  • Профилированный лист
  • Планки: коньковая, ветровая, карнизная
  • Уплотнительный материал для стыков
  • Гидроизоляционные и пароизоляционные материалы
  • Для резки листов: ножницы по металлу или ножовка по металлу
  • Кровельные саморезы
  • Шуруповерт
  • Стремянка
  • Рулетка
  • Перчатки

3. Правильный выбор материала

Сегодня на рынке строительных материалов представлен большой ассортимент профилированного листа. Есть стеновой, универсальный, несущий, кровельный. В принципе, все они пригодны для устройства крыши. Однако если вы будете использовать стеновой профлист, готовьтесь к тому, что придется делать практически сплошную обрешетку. Приемлемая толщина листа составляет 0,5 – 0,7 мм. Такой материал легкий и в то же время достаточно прочный.

Запомните! Наиболее предпочтительны для кровли профлисты с капиллярной канавкой – эти материалы содержат в маркировке букву R. Такая особенность создает эффект капилляров: при плотном примыкании листов в месте стыка влага не будет просачиваться. Канавка служит для отведения воды.

Как подсчитать количество необходимого материала? Для плоской кровли, например, гаража, это просто – определяется ее площадь посредством замера длины и ширины. Например, у дома двухскатная крыша. Для подсчета требуется ширину ската разделить на ширину отрезка кровельного материала. К полученному количеству листов прибавить 15% – с запасом. Допустим, ширина ската составляет 5 м, а ширина профлиста – 1,25 м. Значит, понадобится 4 листа на один скат, 8 листов – на два ската. Если учесть запас в 15%, то лучше купить 9 листов. Длина листов может составлять стандартно 2, 4, 6 м – выбирайте подходящий вариант в зависимости от высоты кровли. Вы будете либо стыковать два листа, либо, если крыша невысокая, обойдетесь одним листом (возможно, его придется подрезать).

4. Пошаговая инструкция выполнения работ

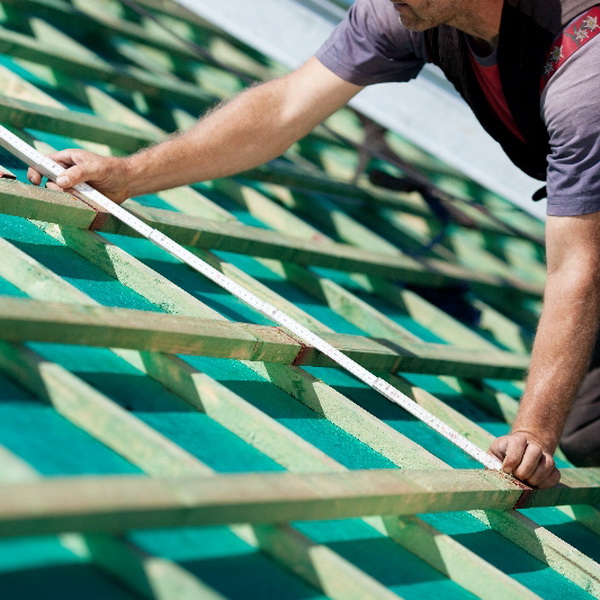

Подготовка основы под крепление профлиста

Вы будете крыть новую крышу? А может, перекрывать уже ветхую, у которой замены требует не только кровельный материал, но и основа для его крепления? Тогда необходимо сделать обрешетку. Доски для обрешетки под профнастил укладывают на расстоянии от 50 – 100 см друг от друга. Больший интервал делать не стоит. Доски кладут на стропила, располагая перпендикулярно им. Для крепления используют саморезы по дереву или гвозди. На этом этапе очень важно выровнять скаты и проверить их по вертикали, горизонтали и всем диагоналям. Везде скат должен быть ровный. Ответственный подход к монтажу обрешетки является залогом того, что у вас не возникнет проблем с укладкой профнастила. Стоит отметить, что в составе кровли должен быть слой утеплителя, пароизоляции и гидроизоляция. Это поможет не только уменьшить теплопотери через крышу, но также продлить срок службы ее составляющих.

Важно знать! Все деревянные элементы в составе кровли следует обработать специальными пропитками, которые защитят материал от гниения и продлят срок службы.

Раскрой материала

Так как при покупке профнастила отталкиваются от размеров кровли, большая часть поверхности будет устелена цельными листами. Однако резать материал все-таки придется, например, при работе с участками сложной геометрии и на оставшейся части кровли, куда целый лист не умещается. Тогда нужно измерить конкретный участок и под него вырезать заготовку. При этом учитывайте то, что часть листа пойдет внахлест с предыдущим листом.

Внимание! Профилированный лист нельзя резать болгаркой с абразивными кругами. Некоторые пользователи прибегают к такому способу, желая ускорить процесс, но потом жалеют об этом. Дело в том, что при абразивном воздействии нарушается структура материала в месте среза – со временем там возникнет коррозия.

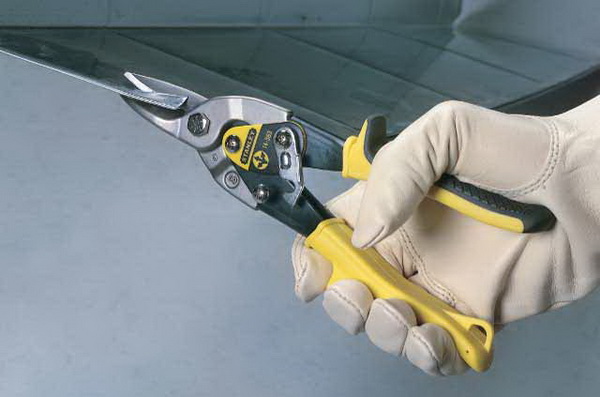

Чаще всего для резки профлиста в процессе монтажа используют ручные ножницы по металлу. Дело в том, что при резе таким инструментом обеспечивается сохранность защитного цинкового слоя, причем цинк будто смазывается на кромку среза. Это улучшает коррозийную стойкость. Для работы с профилированным листом используют ножницы с прямым резом. Главное, чтобы режущая способность лезвий соответствовала толщине листа – 0,5 или 0,7 мм.

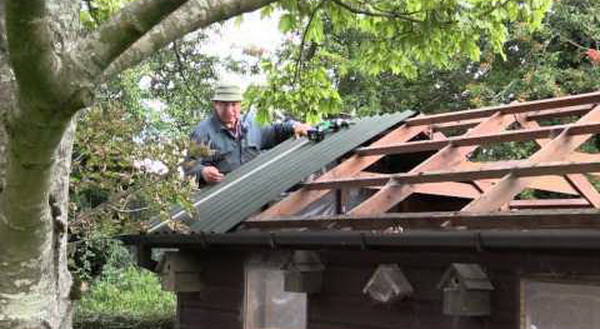

Крепление листов

При работе с профлистом нужно быть очень аккуратным, чтобы не деформировать и не повредить его. Для удобства подъема материала на крышу устанавливают две длинные доски и по ним, как по направляющим, подтягивают листы на крышу. Не стоит ходить по материалу в процессе укладки – старайтесь стоять либо на стремянке, либо на еще не закрытых листами участках крыши.

Порядок монтажа будет следующим. Укладку листов начинают от торца здания. В зависимости от расположения капиллярной канавки выбирают направление – справа налево либо наоборот. При стыковке профлиста канавка предыдущего листа должна закрываться гребнем последующего. Крепить материал начинают от нижнего края крыши.

Важно! При укладке профнастила следует очень ровно установить первую заготовку. От этого будет зависеть качество выполнения кровельных работ. Для начала лист фиксируют по центру одним саморезом, затем выравнивают свес и фиксируют еще одним саморезом.

После выравнивания первого листа приступают к укладке первого ряда. Его делают с вылетом в 30 – 50 см над свесом. Второй ряд крепится с нахлестом на первый.

Технология укладки профлистов заключается в том, что их соединение осуществляется внахлест – вставляют один гребень в другой. Крепеж вкручивается во впадины – для крепления листа к кровле и в местах стыковки двух листов. В места соединений между двумя листами укладывается резиновый уплотнитель для герметичности. Пример представлен на рисунке ниже.

Внимание! Монтаж кровли из профлиста можно осуществлять без использования уплотнительных материалов, если уклон составляет от 16°.

При соединении листы идут внахлест на один гребень, если используется уплотнитель, либо на два гребня, если вы работаете без уплотнителей. В вертикальном направлении верхний лист должен перекрывать нижний не менее чем на 100 мм. Более точные рекомендации зависят от уклона крыши. Данные приведены в таблице.

Рекомендации по укладке профнастила

Угол наклона крыши5 – 10°10 – 15°15 – 30°от 30°
Боковой нахлест2 гребня1 гребень1 гребень1 гребень
Концевой нахлест300 мм200 мм150 мм100 мм
Основа для профнастилаМожет быть обшивка фанерой или доскамиОбрешетка с шагом до 360 ммОбрешетка с шагом до 460 ммОбрешетка с шагом до 475 мм

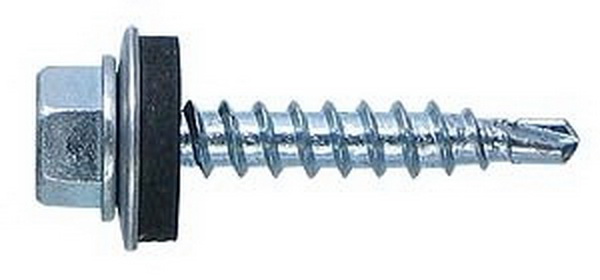

В качестве крепежа используют кровельные саморезы. Они имеют резьбовой стержень, на конце которого есть небольшое сверло, которое облегчает вхождение в стальной лист. Между головкой крепежа и стержнем имеется шайба и гидроизоляционная прокладка, препятствующая проникновению влаги в отверстие. Такой крепеж гарантирует надежное и долговечное соединение. На 1 кв. м листа должно приходиться около 6 – 10 саморезов. Крепеж вкручивается шуруповертом.

Монтаж планок

После того как основная площадь кровли будет застелена профлистом, необходимо установить доборные элементы. Коньковая планка крепится на стыке между двумя скатами и скрывает зазор. Карнизные планки монтируются на краях скатов – там, где будут установлены водостоки. Также устанавливаются торцевые планки, которые предотвращают боковое попадание осадков под скат кровли – монтируются с торца здания. Крепить планки следует только после того, как все листы надежно зафиксированы саморезами.

Уплотнители под них не устанавливают.

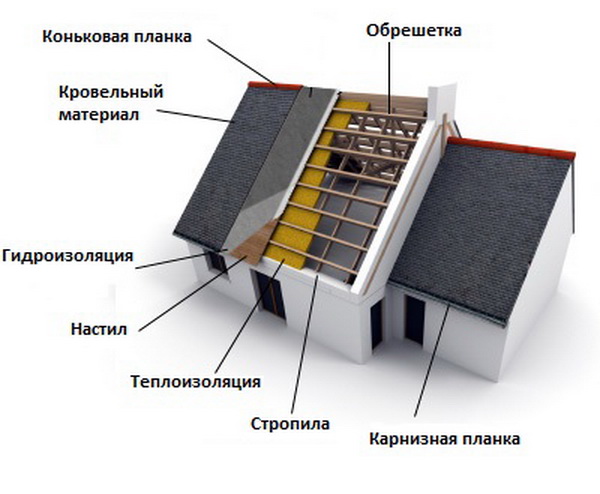

Для наглядности полученного результата предлагаем вам примерную схему кровли частного дома, представленную на рисунке.

Теперь вы знаете, в чем заключается технология устройства кровли с использованием профилированных листов. Надеемся, наша статья убедила вас, что в этом нет ничего сложного. Главное – не торопиться и соблюдать все правила монтажа. И помните: успешное выполнение работ во многом зависит от используемого инструмента. Если у вас его еще нет, сделайте заказ в нашем интернет-магазине.

5. Полезное видео

Доборные элементы для кровли из профнастила, наружный угол

Профилированный лист используется в качестве покрытия для кровли и предполагает использование важных элементов. Они отвечают за целый ряд важных функций. С помощью них выполняются скаты и их края, перекрывают контуры внутренних и внешних ребер. Равным образом они нужны для предохранения от пыли, влаги, паразитов. Чтобы доборные элементы из профнастила безукоризненно справлялись с собственными функциями, необходимо изучить специфику их конструкции и правила монтажа.

  • Классификация добора
    • Капельник как один из элементов
    • Конструкция ендов
    • Планки примыкания
    • Карнизные планки
    • Торцевые планки
    • Коньковые планки и снегозадержатели

Классификация добора

Для металлочерепицы и профлистов начали создавать особую серию доборных компонентов. Формируют их путем раскроя и гибки покрытого цинком листового проката. Толщина ее может быть разной и колеблется от 0,4 до 0,5 мм. Ежели профнастил располагает защитными и декоративными слоями, мастерят доборы по сходной схеме. Состав и тон порошкового полимерного напыления является аналогичным. Краска наносится с наружной стороны.

Производство любых видов доборов может быть как поточным, так и индивидуальным, когда его изготавливают своими руками. Первый вариант считается более доступным по цене, но нередко предполагает подгонку по фактическим размерам конструкции на объекте. Второй вариант нередко дороже, но и является намного более удобным при работе. Для грамотного обустройства и последующей эксплуатации крыши, обустроенной профлистом, потребуются:

  1. Коньковые планки. Бывают простыми, округлыми. Применяются для оформления и защиты кровельного материала в скатных конструкциях и ребрах.
  2. Ендовы. Включают в себя верхние и нижние компоненты. Применяются для герметизации вогнутого угла крыши. Защищают кровельный пирог от негативного воздействия осадков. Аналогичным действием обладают в отношении обрешётки.
  3. Карнизные планки. Используются для декорирования карнизной полосы, предохранения пирога от промокания и пыли, для исключения срыва крыши ветром.
  4. Капельники. Используют для отвода атмосферных осадков от стропильной системы и обрешетки в водоскатную систему. Зачастую влага перемещается прямо на грунт.
  5. Фронтонные планки. В противном случае их называют торцевыми. Оберегают покрытие со стороны фронтона от сильного ветра, пыли и попадания влаги.

Обязательные компоненты включают в себя планки примыкания. Угол наружный для профнастила оберегает кровлю от погодных явлений. Эти компоненты могут состоять из верхней и нижней частей. Используются для сопряжения колонны с дымоходом, смежной стеной и примыкающим скатом полувальмовой крыши. Также используются для ломаных конструкций. Парапеты закрывают низкие кирпичные или пеноблочные стены, стоящие по периметру плоских крыш.

Снегозадержатели применяют на металлических покрытиях. Их устанавливают в обязательном порядке на крышах. Требуются для обустройства системы предотвращения схода заснеженных залежей с гладких кровель. Преобладающая часть доборных элементов для устройства кровли из профнастила ставится на завершающих этапах. Но есть и такие компоненты, монтаж которых производится непосредственно для установки гофрированных листов. Вот почему специфика работы доборами должна быть изучена заранее, перед началом работы.

Капельник как один из элементов

Является самым главным компонентом, применяемым в обустройстве металлической кровли. Его советуют использовать по причине несходства в теплотехнике деревянной стропильной системы и финишного слоя. Фиксируется на стропилы по нижней кромке карниза. Работы по монтажу производятся до постройки обрешетки. Укладывают его сверху гидроизоляционной прослойки кровельного пирога. За счёт капельника, которым отдельные мастера неосмотрительно пренебрегают, возрастает срок службы составных частей крыши в несколько раз. Это касается всей её конструкции в целом.

Капельник способствует отводу конденсата из подпольного пространства и удалению атмосферной влаги, которая просочилась через это покрытие. Если не был запланирован монтаж водостока для малоэтажного строения, кровельные системы нужно непременно оснастить таким элементом. Закрепляется капельник либо гвоздями, либо саморезами любого цвета, которые ставятся через каждые 35 см.

Конструкция ендов

Ендовы представляют собой вогнутые углы, сформированные после сопряжения двух железных скатов плоскостей. Их нередко обозначают как наиболее уязвимые зоны системы. Они склонны создавать условия для протечек. При их неграмотном обустройстве собираются лужи, способные просачиваться даже сквозь абсолютно целое покрытие. Здесь копятся залежи снега, обуславливающие возможность полного обрушение кровли.

Выделяют 2 основных вида деталей, применяемых в обустройстве разрывов. Это нижняя и верхняя планки ендовы. Первый вид считается ключевым элементом. Представляет собой тонкостенный железный уголок с широкими полками. Ставят перед монтажом профлистов на сплошную дощатую обрешетку. Она должна предупреждать провес металла составляющих частей. Ширина обрешётки равна 60 см по обоим краям.

Верхняя планка производится в форме обычного угла. В ней имеются планки ендовы с прогнутыми или выпуклыми кромками вдоль стержневой оси. Они предусмотрены для ускорения схода осадков. Кладут их поверх зафиксированного профлиста. Разжелобки отлогой крыши перед укладкой донной планки обрабатывают гидроизоляцией. На более отвесных крышах в железный уголок укладывают дополнительный гидроизоляционный слой в виде полосы. Ширина доборной полосы превосходит ширину монтируемой под профнастил ендовы на 20 см. Следовательно, что из-под планки с обоих краев должно выглядывать по 10 см гидроизоляции.

Данные планки ставят от карнизного свеса. Если один элемент недостаточно длинен для разжелобка, последующий компонент укладывают с нахлестом в 20 см. Итогом становится создание особого напуска. Он не даёт проникнуть воде в кровельный пирог. Фиксируют планки ендовы на данном шаге несколькими гвоздями по кромкам так, чтобы они не препятствовали предстоящей работе.

В случае если разжелобок проходит сквозь весь массив скоса до самого конька, то нижнюю планку перекидывают сквозь коньковое ребро. После этого ее отбортовывают и укладывают многофункциональный уплотнитель, наполняющий пустоты гофр после установки профлиста. В случае если ендовы маленькие, допустим, сформированы скатами мансардного окна, используется профилированный уплотнитель. Лишь после укладывания и укрепления профнастила делают установку верхней ендовы и финишную фиксацию защиты разжелобка и его системы.

Планки примыкания

Эти элементы для обустройства примыкания закрывают браслеты и стыки смежных скатных плоскостей, которые установлены под разным углом либо выполнены из различных по техническим характеристикам материалов. Они помогают обустраивать всё, что можно назвать переходами и проходами через кровлю. К ним относят:

  1. параллельные коньковому прогону выпуклые и вогнутые ребра крыш мансарды и полувальмовой системы;
  2. обводы уложенных из кирпича дымоходных труб;
  3. примыкания к отвесным стенам сооружения плоских и односкатных крыш.

По принципу установки планок примыкания отмечаются кое-какие различия. Обрамление около кирпичной дымовой трубы, к примеру, ведется по той же схеме, что применяется для установки ендовы. Конструкция защиты содержит две части. Это нижняя и верхняя зоны. По аналогии нижний обвод сооружается перед кровлей крыши профлистом. Однако в этом случае нижняя планка замещает свинцовые полосы и Вакафлекс.

Нижние планки примыкания на кирпич или стенки дымохода ставят поверх слоя гидроизоляции. Их верхняя часть заводится в штробы глубиной полтора см. На нижнюю часть дымовой трубы наклеивают уплотнитель, затем кладут покрытия. После укладки финишного слоя всё закрывают верхним отводом. Обустройство примыкания к стенам не требует постройки двухслойной металлической защиты. Взамен нижней металлической планки на обрешетку и отвесную плоскость клеят полосы доборной гидроизоляции по линии состыковки.

При обустройстве солидной площади планки примыкания кладутся с нахлестом 10 см как минимум. Фиксация доборных элементов осуществляется проверка установленного пропуска в двух плоскостях. На кровле забивают саморезы 2 на 5 мм с шагом 40 см. Верхнюю часть планок заводят в штробы, выбранные на глубину полтора см в вертикальной кирпичной стене.

Второй способ обустройства примыкания к стенам постройки предполагает монтаж планки по общей схеме. Но при этом маскируется верхняя зона доборов в гостиной. Так делают в случае, если технических возможностей ввести верх элемента в стену не имеется. К примеру, так бывает при обустройстве рубленых домов или каркасных зданий. Металлические планки для ребра внутренних и наружных углов обустраиваются после частичного монтажа профиля.

Читать еще:  Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Сначала выкладывают на нижнюю часть ската ломаной крыши листы, после чего ставят планку примыкания, клеят уплотнитель и кроют профнастилом часть ската, которая расположена выше. На последнем этапе закрывают вышележащие части ската. Всегда надо соблюдать принцип, согласно которому монтаж и крепление основных элементов и доборов должно производиться так, чтобы вышележащая деталь кровли перекрывала нижнюю. В этом случае обеспечивается беспрепятственный отход осадков и не допускается их затекание в подкровельное пространство, восприимчивое к влаге.

Карнизные планки

Они предотвращают попадание пыли, насекомых и влаги. Фактически они перекрывают карнизные свесы торцевой зоны. Монтируют их к крайней решетке или на дополнительную доску, фиксирующую края обрешётки. По форме сечения выделяют планки:

  • прямые;
  • фигурные.

Первый тип напоминает стандартный уголок из металла с завальцованными по краям полками. Второй указывает на планки с 3 и более ребрами жесткости. За счет этого удается придать декоративные свойства и усилить заодно окантовку карниза.

Перед монтажом карнизных планок нужно зафиксировать длинные фиксаторы водосточных желобов. В случае если их применение задумано, то это является обязательным требованием. Если водосток обустраивается при помощи коротких креплений, на установку планок и размещение планок они не выказывают никакого влияния. До монтажа планок карнизов торец кровельного пирога вдоль карнизного свеса лучше прикрыть вентилируемой лентой или москитной сеткой. Установка планок осуществляется саморезами, которые проходят по данному покрытию. Величина их зависит от того, какую толщину имеют решетки. Фиксируют их через каждые 40 см.

Торцевые планки

Данные составляющие нужны для профлиста и ставят их на торцевых дощечках. Их верхнее ребро должно выдаваться над скатом на уровне высоты профиля. Доски набивают на торцевой стороне стропильной системы скатов. Ежели скаты имеют прямоугольную форму, то доски на торцевую часть кровельной системы предпочтительно прибивать до настила покрытия. Они играют роль своеобразного бордюра по периметру крыши. В итоге работа с профлистами существенно облегчается.

В общей сложности производится 2 вида торцевых доборов: стандартные и с ребром. Первый вид представляет собой полосы металла, согнутые в виде угла с неодинаковыми по ширине полками. Во время сооружения одной полки нужно закрывать волны профлиста. Второй тип системы различается от предшествующего за счет доборных ребер по линии сгиба. Настоящие элементы усиливают жесткость и декоративные качества доборных элементов.

Торцевые планки, которые еще называются ветровыми облаками, устанавливают в направлении от нижнего конца карнизного свеса к коньку. Длина данного типа доборов поточного выпуска равна 2 м. В случае если длины мало для установки и обустройства ската, планки укладывают с нахлестом 10 см, но не меньше 5 см. У конька избыток торцевых планок подрезают при необходимости.

Фиксация торцевых планок осуществляется в двух плоскостях. Это делают либо к доске с соответствующим названием, либо профнастилу. Но покрытие закрепляют через гребень, при этом шаг крепежа составляет 1 м. Крепёж с полимерным покрытием подбирают в тон.

Коньковые планки и снегозадержатели

Доборы для конька обязательно включаются в конструкцию любой скатной крыши. Они в немалой степени отвечают за декоративную составляющую конструкций в целом. Что касается снегозадержателей, то они защищают конструкцию от лавинообразных обрушений. Ставят их на все виды металлических крыш. Защищают они от порчи водостоков и прочего имущества, находящегося в зоне схода снега.

Кровля из профнастила: нюансы выбора и особенности монтажа, фото и видео

Сегодня поговорим о таком популярном строительном материале, как профнастил. О его преимуществах и недостатках, где его применяют, и технологию монтажа на крышах. Прочитав статью, Вам не надо будет искать информацию в других источниках. Но основной упор здесь будет сделан на информацию о кровле из профнастила.

Кровля из профнастила Источник mydesigninfo.ru

Что такое профнастил

Это стальной оцинкованный лист толщиною от 0,35 до 1,2 мм, который формируется путем холодной прокатки в материал волнообразного типа. Именно таким способом производится увеличение несущей способности листов. При этом форма гофры может быть волнообразной или трапециевидной.

Профнастил изготавливается только из оцинкованной стали, у которой высокие влагозащитные свойства, противостоящие процессам коррозии металлов, плюс увеличивающие срок эксплуатации материала. Сегодня производители предлагают окрашиваемые профилированные листы или покрытые полимерным слоем. Это, во-первых, дополнительно увеличивает срок службы профлистов, во-вторых, появляется возможность подобрать покрытие с определенным цветовым оформлением.

Основные параметры профнастила:

рабочая ширина самого материала.

Размеры профилированного листа Источник proftehnastil.ru

Преимущества и недостатки

Обозначим плюсы материала:

небольшой удельный вес, что облегчает проводимые с ним операции;

несложный монтажный процесс;

невысокая цена по сравнению с другими кровельными покрытиями;

разнообразие цветового оформления;

эстетичный внешний вид крыши.

Что касается минусов:

профнастил – изделие металлическое, поэтому у него высокая теплопроводность, что требует проведения утепления крыши;

Критерии выбора профнастила для кровли

Сооружение крыши из профнастила начинается с выбора самого кровельного материала. Сегодня производители предлагают три вида профилированных листов:

Маркировкой «Н» обозначается несущий вид, используемый как раз для покрытия кровель.

С маркировкой «С» выпускаются стеновые модели, которые чаще всего используют для сооружения оградительных конструкций и облицовки стеновых и потолочных поверхностей. Хотя надо отдать должное, что стеновой профлист применяется и для возведения крыш легких навесов, террас и беседок.

«НС» – универсальный вид, используемый в любых строительных конструкциях, и на крышах также.

Виды профнастила Источник vade.renacopyki.ru.net

То есть получается так, что любая из вышеобозначенных разновидностей может быть использована для покрытия кровель. Но есть здесь один важный нюанс. Если вы ходите, чтобы возведенная из профнастила крыша прослужила долго и выдержала бы серьезные нагрузки, то надо выбирать материал с толщиною металлического листа не менее 0,55 мм.

Обратите внимание, что это толщина металла, куда не входит краска или полимерный слой. И если в магазине вы штангенциркулем сделаете замер, и он будет 0,55 мм, то знайте, что фактическая толщина будет составлять 0,5. Учтите и то, что в сертификате соответствия этот размер отдельно не указывается. Он указывается в маркировке изделия. К примеру, Н75-750-0.9. Именно «0,9» и есть толщина металла.

Что касается размеров профиля (высоты и ширины), то, чем больше они, тем выше несущая способность материала. Но при этом уменьшаются габаритные размеры профлистов. А значит, надо будет приобретать больше элементов покрытия крыши. К примеру, профнастил марки Н75-750, где 750 – это ширина листа. Или С40-1000, где 1000 – ширина. То есть, увеличивается несущая способность кровельного материала, уменьшается площадь самого покрытия.

Доборные элементы для профнастила

Металлический профилированный лист в последние годы все чаще используется в качестве кровельного материала для крыш зданий и сооружений самого различного назначения. Профнастил стоек к коррозии, удобен в монтаже и внешне достаточно привлекателен.

Оглавление статьи (нажмите, чтобы открыть)

Но конструкция даже самой простой кровли из листовых материалов предполагает обязательное использование специальных элементов для оформления различных узлов примыканий скатов крыши между собой. Эти элементы также защищают узлы примыкания кровли из профнастила к стенам и фронтонам здания.

Не исключением является и металлический профилированный лист. Доборы для крыши из профнастила служат как для увеличения герметичности и надежности кровельного покрытия, так и в чисто эстетических целях. Профнастил и комплектующие для крыши, фактически, являются единым комплексом, обеспечивающим герметичность кровельного покрытия, его завершенность и внешнюю привлекательность.

Места установки элементов кровли из профнастила

1. Боковое примыкание нижнее. 2. Верхняя планка ендовы.
3. Система обслуживания кровли (ступеньки безопасности).
4. Боковое примыкание верхнее. 5. Система обслуживания кровли (площадка).
6. Вентиляционный дефлектор. 7. Коньковый элемент круглый. 8. Коньковый элемент плоский.
9. Колпак на круглый коньковый элемент. 10. Снегозадержатель трубчатый.
11. Нижняя планка ендовы. 12. Торцевая планка. 13. Карнизная планка.
14. Верхняя и нижняя планки примыкания.

Профилированный металлический лист — один из немногих универсальных строительных материалов и используется не только для монтажа кровельных покрытий. Профнастил часто применяют также для облицовки фасадов зданий. Поэтому и комплектующие могут быть различными в зависимости от их назначения.

Использование доборных элементов для профнастила

Доборные элементы кровли из профнастила используют для защиты карнизных и фронтонных свесов, а также мест соединений различных плоскостей скатных крыш между собой. Доборные элементы для профнастила, используемого при облицовке зданий, служат для защиты от влаги и пыли внутренних и наружных углов в местах соединения стен, а также для стыковки профилированных листов между собой и защиты места соединения. Ниже в таблице можно увидеть различные варианты угловых элементов для стенового профнастила.

Угловые узлы для стенового профнастила

Планка угла
внутреннего простая
Планка угла
внутреннего сложная
Планка угла
внешнего простая
Планка угла
внешнего сложная

Такие доборные элементы для профнастила, как сложные планки внутреннего и наружного узла, стыковочные, торцевые и откосные планки, а также наличники, молдинги и цокольные планки устанавливаются до монтажа листов профнастила. А простые угловые и стыковочные планки монтируются уже после установки листов стеновой облицовки.

Нельзя пренебрегать установкой фасонных частей, а также недооценивать эти элементы кровли из профнастила и их важность. Так, например, любую скатную кровлю невозможно представить без конькового элемента, который накрывает верхние листы профнастила соседних скатов.

Кроме того, что он защищает стык двух плоскостей крыши от попадания дождя и снега, коньковый элемент позволяет создать вентиляционные зазоры для выхода воздуха из-под кровельного покрытия. А устройство вентиляции является необходимым условием строительства любой крыши из профнастила или металлочерепицы.

Доборные элементы кровли из профнастила

Кровля из профнастила, примыкания которой к стенам здания, а также дымовым и вентиляционным каналам недостаточно надежны, может создать хозяевам дома множество проблем. Попадание воды на фронтоны или наружные стены серьезно испортит отделку фасада, а протечки по кладке дымовых и вентиляционных каналов могут привести к выходу из строя деревянных элементов стропильной системы. В приведенной ниже таблице можно увидеть основные элементы кровли из профнастила, там же указано и их назначение.

Карнизные планки и планки ендовы устанавливаются до монтажа листов профнастила, а коньковые элементы и торцевые (ветровые) планки монтируют после установки профилированного листа кровельного покрытия.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Какие используются доборные элементы для кровли из профнастила?

Профнастил считается практичным, недорогим и долговечным кровельным материалом, поэтому активно используется в частном малоэтажном домостроении. Высокие эксплуатационные и технические характеристики этого покрытия, которые дополняются простотой монтажа, делают профилированный лист незаменимым для сооружения крыш любой формы, виды или уклона. Чем сложнее конфигурация кровли, тем больше в конструкции ендов, стыков, узлов примыкания с вертикальными поверхностями, ендов, ребер, при устройстве которых практически невозможно состыковать кровельный материал без зазоров. Чтобы предотвратить протечки, задувание холодного воздуха, используются фасонные элементы кровли из профнастила. В этой статье мы расскажем, как правильно их правильно выбрать и установить.

Состав и характеристика

Доборные элементы для крыши из профлиста производятся из высококачественной оцинкованной стали. Они используются, чтобы защитить узлы примыкания профнастила и стыки между листами кровельного от протечек, проникновения холода, задувания ветра. Они производятся 3 видов:

  • Оцинкованные неокрашенные. Такие доборные элементы производятся из неокрашенной оцинкованной стали, они стоят дешевле всего, но служат недолго, так как гальванические покрытие из цинка легко повредить механически.
  • Оцинкованные окрашенные. Фасонные элементы для крыш из профлиста, окрашенные с помощью специального состава стоят дороже и служат дольше. Так как лакокрасочное покрытие служит защитой для металла, предотвращая появление коррозии.
  • Оцинкованные и полимерной пленкой. Полимерное покрытие, наносимое на поверхность фасонных элементов для кровли из профлиста «премиум» класса, предотвращает контакт металла с влагой, надежно защищая от появления очагов коррозии. Стоят такие изделия намного дороже, однако, в процессе эксплуатации они дольше сохраняют привлекательный внешний вид и выполняют защитные функции.

Обратите внимание! Обычно цвет доборных элементов для крыши из профлиста подбирают в тон к окраске кровельного материала. Чтобы совпадение было идеальным, необходимо приобретать профнастил и фасонные изделия одного производителя., тогда визуально кровля будет смотреться целостно и эстетично.

Функции

При возведении крыши из профлиста сложной конфигурации возникают узлы примыкания кровельного материала к вертикальным поверхностям, ребра между скатами, ендовы и другие стыки, которые в результате некачественного монтажа часто становятся причинами протечек. До начала массового производства специальных изделий для заделки этих участков строители и домовладельцы обходились подручными средствами, используя обрезки профлиста, рубероид, однако, эти «кустарные» решения портили внешний вид крыши, а также плохо выполняли свою задачу. Доборные элементы, выпускаемые современными производителями, выполняют следующие функции:

  1. Гидроизоляционная. В первую очередь фасонные изделия выполняют защитную функцию, предотвращая затекание в зазоры, образующиеся в процессе монтажа кровельного материала. Протечки внутрь стропильного каркаса оказывают негативное влияние на состояние утеплителя и деревянных элементов конструкции.
  2. Декоративная. При укладке профлиста в ендовах, коньке, фронтонных и карнизных свесах образуются некрасивые стыки и незащищенные края, которые портят внешний вид конструкции. Если заделать узлы фасонными элементами в тон к кровельному материалу, они не будут выделяться, создавая целостный и гармоничный образ.
  3. Защитная. Карнизные и торцевые планки защищают деревянные элементы стропильного каркаса от контакта с водой, продлевая срок эксплуатации кровли.

Учтите! Чем сложнее конструкция кровли, тем больше используется «доборки» для монтажа. Доборные элементы крыш из профлиста стоят относительно недорого, особенно если сравнивать их стоимость с аналогичными изделиями для черепичной кровли. Однако, большое количество фасонных элементов может существенно увеличить расходы на перекрытие дома.

Использования специальных защитных и декоративных элементов требуют многие узлы кровли из профлиста. Поэтому продукция этого назначения обладает разными размерами, формой и назначением. Все доборные изделия изготавливаются из оцинкованной стали с лакокрасочным или полимерным покрытием. Производители профнастила выпускают следующие виды фасонных элементов:

  • Торцевая планка. Эта деталь используется для защиты стыков кровельного материала от затекания влаги, а также для оборудования фронтонных свесов. Она перекрывает последний лист профнастила на 50-100 мм, защищая от контакта с водой. Торцевая планка крепится на кровельные или коньковые саморезы.
  • Карнизная планка. Функция карнизной планки – отведение дождевой и талой воды в водосточную систему. Этот элемент маскирует карнизную доску, защищая ее от влаги, он устанавливается на последней рейке обрешетке с помощью окрашенных кровельных саморезов.
  • Нащельники. Нащельники с внутренним и внешним углом используют, чтобы защитить узлы сопряжение кровельного материала со стеной, трубой или другими вертикальными поверхностями от проникновения влаги, пыли, ветра.
  • Ендовы. Эти доборные элементы применяют для оборудования стуков между смежными скатами крыш сложной конфигурации. Ендовы выпускают верхние и нижние. Изделия, устанавливаемые снизу, выполняют гидроизоляционную функцию, а верхние — декоративную.
  • Конёк. Коньковые элемент для профнастила используется для оборудования стыка скатов в верхней точке, он выполняет гидроизоляционную и декоративную функцию.

Обратите внимание! Наиболее востребованными фасонными изделиями для крыш из профнастила являются коньковые профили, торцевые и карнизные планки. Они применяются для возведения крыш даже самых простой конструкции.

Коньковый профиль

Наибольшим разнообразием форм и видов среди фасонных изделий обладает коньковый профиль. В конструкции кровли из профилированного листа этот элемент выполняет сразу 3 функции. Он защищает стык между от проникновения воды, холодного воздуха или пыли, формируют вентиляционный зазор, улучшающий циркуляцию воздуха, а также улучшает внешний вид крыши. Производители выпускают коньковый профиль 3 видов:

Читать еще:  Как переделать крышу в мансарду

    Простой. Он представляет собой простой уголок из окрашенной оцинкованной стали с крепежными полками 100-300 мм. Чем шире полки изделия, тем эффективнее оно защищает стык скатов от попадания влаги. Прямой коньковых профиль выдерживает интенсивные ветровые нагрузки, но при этом без труда монтируется своими руками.

Учтите, что монтаж конькового профиля для крыш из профилированного листа выполняется с помощью специального уплотнителя, повторяющего контур профиля кровельного материала. Он защищает проникновение жидкости, пыли, снега или холодных потоков воздуха под конек.

Видео-инструкция

Виды и предназначение доборных элементов для кровли, созданной из профлиста

Кровля, сформированная из профнастила – это достаточно востребованная конструкция, обладающая долгим сроком службы и привлекательным внешним видом. Для ее создания непременно формируется специальный кровельный пирог, сверху которого укладываются листы профнастила. Далее монтируются специальные доборные элементы для кровли из профнастила, позволяющие получить законченную и надежную конструкцию.

Нюансы использования элементов

Профнастил – это популярный кровельный материал, выпускающийся в многочисленных марках и разновидностях. Из него получается долговечное и надежное покрытие, поэтому он считается востребованным среди владельцев частных домов.

Отличается материал не только оптимальными техническими параметрами и высокими эксплуатационными свойствами, но и легкостью монтажа, поэтому нередко выполняется установка своими руками.

Важно! Профлист может применяться для любой крыши, поэтому считается прекрасным решением для конструкций, отличающихся сложными и необычными формами.

От сложности крыши зависит, какое количество разных доборных элементов будет использоваться. Они представлены разными узлами примыкания, коньками или ендовами. Именно они обеспечивают оптимальную стыковку листов без зазоров, а также гарантируют формирование законченной и привлекательной кровли на крыше.

Материалы изготовления и параметры

Доборные элементы для профнастила представлены в разных вариантах, причем они могут изготавливаться из различных материалов.

Важно! Основным их предназначением выступает эффективная защита узлов примыкания листов металлопрофиля, а также закрытие стыков, образующихся в кровельном покрытии, что гарантирует отсутствие протечек, а также в подкровельное пространство не проникает холод и ветер

Доборные элементы кровли из профнастила могут изготавливаться из разных материалов:

  • Оцинкованные с отсутствием слоя из краски. Для создания этих элементов используется оцинкованная сталь, которая при этом не покрывается каким-либо красящим составом. Их стоимость считается доступной за счет отсутствия дополнительных слоев, но и срок службы считается не слишком длительным. Это обусловлено легкостью нанесения повреждений.
  • Оцинкованные со слоем из краски. Для их создания используется оцинкованная сталь, которая далее покрывается качественной краской. Для этого используется особый состав, обеспечивающий создание высококачественного покрытия, легко выдерживающего разные воздействия атмосферы. Дополнительно лакокрасочное покрытие защищает металл от разных воздействий, поэтому гарантируется отсутствие процесса коррозии на поверхностях.
  • Оцинкованные элементы с полимерным покрытием. Этот вариант доборных элементов считается наиболее актуальным. Оцинкованная сталь покрывается специальным составом из полимеров, что обеспечивает эффективную защиту от влаги, поэтому гарантируется отсутствие процесса коррозии. Стоимость таких элементов считается достаточно высокой, но при этом они отличаются долгим сроком эксплуатации и наличием прекрасных защитных функций.

Важно! При выборе доборных элементов надо обращать внимание не только на материал, из которого они выполнены, но и на расцветку, так как они должны по цвету идеально соответствовать имеющемуся кровельному покрытию, а иначе они будут слишком сильно выделяться на покрытии, поэтому легко испортят внешний вид дома.

Основные функции

Если формируется крыша, обладающая сложной и нестандартной конфигурацией, то непременно образуются особые углы примыкания. В них части кровли соприкасаются с разными поверхностями дома, поэтому непременно устанавливаются в этих участках доборные элементы для профнастила. Они могут быть представлены разными уголками, планками, ендовами и иными предметами. Без их наличия на крыше непременно будут иметься разные стыки и другие части, за счет которых возникают протечки и иные проблемы, приводящие к короткому сроку службы покрытия.

Важно! Основной причиной наличия больших стыков и иных недостатков кровли выступает некачественный монтаж, поэтому изначально рекомендуется доверять данный процесс исключительно профессионалам.

Качественные доборные элементы, выпускаемые только проверенными и надежными компаниями, выполняют сразу несколько функций:

  • Гидроизоляция крыши. Все фасонные изделия первоначально предназначаются для защиты крыши от протекания. После их установки отсутствует возможность для протекания воды в разные стыки или зазоры, которые появляются в процессе монтажа кровельного покрытия. Если отсутствует качественная гидроизоляция, то это негативно сказывается на теплоизоляционном слое, а также может привести к гниению и разрушению деревянных частей стропильной конструкции.
  • Украшение конструкции. Во время укладки профлиста на коньке или в ендовах, а также на карнизных свесах, появляются не слишком привлекательные стыки, а также образуются края, на которых нет специальной защиты. Это приводит к тому, что вся крыша смотрится не слишком привлекательно и интересно. Поэтому все эти узлы желательно заделать специальными доборами, которые обладают оптимальной расцветкой, схожей с оттенком кровельного покрытия. В этом случае обеспечивается создание целостного, оптимального и гармоничного внешнего вида не только покрытия, но и всего дома.
  • Защита крыши. Разные планки обеспечивают защиту деревянных частей стропильной конструкции от взаимодействия с водой или иными негативными факторами. Это приводит к увеличению срока службы кровли.

Важно! Чем сложнее по конструкции кровельная система, тем больше доборных элементов должно использоваться во время монтажа.

Каждый доборный элемент для профнастила должен подбираться с особой тщательностью, так как они должны хорошо подходить для имеющейся кровли, поэтому их расцветка и размеры должны идеально соответствовать всем стыкам и недостаткам покрытия.

Стоимость данных элементов считается доступной, поэтому не следует экономить на них, так как нередко их качественное и правильное применение приводит к значительному увеличению срока службы всего кровельного покрытия.

Разновидности доборных элементов

Эти части кровельного покрытия представлены в многочисленных видах. Они отличаются формами и размерами, а также назначением и правилами установки. Все они создаются из качественной оцинкованной стали, которая далее покрывается сверху специальными лакокрасочными составами или особыми полимерами.

Выбрать можно разные виды доборных элементов:

  • Торцевая планка. Предназначена для эффективной защиты стыков, образующихся на кровельном покрытии во время монтажа листов профнастила. За счет нее гарантируется, что влага не будет проникать под покрытие. Дополнительно она дает возможность правильно и интересно оборудовать фронтонные свесы. Во время ее монтажа обеспечивается перекрытие последнего профлиста примерно на 10 см, что гарантирует прекрасную защиту от влаги. Фиксация торцевой планки осуществляется с помощью саморезов, причем они могут быть кровельными или коньковыми.
  • Карнизная планка. Основной ее функцией выступает отведение воды в систему водостока. Дополнительно она устанавливается таким образом, чтобы скрывать карнизную доску, поэтому на нее не попадает влага, приводящая к уменьшению срока службы. Установка карнизной планки производится на обрешетке, причем на ее самой последней рейке. Для этого используется специальные кровельные саморезы. Выбираются только окрашенные крепежи, которые обладают той же расцветкой, что и кровельное покрытие.
  • Нащельники. Они обладают внутренним и внешним углом, причем за счет этих элементов обеспечивается эффективная защита узлов сопряжения на кровли от влаги, ветра и грязи. Данные узлы образуются в местах, где профнастил прикасается к стенам строения или иным поверхностям, располагающимся по вертикали.
  • Ендовы. Они используются для формирования стыков, имеющихся между смежными скатами. Оптимально их применять для кровли, обладающей сложной и необычной формой. Элементы могут быть верхними или нижними. Если выбираются ендовы, устанавливающиеся снизу, то они предназначены для защиты конструкции от влаги. Верхние элементы обычно только украшают крышу.
  • Конек для профнастила. Он применяется для создания привлекательного стыка скатов в самой верхней части конструкции. Он предназначается для украшения крыши и для повышения ее гидроизоляционных параметров.

Видео по теме:

Важно! Наиболее значимыми и популярными считаются коньковые профили, а также планки торцевые и карнизные, так как они эффективны даже для крыш, обладающих простой и стандартной формой.

Таким образом, для крыш доборные элементы считаются важными частями. Они обеспечивают эффективную защиту конструкций от влаги и других негативных воздействий. Представлены в многочисленных видах и устанавливаются в специальных местах покрытия. Именно они увеличивают срок службы конструкции и улучшают ее внешний вид.

Фурнитура для кровельного профлиста: планки

Для правильного монтажа кровли из профнастила важно выбрать не только кровельный материал и сопутствующие элементы безопасности, вентиляции и т. д., но и комплектующие для профлиста (планки). Они обеспечат эстетичный законченный вид кровле и защитят подкровельное пространство от влаги.

Рассмотрим, какие комплектующие нужны для кровли из профлиста, какие функции они выполняют и где их монтируют.

Карнизная планка

Место монтажа: карниз кровли (монтируют на обрешётку).

Планку устанавливают ДО монтажа кровельного материала, но ПОСЛЕ установки водосточного жёлоба и держателей жёлоба. Планку фиксируют на обрешётке так, чтобы одна её сторона была закреплена на карнизной доске, а вторая ― «спускалась» в водосток.

Внешне карнизная планка представляет собой простой «уголок» с одним загнутым краем. Длина — 2000 мм, ширина боковых сторон — 100х69 мм.

Карнизная планка защищает деревянную подконструкцию (стропильные ноги, лобовую доску, обрешётку и контробрешётку) от снега и дождя.

Планка ендовы нижняя

Место монтажа: угол внутреннего стыка скатов.

Планку устанавливают ДО монтажа кровельного материала на сплошную обрешётку.

Внутренний угол скатов — ендова — служит для отвода осадков с кровли. Вода со скатов попадает в ендову, а из неё — в водосточную систему.

Конструктивно ендова состоит из двух планок — нижней и верхней. Сначала расскажем о нижней планке, на которую приходится основная нагрузка.

Нижняя планка ендовы защищает подкровельное пространство от попадания влаги. Этот элемент представляет собой «уголок» размером 298х298х2000 мм. Боковые стороны симметричные, с отбортовкой — загнутыми краями. Благодаря широким боковым сторонам нижняя планка ендовы обладает высокой пропускной способностью, благодаря отбортовке — защищена от переполнения.

Планка примыкания (нижняя)

Место монтажа: места примыкания кровельного материала к трубам.

Планку устанавливают ДО монтажа кровельного материала. Узкую боковую сторону планки монтируют на стенку дымохода, широкую нижнюю — на доску обрешётки.

Представляет собой «уголок» с отбортовками. Длина планки — 2000 мм, боковые стороны разной ширины: 230 и 122 мм.

Из нижних планок примыкания формируют нижний «фартук» вокруг дымоходов, который защищает место стыка профлиста и стенки дымохода от влаги. Декоративную функцию планка не выполняет, на кровле этот элемент не видно — поверх планки укладывают кровельный материал.

Планка примыкания (верхняя)

Место монтажа: места примыкания кровельного материала к трубам.

Планку устанавливают ПОСЛЕ монтажа кровельного материала. Узкую боковую сторону планки монтируют на стенку дымохода, широкую нижнюю — на профлист.

Как и нижняя планка примыкания, представляет собой «уголок» с загнутыми кромками. Длина планки — 2000 мм, боковые стороны асимметричны: 250 и 147 мм.

Из верхних планок примыкания формируют верхний «фартук» вокруг труб. Он выполняет защитную и декоративную функции.

Планка конька

Место монтажа: внешний стык скатов (конёк).

Планку устанавливают ПОСЛЕ монтажа кровельного материала.

Этот элемент используют для оформления внешнего стыка скатов. Планка конька защищает подкровельное пространство от осадков и мусора, делает кровлю эстетичной, при этом не препятствует воздухообмену. Это позволяет формировать благоприятный микроклимат в подкровельном пространстве, что положительно влияет на срок службы кровли.

Планка конька бывает двух видов:

    плоская (боковые стороны — 120х120, 150х150, 190х190 мм, длина — 2000 мм). Представляет собой «уголок» с плоской «площадкой» в месте стыка боковых граней и с загнутыми внутрь краями. «Площадка» служит дополнительным ребром жёсткости, она делает планку более прочной, устойчивой к механическим воздействиям при монтаже и в ходе эксплуатации;

круглая (радиус — 80 (110) мм, длина — 2000 мм). Не похожа на «уголок», представляет собой планку с выпуклой полукруглой центральной частью и плоскими боковыми гранями. Это элемент с ярко выраженной декоративной функцией. Выглядит более эффектно, чем плоская планка. На круглую планку можно установить коньковые дефлекторы, чтобы обеспечить более активную циркуляцию воздуха в подкровельном пространстве.

Обратите внимание: для круглого конька обязательно используют заглушки. Их монтируют на торцы круглого конька со стороны фронтонных и карнизных свесов.

Основные функции заглушек — защита от задувания осадков (дождя, снега) под конёк, обеспечение коньку эстетичного вида.

Бывают двух видов:

    Заглушка простая. Представляет собой плоский полукруг с тремя элементами загиба (с их помощью заглушка крепится на коньковую планку). Высота заглушки — 100 мм, ширина — 160 либо 219 мм; ширина элементов загиба — 20 мм. Этот элемент мы рекомендуем устанавливать на планку конька круглого со стороны фронтонов на простой двускатной кровле (обязательно) либо на любой другой, кроме шатровой и вальмовой.

Заглушка конусная. Внешне похожа на половинку конуса с плоскими отбортовками и гофрированным основанием. Радиус — 110 мм, ширина и глубина — 240х170 или 230х210 мм. Этот элемент на шатровой и вальмовой кровле выглядит более эстетично, чем плоская заглушка — конёк (хребет) с конусной заглушкой приобретает стреловидную форму.

Торцевая планка

Торцевая планка выполняет две функции:

  1. Защитную. Она предотвращает попадание осадков и пыли в подкровельное пространство, защищает деревянную обрешётку от влаги. Также торцевая планка предотвращает отрыв крепёжных элементов и кровельного покрытия из-за порывов ветра.
  2. Декоративную. Оформленные с помощью планок торцы кровли эстетично выглядят.

Длина торцевой планки всегда 2000 мм. Ширина боковых сторон может различаться: 90х115, 95х120, 135х145 мм.

  • Фигурная планка 90х115 мм наиболее декоративная. Мы рекомендуем выбирать её, если вы хотите максимально эстетично оформить торцы кровли. Она выглядит, как рельефный «уголок» с рисунком в виде продольных полос. Эти полосы также играют роль рёбер жёсткости и защищают планку от механических воздействий.
  • Простая планка 95х120 мм. Экономичная альтернатива фигурной планке. Не усилена дополнительными рёбрами жёсткости.
  • Простая планка 135х145 мм. Подходит для профлиста с высокими гофрами.

Внимание: торцевая планка должна полностью перекрывать хотя бы 1 волну профнастила. Поэтому при выборе планки ориентируйтесь на размер волн: чем крупнее рельеф, тем шире должна быть планка. Узкие планки оптимальны для профлиста с мелкими гофрами.

Планка ендовы верхняя

Место монтажа: угол внутреннего стыка скатов.

Планку устанавливают ПОСЛЕ монтажа кровельного материала.

Верхняя планка ендовы выполняет декоративную функцию — закрывает кромки профнастила в месте внутреннего стыка скатов. Кровля становится более эстетичной. Вторая функция верхней планки ендовы — дополнительная защита от влаги. Часть воды стекает по верхней планке, соответственно, на нижнюю планку приходится меньшая нагрузка.

Верхняя планка ендовы более узкая, чем нижняя, её размеры — 76х76х2000 мм.

Планки для оформления кровельных свесов

Чтобы эстетично оформить фронтонный или карнизный свес на кровле из профлиста, рекомендуем использовать планки карнизного свеса (простые или сложные), планки стыковочные, планку J-профиль. Функции и особенности монтажа этих доборных элементов описаны в статье «Подшивка кровельного свеса: советы профессионалов».

Мы рассмотрели основные комплектующие к профнастилу, которые понадобятся для монтажа кровли. Они обеспечат крыше завершённый вид, скроют места стыков и примыканий элементов кровельной системы, защитят подкровельное пространство от влаги. Кровля порадует вас эстетичностью и долгим сроком эксплуатации.

Выбирайте аксессуары для профнастила производства компании «Металл Профиль». Доступная цена, отменное качество, гарантия, широкая гамма цветов — в ассортименте представлены сертифицированные материалы для любого проекта и бюджета!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
