Как определить ширину фундамента дома

Расчет фундамента.

При возведении какого-либо здания, важно правильно рассчитать фундамент. Производить расчет фундамента можно при помощи специалистов или же самостоятельно используя калькулятор фундамента. Рассмотрим самые важные моменты, сюда входит, расчет нагрузки, объем фундаментного котлована и советы, которые необходимо учитывать при создании проекта фундамента дома. Для расчета фундамента вы можете воспользоваться калькулятором фундамента.

1. Вычисляем вес конструкции дома.

Пример вычисления веса конструкции дома: Вы хотите возвести дом высотой в 1 этаж, 5 м на 8 м, также внутренняя стена, высота пола до потолка составляет 3 метра.

Подставим данные и высчитаем длину стен: 5+8=13 метров, прибавим длину внутренней стены: 13+5=18 метров. В итоге получаем длину всех стен, затем производим вычисление площади, умножим длину на высоту: S=18*3=54 м.

Вычисляем площадь цокольного перекрытия, умножаем длину на ширину: S=5*8=40 м. Такую же площадь будет иметь и чердачное перекрытие.

Вычисляем площадь кровли, умножим длину листа на ширину, к примеру, лист кровельного покрытия имеет длину 6 метров, а ширину 2 метра в итоге площадь одного листа составит 12 м, итого нам понадобится по 4 листа с каждой стороны. Итого получится 8 листов кровли с площадью 12 м. Общая площадь кровельного покрытия составит 8*12=96 м.

2. Вычисляем количество бетона, необходимого для фундамента.

Чтобы начать постройку здания нужно составить проект фундамента частной постройки, по которому можно вычислить необходимое количество строительных материалов для возведения конструкции. В нашем случае необходимо вычислить количество бетона для создания фундамента. Тип фундамента и различные параметры служат для расчета количества бетона.

3. Вычисление площади фундамента и веса.

Самым важным фактором является грунт под фундамент, он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.

Пример вычисления веса фундамента: Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента . Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.

Далее делаем расчет объема, чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м 2 . Железобетон имеет площадь 2400 кг/м 3 , теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.

Опорная площадь будет составлять 3100*50=15500 см 2 . Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см 2 .

Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.

4. Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м 3 .

5. Столбчатый фундамент.

При вычислении количества бетона для столбчатого фундамента, важно знать площадь поперечного сечения и высоту столба. Вспоминаем формулу (формула нахождения поперечного сечения круга), S=3.14*R2, где R – радиус круга.

Получается поперечное сечение столба, имеющего диаметр 15 сантиметров, будет составлять 3,14м 2 *0,075м 2 =0,2355 м 2 .

Если такой столб будет иметь высоту 1,5 метра, то его объем будет равен 0,2355*1,5=0,353 м 3 . Необходимое количество столбов для вашей конструкции теперь можно легко вычислить.

6. Плиточный фундамент.

Плитный фундамент — это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м 2 . Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м 3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м 3 .

7. Вычисление количества арматуры и проволоки.

Арматура для фундамента применяется для создания прочного и надежного фундамента. При вычислении необходимого количества арматуры, важно учесть сам тип фундамента, грунта и нагрузки. При выборе необходимо учесть вид грунта и вес сооружения. Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость.

8. Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

9. Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

10. Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.

11. Стоимость фундамента для дома.

Производим все вычисления в итоге узнаем количество нужных кубов бетона и цену металлической конструкции, и теперь можно рассчитать все затраты и узнать всю стоимость фундамента для вашего дома. Цены на один куб бетона уточняем у продавцов. Не забываем про подготовку перед работой, раскопку грунта под фундамент, доставку материалов, рабочей силы и постройку опалубки для фундамента.

Какой должна быть ширина ленточного фундамента, от чего она зависит?

Среди всех видов оснований под дом, баню, дачу или коттедж самым распространенным является ленточный фундамент.

Он обладает высокой прочностью, выдерживает низкие температуры, служит много десятков лет, более прост в строительстве, чем свайный или плитный.

Но все это справедливо, если параметры ленточного фундамента для дома рассчитаны правильно — это касается и его ширины.

Факторы, влияющие на показатель

Ширина ленты – один из определяющих прочность, выносливость и другие характеристики фундамента.

В свою очередь, она зависит от многих факторов:

  • характеристики грунта – чем он пучинистее, мягче, тем массивнее должна быть лента;
  • общая площадь дома;
  • толщина несущих конструкций – фундамент должен быть несколько шире стен, чтобы «запаса» хватило на фасадную отделку;
  • тип армирования ленты – между продольными прутьями выдерживается промежуток не меньше 200 мм, поэтому количество продольной арматуры влияет на ширину ленты;
  • предполагаемые нагрузки на основание;
  • площадь подошвы фундамента.

Все перечисленные факторы нужно учитывать при расчетах. Облегчить работу помогут СП и СНиП, на которые нужно ориентироваться при проектировании основания.

Требования СП и СНиП

Проектирование основания ведется по СНиП 2.02.01-83. Этот документ регламентирует все параметры фундамента, включая ширину. Эти параметры рассчитываются по предельным состояниям: несущей способности и деформациям, учитывая действие силовых и неблагоприятных факторов.

Расчет фундамента по несущей способности проводится в таких случаях:

  1. Основание будет испытывать существенные горизонтальные нагрузки (есть подпорные стены, основания распорок и так далее).
  2. Дом строится недалеко от откоса или на откосе.
  3. На участке скальный или пучинистый грунт.

Расчет по деформациям предусматривает определение допустимого предела относительного или абсолютного смещения фундамента, при котором возможна эксплуатация дома.

Учитываются такие деформации:

  • просадки;
  • оседания;
  • осадки;
  • сочетание подъема и осадки;
  • провалы;
  • горизонтальное смещение.

Для расчетов в СНиП приводятся таблицы и формулы, используя которые можно вычислить оптимальную ширину фундамента. В среднем, ширина ленты для стандартного двухэтажного дома составляет 0,4 м. Расчеты также проводятся по СП (Своду правил), основанном на СНиП и ГОСТ.

Минимальное значение

С учетом рекомендаций и регламентов СНиП, СП можно вывести минимальные значения ширины оснований. Какой должна быть минимальная ширина фундаментной ленты?

Значения следующие:

  • 30 см для дачного дома,
  • 25 см для садовой постройки,
  • 50 см для двухэтажного коттеджа,
  • 65 см для 2-3 этажного дома.

Максимальное

Нормативные документы не регламентируют максимальное значение ширины основания, поэтому расчеты ведутся, исходя из финансовых возможностей застройщика и минимальных значений, по принципу достаточности.

Оптимальным вариантом является минимальное значение ширины, рекомендуемое для конкретной постройки, плюс 15%. Превышение возможно, оно увеличит несущую способность фундамента, но потребует гораздо больших финансовых вложений.

Но есть и ограничивающий фактор: собственный вес основания, который окажет сильное влияние на грунт, в результате чего конструкция просядет. Поэтому не рекомендуется значительно превышать расчетные значения.

Просадку слабонесущего грунта можно предотвратить, путем увеличения подошвы основания, без увеличения ширины ленты.

Ширина ленты и подошвы – в чем разница?

Традиционный ленточный фундамент обустраивается на подошве – платформе из железобетона, которая нужна для равномерного распределения нагрузки от ленты на грунт.

Без подошвы такая нагрузка будет чрезмерной, фундамент будет проседать. Для правильного распределения веса основания подошва должна быть шире самой ленты, обычно в два раза.

От чего зависит ширина подошвы? Этот показатель может увеличиваться для рыхлого, песчаного или илистого грунта. Стандартная ширина подошвы составляет 60 см, но этот параметр не универсальный, так как все зависит от ширины ленты основания. Что касается высоты подошвы, то она обычно составляет 30 см.

Какие данные потребуются для расчета?

Для получения этого значения нужно предварительно рассчитать многие показатели основания. Для этого сразу определяют:

  • высоту,
  • материал цоколя,
  • наличие или отсутствие подвала,
  • его площадь.

Также составляют список материалов для гидроизоляции, теплоизоляции, внутренней и наружной отделки и так далее. По всем материалам нужно найти их удельный вес. Эти данные потребуются для определения нагрузки на фундамент.

Нагрузки на основание

Этот показатель состоит из массы материалов, полезной и снеговой нагрузки.

Для расчетов суммируют массу всех используемых материалов для строительства:

  • несущих и внутренних стен,
  • перекрытий,
  • материалов пола,
  • потолков,
  • стропил,
  • кровли,
  • внутренних элементов здания,
  • изоляции,
  • отделки,
  • фундамента и цоколя (на этом этапе цифры ориентировочные),
  • крепежа.

Естественно, предварительно составляется план дома, с указанием его площади, этажности, толщины стен и перекрытий, всех внутренних и наружных архитектурных элементов.

Данные по массе тех или иных материалов легко найти в соответствующих таблицах. В среднем, показатели такие:

  • деревянные перекрытия – 100-150 кг/см2;
  • плиты ПК – 500 кг/см2;
  • каркасные стены – 300 кг/см2;
  • стены из бруса, бревна – 600 кг/см2;
  • стены из газобетона – 600 кг/см2;
  • из пустотелого красного кирпича – 1400 кг/см2;
  • из полнотелого кирпича – 1800 кг/см2.

Расчет общей массы производится путем умножения удельного веса на занимаемую материалом площадь, или объем, что используется чаще.

После этого рассчитывается полезная нагрузка, то есть, общий вес мебели, техники, людей. Но чтобы избежать долгих поисков пользуются средним значением – 180 кг/м2. Это значение умножают на площадь дома – так получают нужное значение.

Чтобы найти снеговую нагрузку, пользуются готовыми данными по регионам, которые несложно найти в сети. Но так как угол наклона кровель в домах разный, нужно использовать коэффициенты 1 или 0.

Первый берется для крыш с углом наклона до 25 градусов, в этом случае данные из таблицы снеговой нагрузки берутся без изменений. Второй коэффициент используется при угле наклона кровли более 60 градусов, снеговую нагрузку можно не учитывать. При угле от 25 до 60 выбирают значение от 0 до 1.

Для полного расчета общая площадь кровли умножается на показатели средней снеговой нагрузки и выбранный коэффициент.

Несущая способность или сопротивление грунта

Это еще один параметр, определяющий ширину ленты. Он зависит от типа грунта и уровня грунтовых вод. Дорогостоящее геодезическое исследование проводить не обязательно, достаточно взять пробы грунта с помощью бурения или отрывка шурфов.

Для исследования берут пробы почвы на 50 см ниже ориентировочной глубины залегания основания. Анализ грунта проводится по стенкам шурфа – ямы прямоугольной формы.

Для исследования берут несколько точек участка, отведенного под застройку. Первый шурф делают в самой нижней точке. Чем больше шурфов, тем точнее будет анализ. Он же позволяет выявить высоту грунтовых вод.

ГрунтНС, кг/см2
Глина6,0
Галька+глина4,5
Гравий4,0
Песчаный крупнозернистый6,0
Песчаный среднезернистый5,0
Песчаный мелкозернистый4,0
Суглинок, супесь3,5

Грунты с несущей способностью менее 3,5 не подходят для строительства ЛФ. К таким почвам относят песчаный пылеватый, просадочный насыпной уплотненный и неуплотненный грунт. Если на участке – такие почвы, обустройство ленточного фундамента не рекомендуется, строят плитный, свайный или свайно-ленточный.

Как рассчитать?

При расчетах пользуются формулой S>γn F/γc R0. Значения следующие:

  1. γn – значение коэффициента надежности, равняется 1,2.
  2. F – нагрузка на фундамент, которую получают, складывая вес конструкций, мебели, техники и другой обстановки, проживающих в доме людей, снеговую нагрузку и так далее.
  3. γc – значение коэффициента условий эксплуатации, подбирается исходя из типа грунта, указывается в расчетных таблицах СНиП (песок – 1,4, глина – 1).
  4. R0 – табличное значение условного сопротивления грунта, находится в приложениях к СНиП.

По этой формуле находят общую величину площади лента. Это значение делят на общую длину основания, с учетом участков под внутренние стены и другие участки, если они есть. В результате получают минимальное значение ширины ленты, которое рекомендуется увеличить на 15% или более.

Средние значения для разных типов домов

В зависимости от типа грунта, строительными нормами рекомендованы такие значения ширины ленты:

  1. Для садовых построек, бани – от 25 см до 65 см.
  2. Для дачи в 1 этаж с мансардой – от 30 см до 85 см.
  3. Для двухэтажного коттеджа – 50-60 см.
  4. Для дома в 2 или 3 этажа – 65-85 см.
Читать еще:  Как правильно оштукатурить цоколь (фундамент) дома

Ориентируясь на эти цифры, можно проводить расчеты, учитывая тип грунта на участке. Чем ниже его несущая способность, тем шире должна быть и лента фундамента, и его подошва. Также многое зависит от используемых материалов для возведения стен, перекрытий – при меньшей массе можно взять меньшее из значений.

К примеру, для коттеджа в 2 этажа, построенного по каркасной технологии, берут ширину ленты 50 см, а для такого же дома, но уже из кирпича – 60 и более см.

Заключение

Самостоятельные расчеты всех параметров фундамента, включая его ширину – задача сложная. Даже учитывая наличие всех нужных данных и таблиц, которые легко найти в интернете, на специализированных сайтах.

Использование калькуляторов для расчета фундамента облегчает работу, но полученные значения не всегда корректные. Поэтому на них стоит ориентироваться, но все расчеты проводить самостоятельно. И без исследования грунта на участке не обойтись – от него зависят все параметры основания.

Как рассчитать ширину фундамента

Застройщика всегда волнует, какой ширины должен быть фундамент ленточной конструкции. Чем больше ширина фундамента, тем больше надо вложить в его возведение трудозатрат и материалов. Любое излишество в расходовании строительных материалов увеличивает затраты на строительство объекта. Чтобы этого не происходило, нужно точно рассчитать ширину и высоту ленточного фундамента. Расчёт основания здания определяет глубину заложения, высоту стенок и ширину фундамента. Также необходимо определить количество арматуры и её диаметр.

Почему выбирают ленточный фундамент

По сравнению с другими конструкциями фундаментных оснований ленточная опора позволяет наиболее равномерно передать нагрузку от здания на грунт, поэтому, если результаты исследования прочности грунтового основания позволяют, выбирают ленточный фундамент.

Делать ленточный фундамент нужно по всему периметру дома и под внутренними несущими стенами. Если внутри дома устанавливают тяжёлое технологическое оборудование (котёл), то под него тоже подводят фундаментную ленту.

Виды ленточного фундамента

Среди оснований разной конструкции, застройщик для своего дома зачастую выбирает ленточный фундамент. Ленточное основание строения в основном бывает двух видов:

  • ленточный фундамент из сборного железобетона;
  • монолитная железобетонная лента.

Железобетонные фундаментные блоки

Сборный железобетон

При установке железобетонных блоков в проектное положение не нужно устраивать опалубку. Технология изготовления блоков включает в себя вибрирование и пропаривание бетона, что гарантирует их прочность.

При возведении ленточного фундамента из сборного железобетона на слабых грунтах блоки опирают на бетонные подушки (широкие плиты). Подушки увеличивают площадь опоры основания дома, тем самым снижают давление на почву.

Фундаментные блоки монолитного железобетона имеют буквенную маркировку – ФБС. Основные габариты ФБС указаны в таблице:

Длина, смШирина, смВысота, см
23830, 40, 50, 6058
11840, 50, 6058
8830, 40, 50, 6058

Кроме того, промышленность выпускает блоки ФБП. Блоки представляют собой облегчённый вариант ФБС аналогичной высоты и ширины с квадратными пустотами. Длина ФБП 238 см. Блоки применяют для опирания внутренних несущих ограждений и стен подвала.

Недостатки и преимущества блочного фундамента

Расчёт фундамента из сборного железобетона не может быть экономически точным. Причиной этому является стандартизация размеров железобетонных блоков. Например, если расчёт определил толщину ленточного фундамента 550 мм, а высоту стенки 500 мм, то размер применяемых блоков будет соответственно 600 мм и 580 мм.

Наряду с этим, блочное основание обладает рядом преимуществ перед монолитной лентой:

  • значительное сокращение объёмов мокрых процессов;
  • отсутствие затрат на опалубочные работы, армирование, приготовление и заливку бетонного раствора;
  • всесезонность монтажных работ;
  • возведение основания дома производится в короткие сроки и не зависит от времени застывания бетона.

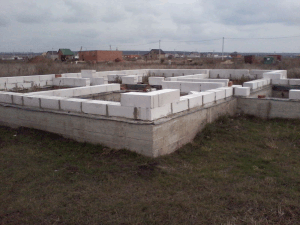

Ленточный фундамент из железобетонных блоков

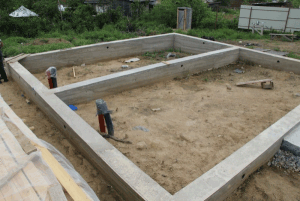

Монолитная железобетонная лента

Расчёт монолитной ленты должен гарантировать возведение прочного и надёжного основания здания.

Если глубина заложения ленты зависит от уровня грунтовых вод, несущей способности грунтового основания, толщины промерзания почвы, то ширина ленточного фундамента определяется исходя из общей нагрузки от строения и толщины наружных стен.

Делать ленточный фундамент нужно такой ширины, чтобы общая площадь подошвы основания здания соответствовала сопротивлению грунтового основания.

Расчёт площади подошвы ленточного фундамента

Расчёт площади основания здания должен быть таким, чтобы под действием суммарной нагрузки дом не продавливал землю и не выталкивался наверх промёрзшей вспученной почвой. В нормативной документации можно найти формулу, как рассчитать площадь основания дома.

S – площадь подошвы фундамента;

k – коэффициент надёжности равный 1,2, то есть закладывается запас площади в 20%;

F – общая нагрузка на грунт;

k(c) – коэффициент состава грунта (пластичная глина – 1, песок – 1,4 и т.д.);

R – расчётное сопротивление грунта (берётся из таблицы СНиП).

Все элементы формулы имеют справочный характер, кроме суммарной нагрузки F. Суммарную нагрузку рассчитывают, используя справочные таблицы нормативной документации. Для этого применяют показатели среднего удельного веса конструкций кровли, стен и перекрытий.

Также в расчёт принимают такие данные, как снеговая нагрузка. В средней полосе России это составляет – 100 кг/м 2 , на севере страны – 190 кг/м 2 , на юге – 50 кг/м 2 .

В общей сумме учитывается вес самого фундамента и полезная нагрузка (техническое оборудование, заполнение помещений мебелью и прочее).

Видео «Самостоятельный расчёт опорной площади фундамента»:

Пример самостоятельного расчёта ширины ленточного фундамента

Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.

  • размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м 2 ;
  • внутри дома посередине расположена несущая стена;
  • стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м 3 ;
  • кровля из шифера – 40 кг/м 2 ;
  • перекрытие из железобетонных плит – 500 кг/м 2 ;
  • глубина промерзания почвы – 700 мм;
  • уровень грунтовых вод – 2,2 м;
  • грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см 2 ;
  • снеговая нагрузка – 50 кг/м 2;
  • полезная нагрузка – 20 кг/м 2 .

Все величины нормативных нагрузок взяты на основе справочных данных. Величина снеговой нагрузки определена из соответствующего раздела СНиП для южных районов России.

Определение суммарной нагрузки от дома на ленточный монолитный фундамент

На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:

Кровля

Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м 2 х1,1х40 кг/м 2 = 4000 кг.

Кирпичные стены

Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.

Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м 3 . Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.

Перекрытие из железобетонных плит

Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м 2 . Соответственно нагрузка от плит перекрытий будет равна: 200 м 2 х 500 кг/м 2 = 100000 кг.

Снеговая нагрузка

Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м 2 . Снеговая нагрузка составит: 110 м 2 х 50 кг/м 2 = 5 500 кг.

Полезная нагрузка

Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м 2 .

Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м 2 . Вес составит: 100 м 2 х 20 кг/м 2 = 2000 кг.

Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.

Расчёт ширины монолитной ленты

Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:

(1,2 х 159 000 кг) : 2 кг/см 2 = 95 400 см 2 . То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м 2 .

Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м 2 .

Из общепринятой практики минимальную ширину ленточного фундамента делают на 100 мм больше толщины стен.

В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.

Потребность в материалах для устройства монолитной ленты

Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.

Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м 3. . С учётом непредвиденных потерь потребность в бетоне составит 17,3 м 3 .

Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.

Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.

Как рассчитать ширину фундамента?

Что необходимо перед тем, как рассчитать фундамент

Какой ширины должен быть фундамент? Этот вопрос занимает всех, кто начинает строительство дома. Определившись с типом фундамента, необходимо рассчитать для него все параметры. Под этим подразумевается, какая минимальная его ширина, на какую глубину нужно заливать фундамент, какой высоты делать его стенки, сколько арматуры потребуется и так далее.

Рассчитывая фундамент необходимо помнить, что он должен быть на 100 мм шире чем стены.

Когда возводят какое-либо сооружение, одним из главных требований, предъявляемых к нему, является безопасность.

Для соблюдения этого требования нужно делать так, чтобы основание этого здания было достаточно прочным и крепким. Само по себе это не случится, и заливать фундамент необходимо со всей ответственностью, иной подход может привести к нежелательным последствиям. Именно по этой причине к расчету такого параметра, как ширина фундамента, необходимо подойти особо скрупулезно.

От чего будет зависеть эта величина? Во-первых, она зависит от толщины стен спроектированного строения. Берут за норму, что эта величина равняется ширине основания здания. Но такой подход далеко не всегда оправдан. Если рассматривать строительство блочных зданий, которые имеют толщину стен до 25 см, то при предъявлении к их фундаменту таких же требований и создании аналогичной толщины в 25 см они могут вдавится в грунт. Поэтому в данном случае ширина фундамента должна быть большей.

Во-вторых, перед постройкой необходимо провести исследование грунта, на котором будет возводиться здание, и определить, на какую глубину нужно делать фундамент. После проведения этих исследований станет возможным определиться с типом фундамента, который будет использован в строительстве. Необходимо учесть все данные грунта, включая как глубину промерзания, так и его несущую способность. Эти значения повлияют на многие параметры, например, на то, сколько арматуры потребуется для фундамента.

Поскольку основание здания является настолько важной частью во всей возводимой конструкции, на его возведение тратится до 20% от средств, которые запланированы на все строительные работы по возведению сооружения. А это немало, поэтому требуется вычисление всех указанных параметров еще до начала работ.

Но прежде чем рассчитать данные для фундамента, необходимо определиться с типом грунта, в который будут заливать основу здания. Это первый шаг, который необходимо сделать в обязательном порядке, что позволит точно определить глубину заливки, высоту стенки основания здания, его толщину, количество арматуры, которая потребуется для таких работ. Без определения типа грунта рассчитать эти параметры правильно будет невозможно.

Как определить тип грунта

Схема устройства фундамента на торфе.

Как можно определить тип грунта, не прибегая к помощи специалистов? Для этого наберите с того участка земли, на котором планируете постройку, пригоршню земли и смочите ее водой. Из смеси, что у вас получится, скатайте полоску и загните ее кольцом. Такое вы сможете проделать, только если смесь будет из глины. В противном случае, она просто рассыплется у вас в руках. Если смесь состоит из суглинки, то изделие разломается на несколько частей.

Смесь из песка станет рассыпаться на множество мелких частей. Рассмотрите эти частицы. Если песчинки в ней не меньше чем 1,5 мм в диаметре, это означает, что возводить основу здания придется на песчаном грунте. Если выбранную смесь поместить в стакан и банку с водой и взболтать ее, то можно определить количество глины в грунте. Сильно замутненная вода при взбалтывании покажет, что в грунте содержит в себе очень много глины.

Определите глубину залегания подземных вод. Для этого подойдите к ближайшему колодцу и определите уровень воды в нем. Учитывайте разницу высоты между территорией, где находится такой колодец, и вашим участком. Так вы сможете делать расчет, насколько подземные воды близки к поверхности земли. После этого определите влажность грунта, для чего просто сделайте из него шарик и понаблюдайте за ним. Если шарик будет сохранять форму, значит, это влажный грунт, если нет – слабовлажный.

Все эти нехитрые манипуляции с землей можно делать и необходимо делать для того, чтобы определить, какой тип фундамента будет использован для строительства. Это позволит правильно рассчитать, какой фундамент, его габариты, количество арматуры и многое другое вам понадобится.

Универсальный подход

Схема видов ленточного фундамента.

Определив тип грунта, на котором будет возводиться здание, необходимо определиться с типом фундамента. Это второй шаг, который нужно проделать. Для разного грунта подойдет разный фундамент. Так, если участок под застройку находится на болотистой почве, насыщенной водой, подойдет монолитный плитный фундамент. Он предназначен для самых непрочных грунтов.

Свайный фундамент позволяет возводить здания на большинстве типов грунтов. Именно этот метод применялся в строительстве мостов, пирсов и маяков. Помимо свайного применяются свайно-винтовой и свайно-ростверковый фундаменты.

Еще один из типов оснований дома – это столбчатый фундамент. Столбчатый фундамент подойдет для легких небольших построек, но, несмотря на это, его можно применять на большинстве типов грунтов.

И, наконец, ленточный фундамент. Несмотря на свою дороговизну, данный тип фундамента отличается повышенной прочностью и подходит под любые типы грунта. При этом сам тип грунта непосредственно сказывается на цене постройки. Более дорогим он будет на неустойчивом, пучинистом грунте. Если грунт стабилен, тогда применяют его облегченный вариант – без серьезного заглубления. Данный вариант возведения основы здания является наиболее универсальным.

Какой бы вариант вы ни выбирали, необходимо исходить из того, что именно основание здания определяет, насколько долговечным и прочным будет все строение. Неверный выбор, неумение рассчитать все необходимые данные с наибольшей вероятностью приведет к нарушению его целостности и перекосам.

От чего зависит ширина фундамента

Схема мелкозаглубленного фундамента.

Для удобства следует остановиться на последнем типе фундамента – ленточном. Для ленточного фундамента должен быть проведен расчет необходимого количества арматуры, его глубины, высоты его стен. Исходят из того, что он является наиболее универсальный и подходит для большинства типов грунта и построек. И прежде чем возводить основу здания, необходимо рассчитать его основные параметры, одним из которых является ширина. Она связана напрямую с площадью подошвы основания, с толщиной несущей стены на ленте фундамента.

Чтобы рассчитать площадь подошвы ленточного фундамента, необходимо исходить из полученных данных о типе грунта и его несущей способности и определить показатели по величине нагрузки от самого строения. Минимальная величина ширины фундамента будет вычисляться исходя из общего значения площади. Для того чтобы делать определение значения толщины несущих стен, необходимо учитывать, что толщина основания здания должна быть на 100 мм больше толщины стен.

Что касается такого параметра, как количество арматуры, которое используется в бетонном монолите и от которого зависит ширина фундамента, то стоит принять во внимание, что арматура оказывает свое положительное влияние только в сочетании с бетоном. Именно поэтому делать укладку арматуры необходимо в виде продольных прутьев, а расстояние между этими прутьями должно быть не менее 200 мм.

Как рассчитать ширину фундамента

Таблица ширины фундамента относительно стены.

Третий шаг – непосредственно сам расчет ширины основания здания. Для начала необходимо делать расчет ширины фундамента, взяв за отправную величину площадь подошвы основания здания. Расчет проводится для ленточного фундамента. Предположим, что минимальная величина площади подошвы (S) основания здания равна 5 м 2 . При этом параметры постройки, под которую будут заливать фундамент, составляет ширина (H) – 6м, длина (L) – 9 м. Ширина ленты будет величиной неизвестной, принимаемой для расчетов за Х. Эту неизвестную величину можно рассчитать по формуле: 2LX+2X(6-2X)=S.

Подставляя известные величины, получаем следующее квадратное уравнение: 18Х+12Х-4Х 2 =5. Решение квадратного уравнения происходит через дискриминант, получаем два значения величины Х: Х1=7,3, Х2=0,17. Из полученных двух значений необходимо выбрать то, которое подходит. Это значит, что минимальная допустимая ширина ленты фундамента будет 170 мм. Данное значение является приблизительным и служит в качестве ориентира для последующих вычислений.

Схема свайного фундамента.

Второй расчет нужно проводить исходя из того, что изначально известна толщина стен. Предположим, что проект дома содержит в себе условие, при котором несущие стены определены толщиной в 300 мм. Если сравнить с полученной ориентировочной величиной ленты фундамента в 170 мм, значение толщины стены на 40% больше. Выше указывалось, что при определении значения толщины несущих стен необходимо учитывать, что толщина основания здания должна быть на 100 мм больше толщины стен. Расчетное значение толщины фундамента составляет 100+300+400 мм. Запас полученного значения ширины фундамента: 0,4:0,17×100-100=135%.

Четвертый шаг: должен быть произведен расчет необходимого количества арматуры для ленточного фундамента. Полученные результаты необходимо скорректировать или перепроверить, определив возможность установки необходимого количества арматуры в основание фундамента полученных габаритов. Исходя из практики и требований, для ленточных фундаментов должен быть использован диаметр арматуры в 12-16 мм. Нужно вычислить тот процент площади в поперечном сечении ленты, который отведен для арматуры. Но сначала нужно определить саму площадь поперечного сечения ленты.

Следует использовать таблицу, а также данные, при которых значение арматуры занимает не более одной тысячной площади сечения ленты. Высоту ленты, величина которой зависит от исходных данных в проекте, принимаем за 80 см. Площадь поперечного сечения находим из произведения 40 см×80см=3200см 2 . Это значит, что одна тысячная от этого значения будет составлять 3,2 см 2 . Исходя из таблицы можно сделать заключение, что данный расчет справедлив, если в основании здание в сечении ленты используется 4 прута арматуры, диаметр каждого из которых не более 12 мм.

Отдельные советы из практики

Данные, полученные в практике, показывают, что если здание возводится на пучинистых грунтах и принято решение об использовании мелкозаглубленного фундамента, строитель не должен делать значительную глубину основания здания, то его необходимо выполнять единым железобетонным монолитом в виде рамы. Это нужно делать для того, чтобы во время движения грунта такая конструкция двигалась единым монолитом. Это позволит избежать трещин и разрушения здания.

Схема монолитного плитного фундамента.

Если строительство происходит на непучинистых грунтах, связывать весь фундамент в единую рамку нет необходимости. При этом ту часть фундамента, которая используется под внутренние стены, можно оставить без арматуры.

Если стены несущие, то под ними опора должна быть больше ширины этих стен. Минимальная ширина фундамента в любом случае не может быть меньше ширины той стены, которая опирается на него. Для точного определения ширины основания здания применяйте подробные расчеты всех складывающих эту величину элементов.

Можно применить одно простое правило при возведении фундамента: чем прочнее основание, тем долговечнее здания. Но выше указывалось, что фундамент, который возводится по допустимым нормам, требует до 20% всех средств, планируемых на строительство здания. Продолжая усиливать основание, вы значительно увеличите стоимость всей постройки. Потратив большие деньги на проект, вы будете наблюдать его меньшую стоимость. Это не самый лучший подход к вложению денег. Не факт, что вы будете достраивать свой дом, возводить очередные этажи.

Такие вопросы решаются проще методом усиления фундамента, если это потребуется. А закладывать заранее большой запас прочности, в разы превышающие требуемые параметры для фундамента, – излишняя трата денег. Значительно лучше, если вы проведете правильные расчеты.

Расчет ширины ленточного фундамента

Монолитные и сборные фундаменты ленточного типа являются наиболее распространенными в малоэтажном строительстве. Это объясняется оптимальным соотношением надежности, несущей способности и финансовых затрат на строительство.

От чего зависит оптимальная ширина ленты

Размеры поперечного сечения ленточного фундамента определяются проектным расчетом и зависят от таких факторов как:

  • тип грунта на участке застройки;
  • глубина промерзания почвы;
  • уровень залегания грунтовых вод;
  • расчетный вес здания с учетом снегового покрова;
  • ветровые нагрузки на стены и кровлю;
  • материал, из которого будет возводиться основание.

Для сбора исходных данных приходится использовать справочную литературу, проводить гидрогеологические изыскания на участке.

Нормативные документы

Ширина ленточного фундамента, прежде всего, привязана к несущей способности грунта. Для плотной устойчивой почвы достаточно добавить по 70-100 мм с каждой стороны от толщины стены для получения оптимальной ширины ленты. А вот при неплотном и рыхлом грунте ее необходимо значительно увеличивать — в некоторых случаях она может достигать 900 мм.

Чтобы избежать большого расхода бетона или каменных материалов, применяют составные конструкции из широкой бетонной опоры внизу и верхней части ленты, ширина которой зависит от толщины стен. Основная проблема широких ленточных фундаментов заключается в невозможности их применения на подвижных пучинистых почвах и при высоком уровне грунтовых вод.

Нормативных документов, которые следует использовать при выполнении расчетов, три:

  • СНиП 2.01.07-85 – Нагрузки и воздействия;
  • СНиП 2.02.01-83 – Основания зданий и сооружений;
  • СП 131.13330.2012 – Строительная климатология.

В первом изложена методика расчета фундамента. Во втором приведены стандартные требования к фундаментным конструкциям. В третьем указана глубина промерзания грунта по климатическим зонам для большинства крупных населенных пунктов.

Минимальная ширина

Методика расчета размеров сечения ленты определяет не конкретное числовое значение ширины, а величину, меньше которой она быть не должна. Реальное основание обычно на 10-20% больше, а минимальная ширина ленточного фундамента нужна для определения оптимального значения ширины и снижения расходов на строительство.

Иногда, при плотном устойчивом грунте и получении в расчетах минимальной ширины фундамента 200-250 мм, применяют компромиссный вариант. Строят нижнюю часть узкой, а верхние 300-400 мм определяют толщиной стен. Такой способ можно часто увидеть при строительстве легких бань, веранд и хозяйственных построек.

Максимальная ширина

В указанных выше нормативных документах понятие максимальной ширины фундаментной ленты отсутствует. Проектный расчет ширины ленточного фундамента должен быть направлен на обратное – определение оптимальных размеров с целью снижения финансовых затрат.

Однако, есть один важный нюанс, который следует учесть при строительстве зданий с обустройством подвала. В этих случаях ограничение максимальной ширины фундамента существует. Оно связано с весовым давлением на грунт и зависит от длины каждой отдельной стены, а также материала, из которого она сделана.

Для стен длиной до 3 метров фундаментная подошва должна быть не более:

  • бетонный монолит – 400 мм;
  • бетонные фундаментные блоки – 500 мм;
  • бутобетон – 600 мм;
  • кирпич полнотелый – 750 мм;
  • бутовый камень – 800 мм.

Если стены длиной более 3 метра, то максимально допустимая ширина составляет:

  • железобетонный монолит – 500 мм;
  • бетонные фундаментные блоки – 600 мм;
  • бутобетон – 800 мм;
  • кирпич полнотелый – 900 мм;
  • бутовый камень – 1000 мм.

Эти данные не являются нормативным требованием и взяты из практических наблюдений строителей. Поэтому их следует учитывать при расчетах, но не принимать за безусловные.

Какие данные потребуются для расчета

Кроме климатологических показателей региона, гидрогеологической структуры грунта и определения материала фундаментных стен, для разработки проекта требуется определить полный вес постройки, несущую способность грунта и длину стен.

Определение нагрузки от здания

Весовая нагрузка на ленточный фундамент определяется по простой формуле:

М+П+С+В, где:

  • М – мертвая масса здания, включающая вес всех строительных конструкций и элементов, в том числе фундамента;
  • П – полезная нагрузка или вес всего, что будет находиться внутри постройки и создавать давление на перекрытия;
  • С – максимально возможная масса снегового покрова зимой и в начале таяния;
  • В – ветровое давление на стены и кровлю.

Полученный расчетный результат следует умножить на коэффициент 1,2-1,25, обеспечивая 20-25% запаса прочности конструкции ленточного фундамента.

Несущая способность или сопротивление грунта

Этот показатель приводится в нормативной литературе и определяется ГОСТ 25100-95 «Классификация грунтов». Для наиболее распространенных типов почвы он составляет (в кг/см 2 ):

  • суглинок – 1,5-2,8;
  • глина сухая плотная – 1,6-3,0;
  • песок мелкозернистый – 2,2-3,4;
  • среднезернистый – 2,5-3,6;
  • супесь – 2,6-3,6;
  • песок крупных фракций – 3,6-4,6;
  • гравий, щебень, галька – 5,1-6,5.

На показатель сопротивления весовым нагрузкам также влияет влажность, текучесть и пористость почвы, которые приходится учитывать при подготовке расчетных данных.

Пример расчета ширины подошвы под ленточный фундамент

Определение размера опорной фундаментной подошвы производится по формуле:

Ширина = масса здания : длина стен : сопротивление грунта

Предположим, что первоначальные расчеты при сборе данных показали:

  • здание из газобетонных блоков с учетом полезной, снеговой и ветровой нагрузки создает весовое давление 165800 кгс;
  • общая длина фундаментной ленты в доме 10 х 8 метров с одной поперечной перемычкой составляет 44 метра или 4400 см;
  • грунт – сухая плотная глина с несущей способностью 1,9 кг/см 2 .

На основании этих показателей выполняем расчет ширины ленты для дома из газобетона:

165800 : 4400 : 2,1 = 19,83 см, округляем до 20 см

Получается, минимальная ширина ленты может быть равна 20 см. Однако, толщина газобетонных блоков 300 мм и фундамент должен выступать за края стены как минимум на 5 см. Следовательно, оптимальная ширина подошвы будет равна 400 мм, что обеспечит двойной запас прочности конструкции. К слову, полный просчет ленточного основания представлен тут, а вопрос оптимальной глубины заложения ленты рассмотрен здесь.

Усредненные значения ширины ленты для различных типов построек

Как показывают результаты эксплуатации здания, средняя ширина монолитного ленточного фундамента, в зависимости от типа грунта и размеров постройки, составляет:

Бани, веранды, гаражи, сараи и другие легкие хозяйственные постройки:

  • на плотном грунте и глине – 250 мм;
  • суглинки – 300 мм;
  • песок и супеси – 350 мм;
  • рыхлый песок, насыпные грунты – 450 мм.

Ширина ленты фундамента для одноэтажного дома из газобетона и легких каркасных зданий:

  • плотный грунт и сухая глина – 300 мм;
  • суглинки – 350 мм;
  • крупно- и среднезернистый песок и супеси – 400 мм;
  • рыхлый песок, плохо уплотненный насыпной грунт – 450 мм.

Под кирпичный дом высотой до двух этажей:

  • плотные типы грунта – 500 мм;
  • супеси и слежавшиеся пески – 600 мм.

Для строительства тяжелых домов на рыхлых, пучинистых и неустойчивых грунтах от ленточного основания лучше отказаться и подобрать другой тип основания. Однако, сначала обратитесь за консультацией к опытному специалисту. Не исключается, что в ваших расчетах есть ошибка.

Определение ширины фундамента

Ширина фундамента является одним из размеров, который определяет конструкцию опорного сооружения в целом.

Как показывает практика строительства, стоимость основания в общей сумме затрат на возведение домов составляет около 20%.

Задача строителей состоит в том, чтобы размеры опорной части здания обеспечивали несущую способность конструкции и не способствовали удорожанию строительства.

Исходные данные для расчёта ширины ленточного фундамента дома

Прежде чем приступать к проектированию опорной части дома, берут образцы почвы с места строительства и определают несущую способность слоёв грунта. Ленточный монолит одна из самых популярных форм опорных сооружений домов.

Для расчёта размеров опорной конструкции, нужно знать такие данные, как:

  • глубина промерзания почвы;
  • тип грунта;
  • толщина несущих стен;
  • армирование монолита;
  • нагрузка от веса дома.

Глубина промерзания почвы

Глубину промерзания грунта можно узнать из таблицы СНиП по местонахождению дома. Подошва основания дома должна быть ниже границы промерзания грунта минимум на 20 см.

Подошва опоры дома, расположенная ниже уровня промерзания грунта менее, чем на 20 см или вровень с ним, будет способствовать выталкиванию опоры сооружения наверх морозной почвой.

В таком случае может быть произойти деформация или разрушение монолита и стен дома.

Тип грунта

Ширина фундамента — один из основных размеров, определяющих, каким должна быть опорная конструкция сооружения. Затраты на возведение основания здания, как показывает практика, достигают до 20% от общей сметной стоимости строительства.

Оптимально рассчитать размеры монолитной ленты, а именно его ширину и глубину, необходимо для возведения надёжной опорной конструкции с минимальными затратами. Ленточный монолит возводят практически на любых грунтах, кроме слабых оснований. К слабым почвам относят глинистые, торфяные грунты.

От ширины подошвы опоры дома зависит несущая способность основания.

Толщина несущих стен

Толщина несущих стен является одним из основных параметров, позволяющих рассчитать какой ширины должен быть фундамент.

В сложившейся практике самостоятельного возведения монолитного основания размер ширины фундамента рассчитывают исходя из толщины стены плюс 20 см. То есть по обе стороны стены должно оставаться по 10 см монолита.

Обычно владелец новостройки закладывает запас ширины основания дома в 20 см, рассчитывая в перспективе на достройку ещё одного этажа.

Армирование монолита

На размер ширины фундамента также влияет количество арматуры в теле монолита. Для армирования бетона применяют арматуру периодического профиля диаметром от 10 мм до 20 мм.

Каркас из арматуры формируют из продольных стержней на расстоянии 20 см друг от друга. Продольные стержни связывают гладкой проволокой, формируя арматурный каркас в единую конструкцию. О том, как вязать арматуру под фундамент, смотрите в этом видео:

Ширину основания строения следует рассчитать, таким образом, чтобы толщина бетона с каждой из сторон арматурного каркаса была размером 10 см. То есть поперечный размер монолитной ленты должен быть шире арматурного каркаса на 20 см.

Нагрузка от веса дома

Нагрузка от общего веса строения — есть основной параметр, влияющий на то, какой ширины должен быть фундамент.

Например, если постройка состоит из лёгких конструкций и тонких стен, то поперечный размер основания должен быть не более 20 см.

При тяжёлых конструкциях поперечное сечение ленточного фундамента имеет вид трапеции.

В этом случае подошву ленточного монолита делают шире верхней её части на 20 см.

При определении нагрузки от здания на фундамент, кроме веса дома, учитывают максимальную снеговую нагрузку в данной местности.

Ширина ленточных фундаментов другого типа

В ходе обустройства ленточного основания применяют не только стандартную деревянную опалубку и заливку бетона. На практике существует множество различных способов и материалов возведения ленты.

Сборный железобетон

Поперечный размер ленточного монолита определён шириной самого фундаментного блока.

Для лёгких построек возводят основание мелкого заглубления из железобетонных элементов шириной не более 20 см.

Фундамент из бутового камня

Как определить ширину ленточного фундамента из бутового камня? Ответ на этот вопрос заключается в том, что расчёт размеров основания такого типа делают по той же методике, что и при расчёте основания из монолитного железобетона. О том, что представляет собой бутовый фундамент, смотрите в этом видео:

Пример самостоятельного определения ширины фундамента

Рассчитать ширину основания можно вполне самостоятельно, не прибегая к услугам проектировщиков?

Такое следует делать при строительстве небольшого дома или хозяйственной постройки.

Прежде всего, можно поинтересоваться у хозяев аналогичных строений, как они определяли ширину своих оснований. Особенно будет полезна информация о доме, похожим на будущее строение. Оценивая состояние построек соседей, можно принять решение о размерах основания своего дома.

Если возникают какие-либо сомнения в этих данных, то следует обратиться в местное отделение архитектуры и получить вертикальную съёмку залегания грунтов и уровня грунтовых вод. В случае отсутствия такой возможности можно с помощью ручного бура взять пробы почвы.

Уровень грунтовых вод определите, заглянув в близлежащий колодец

Уровень грунтовых вод легко определить по уровню воды в ближайшем колодце. При этом следует учесть перепад высот уровня земли в местах расположения колодца и строительной площадки.

Уровень промерзания грунта определают опытным путём в зимнее время. Лучше взять данные из таблицы СНиП. На карте находят местоположение строительного участка и в соответствующей графе таблицы находят глубину промерзания грунта.

Определить общую нагрузку от всего строения можно суммируя вес всех конструкций сооружения. Полученный вес следует увеличить на 20%, учитывая людской фактор, вес внутреннего технического оборудования и сезонную нагрузку от снежного покрова.

Используя эти данные и справочные материалы технической литературы, нетрудно рассчитать окончательные размеры ленточного фундамента. Если в результате расчётов выяснилось, что верхняя часть основания равна толщине несущих стен, то к её поперечному размеру следует добавить 10-20 см.

В некоторых случаях застройщик возводит одноэтажный дом с перспективой дальнейшей достройки 2–го этажа. Тогда основание нужно рассчитать на нагрузку двухэтажного дома.

3.4. Определение размеров подошвы (ширины) ленточного фундамента

Расчет оснований и фундаментов в общем случае проводится по двум группам предельных состояний (по несущей способности и по деформациям) и включает примерно те же этапы, что и расчеты других конструкций (т.е. выбор расчетной схемы, сбор нагрузок и т.д. – см. раздел. 3.2). Сложность расчетов оснований (т.е. выбора площади подошвы фундамента) зависит от вида проектируемого объекта, уровня его ответственности, от сложности инженерно-геологических условий. Для объектов III класса (к каким можно отнести здание на рисунке 1а) допустимо ограничиваться упрощенным расчетом, при котором не требуется ни «точного» знания механических свойств грунтов, ни расчета несущей способности основания, ни определения его осадки. Расчет сводится лишь к тому, что давление под подошвой фундамента не должно превышать некоторой табличной величины – расчетного сопротивления основания, которое принимается в зависимости от физических свойств грунта и подвергается незначительной корректировке (в зависимости от размеров фундамента).

Сначала находится предварительное значение расчетного сопротивления основания. R по таблицам СНиП в зависимости от характеристик грунта (в данных методических указаниях таблицы приведены в приложении 2):

для глин, суглинков, супесей – от показателя текучести IL и коэффициента пористости e;

для песков – от крупности и плотности залегания.

Плотность залегания песков определяется по таблице ГОСТ 25100-95 в зависимости от коэффициента пористости e (см. таблицу 3П приложения).

После определения расчетного сопротивления R по таблицам 4П или 5П рассчитывается предварительная ширина фундамента по формуле

, (7)

где b – ширина фундамента, м;

N – погонная нагрузка, кН/м;

Если ширина фундамента b оказывается равной b = 1м, а ранее определенная глубина заложения d равной d = 2м, то предварительная величина расчетного сопротивления R принимается за окончательную R. Если же ширина и глубина фундамента (b и d ) будут отличны от упомянутых «эталонных» значений (b и d) проводится корректировка R (откорректированное расчетное сопротивление обозначается R). В частности, при d  2м корректировка R производится по формуле:

где k1 – коэффициент, принимаемый для крупных, средних и мелких песков k1 = 0.125, для пылеватых песков, супесей, суглинков и глин k1 =0.05.

После этого ширина фундамента b уточняется (по той же формуле (7), но вместо R используется R), и принимается окончательное значение b.

В данной расчетно-графической работе ширину фундамента необходимо определить именно таким упрощенным способом.

Расчет рекомендуется выполнять в следующем порядке:

уточняются исходные данные, если в задании грунт — песок (по таблице 3П определяется плотность сложения песка);

по таблице 4П (для песка) или 5П (для глинистого грунта) определяется расчетное сопротивление основания R;

Коэффициент при расчетной среднесуточной температуре воздуха в помещении, примыкающем к наружным фундаментам,С

Подошва для фундамента: что это, особенности устройства и расчетов конструкций

Важным и неотъемлемым конструктивным элементом любого объекта капитального строительства является фундамент. От его надежности напрямую зависит безопасность и продолжительность эксплуатационного срока сооружения. Чтобы нагрузочное воздействие конструкции равномерно распределялось на почву устраивается подошва под фундамент, особенно важно создание ее при возведении здания на слабом почвенном составе.

Что такое подошва фундамента

Основание или подошва фундамента – это горизонтальная плоскость, которой конструкция опирается на грунтовую основу. Подошва принимает на себя не только нагрузку от возведенного объекта, но также от бокового давления грунта, защищая при этом здание от разрушения. В зависимости от типа фундамента и особенностей грунтовой породы подошва обустраивается по-разному, но в любом случае ширина подошвы фундамента должна быть вдвое больше от самой фундаментальной конструкции, а высота как правило не превышает 30 сантиметров.

Особенности устройства подошв фундамента

Строительство любого объекта всегда начинают с закладки фундамента. Чтобы повысить прочность и надежность фундаментальной основы выполняют устройство подошвы фундамента.

По классификации фундаментных конструкций выделяют разные виды подошв фундаментов, которые отличаются между собой конструктивными особенностями и обустраиваются по определенным технологиям.

Ленточные фундаменты

Подошва ленточного фундамента укладывается вдоль периметра стен здания в виде замкнутой железобетонной полосы. Такое основание равномерно распределяет нагрузку, предотвращает перекосы и просадку строения, отлично справляется с силами пучения.

Для ленточных фундаментов подошвы могут быть:

  • естественными, когда непосредственно на грунтовую породу передается нагрузка;
  • свайными – первоначально нагрузка оказывается на сваи, а потом на грунт.

Чтобы подошва не разрушалась от воздействия грунтовых вод, для защиты ее обустраивают гравийно-песчаную подушку.

Монолитные ленточные фундаменты отличаются расположенной максимально близко к поверхности широким основанием, образующим надежную опору. Как правило такие конструкции выполняют в условиях высоко залегающих подземных вод или при слабом грунте.

Столбчатые фундаменты

Подошва столбчатого фундамента являет собой плитную поверхность с небольшими размерами. Для более прочного и надежного соединения от фундамента в тело подошвы заводятся арматурные стержни.

При использовании естественной основы подошва устраивается на утрамбованной и залитой бетонной смесью площадке. Если основание свайное, то подошва монтируется в виде верхнего сегмента, который распределяет нагрузку на созданную из объединенных ростверком балок поверхность.

Свайные фундаменты

Подошва выполняемого на уходящих в землю сваях фундамента монтируется из бетона и может быть монолитной или кольцевой. Основание подошвы фундамента монолитного типа выступает разновидностью опирающейся на заглубленные сваи плитной фундаментной конструкции.

Кольцевая подошва по конструктивным особенностям напоминает ленточный фундамент, который может находиться на уровне почвы, быть заглубленным в землю на определенную глубину или приподнятым вверх. При этом высота подошвы фундамента составляет 20-30 сантиметров.

Плитные фундаменты

При устройстве плитного фундамента лента подошвы может заливаться одновременно с плитой или же для нее делается отдельная опалубка и заливка бетонной смеси осуществляется перед созданием фундаментной конструкции. В обеих случаях подошва должна создаваться только на материнском твердом грунте и ни в коем случае не на насыпном. Глубина и структура подошвенного основания определяется по характеристикам грунтовой породы.

Плюсы и минусы подошв под фундаменты

Устройство фундамента на опорной подошве сопровождается рядом преимуществ:

  • усиление прочности и долговечности строительного объекта;
  • нагрузка на подошву в разы повышает несущие возможности фундамента;
  • минимум ограничений по типу возводимого здания;
  • возможность проводить строительные работы в любое время года;
  • возможность выполнять строительство в местах с разными видами грунтовых пород, учитывая и слабые грунты.

В числе минусов создания фундаментов на подошвах отмечают:

  • для грунтов с сильным вспучиванием или с глубоким уровнем промерзания подошвы не подходят;
  • в случае с бетонным монолитом устройство подошв требует значительных трудозатрат и сам процесс занимает много времени, что в свою очередь увеличивает сроки строительства объекта;
  • создание подошвенного основания существенно повышает расход материалов, в частности арматурных прутьев, опалубных досок и бетонного раствора;
  • при возведении фундаментов заглубленных разновидностей устройство подошв требует наличия специализированной строительной техники и оборудования;
  • фундаменты с опорной подошвой обходятся дороже в сравнении с обычными.

Наряду с относительно большим перечнем недостатков выполненный на опорном основании фундамент гарантирует сооружению надежность и долговечность, и пользуется высокой популярностью среди большинства застройщиков.

Расчет подошвы фундамента

При проектировании фундамента с опорным основанием обязательным этапом является расчет подошвы фундамента. Основная цель такого расчета состоит в точном определении ширины, глубины и площади основания, при которых оказываемое весом здания удельное давление будет меньше нежели сопротивление грунта подошве фундамента.

Предварительно площадь подошвы фундамента можно установить по условию:

PII ≤ R, в котором

  • РII – это среднее давление под подошвой фундамента в отношении к основному сочетанию нагрузок при вычислениях по деформациям;
  • R – это расчетное сопротивление грунта основания. Показатель вычисляется по формуле СНиП.

На рисунке ниже подробно представлена расчетная схема центрально нагруженной фундаментальной подошвы.

При расчете фундаментов с повышенной жесткостью реактивная эпюра грунта принимается прямоугольной. Уравнение равновесия в этом случае выглядит так:

В данном уравнении есть определенная сложность. Дело в том, что в обеих его частях содержатся искомые геометрические размеры фундамента. Но при выполнении предварительных вычислений вес грунта и самого фундамента в АВСD заменяют на:

  • Ɣm – средний показатель удельного веса фундаментальной конструкции и грунтовой породы на ее уступах. Как правило Ɣm составляет 20кН/м³;
  • d – это глубина заложения подошвы фундамента, вычисляется в метрах.

По указанной ниже формуле определяется необходимая площадь фундаментальной подошвы:

При этом расчет ширины подошвы фундамента (b) выполняется:

  • для ленточного фундамента: А = b х 1п.м.:
  • для квадратного столбчатого фундамента: А = b²
  • для прямоугольного столбчатого фундамента:


    По этой формуле определение размеров подошвы фундамента выполняется исходя из соотношения длины (l) к ширине (b) проектируемого фундамента, поскольку он полностью повторяет конфигурацию конструкции, которая на него опирается. Из этого следует, что
  • для круглого столбчатого фундамента – b = D, где D – это диаметр конструкции

Когда завершено предварительное определение ширины подошвы b = f(Ro) нужно уточнить расчетную сопротивляемость грунтового основания: R = f (b, φ, c, d, γ).

Рассчитав точную сопротивляемость опять нужно вычислить ширину. Повторять действия необходимо до тех пор, пока оба показателя не будут одинаковыми.

Когда с учетом унификации и модульности конструкций размер фундамента подобран, то необходимо проверить фактическое давление на грунт и напряжение под подошвой фундамента.

Чем меньшая разница будет между величинами РII и R, тем экономичнее получится проектное решение.

Данным способом поверяется достоверность расчета по линейной теории деформации грунта. Когда же условие не соблюдается, то для вычислений применять следует нелинейную теорию, а это существенно осложняет расчетные мероприятия.

В зависимости от жесткости и схемы нагружения фундаментов, типа сопряжения их со зданиями возможны пространственные перемещения из-за перераспределения усилий в бетоне и арматуре. Поэтому при выполнении расчетов следует учитывать допустимый отрыв подошвы фундамента, который не окажет негативного воздействия на строительный объект.

Используемые при устройстве подошвы материалы

При обустройстве фундаментальной подошвы потребуются следующие материалы и инструменты:

  • совковые и штыковые лопаты, необходимы для выполнения земляных работ ручным методом;
  • вязальная проволока и арматурные стержни, с помощью которых осуществляется армирование подошвы фундамента дома;
  • гвозди и молоток;
  • крючок, которым выполняется вязка металлического каркаса;
  • шнур для разметки;
  • доски для монтажа опалубки;
  • скобы монтажные;
  • материалы для подошвы: песок, гравий, бетонный раствор.

Для проведения съемки местности потребуется также нивелир, который поможет с точностью установить уровень подошвы фундамента.

Технология устройства фундаментальной подошвы

Вне зависимости от того, устраиваются подошвы фундаментов мелкого заложения, ленточных, столбчатых или других типов конструкций, работы по их монтажу проводятся поэтапно:

  • подготовительный этап состоит в рытье котлована. На его дне выполняется разметка, с точностью определяющая расположение будущей конструкции;
  • устройство опалубки. Здесь обязательно учитывается толщина подошвы фундамента. Выставляется опалубка таким образом, чтобы по центру подошвы распределялись фундаментальные стенки. для формирования наружных углов пара досок соединяется между собой под прямым углом и выносится на расстояние 17,5 см от разметочного шнура. При наличии слабых участков опалубки их нужно подсыпать снаружи грунтовой смесью для предотвращения протечки бетона. Если строительство предстоит на участке в повышенным уровнем грунтовых вод, то в целях безопасности выполняется гидроизоляция подошвы фундамента;
  • следующий этап – армирование. Металлические прутья обеспечивают усиление подошвы фундамента и соответственно повышают прочностные свойства всей строительной конструкции;
  • заливка бетона. После расположения арматуры выполняется бетонирование подошвы. При этом должна контролироваться расчетная отметка основания. Для более прочного сцепления фундамента с подошвой на ней прорезается шпоночная канавка по центральной оси кромки. После застывания бетона выполняется затирка поверхности.

Если несущая способность грунтов в месте строительства недостаточная, то для достижения нужных эксплуатационных показателей выполняется уширение подошвы фундамента путем устройства двусторонних или односторонних банкет.

Заключение

В любом капитальном объекте, вне зависимости от его назначения, основой является фундамент. Именно он испытывает все оказываемые зданием нагрузки и передает их на грунт. Правильно выполненная подошва фундамента перераспределяет нагрузки на грунт, предотвращает его проседание, придает фундаментальному основанию надежности и выносливости. Бесспорно, устройство подошвы сопровождается дополнительными затратами, но они полностью окупаются долговечностью и безопасностью эксплуатации строительных объектов.

Как рассчитать размеры ленточного фундамента — высота, ширина, толщина, глубина

Любое строение должно иметь под собой фундамент. Для того чтобы здание прослужило много лет, очень важно правильно рассчитать параметры фундамента. А для того чтобы сделать все верно, нужно знать определенные характеристики.

Расчет ширины

Для закладки основы здания важно, какой грунт на участке, на каком уровне находятся грунтовые воды, вес самого здания, насколько промерзает земля.

Все работы по проектированию основываются на инженерных расчетах. Это сложные расчеты, поэтому обычно пользуются усредненными значениями нагрузок для вычислений.

Крыша:

  • шифер — 40-50 кг/м2;
  • рубероид — 30-50 кг/м2;
  • черепица — 60-80 кг/м2;
  • листовая сталь — 20-30 кг/м2.

Стены:

  • кирпич — 200-270 кг/м2;
  • железобетон — 300-350 кг/м2;
  • дерево — 70-100 кг/м2;
  • каркас с утеплителем — 30-50 кг/м2.

Высчитать ширину можно по формуле:

Sопор ≥ Рдом/ Qн.сп, где:

Sопор – нижняя опорная площадь;

Рдом — вес здания;

Qн.сп — несущая способность грунта

Несущая способность грунта – это возможность грунта выдерживать нагрузку на 1 см площади.

Для двухэтажного дома

Для двухэтажного дома ширину рассчитывают исходя из ширины кладки и нагрузки, которую будет выдерживать дом. Однако, рассмотрим, какие параметры понадобятся для расчетов.

Во-первых, несущая способность – она должна полностью согласовываться с данным параметром. Во-вторых, толщина несущих стен планируется примерно на 0,1 м меньше, чем ширина основания. В-третьих, расстояние между фундаментом и армирующей сеткой должно быть 200 мм.

Для того чтобы совершенно точно рассчитать ширину фундамента, нужны такие значения, как вес, объем и площадь всего фундамента.

Наиболее точно рассчитать ширину сможет только специалист, они советуют тем, кто строит дом сам, брать за отправную точку ширину ленты фундамента 400 мм. Некоторые специалисты советуют просто делать ленту фундамента шире на 100 мм, чем предполагаемая ширина стен. Еще один способ определения ширины – подбор нагрузки так, чтобы на каждые 2 см фундамента приходилось не более 2 кг веса дома.

Для дома из бруса

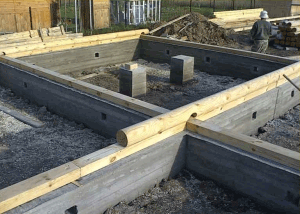

Для дома из бруса ширина рассчитывается исходя, как говорилось выше, из ширины бруса, нагрузки на фундамент и качества грунта. Возьмем, к примеру, дом размером 6х8 м, размер бруса 15х15 см, ширина утеплителя 40 мм, наружной отделки 360 мм.

Рассчитать ширину ленты фундамента можно по очень простой формуле, примерно такой:

Ш = Б + У + О, где

Ш – ширина фундамента;

Б – ширина бруса;

У – ширина утеплителя;

О – ширина отделочного материала

В нашем случае складываем: 15 + 4 + 36 = 55. Получается, что ширина ленты должна быть 55 см.

Для дома из пеноблоков

Для дома из пеноблоков не обязательно строить тяжелый громоздкий фундамент, так как этот материал достаточно легкий. Глубина расположения основания под дом может быть не ниже 60 см. Ширина делается больше ширины несущих стен на 10 см.

Для каркасного дома

Для каркасного дома свойственна легкость и надежность. Возводить его можно на любых почвах, фундамент заглубляется на 50 см. Толщина основания для данного типа дома должна быть равна толщине стен. Для тех, кто хочет рассчитать размеры с высокой точностью, можно предложить формулу:

Шф = Н: (С – В), где

Шф – ширина фундамента,

Н – нагрузка на площадь внешняя,

С – значение сопротивления грунта;

В – значение, учитывающее самую меньшую величину веса почвы.

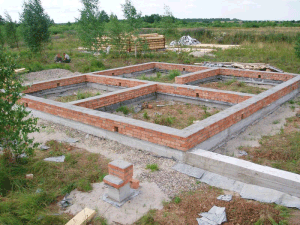

Расчет высоты

По СНиПам фундамент должен выступать над землей не менее 20 см, однако, на практике, при учитывании главного параметра – глубины промерзания почвы, эта величина увеличивается до 30-35 см.

Чем глубже уровень промерзания, тем больше должна быть высота фундамента. При промерзании до 3 м, высота фундамента может доходить до 1м.

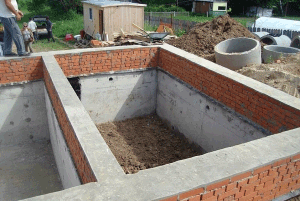

Для двухэтажного здания выбор высоты выступа фундамента над землей совершенно не важен, этажность никоим образом не влияет на устойчивость или прочность здания. При постройке руководствуются удобством сооружения входа в здание.

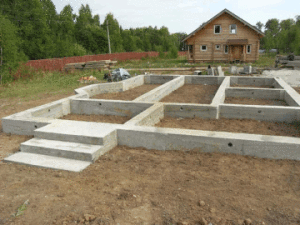

По нормам, при входе должно быть не меньше 3-х ступеней, а это возможно при оптимальном значении 35-40 см. Такой выступ выполняет еще одну функцию – защищает конструкции от постоянного воздействия грунтовых и атмосферных осадков. Также для того, чтобы вода не оказывала разрушительного действия на основание дома по окончании строительства желательно сделать отмостку вокруг здания.

Минимальным значением считается высота над землей – 35-40 см, но если фундамент будет выше этих значений, то это допустимо. Единственное условие – высота выступа не должна превышать ширину фундамента.

Подведем итог: фундамент – главная часть сооружения, от которого зависит долговечность здания. Поэтому подходить к его сооружению надо ответственно, точно производя расчеты и придерживаясь существующих норм и правил в строительстве.

Только в этом случае возводимое здание будет надежным, долго прослужит и станет надежным прибежищем.

Как правильно рассчитать размеры фундаменты Вы можете узнать, посмотрев следующее видео:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
