Виды датчиков движения для освещения

Как выбрать датчик движения для включения света

Первые датчики движения были созданы как средство от недоброжелателей: свет включался в момент неожидаемого проникновения человека на территорию дома. Но потом датчики получили распространение и сейчас используются для удобства и экономии электроэнергии. Рассмотрим подробнее, как правильно выбрать датчик движения.

Применение датчика движения

Основных причин применения датчика движения для включения света три: безопасность, удобство, экономия. Пример безопасности – детская комната. Выключатели света чаще всего находятся высоко, чтобы достать до выключателя, дети встают на стулья, что ведет к травмам. В частном доме установленный на лестнице светильник с датчиком движения убережет от падения. Пренебречь удобством автоматического включения света – тоже тяжело. Коридор перед входной дверью всегда темный, естественное освещение туда не попадает. А именно в коридоре мы оказываемся, когда заходим в дом. Пока дотянешься рукой до выключателя, в потемках можно оступиться. А если руки заняты покупками, то без датчика движения совсем тяжело.

Экономия на первый взгляд кажется минимальной, а при подробном подсчете расклад меняется на противоположный. Вспомните, как часто вы готовите на кухне, и отвлекшись на занятие с ребенком, уходите не выключив свет?

Часто люди забывают выключить свет в санузле и коридоре, покидая помещение. В месяц экономия составит несколько сотен Вт, а в год? К плюсам датчика движения относится еще и универсальность, установить устройство можно на включение электричества, музыкального центра, телевизора и других электрических приборов. Минус у датчика движения только один – высокая стоимость. Но если вспомнить о рассчитанной экономии, то становится понятно, что этот минус быстро окупается.

Классификация датчиков движения

По местоположению датчики делятся на уличные и внутренние, по расположению в помещении различают потолочные, настенные и угловые датчики. Кроме того, существуют проводные и автономные приборы. Основная классификация различает устройства по принципу действия. Выделяют 3 вида датчика движения:

  • Ультразвуковой датчик движения. Датчик состоит из излучателя ультразвуковых волн и волноуловителя. Волны отражаются от любого объекта, совершающего движение, улавливаются сенсором, датчик срабатывает. Минус ультразвукового датчика в сбоях при улавливании медленного движения. Кроме того, он негативно влияет на животных, в дом с животными такой датчик не рекомендуется.
  • Инфракрасный датчик движения. Датчик реагирует на тепло объектов. Устройство и принцип действия абсолютно безопасны для человека или животного. Особенности применения инфракрасных датчиков – ограничение по месту использования. Например, на кухне такой датчик бесполезен, будет срабатывать от плиты и тепла бытовых приборов. Монтаж инфракрасного датчика движения рассчитывайте так, чтобы угол обхвата не затрагивал места, нагреваемые солнечными лучами.
  • Микроволновый датчик движения. Принцип работы такого датчика движения идентичный ультразвуковому, только излучает он не ультразвуковые, а электромагнитные волны. Плюсы прибора в небольших размерах, безопасности излучения, широком угле обхвата, устройство реагирует на медленные движения и не реагирует на погодные проявления. Но к недостаткам датчика относится высокая цена и срабатывания на «чужие» микроволны.

Особенности выбора датчика движения

Перед покупкой датчика движения для включения света изучите критерии выбора, которые выделяют специалисты.

  • Место и способ монтажа датчика движения. Для улицы или помещения, с проводами или без, скрытый в стене или наружный.
  • Мощность датчика движения. Чаще всего, мощность влияет на угол обхвата территории.
  • Наличие в помещении низких подвесных люстр или многоярусных конструкций натяжных потолков. В таких случаях устанавливайте датчики на уровне ближе к полу.
  • Выбирая инфракрасный датчик, помните, что стекла отражают ик-лучи.
  • Соотносите угол обзора и место монтажа датчика. Приборы с углом в 180 градусов помещайте на стену, на потолок размещают приборы с углом в 360 градусов.
  • Уточняйте наличие в датчике дополнительных функций: настройка времени срабатывания датчика, улавливание дыхания.

Датчик движения для включения света – удобный и функциональный прибор, призванный экономить ваши средства. Перед покупкой изучите критерии выбора датчика движения, чтобы знать, на какие параметры обратить внимания.

Датчик движения для включения света – устройство, разновидности, схемы подключения

В современном мире человек стремится автоматизировать любые процессы, включая свои повседневные действия. Именно поэтому в быту все чаще устанавливают датчик движения для включения света. Как он устроен и что необходимо знать для выбора конкретной модели, мы рассмотрим в данной статье.

Устройство и принцип работы

Конструктивно датчик движения содержит несколько составляющих элементов, которые будут отличаться в зависимости от типа.

Рис. 1. Устройство датчика движения

Для примера рассмотрим устройство инфракрасного сенсора, который состоит из:

  • пироэлемента PIR, реагирующего на изменение физических параметров окружающей среды;
  • полевого транзистора T1, выступающего в роли электронного ключа;
  • шунтирующего резистора R1, подключенного параллельно к пироэлементу.

Принцип действия заключается в способности пироматериала изменять собственные характеристики в зависимости от степени теплового излучения, попадающего на него. Световой поток уменьшает сопротивление пироэлемента PIR и через него приходит сигнал на открытие полевого транзистора. В таком состоянии ток будет протекать через нагрузку, в роли которой может выступать катушка реле или другой логический элемент. В случае появления человека или другого объекта в области действия датчика, световой поток прервется и перестанет воздействовать на пироэлемент, сработает автоматика, выдающая соответствующий сигнал о возникновении движения.

Разновидности

Разделение датчиков движения для включения света на виды осуществляется по нескольким критериям. По принципу действия их можно разделить на:

  • Инфракрасные – основаны на измерении величины температуры предметов, попадающих в зону охвата датчика движения. Основным недостатком является ложная реакция на элементы системы отопления или лампы накаливания, расположенные в непосредственной близи.

Рис. 2. Инфракрасный датчик

Ультразвуковые – функционируют на основе эффекта Доплера. Излучаемая волна звука в диапазоне частот от 20 до 60 кГц не слышима человеческим ухом в соответствии с п.2.1.1.3 ГОСТ Р 50030.5.2-99. Сталкиваясь с препятствием, ультразвук отражается и возвращается к приемнику, о чем передается сигнал на электронный ключ или реле.

Рис. 3. Ультразвуковой датчик

Микроволновые – используют специальную антенну, посылающую высокочастотный сигнал в окружающее пространство. При столкновении сигнала с движущимся предметом возникает отраженный сигнал, который возвращается к датчику. На сегодняшний день это самые чувствительные, но и самые дорогие модели для включения света.

Рис. 4. Микроволновой датчик

  • Лазерные – состоят, как правило, из светодиода и фотодиода, монтируемых в контролируемой области. Светодиод излучает сигнал, который распространяется в окружающее пространство. Как только в области действия возникает объект, преграждающий световой поток, он отражается и воспринимается фотодиодом. С которого сигнал подается на исполнительный орган датчика движения.
  • Томографические – используют радиоволны для диагностики пространства. В отличии от других моделей способны проникать за стены, конструктивные элементы и прочие преграды. Используются для включения освещения на больших площадях, в торговых центрах и т.д.

В зависимости от способа взаимодействия с движущимися объектами датчики движения могут быть активными, пассивными или комбинированными. Активные самостоятельно излучают измеряемые сигналы, а после их воспринимают. Пассивные ориентированы на собственные излучения человеческого организма или отталкиваются от их взаимодействия с окружающей средой. Комбинированные состоят из активного излучателя, установленного с одной стороны и пассивного приемника, расположенного с другой стороны.

В зависимости от места установки датчики движения подразделяются на устройства наружного и внутреннего применения. Первые предназначены для использования под открытым небом. Вторые используются для размещения в помещениях, иногда под навесами, на верандах, крытых террасах и патио.

Технические характеристики

При выборе конкретной модели необходимо руководствоваться основными техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.

Угол обзора.

Рис. 5. Угол обзора

В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.

Дальность действия.

По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.

Мощность подключаемых светильников.

Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы вместо лампочек Ильича.

Тип питания.

В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.

Степень защиты (IP).

В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Наиболее простой вариант – прямое включение осветительного прибора, как показано на рисунке ниже.

Рис. 6. Схема подключения датчика движения

Если вы допускаете возможность коммутации осветительного оборудования в обход датчика движения по личным надобностям, то лучше использовать схему с функцией шунтирования:

Рис. 7. Схема с шунтирующим выключателем

Как видите, здесь клавишный выключатель позволяет включить освещение даже без сигнала от сенсора. Для тех случаев, когда датчик движения должен срабатывать только в темное время суток, применяется схема с фотореле:

Рис. 8. Схема с фотореле

Если вы хотите, чтобы осветительное оборудование включалось от движения в нескольких зонах, тогда используется схема подключения одного светильника к двум и более датчикам:

Рис. 9. Схема с двумя датчиками движения

Место установки

В зависимости от места установки все датчики движения можно разделить на:

  • настенные;
  • потолочные;
  • угловые;
  • универсальные.

Последний вариант можно смонтировать на любой объект – стену, потолочные элементы, столбы и консоли. Такое разнообразие им обеспечивает специальный кронштейн, идущий в комплекте к устройству.

Частные ошибки при монтаже

Наиболее часто при установке датчика движения допускаются следующие ошибки:

  • рядом с датчиком движения располагается осветительное оборудование, приводящее к сбоям в работе;
  • угол обзора не захватывает часть территории, из-за чего включение света происходит через раз;
  • в зоне контроля расположен калорифер или кондиционер, воздушные потоки которых влияют на корректную работу;
  • перед сенсором находиться громоздкий предмет, существенно сужающий угол обзора.

Регулировка

После монтажа любой сенсор можно отрегулировать под параметры помещения или особенности ландшафтного дизайна территории. Для этого вы можете воспользоваться функционалом на корпусе, назначение которого мы рассмотрим более детально.

Рис. 10. Регулировка датчика движения

Угол наклона.

Необходимость регулировки угла наклона зависит от совпадения активной зоны с нужной вам дорожкой, тротуаром или пространством у крыльца. Если вам нужно сместить активную зону, то можно подрегулировать датчик на кронштейне. В некоторых моделях для этого используются специальные ручки. Однако заметьте, в моделях с малым углом по вертикали активную зону следует регулировать не только поворотом, но и высотой подвешивания.

Рис. 11. Регулировка угла наклона

Чувствительность.

Функция чувствительности позволяет отрегулировать включение света в зависимости от размеров объекта. На корпусе она обозначается SEN и может регулироваться от минимума до максимума. Чем меньшую чувствительность вы выставите, тем хуже будет реагировать датчик движения на небольшие объекты, к примеру, кошек или собак. По мере необходимости, чувствительность повышают, чтобы включение света происходило при движении самого меньшего члена семьи.

Время задержки.

Данный параметр указывает, в течении какого времени продлиться включение света. Для его регулировки необходимо воспользоваться ручкой с пометкой Time. Как правило, большинство датчиков движения позволяют выставить время свечения от нескольких секунд до 10 – 15 минут. Но, при необходимости на рынке можно подобрать и другой диапазон.

Уровень освещенности.

Такая опция доступна лишь моделям со встроенным фотореле, реагирующим на смену времени суток. На корпусе оборудования она помечена переключателем LUX, который позволяет изменять предел срабатывания в зависимости от снижения интенсивности солнечных лучей.

Какой лучше выбрать?

Если вы планируете установку датчика движения на улице или хотите подвязать его работу под смену времени суток, то лучше брать модель со встроенным фотореле. Это решит проблему ручного включения света с наступлением сумерек, и исключит необходимость покупки и подключения дополнительного оборудования.

Если в зону действия часто попадают собаки, кошки и прочая живность, лучше приобрести модель с защитой от животных. В таком случае освещение не будет срабатывать ложно.

При выборе производителя, отдавайте предпочтение известным брендам. Так как дешевые китайские датчики движения могут быстро выйти со строя, из-за чего система перестанет реагировать на перемещение.

Если вам нужна незаметная модель для сигнализации, выбирайте датчик движения спокойных цветов. Желательно брать миниатюрные датчики движения, которые легко прячутся за конструктивные элементы и детали строений.

Датчики движения для включения света: преимущества, виды, выбор, особенности установки

Изначально датчики для включения света разрабатывались для комплексной охранной системы. С помощью подачи сигнала реагирующим элементом происходит автоматическое освещение зоны, где зафиксировано движение. Таким образом, подаётся оповещение о несанкционированном проникновении.

При разработке системы «умный дом» подобные устройства заняли достойное место в инновационном проекте. Их используют в сочетании с другими приборами и по отдельности.

Посмотрите видео как установить датчик движения

Преимущества датчиков

• рациональное использование электричества;

• отпадает необходимость искать в темноте выключатель;

• многие модели имеют иммунитет на животных;

• можно выбрать прибор необходимых параметров.

Недостатки

• у дешёвых моделей относительно высокий показатель степени ложных срабатываний;

• для корректной эксплуатации нужно привлечь специалиста для установки и настройки прибора;

• высококачественные сигнализаторы имеют высокую стоимость.

Виды датчиков для включения света

Весь ассортимент выпускаемых датчиков подразделяется по видам, которые отличаются реагирующим элементом и принципом работы. По назначению устройства бывают уличные (наружные) и комнатные (внутренние).

Читать еще:  Как сделать датчик протечки воды своими руками: 3 схемы

Принципом работы уличного устройства является расчёт расстояния до движущегося объекта, изменение температурных показателей. Некоторые модели выпускаются со встроенным иммунитетом на животных, наделены другими дополнительными функциями. Диапазон действия многих приборов составляет 100-500 м, что удобно использовать для контроля больших территорий коттеджей и коммерческих помещений. Существуют сигнализаторы, которые предусматривают установку прожекторов определённых параметров. Поэтому перед покупкой следует ознакомиться с техническими характеристиками и рекомендациями по монтажу.

Комнатный датчик более прост в использовании, легко монтируется в любую комнату или подсобное помещение. Отличительной чертой является непереносимость резких перепадов температур.

Существует несколько типов чувствительных элементов, которые и определяют вид устройства.

• Ультразвуковой элемент улавливает шумы, исходящие от предметов и объектов. Такие модели считаются самыми выносливыми и долговечными.

• Инфракрасный элемент работает по принципу термометра. Как только в контролируемую зону попадает объект, имеющий тепловое излучение в границах 36,6, то происходит реагирование и подача сигнала. Зависимость от температурного фактора делает прибор уязвимым к солнечным лучам или обогревательному оборудованию. При монтаже это обязательно учитывается.

• Микроволновой элемент напоминает принцип работы локатора. Микроволны улавливают любые отклонения от заданных параметров и мгновенно срабатывают. Датчики этого типа считаются более практичными, но стоимость их на порядок выше.

Выбор датчика освещения

Планируя оснащение дома или участка датчиками, нужно продумать все детали, чтобы сделать их эксплуатацию удобной и эффективной. Неправильные параметры или монтаж только усложнять использование устройства. Каждый прибор имеет факторы, влияющие на его функциональность, их и нужно учесть при покупке.

• Ключевым моментом является назначение датчика. Так сразу определяется подходящая модель и особенности её установки. При выборе следует учитывать возможные помехи и расстояния. Так козырёк на доме или беседка во дворе может стать помехой для реагирования чувствительного элемента.

• Важно сразу ознакомиться с особенностью крепления датчика и определить, подходит ли тот или иной вариант. Все сигнализаторы делятся на встроенные или навесные способы монтирования.

• Размеры датчика, принцип действия, правила установки определяют мощность.

• При выборе модели нужно учитывать наличие стеклянных перегородок, мобильных ниш и крупных предметов декора. Они могут снизить эффективность работы.

• Перед покупкой следует определить самый оптимальный угол для установки прибора и учесть радиус обзора, особенности обстановки.

• Датчики после монтажа нуждаются в качественной настройке. Перед покупкой следует уточнить количество настраиваемых уровней, показатели ложных срабатываний.

Особенности установки датчика света

Монтаж производится в первую очередь согласно инструкции и техническим характеристикам сигнализатора. Перед креплением нужно ознакомиться со схемой подключения. В случае необходимости привлечь специалиста.

• Работы по подключению датчиков производятся согласно рекомендациям производителя с соблюдение следующих правил:

— при соединении элементов и проводов следить за фазировкой;

— трёхжильный кабель укладывать в щиток;

— монтаж выполнять на клеммах;

— обязательно распределять нагрузку.

• Место для крепления сигнализатора должно исключать прямое попадание солнечных лучей. Также нежелательно близкое соседство с нагревательным оборудованием.

• Стена или поверхность, на которую монтируется устройство не должно подвергаться вибрации.

• Если в сопроводительных документах не указывается высота крепления прибора, выбрать оптимальный вариант – немного выше 2 метров с хорошим обзором детектора.

• Качество работы сигнализатора зависит, в частности, от номинального тока. Если фиксируются частые перепады, следует установить стабилизатор напряжения.

Датчики движения: классификация и особенности конструкции

  1. Разновидности детекторов движения
  2. Принцип работы ультразвуковых датчиков движения
  3. Что собой представляет инфракрасный датчик движения?
  4. В чем заключается принцип работы радиоволнового датчика?
  5. В чем особенность гибридных датчиков движения?
  6. Как правильно выбрать датчик движения?

Датчики движения – важные структурные элементы многих охранных, сигнализационных, а также систем освещения. Они широко применяются в жилых и офисных помещениях с целью:

  • фиксации перемещения физических объектов, попадающих в зону действия устройства;

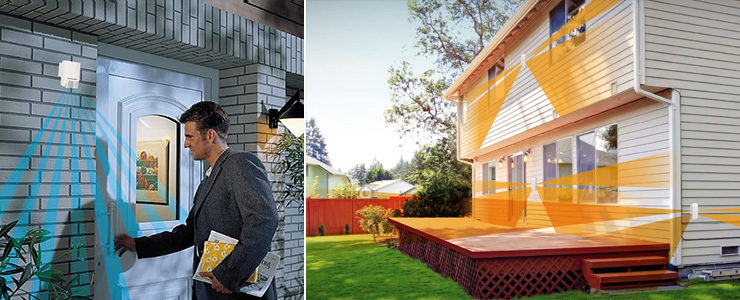

  • распознавания несанкционированного проникновения на частную территорию;
  • автоматизации работы климатической техники;
  • экономии электроэнергии (освещение включается и отключается при необходимости);
  • повышения качества видеонаблюдения;
  • оптимизации работы систем «Умный дом».

С каждым годом спрос на подобную технику растет, а сфера применения – расширяется (аналитики прогнозируют ежегодное увеличение продаж до 14 %).

Поэтому производители предлагают различные новинки с усовершенствованным спектром действия.

Датчики движения обеспечивают не только комфорт, но и существенную экономию в использовании различных ресурсов.

Как именно применять приборы, реагирующие на изменения в зоне контроля детектора, решает непосредственно заказчик.

Различают проводные и беспроводные датчики движения. Есть модели, предназначенные для внутреннего применения, а также разновидности, которые рассчитаны на внешний монтаж. Датчик движения уличный выполнен в защищенном корпусе, благодаря чему внутрь прибора не попадает пыль и влага.

Разновидности детекторов движения

В основе работы большинства детекторов лежит анализ волн, поступающих извне. Различают следующие типы датчиков:

  1. Ультразвуковые.
  2. Инфракрасные.
  3. Радиоволновые.
  4. Комбинированные (гибридные, смешанные).

Способ регистрации объекта в зоне действия устройства зависит от типа прибора. При этом срабатывание детектора может сопровождаться:

  • включением светозвуковой сигнализации;
  • передачей сигнала на пульт управления, смартфон, планшет и прочие мобильные устройства связи;
  • одновременным включением записывающей видеокамеры;
  • включением освещения.

Принцип работы ультразвуковых датчиков движения

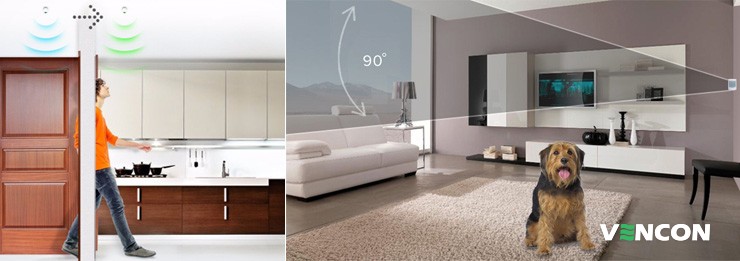

Ультразвуковые датчики движения выполняют сканирование помещения с помощью ультразвуковых волн. В основе работы такого детектора лежит встроенный генератор, который вырабатывает высокочастотные колебания (25-40 кГц). Такие звуковые волны не воспринимаются человеческим ухом.

В качестве генератора и приемника используют элементы из пьезокерамики. Волны, проходя через помещение, отражаются от объектов, которые встречаются им на пути, и отправляются обратно к источнику.

В соответствии с эффектом Доплера, любой предмет, пересекающий ультразвуковой поток, влияет на интерференционную картину волн. Таким образом, если будет зафиксировано несанкционированное проникновение в зону работы детектора, сработает сигнал тревоги датчика шума.

Чаще всего ультразвуковые датчики используют в системах безопасности на парковках. В быту они практически не применяются – ультразвуковые колебания негативно влияют на домашних животных (кошки и собаки испытывают стресс, становятся тревожными).

В числе недостатков ультразвуковых детекторов – небольшой радиус действия. Если злоумышленники будут знать, что на контролируемой территории установлены ультразвуковые датчики детекторы, попробуют их обмануть: при медленном передвижении приборы могут не сработать.

Преимущество ультразвуковых детекторов – они не чувствительны к ИК-излучению различных приборов, бытовым и промышленным шумовым загрязнениям.

При выборе ультразвуковых датчиков стоит учитывать, что они:

  • рассчитаны на эксплуатацию помещениях с включенным отоплением (в холодный сезон);
  • чувствительны к температурным перепадам;
  • могут давать ложную информацию при повышенной влажности.

Устанавливая детекторы, работа которых основана на испускании ультразвуковых волн, нужно правильно определить место их размещения. Дело в том, что некоторые строительные материалы (например, стекло) являются «невидимыми» для высокочастотных волн, поэтому излучатель может срабатывать, фиксируя движение за стенами помещения.

Что собой представляет инфракрасный датчик движения?

Данная группа приборов наиболее востребована среди потребителей. Такие датчики отличаются:

  • низкой стоимостью;
  • простотой в использовании;
  • практичностью.

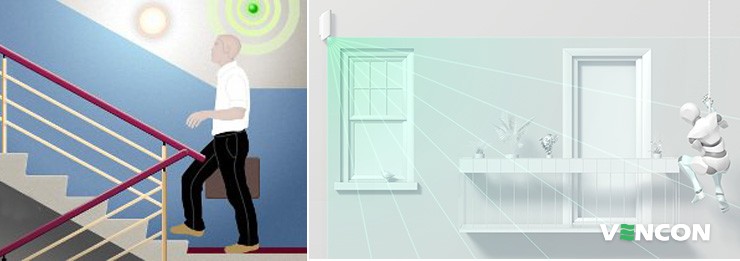

Инфракрасные детекторы срабатывают при изменении обстановки в тепловом (инфракрасном) диапазоне излучения.

Общей отличительной особенностью всех инфракрасных датчиков движения является их восприимчивость к конвекционным потокам воздушных масс и засветкам осветительных приборов. Поэтому при выборе таких моделей нужно учитывать место их размещения.

Охранные ИК-датчики могут монтироваться как снаружи, так и внутри помещений. При выборе подходящей модели нужно учитывать диапазон рабочей температуры и показатель защищенности от пыли, мелких частиц. Иногда есть смысл купить модель, которая допускает монтаж на кронштейне.

Все инфракрасные датчики движения делятся на активные и пассивные. Первые состоят из излучателя и приемника и используются, как правило, для контроля за протяженными линейными участками или за периметром охраняемого объекта.

Сфера применения вторых – значительно шире. Обычно с камерами видеонаблюдения используют ИК-датчики.

В чем заключается принцип работы радиоволнового датчика?

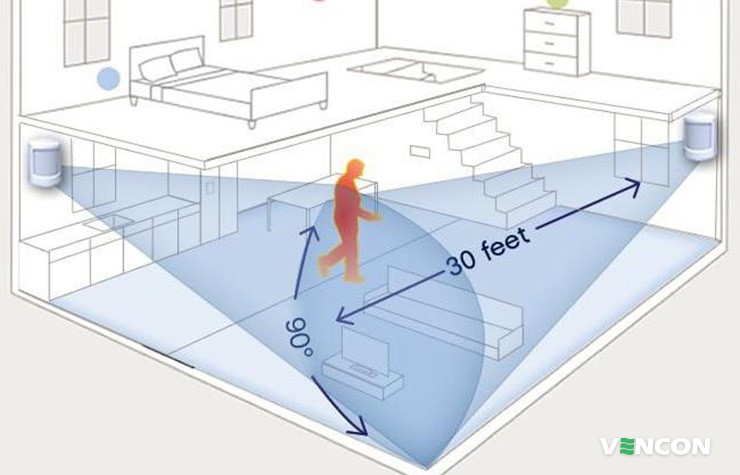

Радиоволновые детекторы работают по тому же принципу, что и ультразвуковые, с тем отличием, что микрочип в них генерирует волны с частотой 2,5 ГГц.

Если в зону распространения волны попадает физический предмет, то изменяется ее длина и частота, что регистрируется приемником.

Радиоволновые (или СВЧ) детекторы применяются реже инфракрасных. Одной из причин является то, что большинство строительных конструкций (бетонные стены, перекрытия) для них «прозрачны». Радиус действия таких датчиков выходит за пределы охраняемого объекта, что чревато многократными ложными срабатываниями.

Преимущество радиочастотных детекторов в их инертности к вредным воздействиям внешней среды и тепловому излучению.

При установке нескольких датчиков на одной площади нужно выбирать модели, работающие на разных частотах – те, что генерируют одинаковые по длине волны, будут создавать помехи для друг друга.

К минусам СВЧ детекторов можно отнести их стоимость – цена таких устройств в 1,5-2 раза выше, чем у инфракрасных аналогов.

В чем особенность гибридных датчиков движения?

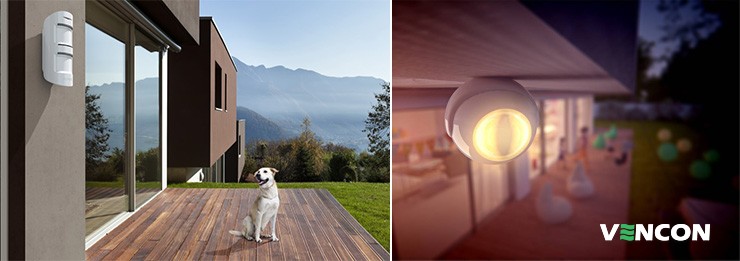

С точки зрения конструкции, гибридный датчик движения представляет собой прибор, в котором собраны несколько устройств под общим корпусом, каждый из которых подключается к разным выходам. По-другому такие устройства называют «датчиками двойной технологии». Гибридные модели компенсируют недостатки тех детекторов, из которых состоят.

Датчики движения смешанного типа появились на рынке относительно недавно, но их популярность стремительно растет. Использование таких излучателей повышает надежность охранных систем в разы.

В числе основных преимуществ – практически полное отсутствие ложных сигналов. Для того, чтобы детектор сработал, нужно одновременное (или с небольшой временной задержкой) реагирование тех датчиков, которые входят в его конструкцию.

Максимальное распространение получили модели, в которых сочетаются радиоволновые и инфракрасные методы обнаружения.

Гибридные детекторы применяются в организации систем безопасности в банках, денежных хранилищах, а также в противопожарных сигнализациях.

Как правильно выбрать датчик движения?

При выборе прибора нужно ориентироваться на его технические характеристики. В числе важных параметров стоит выделить следующие показатели.

Во-первых, это чувствительность детектора. Приборы с постоянной чувствительностью не стоит использовать в квартирах. При наличии домашних животных устройство будет постоянно срабатывать при перемещении питомцев. В некоторых моделях есть возможность регулирования порога срабатывания (плавно или скачкообразно). При необходимости можно подобрать детектор, который не будет реагировать на домашних животных.

Во-вторых, наличие антисаботажной зоны. Данный параметр оберегает устройство от попыток вывести его из строя. Фактически, это дополнительная зона захвата, которая направлена вертикально вниз.

В-третьих, нужно обратить внимание на объем обзорной зоны по вертикали и горизонтали. Это пространство, при попадании в которое постороннего физического объекта, устройство гарантированно сработает. Показатель измеряется в градусах (120° – 360°).

Максимальный диапазон обнаружения у потолочных моделей – они «видят» помещение полностью. У настенных – наибольший угол обзора может достигать 280°. Датчик движения для включения/выключения освещения должен обладать углом обзора не менее 180°. Модели, у которых радиус больше, можно использовать в охранных системах.

Ну и наконец, не менее важно знать дальность обнаружения. Этот параметр измеряется в метрах. Средняя дальность составляет 9-12 м. Есть разновидности, которые улавливают движение на расстоянии до 50 м.

Если требуется датчик движения для просторного помещения без перегородок, то необходим детектор с большой зоной обнаружения и дальностью действия. Для комнат с большим количеством разных зон подойдет датчик со стандартной дальностью (4,6 или 10 м).

Для автоматизации освещения в квартире или небольшом доме подойдут мини-датчики. По функциональности они не уступают моделям со стандартными размерами. Их основное преимущество – лучше вписываются в дизайн интерьера.

Не менее важно учесть степень IP-защиты. Она определяется двумя цифрами. Первая означает уровень защищенности от мелких частиц, вторая – от влажности (водяного пара, капель воды, конденсата). У моделей с максимальными показателями защиты в паспорте указано IP-65.

Для офисных помещений, проходных комнат, холлов и коридоров подойдет датчик движения с минимальной степенью защиты.

Для ванных, полуподвальных помещений и производственных площадей, где наблюдаются перепады влажности, понадобится датчик с повышенными защитными характеристиками.

Чтобы исключить возможность перемещения под детектором с целью несанкционированного проникновения, нужно установить уличные разновидности.

Применение датчиков движения – это первый шаг на пути к организации системы «Умный дом». Если вам нужно надежное устройство, но вы сомневаетесь, что справитесь с выбором самостоятельно, обращайтесь к нашим менеджерам ВЕНКОН.

Здесь вам подскажут, какой лучше датчик движения купить, а также предложат услуги профессионального монтажа.

Вопросы и ответы Датчики движения: классификация и особенности конструкции

Предоставляем комплекс услуг «Под Ключ». У нас можно купить кондиционер, бойлер, обратный осмос, электрокотел, рекуператор, вытяжной вентилятор, антипотоп и многое другое с установкой в Киеве или оперативной доставкой по Украине.

Читайте нашу статью «Датчики движения: классификация и особенности конструкции», делитесь своим мнением или задавайте вопросы в комментариях. Есть дополнительные вопросы? Наши эксперты готовы проконсультировать вас, телефоны указаны на странице «Контакты».

Датчик движения для управления светом. Экономим на электричестве с умом.

В любом бизнесе понятие экономии неизбежно сопряжено с показателями эффективности и доходности компании. Еще американский миллиардер и филантроп Уоррен Баффет писал, что сэкономленный доллар равен доллару, который Вы заработали. И это действительно так. Датчик движения для управления светом является одним из величайших изобретений в области сокращения затрат на электроэнергию. Эту технологию мы подробно рассмотрим в данной статье.

Что представляют собой датчики движения?

Датчики движения — это устройства, регистрирующее определенные изменения в пределах контролируемого радиуса действия. Они бывают разных видов, форм и способов установки. Приборы регистрируют изменения посылаемых и принимаемых волн, температуры движущихся объектов. В отношении контроля системы автоматического включения и отключения света, чаще прочих устанавливаются инфракрасные датчики движения.

Виды и применимость датчиков движения для управления светом

Установка системы полезна в местах, допускающих краткосрочное освещение. Наземные и подземные парковки, дворы, некоторые складские помещения, подвалы, коридоры. Условно, по области размещения, их следует разделить на наружные (уличные) светильники и внутренние.

Датчик движения для уличного освещения бывает:

  • периферийного типа
  • периметрического типа

Второй распознает движение объектов в определенном диапазоне и располагается по периметру контролируемого участка. Первый, как правило, размещается на фасадах зданий и заборах. Периферийный датчик обнаруживает движущийся объект в случае нарушения границ в диапазоне своего действия.

Внутренние подразделяются на:

  • встроенные
  • настенные
  • накладные
  • потолочные

По используемому излучению, выделяют датчики движения:

  1. инфракрасные
  2. микроволновые
  3. ультразвуковые

По способу получения сигнала от объектов, датчики бывают:

  • активные
  • пассивные (ИК)

Первые регистрируют сигнал, отраженный от объекта, а вторые — собственное инфракрасное излучение. Для отправки и получения сигнала, активный датчик движения использует специальный излучатель и приемник. Конструкция пассивного подобных ухищрений не требует. Простота, надежность конструкции и относительная дешевизна определили пассивный датчик движения, как самый распространенный и востребованный в Мире.

Читать еще:  Извещатели пожарные: классификация, типы, виды, обозначение

Активные датчики движения бывают инфракрасными, ультразвуковыми и микроволновыми. Каждый из них обладает рядом преимуществ и недостатков, определяющих область их применения в жизни людей.

Несмотря на то, что в системах контроля освещения в основном используются инфракрасные датчики, мы считаем важным обратить Ваше внимание на преимущества и недостатки других разновидностей.

Ультразвуковые датчики

Самые недорогие из активных, основанные на принципе облучения контролируемого пространства звуковыми волнами. Их частота, как правило находится в пределах от 20 до 60 кГц. Согласно эффекту Доплера, движение объекта вызывает частотный сдвиг отраженного сигнала, который регистрируется и сравнивается датчиком. Из наиболее распространенных областей применения УД выделяются автомобильные сигнализации и системы помощи при парковке.

К числу достоинств ультразвуковых датчиков отнесем

  1. ценовую доступность
  2. неприхотливость к условиям окружающей среды
  3. стабильная работа при запыленности
  4. реакция на движение любых объектов

УД может использоваться в системе автоматического включения и отключения света. Однако, ввиду ряда весомых недостатков, подобное применение может оказаться нецелесообразным.

Недостатки ультразвуковых датчиков движения:

  • ограничение дальности действия
  • реакция на существенные сдвиги отраженного сигнала (быстрое или резкое движение)

Также отметим, что ультразвуковые частоты с беспокойством и раздражением воспринимаются домашними животными. Естественно, в коридоре между офисами таковых быть не может. А вот на автомобильной парковке, участке возле здания или на складе питомцы-охранники вполне возможны.

Микроволновые датчики

Принцип работы датчика походит на ультразвуковой. Обнаружение движения объекта происходит при регистрации изменений частоты и длины излучаемой волны (эффект Доплера). Однако в данном случае на смену звуковым волнам приходят электромагнитные. Частота волны находится в пределе 5.8гГц.

Отметим достоинства микроволнового датчика движения

  • потрясающая точность, позволяющая регистрировать движение объекта, находящегося за стенами небольшой толщины, дверями и оконными стеклами
  • компактность, упрощающая встроенную (скрытую) установку
  • большой радиус действия

Несмотря на весомые преимущества по сравнению с другими датчиками движения, в системах автоматического освещения МД используют крайне редко. Причина того в первую очередь скрывается в высокой стоимости. Из всех разновидностей, МД является самым дорогим. Во вторую, слишком высокая чувствительность датчика неизменно ведет к ложному срабатыванию. В противном случае, эту проблему необходимо решать дополнительными настройками, приборами контроля мощности и чувствительности датчика. А это, конечно же, снова отразится на цене.

Инфракрасные датчики

Наиболее распространенные и подходящие для автоматического включения освещения датчики. Им характерна точность и простота настройки углов обнаружения и дальности действия сигнала, а также реакция только на живые объекты. Под последними имеются ввиду люди, животные и предметы с температурой, превышающей показатели окружающих предметов. Одним из важнейших достоинств ИК считается безопасность для здоровья. Особенно ярко этот факт выражен в пассивных датчиках, которые работают только на прием.

Существенные недостатки ИК-датчиков движения:

  • снижение точности работы из-за прямого попадания лучей солнечного света
  • снижение точности работы из-за электрических осветительных приборов
  • обязательность установки как можно дальше от систем отопления и кондиционирования (теплый воздух путает датчик и приводит к ложному срабатыванию)

Еще одной проблемой ИК-датчика является так называемый «синдром паутинки». Дело в том, что пауки очень любят натягивать свою паутину, перед или частично затрагивая зону сигнала. Паутина является отличным отражателем, поэтому, если Ваш датчик включает свет даже тогда, когда в подконтрольной зоне нет движения — на спешите отчаиваться и менять настройки. Вполне возможно, что и Ваша система стала жертвой этого немудреного «синдрома».

Характеристики датчиков движения

  • уровень дальности и чувствительности (определяемый, как зона охвата, радиус действия)
  • угол сектора горизонтальной плоскости контроля движения (60 — 360˚)
  • ограничение зоны контроля в вертикальной плоскости (15-20˚)
  • количество полюсов (для нужд системы освещения, как правило двух и трехполюсные, последние подойдут для работы с любыми видами ламп, первые — только накаливания)
  • наличие дополнительных комплектующих (характерных для установки системы управления освещением)
  • зависимость от условий окружающей среды (класс защищенности: IP20,40,41 — только в помещении, IP44,54,55 и выше отлично подойдут для улицы)
  • способы установки и монтажа

Дополнительные комплектующие для системы управления освещением

В первую очередь отметим, что корректная работа системы, обеспечивающей автоматическое включение освещения определяется не одним, а комплексом устройств. В противном случае, не зная степени освещенности в подконтрольной зоне, датчик включал бы свет даже днем. К числу дополнительных комплектующих системы следует отнести:

  • датчик освещенности,
  • выходное реле коммутации цепи (до осветительных приборов)
  • таймер задержки на отключение света по окончанию движения

Нередко датчик автоматического включения света используется в тандеме с системами видеонаблюдения. В данном случае сокращение затрат на электроэнергию достигается путем регулирования степени освещенности на просматриваемом участке. А к комплексу системы добавляется регулятор интенсивности освещения. Так например, на охраняемой парковке интенсивность освещения снижается до 15-20 % в том случае, если по истечении определенного времени датчик не фиксирует движения на контролируемом участке.

Сэкономить расход электроэнергии еще больше можно, установив светодиодное освещение с датчиком движения. Про достоинства и эффективность использования светодиодов Вы можете прочитать в соответствующей статье на нашем сайте.

Резюмируя сказанное отметим, что высокая экономичность и выгода от установки датчиков движения для управления светом требует особой внимательности при выборе. В обратном случае, Вы рискуете так и не прочувствовать выгоду для бюджета компании, растрачивая средства, силы и время на устранение проблем, обслуживание и доработки системы.

Сложности с выбором светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

Как работают датчики движения для включения света

Время на чтение:

Сначала датчики движения использовались как охранные системы и устанавливались исключительно на важных стратегических объектах. Сегодня установки слежения гораздо функциональнее и чаще применяются для включения света. С помощью них можно сэкономить примерно 85% электроэнергии, поэтому стоит разобраться в принципе работы, видах и тонкостях монтажа этих устройств.

Принцип действия

Датчики движения работают как охрана, контролирующая определенную местность, которая охвачена сектором обзора. Притом эта область ограничивается не только углом действия устройства, но и определенным расстоянием. Именно поэтому прибор устанавливается на участке, который обеспечивает максимальный обзор, в таком случае дальность действия будет выше, а работа эффективнее.

Принцип работы датчика движения на свет заключается в фиксировании инфракрасных излучений. Как только в определенной местности, находящейся под его защитой, появляется объект с температурой живого существа, в прибор поступают специальные импульсы. Они воздействует на цепь, и вследствие этого включается освещение. Как только объект покидают зону, импульсы прекращают поступать, происходит разрыв цепи и свет просто отключается.

Стоит сразу обратить внимание на достоинства и недостатки использования подобных устройств. К плюсам можно отнести следующие факторы:

  • датчики работают в автоматическом режиме, что существенно снижает расходы за электроэнергию;
  • современные приборы очень функциональны, наличие сенсора позволяет включать и отключать не только уличные осветительные приборы, но и бытовую технику, например, телевизор, музыкальный центр или кофеварку.

Существуют у приборов и минусы, одним из которых является высокая стоимость, поэтому установить подобную систему на своем участке сможет не каждый желающий. Кроме этого, монтаж требует определенных знаний и выполнения строгих требований. А значит, произвести установку самостоятельно смогут не все, так как допущение даже незначительной ошибки может вывести прибор из строя.

Разновидности сенсоров

Датчики движения для включения света на улице и в квартире могут различаться. Выделяют несколько видов, а именно:

  • по месту расположения — сенсорные устройства могут быть наружного типа и внутреннего;
  • по типу сигнализатора — это может быть ультразвуковой, инфракрасный, микроволновой или комбинированный прибор.

Уличные световые датчики движения занимаются контролем заданного периметра. В основном они устанавливаются на большой территории, так как их радиус реагирования может достигать более 500 метров. Такие дистанционным приборам не требуются сигнализаторы, так как любое проникновение на участок не останется без внимания, они среагируют моментально.

Внутреннее оборудование предназначается для обустройства квартир и других помещений. Для улицы они не подходят, так как неустойчивы к резким температурным перепадам, а также к воздействию ультрафиолетового облучения.

Ультразвуковые приборы

Прежде чем выбрать устройство, необходимо определиться, с какой именно целью его планируется использовать. Принцип работы этих беспроводных сенсоров основывается на отражении ультразвуковых волн, которые исходят от различных предметов.

Если происходит какое-то движение, частота импульсов начинает изменяться. Датчик оснащен специальным механизмом, который генерирует ультразвук, неслышный человеческому уху. Кроме своей основной функции — включения света, подобные устройства часто используют в автоматическом оборудовании «парктроник».

Многие потребители выделяют несколько преимуществ таких прибор:

  • невысокая стоимость;
  • обладают высокой устойчивостью к атмосферным воздействиям;
  • имеют способность определять живой организм от неживого объекта, поэтому включаются только на активные действия, не реагируют на движение веток или другие явления, вызванные ветром.

К сожалению, имеются у этих сенсоров и ряд недостатков. Во-первых, стоит отметить, что такие устройства обладают небольшим радиусом действия, поэтому контролируется достаточно маленький периметр. Кроме этого, многие люди отмечают, что некоторые домашние питомцы с повышенной чувствительностью к ультразвуку становятся неспокойными, а в некоторых случаях даже агрессивными.

Инфракрасное устройство

Эти детекторы срабатывают от изменения температуры окружающей среды. Когда на территорию действия прибора проникают высокотемпературные объекты, устройство срабатывает и включает осветительные приборы. Действует это следующим образом: инфракрасное излучение, исходящее от человеческого тела, проходя через специальные линзы и зеркала, воздействует на встроенный сенсор и приводит в работу систему освещения.

Прежде чем выбрать необходимое устройство, стоит обратить внимание на показатель чувствительности. Дело в том, что чем больше линз, тем эффективнее работает детектор движения, их бывает до 30 пар.

К плюсам этих систем можно отнести:

  • датчик легко регулируется на дальность или угол обзора;
  • реагирует исключительно на объекты, источающие тепло, поэтому существует возможность устанавливать их на улице;
  • высокий показатель безопасности: они не наносят вреда окружающим людям и домашним животным.

Недостатки также имеются. Подобные механизмы имеют очень маленький диапазон регулирования, к тому же у них часто наблюдаются сбои в работе. При любом неблагоприятном атмосферном явлении в виде ветра и дождя сенсор фиксирует нарушение и включает освещение. Кроме этого, стоит отметить, что если объект проникает на территорию в одежде, которая не пропускает инфракрасное излучение, то он пройдет незамеченным: прибор его просто не увидит.

Микроволновые детекторы

Эти датчики функционируют по принципу радиолокаторов, то есть от прибора исходит сигнал, а возвращается уже его отражение. Микроволновой детектор работает на высокочастотных волнах, поэтому даже незначительные отклонения в возвращенных сигналах способны вызывать цепную реакцию в виде включения света.

Плюсы этого сенсорного устройства:

  • способны обнаруживать движение даже через стенку, стекло;
  • функционируют при любом температурном режиме;
  • включают освещение даже при малейшем передвижении;
  • одновременно обслуживают сразу несколько областей;
  • современные модели имеют встроенный таймер.

К недостаткам можно отнести высокую стоимость, так как установка такого оборудования обойдется гораздо дороже, нежели аналогичных устройств. Кроме этого, микроволновые датчики слишком чувствительны, поэтому часто срабатывают ложно, так как реагируют даже на движение, которое происходит вне действия его зоны. А все это приводит к лишней трате электроэнергии. Еще один существенный минус — это излучение, которое может нанести вред здоровью.

Комбинированный вариант

Встраиваемые датчики комбинированного типа используются в жилом доме или квартире не так часто. В основном детекторы устанавливают для охраны производственных помещений или для обеспечения освещения в больших цехах.

В этих устройствах совмещено сразу несколько функций, что позволяет им быстро обнаружить движущийся объект и определить его происхождение. У подобных установок практически отсутствуют недостатки, единственное, что можно отметить: слишком высокая цена, которую многие потребители считают неоправданной.

Рекомендации по подключению

Произвести монтаж и настройку можно только в том случае, если имеется опыт работы с подобными устройствами. Главное, чтобы в комплект с сенсорным оборудованием входил инструктивный материал по установке.

Необходимо заранее определиться с месторасположением, лучше всего подобрать зону, где отсутствуют посторонние предметы, на которые он может срабатывать. А также не стоит слишком часто перемещать прибор, так как от этого сбиваются настройки.

Рекомендации по монтажу датчиков движения:

  • в помещение, где устанавливается детектор, требуется разместить обычный выключатель, притом они должны располагаться строго параллельно друг другу, чтобы в случае непредвиденных обстоятельствах можно было выключить свет самостоятельно;
  • чтобы обезопасить устройство от случайных повреждений, его рекомендуют устанавливать в нишах или смонтировать для него специальное углубление в стене;
  • очень важно подобрать место, где на него не будут падать солнечные лучи, так как они нарушают нормальное функционирование прибора и вызывают ложные срабатывания.

Собственно это основные советы по установке. Если строго соблюдать эти рекомендации, прибор будет работать исправно, качественно и длительное время.

Настройка и регулировка

Чтобы проверить, правильно ли произведено подключение, понадобится временная схема. Если устройство не срабатывает, то в процессе были допущены какие-то ошибки.

Более сложное оборудование проверяется по следующей схеме:

  • вначале собирается временная схема подключения;
  • затем необходимо вывести регулятор на максимальный показатель мощности;
  • настроить таймер на несколько секунд.

В случае если светодиодный индикатор срабатывает на движение, значит, все собрано правильно. Стоит отметить, что часто вместо индикатора устанавливают специальное реле. Узнать о его рабочем состоянии можно по характерным щелчкам, которые он начинает производить, если обнаруживает движение.

После того как прибор установлен, переходят к его регулировке. Что касается таймера срабатывания, то можно выставить любое удобное время, от нескольких секунд до получаса. А вот отрегулировать чувствительность достаточно сложно. Если в доме имеются домашние питомцы, необходимо исключить срабатывание на их появление, иначе свет будет включаться постоянно.

Установка домашних сенсорных датчиков помогает экономить на освещение. Приборы автоматически обеспечивают свет при входе в комнату и также отключают его при выходе.

Виды, характеристики и схема подключения датчика движения для включения света

Современные технологии позволяют улучшить эффективность, управление и экономность светильников.

Для этой цели применяется датчик движения для автоматического включения для уличного освещения или света в доме и квартире.

Рассмотрим, какое разнообразие их видов по типу питания и модификации сенсорного элемента существует, какие основные технические характеристики они имеют, где их лучше разместить и как удобно подключить и выполнить настройку главных функций.

Читать еще:  ДАТЧИК ВИБРАЦИИ

Виды и разновидности

Датчики на движение устанавливают для включения света как на улице, так и внутри помещения. Поэтому они изначально имеют набор заданных параметров для эксплуатации в конкретных условиях. Это нужно учитывать тем, кто хочет знать, как правильно их выбрать. Существуют две основные системы их классификации – по типу питания и принципу работы сенсора.

Тип питания

Датчики для автоматического включения света, инициирующиеся на движение объекта в их поле зрения, по типу источника питания разделяются на две категории:

  1. Работающие от бытовой электросети (220В).
  2. Беспроводные, функционирующие от батареек и аккумуляторов (низковольтовые).

Способ определения наличия движения

Существуют следующие разновидности датчиков для определения движения и включения света по типу применяемого сенсора:

  1. Инфракрасные. В основе принципа действия применяется реакция детектора на тепло, выделяемое телом человека или животного. Относится к пассивному типу – так как не имеет излучателя для сканирования объекта, а оснащается только приемником тепловых волн. Недостатком является высокая вероятность срабатывания на домашних и диких животных.
  2. Акустические. Еще один прибор, аналогичный по типу действия выше приведенному. Вместо теплового излучения используется звуковое. Инициируется, к примеру, шумом от открывания дверей, топотом при ходьбе, намеренным хлопком в ладоши. Предназначается для использования в помещениях, защищенных от посторонних шумов, например, в подвальных и цокольных помещениях.
  3. Ультразвуковые. Прибор относится к активному типу детектирующих устройств. Излучает низкочастотные звуковые волны, улавливаемые после отражения сенсором. При этом дальность его действия небольшая. Кроме того, если объект двигается медленно, устройство может не сработать. Крайний недостаток таких датчиков на движение – негативное влияние на слух и нервную деятельность животных, которые в отличие от человека хорошо воспринимают рабочий спектр волн прибора.
  4. Микроволновые. Датчик постоянно излучает в микроволновом диапазоне. Когда в поле его действия попадает объект, совершается отражение волн и прием их сенсором – происходит включение света. Излучатель может быть настолько мощным, что будет определять движение далеко, и за пределами забора. Недостаток – неполезное для человека и животных СВЧ-излучение. Поэтому такие устройства часто устанавливают вне дома – на улице, во дворах, на охраняемых территориях.
  5. Комбинированные. В основе применяют сразу несколько сенсоров – для уменьшения ошибки, улучшения чувствительности и устранения негативного влияния факторов окружающей среды на прибор. Недостаток – высокая стоимость.

В большинстве случаев в бытовых условиях – в доме, квартире, во дворе на небольшом расстоянии применяют инфракрасные датчики, в длинных коридорах общественных зданий, складах, открытых площадях – ультразвуковые и микроволновые модели. В профессиональной охранной деятельности большую эффективность проявляют приборы с СВЧ-излучением, характеризующиеся большой дальностью действия и инициирующие включение света в ответ на перемещение объекта даже за перегородкой.

Внимание! Для автоматического включения света применяют два вида датчиков – движения и присутствия. Разница между ними заключается в чувствительности детектора. Если первый настроен только на уверенно перемещающийся объект, то второй срабатывает даже на незначительные изменения в поле видимости – шевеления рук, головы, туловища, а также на различные «инородные предметы» — грызунов, мелких птиц, перемещения воздуха.

Технические характеристики

Датчики включения света от движения, применяемые для дома или улицы, характеризуются рядом технических параметров – углом обзора, дистанцией обнаружения, мощностью ламп, способом и местом монтажа и другими дополнительными функциями.

Как выбрать датчик движения: место монтажа, вид зоны, радиус действия, чувствительность и мощность, настройка времени, обзор

Выбор технических характеристик детектора движения зависит от области применения.

Наиболее часто устройства для выявления движения используют в системах сигнализации и электрических сетях для автоматического включения освещения и других приборов.

Естественно требования, которые предъявляют к устройствам, несколько отличаются, но существует ряд параметров одинаково важных для обоих типов.

Содержание:

Место монтажа


Устройства могут применяться на улице или в помещении. Для уличных датчиков важна степень защиты от внешней среды.

Корпус должен быть герметичный, пыле и влагозащищенный, степень защиты от IP 20 до IP 55. Особое внимание следует уделить температурному диапазону, при котором будет эксплуатироваться детектор.

Предпочтение отдается комплектам, в которых предусмотрены специальные кронштейны для крепления. Это не только облегчит процесс монтажа, но и сделает процесс настройки зон сканирования более удобным.

При выборе точки монтажа следует учитывать возможность подключения питания и прокладки кабелей к коммутационному блоку.

Если это, по каким-то причинам невозможно, то нужно использовать беспроводные радиодатчики или полностью автономные устройства.

Конфигурация контролируемого объекта.

Если в плоскости сканирования размещено большое количество предметов, способных перекрыть зону детекции: стеклянные стены, плотные шторы и т. д., предпочтение следует отдавать комбинированным датчикам.


Если в зоне мобильного видеонаблюдения нет точки подключения к интернету или невозможно установить дополнительное оборудование связи, то можно использовать камеры передающие информацию через 3G модем.

Видеосервер — это устройство аналогичное по базовому функционалу с топовым гибридным видеорегистратором для системы записи видеонаблюдения. Подробнее о системе записи видеонаблюдения здесь.

Одним из нескольких принципов обнаружения у таких устройств должно стать активное сканирование СВЧ или ультразвуком. Кроме того у таких моделей гораздо меньше ложных срабатываний чем у датчиков основанных на одном типе обнаружения.

Вид сканируемой зоны


Угол обзора датчика движения настенного может составить до 1800, а потолочного 3600.

1. Объемный.
2. Домашние животные.
3. Занавес.
4. Дальнобойность (коридор).
5. Потолочное размещение.

Для эффективного выявления движущихся объектов следует использовать такую форму сканирующего поля, которая оптимально подходит для помещения.

Предпочтение отдается тем устройствам, которые могут конфигурировать вид зоны сканирования. У некоторых моделей это происходит посредством замены линз Френеля или оптических сегментных зеркал.

Для контроля всего помещения используются объемные поля в настенных и потолочных детекторах, использование последних предпочтительней в небольших помещениях правильной простой формы.

Тип занавес можно использовать как горизонтально, так и вертикально для полного перекрытия входа в помещение. Дальнобойное сканирование используется для контроля коридоров и удаленных входов.

Существуют специальные линзы оставляющие слепую зону в метре над полом. Они используются в домах, где есть домашние животные.

Радиус действия датчика движения


Каждый детектор движения имеет регламентированный производителем радиус обнаружения. Не стоит пытаться его увеличить, просто закрепив устройство выше, чем указанно в спецификации.

Это не только снизит эффективность обнаружения на пределе дистанции, но и приведет к появлению «саботажных» зон.

Следует так же учитывать, что самый распространенный тип детекторов на пироэлектрических сенсорах наиболее подвержен влиянию внешних факторов:

  • размеру и интенсивности теплоизлучения объекта;
  • разнице температур между объектом и окружающей средой (чем больше разница, тем дальше дистанция обнаружения);
  • погодным условиям: снег, дождь, туман;
  • направление и скорость движения объекта через зону сканирования.

Практически все производители детекторов движения указывают в паспортных данных своих изделий максимальное расстояние зоны детектирования при перпендикулярном пересечении лучей.

Это необходимо учитывать при размещении устройства на охраняемом объекте. Либо выбирать устройство с 20% запасом дальности, либо ориентироваться на дальность обнаружения дополнительного сенсора, СВЧ или УКВ, в комбинированных моделях.

Чувствительность и мощность оборудования


Степень чувствительности пироэлектрического элемента можно настраивать непосредственно на плате устройства, но фактический общий уровень зависит от количества чередующихся активных и пассивных зон. Чем их больше, тем чувствительней детектор в целом.

Этот параметр особенно важен в детекторах присутствия для регистрации объектов уже находящихся в зоне сканирования, но не осуществляющих заметных перемещений.

Дальнейшие параметры актуальны для детекторов использующихся, как пусковые механизмы электроприборов.

Суммарная мощность электрооборудования подключенного для коммутации.

Для использования в электросетях применяют датчики движения с различной мощностью потребления электроэнергии.

Поэтому необходимо определить цель установки детектора движения, для одного электроприбора (лампа освещения подъезда), нескольких устройств (вентиляция и освещение склада) и уровень их энергопотребления.

Настройка времени включения и выключения устройства


Ключевая функция для детекторов управляющих освещением. Нельзя задавать слишком большой параметр, ведь тогда не достичь высокого уровня экономии.

Данный параметр должен иметь высокую точность, особенно при использовании нескольких датчиков объединенных в сеть, контролирующую освещение на больших площадях. В этом случае детекторы не могут полностью охватить зону контроля.

Соответственно возможность подбора временного интервала должна быть такой, чтобы человек успел пройти слепую зону между датчиками и активировать следующий прибор без отключения освещения.

Обзор датчиков движения


Модельный ряд К2120, в который входят четыре модели с маркировкой 405070100, означающей дальность срабатывания. Устройства работают по принципу пассивного инфракрасного сканирования.

Коридорная форма зоны сканирования подходит для производственных объектов больших площадей. Электропотребление от адаптеров постоянного тока с напряжением 8 – 28 В, при силе тока до 16 мА.

Устройства выполнены в уличном варианте и полностью работоспособны при температурах от -400С до +500С. Выдерживают влажность до 93% при температуре до +400С. Степень защищенности корпуса по международной классификации IP65.

Элементы устройств и сборка весьма надежны, производитель регламентирует среднюю наработку до отказа – 50 000 часов. В комплект входит универсальный двухэлементный кронштейн, с помощью которого можно закрепить детектор на стене или потолке.

Изменение положения закрепленного устройства возможно на 900 по горизонтали и в диапазоне +300… -600 по вертикали.

Обработку информации поступающей с пиродетектора производит микропроцессор, что позволяет плавно настроить степень чувствительности устройства в десятикратном диапазоне.

XJ660T производства фирмы С&К Sysytem. Профессиональный детектор движения, использующийся для контроля больших площадей – 15х18 м.

В комплект входит несколько линз Френеля: широкая, вертикальная и горизонтальная занавеска, что позволяет модулировать конфигурацию зон сканирования и обеспечить защиту от срабатывания на домашних животных (слепая зона до 1 м).

  • Вид сверху. Линза «широкий угол», Линза «горизонтальная занавеска»
  • Вид сбоку. Линза «широкий угол»
  • Вид сверху. Линза «вертикальная занавеска»
  • Вид сбоку. Линза «вертикальная занавеска»
  • Вид сбоку. Линза «горизонтальная занавеска»

    В комплект входит поворотный кронштейн модели DT4SW. Питание постоянное напряжение 12В при силе тока в 20 мА. В устройстве используется пассивный ИК детектор с двойным пироэлементом с регулируемой чувствительностью.


    Если передача аудиосигнала будет осуществляться через линию камеры видеонаблюдения с микрофоном, то распайка контактов будет происходить на штекер Mini-Jack 3.5 мм.

    Подключение системы скрытого видеонаблюдения возможно по кабелю локальной сети через контактную коробку с поддержанием наиболее распространенных сетевых протоколов передачи данных: FTP, HTTP, TCP/IP и нескольких других. Подробнее о системе скрытого видеонаблюдения читайте в этой статье.

    Детектор имеет дополнительные функции защиты и обработки сигнала: температурную компенсацию, защиту от белого света, автоматический подсчет срабатываний. Реле несанкционированного вскрытия, устойчивость к радиопомехам от 27 до 1000 МГц.

    Для устройства системы безопасности рекомендуется использовать профессиональное однотипное оборудование, проверенных производителей.

    Как выбрать датчик движения для включения света

    Первые датчики движения были созданы как средство от недоброжелателей: свет включался в момент неожидаемого проникновения человека на территорию дома. Но потом датчики получили распространение и сейчас используются для удобства и экономии электроэнергии. Рассмотрим подробнее, как правильно выбрать датчик движения.

    Применение датчика движения

    Основных причин применения датчика движения для включения света три: безопасность, удобство, экономия. Пример безопасности – детская комната. Выключатели света чаще всего находятся высоко, чтобы достать до выключателя, дети встают на стулья, что ведет к травмам. В частном доме установленный на лестнице светильник с датчиком движения убережет от падения. Пренебречь удобством автоматического включения света – тоже тяжело. Коридор перед входной дверью всегда темный, естественное освещение туда не попадает. А именно в коридоре мы оказываемся, когда заходим в дом. Пока дотянешься рукой до выключателя, в потемках можно оступиться. А если руки заняты покупками, то без датчика движения совсем тяжело.

    Экономия на первый взгляд кажется минимальной, а при подробном подсчете расклад меняется на противоположный. Вспомните, как часто вы готовите на кухне, и отвлекшись на занятие с ребенком, уходите не выключив свет?

    Часто люди забывают выключить свет в санузле и коридоре, покидая помещение. В месяц экономия составит несколько сотен Вт, а в год? К плюсам датчика движения относится еще и универсальность, установить устройство можно на включение электричества, музыкального центра, телевизора и других электрических приборов. Минус у датчика движения только один – высокая стоимость. Но если вспомнить о рассчитанной экономии, то становится понятно, что этот минус быстро окупается.

    Классификация датчиков движения

    По местоположению датчики делятся на уличные и внутренние, по расположению в помещении различают потолочные, настенные и угловые датчики. Кроме того, существуют проводные и автономные приборы. Основная классификация различает устройства по принципу действия. Выделяют 3 вида датчика движения:

    • Ультразвуковой датчик движения. Датчик состоит из излучателя ультразвуковых волн и волноуловителя. Волны отражаются от любого объекта, совершающего движение, улавливаются сенсором, датчик срабатывает. Минус ультразвукового датчика в сбоях при улавливании медленного движения. Кроме того, он негативно влияет на животных, в дом с животными такой датчик не рекомендуется.
    • Инфракрасный датчик движения. Датчик реагирует на тепло объектов. Устройство и принцип действия абсолютно безопасны для человека или животного. Особенности применения инфракрасных датчиков – ограничение по месту использования. Например, на кухне такой датчик бесполезен, будет срабатывать от плиты и тепла бытовых приборов. Монтаж инфракрасного датчика движения рассчитывайте так, чтобы угол обхвата не затрагивал места, нагреваемые солнечными лучами.
    • Микроволновый датчик движения. Принцип работы такого датчика движения идентичный ультразвуковому, только излучает он не ультразвуковые, а электромагнитные волны. Плюсы прибора в небольших размерах, безопасности излучения, широком угле обхвата, устройство реагирует на медленные движения и не реагирует на погодные проявления. Но к недостаткам датчика относится высокая цена и срабатывания на «чужие» микроволны.

    Особенности выбора датчика движения

    Перед покупкой датчика движения для включения света изучите критерии выбора, которые выделяют специалисты.

    • Место и способ монтажа датчика движения. Для улицы или помещения, с проводами или без, скрытый в стене или наружный.
    • Мощность датчика движения. Чаще всего, мощность влияет на угол обхвата территории.
    • Наличие в помещении низких подвесных люстр или многоярусных конструкций натяжных потолков. В таких случаях устанавливайте датчики на уровне ближе к полу.
    • Выбирая инфракрасный датчик, помните, что стекла отражают ик-лучи.
    • Соотносите угол обзора и место монтажа датчика. Приборы с углом в 180 градусов помещайте на стену, на потолок размещают приборы с углом в 360 градусов.
    • Уточняйте наличие в датчике дополнительных функций: настройка времени срабатывания датчика, улавливание дыхания.

    Датчик движения для включения света – удобный и функциональный прибор, призванный экономить ваши средства. Перед покупкой изучите критерии выбора датчика движения, чтобы знать, на какие параметры обратить внимания.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
    ×
    ×
