Датчики затопления своими руками

Как сделать датчик протечки воды своими руками: 3 схемы

Создать аварийную ситуацию с водой очень просто, а избавиться от ее последствий подчас тяжело. Если затопили соседей снизу, то придется не только извиняться, но и восполнять причиненный ущерб.

Предотвратить опасные случайности можно за счет использования автоматических сигнальных устройств — оповещателей.

Эта статья рассказывает, как сделать датчик протечки воды своими руками, взяв за основу одну из трех простых схем. Ее несложно повторить даже начинающему радиолюбителю.

Засада для воды

Как только возникает протечка, то ее сразу должна почувствовать электронная схема. Для этой цели используются контактные площадки. Они меняют свое электрическое сопротивление в сухой и влажной среде.

При образовании протечки воды сразу через создавшуюся влажную среду начинает течь ток. Его надо уловить контактами. Их располагают вертикально либо горизонтально в конструкции датчика.

Горизонтальное расположение контактов

На фольгированной плате из гетинакса или стекловолокна вырезают две изолированных площадки для подключения контактных выводов цепи постоянного тока: плюса и минуса.

К созданным контактам припаивают провода, подключают их в электронную схему. Пластину датчика кладут на пол стороной фольги вниз.

Вертикальные пластины

Принцип тот же, но изготовление несколько проще.

Две пластинки вырезают из жести размерами порядка 5 на 1 см, закрепляют их вертикально через диэлектрическую прокладку, фиксируют положение с припаянными проводами.

Оба варианта контактных площадок нормально работают, но для ускорения момента фиксации протекания электрического тока их желательно размещать на гигроскопичном материале: слое промокашек, ткани или марле, хорошо впитывающих влагу.

Простая схема на транзисторе

Используется биполярная модель npn перехода 2N5551 или аналоги ВС879, ВС618, ВС517, 2SD2088, 2SD1853, 2SD1207. Также потребуется любой светодиод, пьезоизлучатель на 3 вольта и такой же элемент питания с контактными площадками.

Схема датчика занимает немного места, помещается в отдельный корпус, работает в дежурном режиме. Особых настроек не требуется, но проверять периодически работоспособность не помешает.

Видеоролик владельца Ivan Ivanov показывает работу такого устройства.

Две простейшие конструкции на микросхемах

Рекомендую изготовить одну из двух схем на К561ЛА7 или К561ЛН2.

Первая микросхема

Здесь потребуется чуть больше электронных деталей, чем для устройства на транзисторе и навыки их пайки.

Более подробная информация по этому вопросу размешена на моем сайте в статье, посвященной теме как сделать датчик протечки воды своими руками . Читайте, задавайте вопросы. Обязательно отвечу.

Микросхема К561ЛН2

Принцип сборки повторяет предыдущую схему.

Ее устройство тоже не особо сложное, она хорошо работает, обладает высокой чувствительностью. Особенности сборки и наладки описаны на моем сайте по ссылке выше.

Обе конструкции датчиков протечки воды на микросхемах могут быть изготовлены из других, доступных деталей: аналогов. Их список ищите там же.

Секреты установки

В общем-то никакой тайны здесь нет. Датчик протечки воды располагают в тех местах, где высока вероятность возникновения неисправности системы водопровода: около посудомоечных или стиральных машин, под раковинами, ванными, соединителями труб.

Популярностью пользуются схемы датчика, подключенные в систему «Умный дом» с возможностью дистанционного управления и контроля. Использовать для этих целей можно самодельные конструкции.

Как подать от них сигнализацию о срабатывании на мобильный телефон рассказывает владелец видео ILEANOV. Функции его разработки расширены. Она позволяет:

· осуществлять оповещение о протечке сигналом модулированного звука;

· перекрывать поступление воды;

· звонить на мобильный телефон, сообщая о протечке.

Эту схему можно собрать без сложного оборудования из доступных деталей.

Самодельный датчик протечки воды своими руками (датчик затопления)

  • Самоделкин 1 апреля 2014
  • Самодельные охранные системызвук


Наверное каждый сталкивался с протечкой воды будь то отопление или водоснабжение и хотел бы избежать повторения такой ситуации.

Сделать датчик протечки воды своими руками может каждый начинающий радиолюбитель. Самодельный датчик протекания воды поможет вовремя оповестить хозяев о возникшей ситуации и будет полезен в каждом доме.

Инструмент и материалы необходимые для изготовления датчика:

  • паяльник
  • припой
  • текстолит
  • бокорезы (кусачки)
  • провод (многожильный и одножильный)
  • радио компоненты (микросхема LM7555, светодиод, 6 резисторов, 2 конденсатора 1 транзистор, бузер с генератором)

Принципиальная схема самодельного датчика протечки воды


Принципиальная схема самодельного датчика протечки воды (датчика затопления) размещена на рисунке №1. На рисунке 2 варианта схемы:

  • со звуковой и световой индикацией
  • со световой индикацией (для применения в составе охранного комплекса)

В основе лежит микросхема таймер LM7555 это мало потребляющий аналог всем известной микросхемы LM555. Как видите в схеме датчика всего десяток не дефицитных копеечных радио компонентов Суммарная стоимость этого весьма полезной самоделки не превышает 0,5 доллара.

Принцип действия датчика затопления

Датчик имеет 2 контакта для анализа влажности поверхности, которые касаются непосредственно пола. Контакты лучше выполнить из нержавейки, либо сделать из меди, а после залудить оловом. То есть, контакты не должны быть сильно подвержены окислению.

Эти контакты подключены к + питания и ко входу встроенного в микросхему компаратора. Как только контакты погружаются в воду, от плюсового контакта через резистор и «сопротивление воды» начинает течь ток ко входу компаратора, напряжение на 2-й ножке микросхемы начинает расти до порога переключения. В результате чего на 3-й ножке микросхемы напряжение падает (появляется логический ноль) при этом открывается транзистор Т1 и через него начинает течь ток в нагрузку, в частности засвечивается светодиод, на коллекторе Т1 появляется логическая единица.

Способы сигнализации затопления и варианты применения датчика.

Рассматриваемый в этой статье датчик протечки может применяться автономно, либо как составной элемент охранной системы. Если датчик применяется автономно, в качестве вида оповещения о сработке можно рассматривать установку в каждый датчик звуковой пищалки — «бузера» со встроенным генератором. Прогнозируемое время работы от 3 качественных щелочных батареек типоразмера АА (расчетная емкость 2500 мАч) составляет 2500/0,4мА=6250 часов 6250/24=260 дней. Можно так же применить 3-4 Ni-Mh аккумулятора с малым током саморазряда.

Если рассматривать датчик как элемент полнофункциональной охранной системы, логично будет соединить все датчики в параллельную цепь при помощи сигнализационного кабеля и сделать звуковое оповещение только на центральном блоке сигнализации. При этом оставить световую индикацию сработки на каждом датчике для возможности контроля их работоспособности. Каждый раз делая влажную уборку в помещении вы сможете убедиться в том, что датчик находится в работоспособном состоянии и сторожит ваш покой:)

Корпус и печатная плата датчика протечки

Вы можете скачать печатную плату датчика затопления в формате sprint layout 6, эскиз печатной смотрите на рисунке, ссылку на файл с печатной платой, а так же ссылку на программу найдете в конце статьи.

Габариты печатной платы 22х12(мм), что позволяет разместить наш датчик в корпусе стандартного электромагнитного дачика открытия двери, или любой имеющейся коробочке подходящей по размерам. Пример монтажа датчика затопления в корпусе дверного датчика вы можете увидеть на фото.

В качестве сенсора (контактов обнаруживающих воду) использована залуженная проволока диаметром 1 (мм) которая припаяна к полоскам текстолита закрепленных внутри корпуса при помощи супер клея.

После сборки и проверки работоспособности, корпус датчика необходимо герметизировать при помощи обычного силиконового герметика

Где устанавливать датчики протечки воды?

Датчик затопления устанавливают в местах наиболее вероятного появления протечек:

  • под радиаторами (батареями) отопления
  • под стиральными и посудомоечными машинами
  • в местах установки хомутов и кранов
  • в местах где водоснабжение ведется шлангами например подводы к бойлеру, подвод воды к смесителю на кухне, подвод к бачку унитаза т.п.

Защита от протечек воды для дома своими руками

В загородном доме, особенно не предназначенном для постоянного проживания, утечка из водопровода может иметь весьма серьёзные последствия. На рынке защитных систем есть много готовых решений, тем не менее, сегодня речь пойдёт о самостоятельном построении схемы защиты от протечек.

Общее описание системы

Существует две основные топологии систем защиты от протечек. Главное отличие между ними — способ передачи сигнала между датчиком, контроллером и исполнительными устройствами. Системы, использующие проводную передачу, более просты и надёжны, но их не всегда удобно использовать при значительной удалённости мест вероятных протечек друг от друга, когда из-за значительной длины кабеля сигнал может не распознаваться контроллером. В свою очередь беспроводные системы не требуют прокладки кабелей, благодаря чему при монтаже не будут нарушены декоративные отделочные покрытия, однако стоит такая защита дороже.

В проводных системах связь между датчиком протечки и контроллером осуществляется по трёхжильному проводу. Кроме того, к управляющему выходу контроллера подключаются исполнительные устройства: электрические клапаны отсечки, устройства световой и звуковой сигнализации. При желании схема может быть дополнена устройствами связи для оповещения пользователя через мобильную или домашнюю беспроводную сеть.

Принципиальная схема защиты от протечек воды: 1 — блок управления; 2 — радиомодуль; 3 — шаровой электропривод; 4 — вводные краны; 5 — проводные датчики; 6 — радиодатчики

Главное отличие беспроводной системы в том, что совместно с датчиком затопления устанавливается модуль радиосвязи. При этом не требуется проводного соединения между контроллером и датчиком, однако сам детектор протечки и передатчик нуждаются в стабилизированном питании от внешнего блока или батарейки.

Выбор контроллера

Мозгом системы служит электронный блок управления. Его основная функция — безошибочно распознать изменение уровня сигнала от датчика и подать напряжение на исполнительное устройство. При этом важно, чтобы контроллер имел функцию восстановления из аварийного режима после устранения причины протечки. Как видно, логика работы контроллера достаточно проста, а потому использоваться могут даже простейшие устройства, в том числе кустарного изготовления. В целом можно предложить три варианта.

Релейные модули — наиболее простой класс управляющих устройств для подключения одного или двух датчиков. Имеется ряд недостатков: отсутствие сохранения состояния при отключении питания, необходимость преобразования сигнала от датчика до корректного уровня и обеспечения схемы шунтированием с ручным сбросом для удержания в режиме аварии. Тем не менее, это наиболее бюджетный вариант построения схемы. В качестве подходящих решений можно привести релейные модули Omron и платы расширения Arduino, а также более дорогостоящие программируемые реле типа ОВЕН ПР110 для подключения до 12 датчиков.

Программируемое реле ОВЕН ПР110

Программируемые логические контроллеры — наиболее универсальный тип управляющих устройств, позволяющих реализовать более сложные алгоритмы работы системы защиты от протечек и взаимосвязать их с другими комплексами автоматизации. В этих же целях могут применяться дешёвые одноплатные компьютеры типа Arduino, с помощью которых могут быть реализованы такие функции, как принудительный слив воды из бака стиральной машины.

Один из каналов контроллера домашней автоматизации или охранно-пожарной сигнализации может использоваться для подключения датчика затопления. Единственная проблема заключается в несоответствии типа или уровня сигнала на выходе датчика, поэтому часто возникает необходимость дополнить схему усилителем или одноканальным дискретным преобразователем.

Пример схемы защиты от протечек на Ардуино

Простейшее управляющее устройство может быть изготовлено и собственноручно из распространённых электронных компонентов. Усиление сигнала от датчика может быть реализовано на транзисторах с пометкой Logic Level (серия IRL), использующих для управления очень низкие напряжения (порядка 2–3 В) и способных коммутировать до 20 А тока нагрузки. Во избежание случайных срабатываний между затвором и истоком устанавливается резистор подтяжки на 300–500 Ом. Схему желательно дополнить: ограничить управляющий сигнал стабилитроном на 50–70% максимального напряжения затвор-исток, а также снабдить шунтом с делителем напряжения между истоком и затвором для удержания ключа в открытом состоянии. В разрыв цепи шунта необходимо установить размыкающую кнопку сброса аварии. Такая схема может иметь практически неограниченное количество транзисторов и, соответственно, управлять рядом исполнительных устройств и индикаторов.

Датчики протечки

Детектор протечки имеет простое, если не сказать примитивное устройство. Два его основных элемента — пара электродов, при намокании которых замыкается цепь, а также усилитель сигнала, в качестве которого обычно используется биполярный транзистор с низким током насыщения. Питание датчика осуществляется по двум проводам, по третьему аварийный сигнал передаётся к управляющему блоку. Некоторые датчики имеют встроенный звуковой и световой сигнализаторы, также в одном корпусе может устанавливаться гальванически развязанный коммутатор в виде реле для подачи питания напрямую на исполнительное устройство.

Устройство датчиков протечки воды GIDROLOCK

Наиболее распространёнными, в первую очередь благодаря своей дешевизне (около 500 руб./шт.), считаются датчики «H2O Контакт», «Водолей-Р» и Equation. Они имеют несколько исполнений для подключения как к аналоговым входам управляющих устройств, так и к входам типа «сухой контакт» в нормально открытом и нормально закрытом состояниях. Детекторы имеют встроенную сигнальную индикацию, но их главный недостаток в том, что они не способны коммутировать значительную нагрузку, то есть не могут напрямую управлять клапанами.

Датчики протечки воды: 1 — «Водолей-Р»; 2 — «H2O Контакт»; 3 — Equation

Более совершенные, но и более дорогие (от 1,5 до 2,5 тыс. руб.) датчики — Ajax LeaksProtect, Ezviz T10, Neptun RSW+ и другие устройства беспроводного типа. Как правило, эти детекторы питаются от батарейки типа «Крона», у некоторых моделей продолжительность автономной работы может достигать двух лет. Большинство детекторов рассчитаны на работу в составе системы защиты того же производителя, для некоторых указывается рабочая частота и есть возможность настройки для подключения к универсальным радиоприёмникам. Определённая часть автономных моделей работает в режиме сигнализатора — издаёт звуковой сигнал или отправляет уведомление по мобильной связи при обнаружении протечки.

Читать еще:  Датчики движения уличные для включения света

Беспроводные датчики протечки воды: 1 — Ajax LeaksProtect; 2 — Ezviz T10; 3 — Neptun RSW+

В обиходе наибольшую популярность приобрели не отдельные датчики, а комплекты для монтажа систем защиты от протечек. В них может входить до трёх датчиков, один или два электрических клапана, блок питания и центральное управляющее устройство. Подобные комплекты поставляются на рынок под торговыми марками Neptun, «Аквасторож» и Gidrolock.

Система защиты от протечек воды «Аквасторож Классика 2х20»

Исполнительные и вспомогательные устройства

Третий элемент системы — устройство, перекрывающее водопровод при обнаружении протечки. В этих целях используются либо моторизованные шаровые краны, либо электромеханические клапаны.

Шаровые краны с мотором управляются по трёхпроводной схеме, поэтому зачастую их удаётся применять только в системах, управляемых полноценным контроллером, ведь помимо сигнала на закрытие требуется подать открывающий сигнал при восстановлении исходного состояния системы. Впрочем, сигнал на открывание может подаваться через обратный контакт реле или вручную через кнопку — своего рода замена сброса аварии.

Шаровой кран с электроприводом GIDROLOCK PROFESSIONAL

Электромеханические клапаны нормально открытого типа однократно срабатывают при подаче управляющего сигнала и перекрывают проток. При этом напряжение на управляющем канале может оставаться неограниченное время, ведь во время срабатывания цепь размыкается контактной группой, механически связанной со штоком клапана. Нужно помнить, что именно нормально открытый клапан после срабатывания защиты остаётся в таком положении даже при исчезновении питания и взводится вручную после устранения протечки.

Электромагнитный клапан для воды

Исполнительные устройства не обязательно должны быть специализированными, подойдут любые краны или клапаны для водопроводных систем. Однако необходимо обратить внимание на рабочий диапазон напряжений, ведь некоторые релейные модули не могут управлять постоянным током, а коммутирующие выводы контроллеров могут работать только при ограниченном напряжении и силе тока.

Также в схеме могут присутствовать вспомогательные устройства:

  1. Модули радиосвязи — комплект из передатчика и приёмника, например, серии MX на 433 МГц, позволит создать беспроводную связь между датчиком и управляющим блоком, используя оборудование, предназначенное для построения систем с проводной связью.
  2. Усилители и модуляторы сигнала предназначены для согласования логических уровней между датчиками и блоком управления. В качестве усилителей наиболее популярны одноплатные модули на базе микросхемы LM358, для преобразования сигнала — модульные ЦАП/АЦП на PCF8591.
  3. Промежуточные реле будут полезны, если релейная группа управляющего блока не позволяет коммутировать токи значительной величины. Наиболее предпочтительны реле, рассчитанные на низкое управляющее напряжение — 24 или 36 В.

Сборка схемы и монтаж

Нет никакой сложности в монтаже системы защиты от протечек, если используется готовый комплект: все элементы полностью совместимы, разъёмы подходят друг к другу, имеется подробная инструкция. Сборки индивидуальной конфигурации реализовать сложнее, поэтому рассмотрим топологию системы защиты с двумя датчиками и беспроводной связью.

В качестве датчика затопления будет использован «H2O Контакт» в четырёхпроводном исполнении с нормально открытым контактом. Коричневый (+) и белый (-) провода подключаются к источнику питания — батарейке на 9 В. Один из оставшихся проводов подключается к плюсу питания, другой — к контакту TX DATA радиопередатчика MX-FS-03V. К контактной площадке ANT на плате передатчика нужно припаять 10–15 см медного провода, свёрнутого в спираль. Датчик крепится шурупами или на двухсторонний скотч, электроды должны быть плотно прижаты к полу. Провод от датчика прокладывается по стене к небольшому пластиковому корпусу, в котором размещаются радиопередатчик и источник питания.

Схема подключения системы защиты от протечек с двумя датчиками и беспроводной связью

Радиоприёмник MX-05V устанавливается возле управляющего устройства, в качестве которого будет использован программируемый релейный модуль FRM01. Клемма радиоприёмника RX подключается ко входу IN модуля усилителя LM358, клеммы GND и VCC — к отрицательному и положительному источнику питания 5 В. Модуль усилителя также нуждается в питании 12 В через клеммы VCC и GND. Выход из модуля усилителя подключается на входную клемму релейного модуля IN, который также подключается к источнику питания 12 В (схема защищена от переполюсовки).

В качестве исполнительного устройства рекомендуется использовать шаровый кран NT9047 с напряжением питания 24 В, который устанавливается на входе водопроводной магистрали. Нейтральный провод крана подключается к минусу источника питания, провод закрывающего контакта — к нормально открытому выходу реле, открывающего — к нормально закрытому. Реле необходимо настроить согласно инструкции — установить функцию № 10. Как видно, вся сборка требует для работы три уровня напряжения, что решается покупкой нескольких дешёвых блоков питания на 5, 12 и 24 В, последний — с током до 2 А.

Датчик протечки воды своими руками

Своевременно обнаружить течь в системе водоснабжения и тем самым минимизировать ущерб от аварии Вам поможет датчик протечки воды. В зависимости от конструкции и назначения, устройство может работать автономно или быть подключено к системе, позволяющей оперативно отключить водоснабжение.

На рисунке показан пример реализации такого решения.

Рисунок установленной системы обнаружения утечки

Датчики (они помечены зеленым цветом) устанавливаются в проблемных местах, как правило, это:

  • места подключения сантехнического оборудования (душевая кабинка, ванна, смеситель и т.д.);
  • возле бытовой техники, подключенной к системе водоснабжения (стиральные и посудомоечные машины);
  • под батареями отопления.

Когда сухой контакт датчиков намокает (замыкается), подается сигнал на блок управления системы контроля протечки воды (отмечен на рисунке желтым цветом), и он включает кран аварийного отключения водоснабжения (красный цвет).

Во всех современных системах контроля протечки воды, например: Нептун (Neptun), Гидролок (Gidrolock), Flair, Jablotron, Gira, Waterguard и т.д., используются датчики. В набирающей популярности концепции «Умный дом» также нельзя обойтись без этих устройств.

В зависимости от назначения, эти устройства могут быть следующих типов:

  • автономный, такой датчик функционируют самостоятельно, он подает звуковой сигнал при обнаружении протечки воды (например, сирена AL 150 и SW001 Neptun), есть также устройства с модулем GSM, отсылающим SMS при аварии (датчики SapSan);
  • проводной, для подключения к блоку управления используется сигнальный провод или сеть 1-wire (WSP, Pic, SW003 Neptun, О-контакт, Астра 361 и т.д.);
  • беспроводной датчик (например, радиодатчик RSW или детектор TX-3FS), обнаружив протечку воды, посылает радиосигнал на пульт управления.

Если необходимо контролировать определенную площадь, то для этой цели используется ленточный датчик.

В том случае, если в настоящее время у вас нет свободных средств на покупку системы контроля утечки воды или автономных устройств оповещения, их можно сделать самостоятельно.

Самодельные сигнализации

Собрать своими руками простой бытовой электрический датчик, подающий сигнал при обнаружении протечки воды, может практический любой человек, хоть раз державший в руках паяльник, в любом случае, это будет дешевле, чем купить готовое изделие.

Заметим, что мы специально сделали акцент на слове «электрический». До того как стала доступна широким кругам населения система, базирующаяся на электромеханической запорной трубной арматуре, наши умельцы делали много различных механических устройств с подобным функционалом.

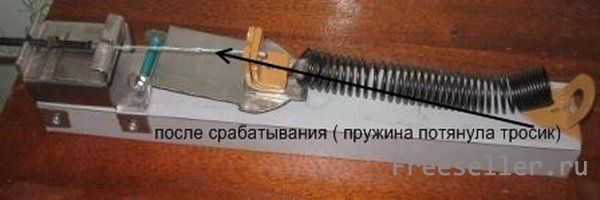

В качестве основного механизма использовалась пружина, а обычный кусок листа из школьной тетради использовался в качестве датчика протечки. То есть, при размокании он отпускал пружину, которая закрывала заслонку. Ниже показан такой механизм во взведенном состоянии и после срабатывания.

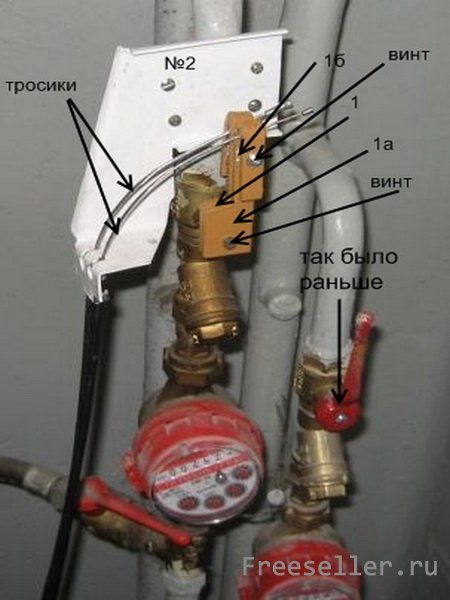

Взведенный механизм

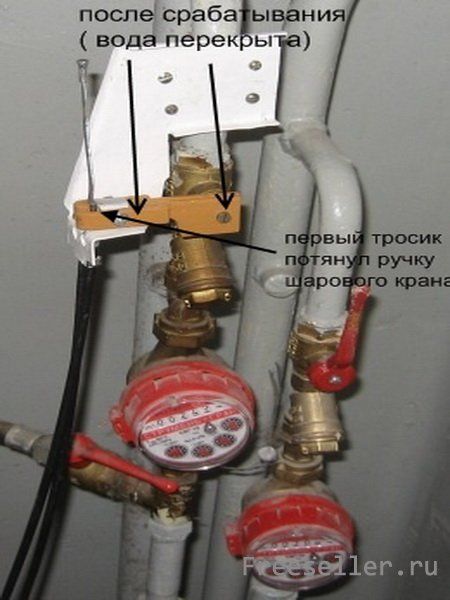

Фото: сработавший механизм

Мы привели такое устройство в качестве примера, собирать его не имеет смысла из-за низкой надежности, громоздкости и, собственно, архаичности, да и установка такого механизма в современной квартире вызовет массу трудностей.

Сейчас есть масса простых, более элегантных решений, ниже представлена схема одного из них.

Электрическая схема: автономный сигнализатор протечки

Принцип, по которому работает этот звуковой автономный сигнализатор защиты довольно простой: как только вода замыкается контакт (датчик), срабатывает пищалка (бузер), и включается светодиод. Стоимость элементной базы будет существенно дешевле, чем цена готового датчика с подобным функционалом.

Как именно будет реализован датчик — неважно, желательно, чтобы материал, используемый для его изготовления, был устойчив к коррозии (например, нержавейка). За счет низкого энергопотребления такая схема может работать на батарейках АА в режиме ожидания до 3-4 месяцев, при срабатывании до двух суток (зависит от элементов питания).

Достоинства данной схемы:

  • низкая стоимость элементной базы;
  • размер собранного датчика довольно миниатюрен, поэтому ограничений по месту его установки нет. В частности, такой датчик можно установить под ванной или трубой, на которую установлен хомут, чтобы убедиться в полном устранении течи;
  • правильно собранный датчик в настройке не нуждается.

Проводной самодельный датчик

При небольшом изменении выше опубликованной схемы датчик можно сделать проводным, в частности, его можно подключить системам Аквастоп и Аквасторож, управляющими аварийными клапанами. Во время монтажа следует учесть, что длинный сигнальный кабель может привести к затуханию сигнала.

Электрическая схема: проводной сигнализатор

Собственно, различие с предыдущей схемой заключается в том, что убран бузер, и вместо него прибор подключается к блоку управления, от которого он и получает питание. В некоторых системах предусмотрено подключение датчиков к автономному питанию, но это уже детали.

Видео: Датчики протечки воды h2o-Контакт.

Единственно, что потребуется, так это настройка уровня выходного сигнала, в соответствии с теми, что прописаны в паспорт системы контроля протечки воды, там же есть схема подключения датчиков и детальная инструкция.

Примеры схем датчиков на базе микроконтроллера мы рассматривать не будем, поскольку для их реализации потребуется программатор, соответственно, и навыки работы с ним. Такая тема требует отдельной статьи, тем более что перед датчиками, где используется контроллер, — будущее.

Анализ цен простого проводного устройства

Для подведения итога давайте рассмотрим среднюю стоимость в различных городах Российской Федерации проводного датчика h2o-Контакт исп. 1 (первого исполнения), сигнализирующего о протечке воды. Цена приводится в USD.

ГородСтоимость, USDГородСтоимость, USD
Алматы5,75Новосибирск6
Екатеринбург5,65СПб (Петербург)5,7
Москва5,5Омск5,72

Учитывая, что большинство компаний могут выслать товар практически в любой регион, то стоимость этого устройства в Краснодаре, Красноярске, Воронеже, Тюмени или любом другом городе будет примерно в этих пределах.

Учитывая, что для самодельного датчика можно использовать недорогую элементную базу, можно с уверенностью констатировать, что такая конструкция будет значительно дешевле.

Выбирая датчик протечки воды, следует учесть, что системы отечественного производства, в частности, компании «Альянс Техническая Безопасность», во многом превосходят некоторые немецкие и израильские модели, не говоря уже о китайских аналогах.

Блог Евгения Николаенко

Медленно, но верно, мы подошли к завершающей статье, посвященной созданию системы автоматического отключения насоса при утечке воды своими руками.

В данной статье мы рассмотрим процесс создания датчика обнаружения воды из подручных материалов.

В рассмотренном ранее логическом модуле системы автоматического отключения насоса применяется принцип электрической проводимости водной среды. Вода является очень хорошим проводником электрического тока. Поэтому для изготовления датчика обнаружения воды нам необходимо обеспечить контакт между выводами логического модуля и предполагаемым местом утечки воды.

Схема работы датчика воды

Изготовление датчика обнаружения воды

Для изготовления датчика нам потребуются:

  • Болты М4 — 2 шт
  • Гайки М4 — 2 шт
  • Шайбы М4 — 4 шт
  • Двухжильный медный провод — 3 метра
  • Крышка от питьевой воды (больший диаметр) — 1 шт
  • Крышка от кефира или молока (меньший диаметр) — 1 шт
  • Термоклей (или герметик)

Размеры крышек подбираются таким образом, чтобы одна из них легко вставлялась в другую, образуя при этом закрытый корпус датчика воды. При необходимости можно удалить заводские надписи и логотипы с крышек при помощи ацетона.

Удаление надписей с крышки при помощи ацетона

Высверливаем отверстия диаметром 3,5 мм в крышках на одинаковом расстоянии от центра каждой крышки. Обращаю внимание, что отверстия в крышках на 0,5 мм меньше диаметра болтов. Это сделано для лучшей герметичности и фиксации болтов. Для удобства можно вставить одну крышку в другую и высверливать отверстия попарно.

Отверстия в крышках для болтов М4

Сбоку на каждой крышке делаем отверстия для провода. Можно сделать одно отверстие, если сечение провода невелико. В данном случае используется провод с утолщенной изоляцией, и поэтому под каждую жилу провода сделано свое отверстие.

Отверстия в крышках для провода

Вставляем болты в большую крышку, пропускаем провода через боковые отверстия.

Вставляем болты и провод в крышки

Припаиваем концы провода к шайбам, и надеваем эти шайбы на болты.

Шайбы с припаянным проводом одеваем на винты

Сверху устанавливаем дополнительные шайбы.

Устанавливаем дополнительные шайбы

Фиксируем весь этот «бутерброд» при помощи гаек 🙂

Закручиваем гайки

Одеваем вторую крышку на болты.

Датчик воды. Вид снизу Датчик воды. Вид сбоку

Заполним пространство между двумя крышками герметиком или термоклеем, обеспечив тем самым гидроизоляцию корпуса, и дополнительный вес всей конструкции для лучшего контакта с поверхностью, на которую будет установлен датчик.

Герметизация корпуса датчика воды

Вот так выглядит готовый датчик обнаружения воды, собранный из подручных материалов. Ничего сложного 🙂

Датчик воды. Вид сверху

Один или несколько подобных датчиков можно подключить к системе автоматического отключения насоса, процесс сборки которой был описан в прошлой статье. Также подобный датчик можно использовать в защитной системе для маломощных насосов «СТОП-НАСОС Мини», процесс создания которой описан в этой статье.

Читать еще:  Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Датчики утечки воды своими руками: создаем грамотную защиту от протечек

Датчики утечки воды распространенная форма защиты от повреждений водопроводных труб, непредвиденных протечек, бытовых неприятностей, связанных с неисправностью системы подачи воды в квартире или производственном помещении.

Грамотная защита от протечек доступна любому, кто в состоянии смонтировать простую схему своими руками для защиты от утечки воды. В ней используются детали, знакомые каждому, даже начинающему радиолюбителю или электрику. Низкая стоимость, простая схема и надежность – вот основные принципы такого самодельного устройства.

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Интересный факт Идея заимствована из устройства яхтенного оборудования, позволяющего моментально обнаружить протечку в трюме. В ней находчивые изобретатели ловко использовали знания из школьного курса физики – вода и воздух от природы обладают разной электропроводностью. Обнаружить протечку можно с помощью двух электродов, сигнализирующих о замыкании электроцепи.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

  • после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
  • сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
  • запускается автоматическое устройство для откачки воды;
  • датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
  • прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
  • если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.

Совет: Количество имеющихся в продаже вариантов значительно. Для того, чтобы сделать датчик протечки воды своими руками, лучше выбирать самую простую схему: квартира будет в безопасности, потому что в простом устройстве вероятность погрешностей при сборке минимальна. Если речь идет о более сложном приборе, лучше довериться изготовителям-профессионалам.

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Какой датчик лучше выбрать для контроля утечки воды

Советы специалистов в этом случае можно встретить самые разные, но уделить внимание следует каждому из элементов схемы. Контроллер лучше выбрать работающий автономно и как следует защищенный от внешних воздействий, с минимальным сроком реагирования на опасность. Есть такие устройства, которые способны работать с разными составляющими системы и при этом иметь резервное питание. Как совместить такие рекомендации с простотой и удобством, необходимым при установке прибора своими руками – нужно подумать. Не покупать первый попавшийся, а хорошо взвесить все параметры. К кранам требования похожие – компактные, простые в обустройстве на нужном месте, с подходящим сечением провода и нужной длиной.

Датчик – работающий от батареек или получающий энергию от контроллера. Чаще советуют покупать беспроводной датчик утечки воды – даже дилетанту под силу установить его в требуемом месте, чего не скажешь о датчиках с проводами.

Классификация систем защиты от протечек

Единой дифференциации, включающей все характеристики, не существует. Защитных систем разработано множество, с использованием разных принципов, систем оповещения, с проводными и беспроводными датчиками, с использованием ультразвука. Даже корпус датчика воды, по материалу изготовления и надежности, тоже может стать основным критерием отбора при составлении классификации.

Типы моделей по способу оповещения

Сигналы могут быть шумовые, или дублироваться при этом световыми (такая система более надежная, особенно, при современных условиях – прослушивании музыки, телевизора, компьютера в наушниках). Индикация может появляться на дисплее устройства, управляющего деятельностью прибора. Можно даже приобрести устройство, сочетающего звуковые сигналы, импульсы индикаторы и отправку сообщения хозяину жилища на мобильное устройство, но для этого нужен GSM-передатчик.

Проводные и беспроводные датчики

Беспроводные датчики протечки воды снабжены передатчиком, способным не только фиксировать изменения электромагнитного поля, но и реагировать на них, обеспечивая подачу сигнала на контроллер. Сигнал может модулироваться по –разному у разных производителей, но принцип работ общий. Проводной датчик такой сигнал подает к контроллеру по проводам. Это усложняет процесс монтажа, особенно, если устройство устанавливается самостоятельно.

Виды датчиков их устройство и принцип работы

Вода – важнейший элемент жизнеобеспечения человека. Неудивительно, что предохраняющих и защитных систем разработано множество, и принципы использовались вариабельные. Даже для того, чтобы использовать в быту или на производстве, тоже есть отдельные модели. Различают также способы получения энергии – блоки питания, аккумуляторы, батарейки, формы и виды конструкций, место подключения, количество типовых элементов и прочее.

Поплавковые устройства контроля уровня жидкости в резервуарах

Не особенно надежны в условиях квартиры. Их гораздо чаще используют в морском деле, на яхтах или речном флоте, хотя есть мнение, что это дешёвый и надежный способ сигнализации в местах, где постоянно добавляется вода из системы центрального водоснабжения. Однако они контролируют только верхний уровень жидкости, поэтому в быту обычно используются в сливных бачках унитазов.

Ультразвуковой датчик утечки воды

Посылает звуковые волны определенной частоты и получает сигнал, отраженный от стенок емкости или контролируемую толщу жидкости. особенность работы – в постоянном сравнивании полученного значения с нормативным, если обнаружены расхождения, начинают работать другие приборы, обеспечивающие защиту и передающие сообщения.

Электродный датчик утечки воды

Популярность электродных приборов вполне объяснима – они работают на разнице электропроводности воды и воздуха. Достаточно поставить электроды на нужном расстоянии, чтобы получить гарантированный сигнал, если электрод попадает из воздуха в жидкость. Дальше все зависит от надежности системы оповещения.

Емкостной датчик контроля параметров жидкости

Для емкости может устанавливаться несколько вариабельных электродов, позволяющих контролировать уровень разных параметров. Такие датчики хороши, если нужно следить не только за протечкой, но и за несколькими режимами эксплуатации.

Радарные датчики контроля утечки воды

Принцип действия схож с ультразвуковыми. они также подают периодические сигналы с определенной периодичностью и анализируют отраженные колебания. Препятствий для установки подобных приборов не составляет даже агрессивные химические соединения, находящиеся в виде жидкости.

Датчик гидростатического действия

Часто применяются в промышленных масштабах, там, где нужен постоянный контроль за изменением уровня жидкости. С помощью таких датчиков можно автоматизировать подачу ингредиентов при синтезе химических веществ или приготовлении пищевых продуктов. Основой гидростатического датчика является элемент, чувствительный к изменению давления жидкости.

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Как сделать датчик протечки воды своими руками

Принцип сборки будет отличаться, в зависимости от запланированной к установке модели. В любом случае – это сигнализация, которая работает по одному из трех принципов- проводному, беспроводному или более сложному, с регулированием чувствительности.

Проводной самодельный датчик

Можно сделать с использованием простой электрической схемы и сигнального провода, подключённого к блоку управления. Схема работает на замыкании контакта водой.

Беспроводной самодельный датчик простейшей конструкции

Беспроводной работает по тому же принципу, только подачу сигнала обеспечивает энергия, поступающая не по кабелю, а от автономного резервуара.

Система защиты от протечек воды своими руками

Авторизация на сайте

Многим знакома проблема протечек воды в квартирах. Из-за испорченного смесителя или лопнувшего шланга приходится выбрасывать огромные деньги на ремонты квартир. Предлагаю изготовить самоделку из доступных материалов при помощи обычного инструмента.

Изобретатель системы защиты от протечек воды, Рудик Александр Владимирович, успешно пользуется данной системой уже более года.
По словам автора: это изобретение уже один раз спасла мою квартиру от затопления.

Изготовил и установил систему самостоятельно. При изготовлении, на материалы было потрачено около 10 долларов (300 рос. рублей) и 30 часов рабочего времени.

В мой квартире 4 шаровых крана. На оборудование такой квартиры защитой от протечек «Нептун» или Гидролок» ушло бы более 20000 рублей (это вместе с установкой).

Так что выгода очевидна. Моя система делает тоже что «Нептун» или «Гидролок» (перекрывает подачу воды в квартиру при её появлении на полу) и не уступает им в надёжности и эффективности.

Принцип работы самодельного устройства

Ставим на пол механизм (отдалённо напоминающий мышеловку), присоединенный тросиком к шаровому крану.

При попадании воды на чувствительный элемент (бумажную ленту) происходит её разрыв. После этого пружина, сжимаясь, тянет тросик , который, в свою очередь, перекрывает кран.

В данной системе используются шаровые краны, уже ранее установленные (ничего нового не нужно).

Система позволяет перекрыть воду и обычным способом (вручную). Рукоятку поворачиваем в сторону, а тросики остаются неподвижными.
На фото видно два тросика: первый идёт к датчику в туалет, второй — в ванную.

Требования к самодельной системе защиты от протечек воды

На фото видно, что некоторые элементы выполнены из нержавейки (для более долговечной работы и лучшего соскальзывания).

После срабатывания механизма протереть его от влаги салфеткой, только после этого заправить свежую ленту. Тросики не должны иметь более одного изгиба под углом 90 градусов и длину не более 2 метров.

Шаровой кран и датчик могут находиться в разных помещениях (соединяются они тросиком, проходящим через отверстие в стене).
Трубы для подводки воды в квартиру должны быть металлическими (при креплении кронштейна к трубе),а шаровой кран жёлтого цвета (другие плохого качества)

Описание и виды датчиков протечки воды, схема для установки и как сделать своими руками

Сбои в работе системы водоснабжения часто приводят к аварийным ситуациям, связанным с образованием течей в различных местах жилых помещений. Если не использовать современное устройство, представляющее собой датчик обнаружения точек протечки воды, в результате можно столкнуться с такими неприятностями, как испорченные мебель, ковер, облицовка стен и пола и немалыми суммами, требуемыми для реставрации. К счастью, сегодня существует сразу несколько типов систем защиты, основанных на данных приборах, позволяющих эффективно контролировать исправность водопроводных труб.

Принцип работы системы против протечек

Довольно легко предположить на что реагирует подобная система, и что она будет показывать ее хозяину — возникновение любого контакта с водой поверхности датчика будет сопровождаться генерацией соответствующих сигналов. При этом размеры модуля обнаружения протечки позволяют расположить его практически в любом месте санузла, кухни и так далее. Когда контроллер устройства получает сигнал, то в зависимости от его типа генерирует управляющую команду на перекрытие подачи воды, выполнение разблокировки, оповещение.

Важно! Установку датчиков следует производить только в тех местах, где протечка трубы водоснабжения в принципе возможна во избежание случая ложного срабатывания системы в ответ на попадание любой жидкости на датчик (например, пролитый на пол сок).

Классификация систем защиты

В магазинах предлагают несколько мощных систем защиты от потопа, к каковым относятся продукты марок NEPTUN, GIDROLOCK и Аквасторож. При идентичности строения основных функциональных элементов различные комплектации этих защитных комплексов отличаются рядом важных параметров, описанных ниже.

Читать еще:  Как подключить датчик пламени к Ардуино

По количеству кранов с электроприводом в комплекте

Наборы NEPTUN BUGATTI PROW и все наборы марки GIDROLOCK имеют в комплекте по 2 шаровых электрокрана. В наиболее доступном наборе фирмы Аквасторож — «Классика» — он один.

По способу информирования

NEPTUN BUGATTI PROW информирует хозяина дома о протечке путем индикации совместно с подачей шумовых сигналов. Системы GIDROLOCK уведомляют только шумовыми сигналами, а Аквасторож Классика — только индикацией.

На дисплее контроллера

В некоторых системах защиты от протечек в качестве информатора выступает TFT-дисплей. На него выводятся показания датчиков, а также функции управления устройством.

Индикация с шумовыми сигналами

За индикацию отвечают светодиоды (как правило, они даже подписаны). Звук выдает встроенный в контроллер динамик.

Шумовая сигнализация, индикация и отправка сообщения

Вместе с визуально-звуковым информированием возможно использовать и передачу сообщений SMS, если система оборудована GSM-передатчиком. SMS-ки будут приходить на номер, вшитый в ее внутреннюю память.

По способу обмена информацией

В различных моделях указанных систем присутствуют беспроводные и проводные датчики. Так набор GIDROLOCK RADIO предлагает уже только радио датчики, любой проводной Аквасторож можно переоборудовать в беспроводной с помощью дополнительного набора «Радиобаза» (выпуска той же фирмы), а набор NEPTUN PROW+ снабжен как проводными, так и беспроводными модулями.

Проводные

Проводные датчики более надежны, но не всегда удобны в монтаже, если речь идет о труднодоступных зонах. Передача сигналов осуществляется классическим методом — по проводам, в чем и заключается определенный их недостаток, проявляющийся в необходимости скрывать проводку. Разбросанные по полу провода вносят дискомфорт в интерьер и портят его внешний вид, хотя, при соответствующих навыках, можно избежать таких нежелательных явлений, попутно сэкономив и на общей стоимости всей системы при покупке, и на электроэнергии уже во время эксплуатации.

Беспроводные

Беспроводные датчики функционируют на радиоволнах. Они могут передавать сигналы на контроллер с довольно больших расстояний (до 200 метров без учета препятствий в виде стен и прочих). Недостатком их применения является необходимость обеспечения отдельного питания для каждого. Цена беспроводных датчиков более высока, при чем на порядок, зато установить такие можно в буквальном смысле, где угодно.

Типовая комплектация

Любая система защиты от протечек, как уже было отмечено, имеет одну и ту же элементную базу, которая состоит из:

  • шарового(ых) электрокрана(ов);
  • контроллера;
  • датчика(ов).

Шаровые краны

Электрокран для систем от протечек обладает несколькими параметрами, из которых стоит выделить наиболее важные — скорость закрытия, размеры и материал изготовления.

Время, затрачиваемое электрокраном на закрытие, существеннее всего остального влияет на общее время срабатывания защиты. От скорости закрытия напрямую зависит то, сколько воды успеет утечь, прежде чем будут устранены причины аварийной ситуации.

Габариты электрокрана определяют его возможности по части внедрения в ту или иную сантехническую проводку. Обычно указываются в характеристиках набора (на коробке, в описании товара на странице интернет-магазина).

Материал каркаса электрокрана очень сильно влияет на его долговечность. Самыми надежными и безопасными кранами являются выполненные из нержавейки и латуни с никелевым покрытием.

Контроллер

Контроллер должен быть автономен, чтобы система не зависела от периодических (или аварийных) отключений электричества. В современных устройствах защиты от протечек иногда установлены даже 2-е резервные источники питания, продолжающие снабжать контроллер электричеством после отключения основного (сеть 220 вольт) и разрядки автономного (батарейки) источников питания. В наборах Аквасторож 3-й питающий элемент подключается через интерфейс USB.

Контроллеры, поддерживающие беспроводные датчики, ценятся вдвойне, так как могут применяться там, где проложить провода попросту не представляется возможным.

Отклик на залив должен быть минимальным. От контроллера не требуется механически взаимодействовать с напором воды в отличие от электрокрана, поэтому время срабатывания системы должно по максимуму сводиться к скорости закрытия последнего.

Датчики

Любая хорошая система защиты от потопа далеко не в последнюю очередь оценивается по максимальному количеству подключаемых датчиков. Очень часто достаточным условием для обеспечения надежной защиты от протекания труб является установка 4-х датчиков. Но это, что касается квартир и домов. Применение системы в производственной обстановке, к примеру, чревато потребностями в куда большем их количестве, что надлежащим образом учтено ее проектировщиками.

Учет эксплуатационных характеристик, а именно — длины провода датчика, простоты замены вышедших из строя датчиков, наличия антиокислительного покрытия на их контактах, поможет в дальнейшем избежать многих трудностей при монтаже и собственно контроле протечек.

Устройство и принцип работы датчиков контроля протечки

Конструкция датчика протечки включает датчик влажности и сигнальную схему. Внешне это небольшая пластиковая коробочка, на которой расположены два контакта с защитным покрытием от коррозии. В исходном состоянии контакты разомкнуты, но при попадании на них воды происходит замыкание, и начинает работать схема. Модуль обнаружения протечки какой-либо из вышеупомянутых систем защиты работает под напряжением до 24-х вольт.

Варианты самодельного изготовления

Соорудить датчик протечки воды можно и собственноручно, при том не обязательно включать в конструкцию датчик влажности. Для этого понадобятся: паяльник, олово, гетинакс, бокорезы, провода и несколько радиодеталей.

Простейшая конструкция

Ниже представлена принципиальная схема устройства, которое можно собрать за считанные минуты.

Главным элементом выступает транзистор VT1 (BC515, 517 или 618). С него питание поступает на динамик B1 (обычная «пищалка» со встроенным генератором). Конкретно под эту схему нужно использовать крону (9 вольт), также существуют ее разновидности под 3 и 12 вольт.

С регулятором чувствительности

Усложним немного предыдущее устройство, добавив функцию подстраивания чувствительности. За это будет отвечать переменный резистор — в зависимости от положения его стержня прибор будет настроен на срабатывание уже при появлении слабого испарения на поверхности датчика воды (влажности) или же только при полном ее погружении в воду.

Как видно, в схеме отсутствуют сигнальные детали (динамики, светодиоды). Ток с транзистора подается на реле типа РЭС60, а затем с его контактов передается исполнительному устройству, коим может быть система «умный дом», GSM-передатчик, аварийный электромагнитный клапан и так далее.

В качестве датчика влажности, который будет использоваться и в дальнейшем, выступает горизонтальная гетинаксовая пластина с двумя электродами, разделенными изоляционной дорожкой. Такая, как на картинке:

На микросхеме LM7555

Теперь перейдем к более сложным приборам, в которых задействованы интегральные микросхемы. Первая принципиальная схема в двух вариантах размещена на следующем рисунке:

В верхнем варианте предусмотрено 2 типа оповещения о протечке — светодиодная индикация и звуковое сопровождение. В нижнем — только светодиодная индикация. Себестоимость всех деталей, включая микросхему-таймер LM7555, не превышает $0,5.

На микросхеме К561ЛН2

А устройство на базе К561ЛН2 обладает еще более высокими показателями чувствительности и надежности.

F1 — датчик влажности, в сухом состоянии поддерживающий транзистор VT1 закрытым. Как только на первый попадет вода, второй откроется, запустив звуковую сигнализацию.

Общие принципы размещения

С монтажом системы Аквасторож по силам справиться даже человеку без опыта. Понадобиться выполнить несколько довольно простых шагов:

  1. Смонтировать электрокраны. Непосредственно в горячую и холодную трубы в месте за вводными вентилями. Нужно перекрыть вводные вентили, потом отсоединить от них водопроводную разводку, вставить электрокраны и вернуть недостающую часть разводки (технические подробности будут описаны далее).
  2. Установить контроллер. Там, где сухо, и доступ не затруднен, например, в сантехническом шкафу или в коридоре. Влажность в помещении не должна превышать 70%. Контроллер легко крепится посредством специальной пластины и двух саморезов к любой поверхности с просверленными отверстиями.
  3. Разместить и подключить к контроллеру датчики протечки. Установка проводных датчиков предполагает прокладку провода (для этого подойдут и швы в выложенной плитке), фиксацию донышка на полу с помощью винта либо двустороннего скотча, закрепление пластины на донышке, прикрепление декоративного колпачка. Беспроводные датчики не требуют ничего, кроме, разве что, закрепления двусторонним скотчем.
  4. Подключить остальные компоненты к контроллеру. Сначала электрокраны, затем батарейный блок.

Наиболее критичные точки прорыва воды

Самыми проблемными с точки зрения возможных протечек местами в квартире являются:

  • пол за стиральной машиной (высокую вероятность протечки обуславливает плохо закрепленный или отслуживший свой срок гибкий шланг);
  • под кухонной мойкой (протечку там можно обнаружить слишком поздно);
  • в тумбе под раковиной (особенно если там лежит что-нибудь более-менее ценное);
  • за унитазом (может предупредить большие потери воды из неисправного сливного бачка).

Иногда обнаружители потопа ставят и под батареями отопления. Это редко имеет смысл, но подумать все же стоит.

Как правильно подключать

Если вводной вентиль имеет врезной выход, то электрокран Аквасторож подсоединится к нему напрямую. Если выход нарезной, понадобится накидная гайка для соединения двух труб с резьбой без вращения. Резьбовые соединения обматывают лентой ФУМ в целях придания плотности и герметичности. Направление струи воды в сантехпроводке должно совпадать с таковым у стрелки на металлическом каркасе электрокрана. После этого он фиксируется в разводке ранее отсоединенной ее частью, монтируются счетчики, фильтры и так далее.

В системе Аквасторож важно не путать разъемы для электрокранов на контроллере (конечно, если электрокранов больше одного). Они обозначены соответственно «Кран 1», «Кран 2». Маркировка разъемов присутствует и на датчиках — на нее тоже стоит обратить внимание. А вот беспроводные датчики система знает, где какие, и они подключаются автоматически.

В конце установки проводной системы батарейный блок подключают к отдельному разъему на плате и соединяют с основанием контроллера, продевая проводки в особое отверстие. В беспроводной системе Аквасторож также нужно объединить радиобазу с батарейным блоком и впоследствии поместить их на контроллер.

Правила эксплуатации

Почти все модели шаровых кранов с электроприводом оснащены ручным переключателем. Это — аварийное приспособление, которое следует использовать только тогда, когда электричество отключено, иначе можно запросто повредить электропривод.

Важно: Во-первых, влага, во-вторых, использование моющих средств способствуют окислению контактов датчика протечки. Чем защищеннее контакты, тем долговечнее сам датчик и вся система, контролирующая утечку воды. В некоторых наборах контакты специально для предотвращения окисления покрыты позолотой.

Эксплуатацию электрокрана можно упростить путем вывода кнопки перекрытия, к примеру, в тамбур. Таким образом становится возможным перекрыть поток воды, если хозяева не дома, и им не будут страшны никакие проблемы с водоснабжением в периоды длительного отсутствия.

Как сделать датчик протечки воды своими руками: 3 способа

Современные многоэтажные здания таят в себе скрытую опасность: при возникновении неисправностей водопровода существует опасность затопить не только свою квартиру, но и всех соседей, живущих ниже.

Придется не только ремонтировать свою квартиру, но и оплачивать причиненный ущерб другим людям.

Однако, если знать, как сделать датчик протечки воды своими руками, то предотвратить такую беду легко на стадии возникновения. Предлагаю ознакомиться с тремя доступными схемами его изготовления.

Как работает датчик

Сухая и влажная среда отличается электропроводностью. Ее изменения контролируют контактными пластинами, внесенными в зону риска.

Через попавшую на пластины воду сразу начинает проходить электрический ток, образованный приложением напряжения небольшой батарейки. Его улавливает чувствительная электронная схема и оповещает человека своими сигналами.

Горизонтальные контактные площадки

Используют жесть или лучше — фольгированную плату. Создают из них две горизонтальные изолированные области, на которые подают противоположные потенциалы источника напряжения.

В сухом состоянии они должны обладать высоким электрическим сопротивлением.

Металл пластин следует класть на полу своей нижней частью.

Вертикальные контактные площадки

Их делают проще.

Две жестяные полоски размером 1х6 см скрепляют через тонкую изолирующую площадку.

Ускорить начало возникновения влажной среды позволяет расположение контактов на гигроскопичной основе: марле, туалетной бумаге, тканевой промокашке.

Способ №1: транзистор

За основу взят биполярный npn транзистор марки 2N5551. Его могут заменить: 2SD1207, ВС879, ВС517, ВС618, 2SD1853, 2SD2088.

Электронную схему дополняет трехвольтовый пьезоизлучатель и светодиод с батарейкой.

Все это помещено в маленький корпус, просто проверяется. Работу этой схемы демонстрирует видео от Ivan Ivanov.

Способ №2: микросхема К561ЛА7

Для изготовления нужны начальные навыки радиолюбителя, умение паять паяльником.

Технология изготовления подробно описана отдельной статьей у меня на сайте . Рекомендую прочитать.

Способ №2: микросхема К561ЛН2

Описание смотрите там же.

Установка и настройка

Датчик помещают в место риска протечки: под ванну, раковину, посудомоечную или стиральную машину. Его работоспособность необходимо периодически контролировать.

Благодаря развитию цифровых технологий срабатывание датчика можно передать через интернет на любое мобильное устройство владельца и даже удаленно перекрыть поступление воды в квартиру. Смотрите видеоролик, который предоставил ILEANOV.

Жду вашей оценки прочитанного материала указанием пальца: вверх или вниз. Можете подписаться на мои новости в этом канале или задать вопросы на сайте, посвященном полезным самодельным конструкциям.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
