Датчики разбития стекла принцип работы

Датчики разбития стекла — как устроены и работают

Электроконтактные датчики разбития стекла

В конце прошлого века датчиками разбития стекла служили в основном полоски фольги — электроконтактные датчики,- которые часто можно было заметить на витринах магазинов, а также на окнах общественных зданий. Эти проводящие полоски были наклеены по периметру стекла, и подключены к сигнальному устройству.

Если окно разбивалось и полоска фольги рвалась, сигнальная цепь таким образом размыкалась, что и приводило к включению сирены. То есть контроль целостности стекла в случае электроконтактного датчика осуществлялся, можно сказать, механически, и при адекватной настройке мог бы сработать даже от удара по стеклу.

Кстати, детектором в подобной системе может выступать не обязательно фольга, но и достаточно тонкий провод в легко разрушаемой изоляции. Если используется фольга, то она покрывается лаком. В дежурном режиме по проводнику течет электрический ток.

Сегодня данная технология считается устаревшей. Монтаж хрупких элементов сопряжен с трудностями, тем более при случайном разрыве во время монтажных работ, такой проводник нельзя просто взять и спаять. Да и витрину отнюдь не украшает полоска фольги, наклеенная по периметру, — просто портит вид.

Наконец, такой датчик явно виден, и злоумышленнику ничего не стоит прорезать стекло аккуратно, воспользовавшись современными возможностями работы со стеклом.

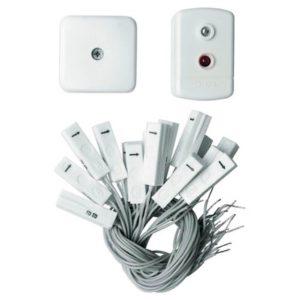

Пьезоэлектрические датчики разбития стекла

Пьезоэлектрические датчики разбития стекла также устанавливаются непосредственно на поверхность стекла, но реагируют не на разрушение стекла непосредственно, а на колебания, распространяющиеся по стеклу в результате механического удара по нему. Таким образом, еще до того как стекло разобьется, пьезоэлемент преобразует механические колебания в электрический сигнал.

Данные детекторы подходят для стекол небольшой площади и для пластиковых окон. Если же площадь поверхности стекла значительна, то ограничение по чувствительности датчика может просто не позволить ему сработать.

Акустические датчики разбития стекла

Сегодня датчиками разбития стекла все чаще выступают электронные акустические устройства, чувствительные к звуковым волнам, характерным для разбивающегося стекла или для удара по стеклу. Они формируют сигнал тревоги в момент улавливания звуковой волны из спектра, характерного именно для разбивающегося стекла (или для удара).

Датчик устанавливается на некотором расстоянии от стекла, в зависимости от чувствительности и параметров датчика, обычно внутри помещения (например на потолке или на стене). Акустические датчики имеют широкие возможности настройки чувствительности, отличаются высокой точностью распознавания характерных звуков и быстротой реакции.

Алгоритм срабатывания акустического датчика разбития приблизительно следующий. Звуковая волна падает на микрофон и тут же преобразуется в электрический сигнал.

Электронная схема датчика обрабатывает данный электрический сигнал, анализирует его по высокочастотной (разбитие стекла) и низкочастотной (удар по стеклу) компонентам, сравнивает параметры с заданными настройками устройства пороговыми значениями.

В случае если сигнал соответствует разбитию (или удару), генерируется тревожный сигнал, могущий служить триггером для включения камеры видеонаблюдения или подачи команды на пульт охраны.

Датчик разбития стекла: схема, принцип работы, установка

Охранная сигнализация состоит из датчиков, которые непосредственно контролируют зону охраны, а затем передают сигнал на пульт. Последний уже обрабатывает данные с помощью микропроцессоров и дает команду действиям. Это может быть звуковая сирена или автоматический дозвон в службу охраны. Элементы объединяются по зонам и контролируют только свой определенный участок. Датчик движения и разбития стекла может быть одним аппаратом и при этом отслеживать звуковые и температурные изменения. Он настроен на резкое колебание температуры, а не на постепенное, поэтому ложные срабатывания исключены.

В зависимости от событий, которые могут вызвать тревогу, различают извещатели по следующим типам:

  • движения;
  • открытия;
  • датчик разбития стекла;
  • вибрации;
  • на прикосновение или приближение;
  • тревожные кнопки.

Все датчики можно комбинировать или совмещать. Извещатели можно разделить и по передаче сигнала. Они бывают беспроводными и проводными. Первые еще носят название радиоканальных. В проводных электропитание осуществляется по двухпроводному шлейфу, или 4-х проводниковые извещатели наделяются линией питания от блока. Существует и система, при которой в микропереключателе размыкаются контакты, после чего подается сигнал тревоги.

Извещатель (датчик) разбития стекла используется на объектах для обнаружения повреждения и несанкционированного доступа. При этом система передает сигнал тревоги, либо издает звук. Виды подобных датчиков зависят от принципа их действия.

Они могут обнаруживать следующие изменения:

  • Нарушение целостности стекла путем механического воздействия. Для этого предназначены электроконтактные извещатели.
  • Колебания поверхности стекла при механическом воздействии. Это датчики пьезоэлектрические или ударно-контактные.
  • Колебания звуковых волн на частоте звука разбития. Это акустический датчик разбития стекла.

Электроконтактный

Такой извещатель крепится непосредственно на стекло и может иметь вид небольшого провода или части металлической фольги. К этому устройству подходит ток. Срабатывание датчика происходит за счет нарушения конструкции электроцепи, если повреждена целостность токопроводящего элемента.

С развитием более прогрессивных извещателей, такой тип используется редко. Связано это с тем, что подобный элемент на стекле сразу бросается в глаза, его невозможно задекорировать, и затраты на производство и монтаж очень высоки. Схема датчика разбития стекла приведена далее в статье.

Акустический

Подобные извещатели срабатывают тогда, когда их чувствительный элемент реагирует на звуковые волны, частота которых подобна звуку разбития стекла. Она заложена на заводе-изготовителе. Такие устройства обладают сильной чувствительностью и способностью точно улавливать спектр определенных звуков. Преимуществом данного типа является то, что это беспроводной датчик разбития стекла.

На сегодняшний день, это одни из самых популярных охранных элементов. Все за счет того, что они легко и быстро монтируются. Сделать это можно внутри помещения на любой вертикальной поверхности или потолке.

Пьезоэлектрический

Датчик разбития стекла этого типа улавливает те колебания, которые возникают при потере целостности окна. Пьезоэлементы, находящиеся внутри прибора, улавливают мельчайшие механические колебания, идущие от прозрачного стекла, и преобразуют их в электросигнал. Такой датчик, как и электроконтактный, располагается непосредственно на поверхности. Это не позволяет использовать его на крупных объектах или зданиях, где нестандартная архитектура.

Функции

Основной функцией датчика разбития стекла является подача им звукового сигнала при нарушении поверхности защищаемого объекта. При этом прибор имеет ряд программ, которые позволяют не допустить срабатывания на ложные помехи внутри помещения. Позволяют это осуществить специальные дополнения:

  • устройство слежения за неправомерным вскрытием оболочки датчика;
  • режимы тестирования;
  • настройка чувствительности.

Выбор извещателя

Покупка датчика ставит в тупик не только своими характеристиками и функциями, но и изготовителем. Производят подобные элементы охранной сигнализации во многих странах, поэтому рынок изобилует не только отечественными, но и зарубежными образцами. Разницу можно увидеть только при глубоком рассмотрении. Например, некоторые зарубежные производители могут не учитывать при разработке такие конструкции окон, какие были установлены в советское время.

  • деревянная рама со временем может деформироваться, что будет передавать волны от разбитого стекла не так, как от современного пластикового стеклопакета;
  • деревянное окно имеет небольшую по размеру форточку, что также влияет на акустические данные;
  • типовые конструкции имеют определенную толщину стекла;
  • монтаж стекла в проем осуществлялся с помощью штапиков, щели заделывались замазкой, которая со временем теряет пластичность и искажает звук при разбитии;
  • стекло, которое прослужило более 10 лет, имеет в своей структуре царапины и различные неровности, которые вызваны природными явлениями.

По функциям и характеристикам современные отечественные датчики ничуть не уступают зарубежным аналогам. В любом случае при производстве могли допустить упрощение некоторых факторов, таких как акустика помещения. Стоимость и монтаж зарубежных извещателей в некоторых случаях намного дороже.

Монтаж

Установка датчика разбития стекла разного типа имеет свои отличия, но важные требования остаются. Главным из них является верный выбор места установки.

  • Извещатель должен находиться в зоне видимости охраняемого стекла, а его микрофон должен быть направлен непосредственно на объект.
  • Расстояние до объекта должно быть не более 3,6 метра. Даже если проверка тестером показывает, что система работает и на большем расстоянии, не будет гарантии, что прибор хорошо поймает звук при изменении акустики помещения.
  • Шторы на окне могут помешать правильной работе элемента. Поэтому установить его желательно за шторами и на близком расстоянии.
  • Расстояние до пола должно быть не менее 1,8 метра.
  • Не следует проводить монтаж извещателя на той же стене, где находится охраняемый объект.
  • Работа датчика будет неэффективна в местах с высоким уровнем шума.
  • Периодически следует проверять элемент на работоспособность, создавая ложные шумы.

Проверка извещателя

Убедиться в том, что устройство расположено правильно, поможет предварительная проверка. Датчики разбития стекла, принцип работы которых основан на чувствительности к шуму определенной частоты, проверяют специальным прибором – тестером. Операция считается пройденной, если три раза подряд прибор реагирует на тестер. Если нет, то следует поменять его расположение или убрать мешающие объекты (шторы, занавески).

Когда требуется защитить несколько окон, то тестер нужно расположить в дальнем от извещателя конце стекла. При высокой или, наоборот, недостаточной чувствительности элемента можно ее отрегулировать.

Итак, мы выяснили, какой имеют датчики разбития стекла принцип работы. Теперь выбор за вами!

Датчик разбития стекла – классификация по принципам срабатывания и основные характеристики

Эволюция датчиков разбития стекла за последнее время претерпела значительные изменения. В 80е годы прошлого столетия целостность витрин и стекол в общественных учреждениях контролировали механическим способом. Обычно, это была полоска фольги, которую приклеивали по периметру в витрины и подключали к аналоговому сигнальному шлейфу (электроконтактный датчик). При ее разрыве сигнальная цепь разъединялась и активировала сирену. До недавнего времени были наиболее широко распространены контактно-инерционные извещатели, у которых на одном из контактов располагался груз, срабатывающий на разрыв цепи при сильном сотрясении. Надежность таких устройств была довольно сомнительна, а процент ложных срабатываний весьма высок. На данный момент наиболее популярными датчиками разбития стекла являются электронные устройства, работающие по принципу восприятия звуковых волн определенной частоты и тональности.

  1. Классификация датчиков
  2. Особенности функционирования акустических извещателей
  3. Основные эксплуатационные характеристики
  4. Основные параметры выбора и установки устройств
  5. Краткий обзор популярных устройств

Классификация датчиков

Классификация датчиков разбития стекла по принципу работы:

Электроконтактные извещатели — определяют целостность стекла посредством механического контроля. При правильной настройке могут сработать и от небольшого удара или вырезания отверстия.

Электроконтактный детектор представляет собой тонкий провод в непрочной оболочке или полоску толстой металлической фольги, покрытую лаковым диэлектриком. По проводнику пропускался электрический ток. В случае нарушения целостности стеклянной витрины токопроводящий элемент разрывался. На данный момент такая технология практически не применяется по следующим причинам:

  • Значительная трудоемкость монтажа хрупких элементов и невозможность их соединения пайкой при случайном разрыве;
  • Такие устройства не предают витринам эстетической привлекательности;
  • Полоски фольги видны злоумышленнику, который может попытаться прорезать стекло, не задев провод.

Пьезоэлектрические датчики — также реагируют на механическое воздействие. Их могут активировать колебания, которые возникают в стеклянном полотне после удара.

Пьезоэлектрические извещатели бывают двух типов. Ударные детекторы имеют дополнительные чувствительные элементы, которые срабатывают при первичном инерционном импульсе. Второй тип пьезоэлектрических приборов улавливает механические колебания стекла еще до потери его целостности. После чего пьезоэлемент преобразует их в электрический импульс. Все чувствительные сенсоры устанавливаются непосредственно на стеклянную поверхность. Данные детектор имеет ограниченные возможности настройки чувствительности и их практически невозможно использовать для контроля значительных площадей остекления.

Акустические извещатели — реагируют на звуки характерные для разбивающегося стекла.

Звуковые (акустические) извещатели. Вырабатывает тревожный сигнал при возникновении акустических волн в звуковом спектре характерном для бьющегося стекла. Основные отличительные характеристики приборов данного типа:

  • Высокая чувствительность, а также широкие возможности ее настройки;
  • Значительная точность распознания и скорость реакции на конкретный звуковой раздражитель;
  • Простота и удобство монтажа и подключения. Детектор устанавливаются внутри помещения на стене или потолке.

Особенности функционирования акустических извещателей

За простотой использования звуковых детекторов разбития стекла условный алгоритм срабатывания:

  1. Чувствительный микрофон звукового сенсора воспринимает акустические колебания и преобразует их в электрический сигнал определенного типа в соответствии с алгоритмом преобразования;
  2. Электронная схема устройства производит обработку электрического сигнала, его анализ и сравнение с пороговыми величинами, заложенными в память;
  3. Исполнительные устройства извещателя, в зависимости от модели, могут формировать несколько типов сигналов. Начиная от предупредительных или командных (к примеру, включить камеру видеонаблюдения), до сигнала тревоги, передаваемого на пульт службы охраны.

Для того чтобы снизить процент ложных срабатываний, а также повысить надежность срабатывания датчиков на разбитие стекла различного типа. Анализ акустических волн осуществляется по низкочастотной и высокочастотной амплитуде. Низкие частоты появляется в результате удара по стеклу, высокие являются звуком разрушенного стекла.

Основные эксплуатационные характеристики

В состав акустического датчика разбития стекла входит микроконтроллер. На его вход подается оцифрованный аудиосигнал, разбитый на составляющие полосовыми фильтрами. Микроконтроллер осуществляет анализ по 2-4 частотам, в зависимости от модели устройства. Интеллектуальная обработка сигналов осуществляется путем многократной активной фильтрации звуковых частот.

Некоторые производители в погоне за покупателями позиционируют свои устройства, как анализирующие 8 полос (7 слышимых и инфразвук). При этом стоимость такого устройства ненамного отличается от продукции конкурентов. Скорее всего, это маркетинговый ход, рассчитанный на неспециалистов, так как стоимость микрофона, способно воспринять инфразвук, отличается от цены обычного звукового сенсора.

Основные параметры выбора и установки устройств

При выборе акустического датчика разбития основными параметрами должна являться вид, площадь и толщина контролируемого стекла. Большая часть моделей различных производителей, которые представлены на рынке, являются универсальными устройствами, в память которых заложена информация о стеклах, наиболее распространённых в строительстве. Толщина стекол, с которыми может работать акустический датчик 2,5-8 мм.Следует помнить, что для многослойных или армированных стекол необходимы особые настройки или отдельные модели датчиков.

Читать еще:  Датчик протечки воды своими руками

Расстояние эффективного срабатывания — параметр характеризует дальность действия чувствительного звукового сенсора. Не следует размещать устройство на максимальном отдалении, указанном в паспорте, так как при этом необходимо настроить чувствительность сенсора на максимум, что приведет преждевременному выходу устройства из строя.

В обязательном порядке устройства должны иметь функцию антимаскирования, которая предотвратит блокировку чувствительных модулей путем изоляции контролируемых стекол.

Тип питания. Производители предоставляют широкий выбор разнообразных моделей как с автономным источником питания, так и подключенные к шлейфам системы сигнализации. Обычно такие устройства работают от 8-30 В.

Датчики рекомендуется устанавливать на стены или другие несущие конструкции и сооружения не подверженные вибрации на высоте до 2м. Это предотвратит загораживания извещателя различными предметами, а также его умышленную или непреднамеренную поломку. Дистанцию до контролируемого стекла желательно устанавливать в пределах 80% от указанного в паспорте устройства. Кроме того при установке следует учесть наличие на стекле защитных пленок, жалюзи, штор и других элементов дизайна, которые могут ослабить или исказить звук разбития.

Целесообразно покупать модели известных и надежных компаний производителей охранной аппаратуры. Наиболее известны датчики разбития стекла Болид, Сибирский Арсенал, Теко, Риэлта, Аргус Спектр, Crow, Paradox.

Краткий обзор популярных устройств

Датчик разбития стекла Астра С — имеет микропроцессор для анализа сигнала и дискретную регулировку чувствительности.

Рабочая дальность действия – 6м;

  1. 6000Гц;
  2. 150 Гц;
  1. 80 Дб;
  2. 83,5 Дб.

Датчик разбития стекла Стекло 3 — универсальный детектор, который можно применять для определения развития обычного стекла, каленого, многослойного, армированного, узорчатого и ударопрочного. Определяет разбитие стеклопакетов в современных пластиковых окнах. Рабочая дальность действия – 6м.

Датчик разбития стекла Арфа — звуковой детектор, который может быть использован для определения разбития 8 типов стекол, в том числе многослойных, армированных, бронированных, узорчатых, каленых, с защитной пленкой. Рекомендуется использовать для контроля остекления больших площадей до 100м 2 .

ОБЗОР: Извещатели разрушения стекла

Р.Кутейников

Системы безопасности №4, 2005

Стекла являются одним из наиболее распространенных элементов строительных конструкций. В большинстве современных зданий площадь остекления составляет более половины площади фасада. Постоянно растет число зданий, стены которых целиком выполнены из стекла. Кроме того, стекла широко используются внутри помещений (витрины музеев, магазинов, прилавки, шкафы и т.д.).

При всех своих преимуществах стеклянные конструкции имеют существенный недостаток с точки зрения обеспечения безопасности – в силу своей хрупкости они весьма уязвимы, а потому привлекательны для злоумышленников. Поэтому при построении системы охранной сигнализации организация защиты стекол играет наиважнейшую роль.

Множество способов проникновения через оконные проемы (разбитие, нагрев паяльной лампой, вырезание стеклорезом или выдавливание стекла; открывание оконного проема) заставляет ипользовать целый набор технических средств. Для защиты от открывания применяются магнитоконтакные извещатели; в качестве дополнительного рубежа охраны часто используют пассивные ИК-извещатели типа «штора». Но самыми широко используемыми извещателями для контроля целостности остекленных поверхностей являются извещатели разрушения стекла.

Принципы действия извещателей разрушения стекла

Информацию о разбитии стекла несут в себе возникающие при этом механические и акустические волны. В существующих в настоящее время извещателях разрушения стекла использованы следующие принципы контроля:

  • выявление механического нарушения целостности элемента стекла (электроконтактные извещатели);
  • обнаружение механических колебаний (ударно-контактные, пьезоэлектрические извещатели);
  • обнаружение акустических колебаний (звуковые пассивные извещатели).

Электроконтактные извещатели

Данные извещатели формируют сигнал тревоги при разрыве установленного на стекле проводника (фольга, провод и т.д.). Они устойчивы к механическим колебаниям стекла, имеют низкую стоимость, но требуют трудоемкой установ-ш и сильно портят внешний вид помещения.

Ударно-контактные извещатели

Принцип действия этих извещателей основан на инерционных свойствах собственных элементов, которые проявляются при механических воздействиях на охраняемую поверхность.

Пьезоэлектрические из вещатели

Основным элементом извещателей данного типа является пьезоэлектрический элемент, который преобразует механические колебания стекла в электрический сигнал. Последующая обработка полученного сигнала электронной схемой позволяет определить, явился ли он производной разбития стекла или другого неразрушающего воздействия. Перечисленные группы извещателей требуют установки на поверхности стекла, что особенно неудобно при сложной конфигурации окон с множеством элементов. Звуковые извещатели разрушения стекла лишены этого недостатка, так как для их функционирования не требуется устанавливать какие-либо элементы на охраняемую поверхность. Они хорошо вписываются в интерьер и могут обеспечить охрану сразу нескольких стекол различной формы и размера.

Звуковые извещатели разрушения стекла

При разрушении стекла формируется сложный акустический сигнал, спектр которого лежит в широком диапазоне частот. Действие звуковых пассивных извещателей основано на приеме и обработке этого акустического сигнала с помощью алгоритмов, позволяющих точно определить, является ли источником сигнала разбитие стекла или нет. В существующих алгоритмах обработки используются различные критерии оценки принятого акустического сигнала.

Например, одноканальный метод анализа основан на регистрации высокочастотной составляющей спектра — хорошо знакомого всем слышимого звука разбивающегося стекла. Однако поскольку подобный звук может возникнуть при некоторых воздействиях, отличных от разбития стекла, данный метод не обладает необходимой помехоустойчивостью. В основе двухканального метода анализа лежит представление процесса разрушения стекла в виде двух этапов: сначала стекло деформируется (при этом возникают НЧ-колебания), затем разрушается с характерным звоном (ВЧ-колебания). Извещатели, использующие двухканальную обработку, сначала должны зарегистрировать низкочастотную составляющую спектра, а через определенное время после этого — высокочастотную составляющую. По такому принципу работают большинство современных извещателей. В настоящее время разработаны и более сложные алгоритмы, анализирующие не один или два, а целый набор спектральных диапазонов звукового сигнала.

Технические характеристики

Спектр возникающих при разрушении стекла акустических колебаний определяется такими факторами, как:

  • параметры стекла: вид, размер, толщина, способ крепления;
  • характер воздействия: сила удара, вид предмета.

Поскольку вторую группу факторов предугадать и ограничить невозможно, извещатели должны быть инвариантны к воздействиям любой природы. Поэтому перечислим основные параметры, которыми следует руководствоваться при выборе звуковых извещателей.

Вид охраняемых стекол

При разрушении стекол различного вида (обычное, закаленное, ламинированное, армированное, многослойное и т.д.) возникают различные по спектральному составу акустические сигналы, для каждого из которых существует оптимальный алгоритм обработки. Поэтому при выборе извещателя необходимо обращать внимание на виды стекол, для которых он предназначен.

Толщина охраняемого стекла

Современные звуковые извещатели обеспечивают защиту стекол толщиной от 2,5 до 7-8 мм, что соответствует практически любым видам стекол, использующихся в строительстве.

Минимальная охраняемая площадь

Это минимальная площадь поверхности стеклянного листа, разрушение которого извещатель обнаруживает с заданной вероятностью. Ограничение минимальной площади связано с тем, что звук разбивания маленького по размерам стекла сравним с разрушением мелких стеклянных предметов. Поэтому обнаружение разбития стекол маленькой площади вступает в противоречие с требованием к помехоустойчивости.

Дальность действия

Дальность действия — это расстояние от извещателя до самой удаленной точки охраняемой поверхности стекла. Если в извещателе предусмотрена регулировка чувствительности, в характеристиках указывают максимальную дальность действия при максимальной чувствительности.

Антимаскирование

Поскольку звуковые извещатели являются пассивными приборами, то есть не излучают никаких сигналов в окружающее пространство, их работу можно заблокировать путем изоляции от охраняемой поверхности. Поэтому важным свойством является наличие функции антимаскирования — защищенности от попыток саботажа подобными способами.

Электропитание извещателей

По схеме питания извещатели можно разделить на питающиеся от отдельного источника питания и питающиеся по шлейфу сигнализации напряжением в диапазоне, как правило, 8-30 В. Основным преимуществом шлейфных извещателей является то, что они имеют двухпроводное включение и не требуют дополнительного источника питания. В целом звуковые извещатели, как и извещатели других типов, должны обеспечивать большую вероятность обнаружения при высокой помехоустойчивости к бытовым шумам, различным звуковым помехам, неразрушающим ударам по стеклу, а также быть удобными в установке и обслуживании. Основным направлением развития звуковых извещателей разбития стекла является повышение их помехоустойчивости. Задача производителей состоит в поиске оптимального алгоритма обработки, который не допустил бы формирование ложных тревог и в то же время обеспечил бы высокую обнаружительную способность.

Эксплуатация звуковых извещателей

Монтаж и эксплуатация извещателей требуют соблюдения множества правил, основными из которых являются следующие:

  • устанавливать извещатель рекомендуется на высоте не менее 2 м, чтобы исключить его возможные повреждения, а также избежать отгораживания от охраняемой поверхности какими-либо предметами;
  • расстояние до самой удаленной точки охраняемого стекла не должно превышать максимальную дальность действия извещателя;
  • стекло должно находиться в поле действия извещателя, чтобы микрофон принимал прямой звук, а не переотраженный.

Большинство производителей рекомендуют обязательную настройку извещателя для адаптации к особенностям помещения (помеховой обстановке, уровню шумов, планировке и интерьеру помещения). Настройка должна производиться с помощью тестового удара по стеклу металлическим шариком. Только при такой методике удается точно сымитировать звук разрушения конкретного стекла в конкретном помещении.

Основным направлением развития звуковых извещателей разбития стекла является повышение их помехоустойчивости. Задача производителей состоит в поиске оптимального алгоритма обработки, который не допустил бы формирование ложных тревог и в то же время обеспечил бы высокую обнаружительную способность

Популярные же тестеры-имитаторы разбития стекла можно использовать только для периодической проверки работоспособности установленных и настроенных должным образом извещателей, поскольку имитатор воспроизводит звук разрушения некоего «усредненного» стекла, который может не совпасть со звуком разрушения стекла, установленного на объекте, подлежащем охране.

Некоторые производители декларируют отсутствие необходимости настройки извещателей на объекте, что вызывает определенные сомнения в их надежности, поскольку отсутствие такой настройки может привести к снижению помехоустойчивости или вероятности обнаружения. Безусловно, при установке извещателей также необходимо учитывать условия эксплуатации: диапазон рабочих температур, устойчивость к электромагнитному излучению, помехозащищенность, устойчивость к влажности. I

Об авторе: Р.Ф. Кутейников, главный технический специалист ЗАО «Риэлта»

Датчики разбития стекла

Такой строительный материал как стекло довольно популярен в строительной сфере и современной архитектуре.

За примером далеко ходить не нужно: конструкция фасада на 50% состоит из данного материала, нередки случаи, когда они выполняются из стекла полностью. Стекло — важная составляющая любого интерьера, оно присутствует в мебельных конструкциях, шкафах и витринах.

Удобство конструкций, выполненных из стекла, никто оспаривать не будет, то же можно сказать и об их эстетической составляющей. При всех своих достоинствах, прочность данного материала оставляет желать лучшего, посему, стеклянная преграда является легко преодолимой для злоумышленников.

Стекло легко бьется, проделать в нем отверстие любого диаметра также не составит труда, учитывая все это, нужно организовать защиту «важных» стекол на объекте, вверенном под охрану.

При выборе сигнализации для дома специалисты отталкиваются от способов, которые используются злоумышленниками для преодоления преграды из стекла (выдавливание, разбитие, нагревание). Предотвратить несанкционированное проникновение можно, используя извещатели разных видов, например, магнитоконтактные или инфракрасные.

Но в связи с тем, что сигнала о нарушении целостности стекла эти приборы подавать не будут, специалисты рекомендуют использовать датчики, реагирующие непосредственно на разрушение стеклянной поверхности.

Принцип действия

Данные извещатели действуют следующим образом: в первую очередь происходит сбор информации, которая говорит о факте нарушения целостности стекла, сюда можно отнести акустические колебания, а также механические.

Эти данные извещатель получает следующими способами:

  • Выявление колебаний механического характера. В этой ситуации хорошо подойдут ударно-контактные извещатели, либо пьезоэлектрические;
  • Обнаружение нарушения целостности стеклянного массива или какой-то его части. В этой ситуации специалистами рекомендуется использовать электроконтактных извещателей;
  • Выявление колебаний акустического характера. Пассивные звуковые извещатели.

Пьезоэлектрические извещатели

В основу создания рассматриваемого сейчас датчика заложен пьезоэлектрический элемент, с его помощью происходит преобразование колебаний стекла в электросигнал. В электрической схеме происходит обработка поступившего сигнала, где определяется характер воздействия (разрушающий или нет), который был произведен на стекло.

Датчики разрушения стекла ударно-контактные

При механическом воздействии на стекло возникает сила инерции, которая передается на схему извещателя, вызывая тем самым, срабатывание тревожного сигнала.

Извещатели нарушения целостности стекла электроконтактные

Датчики, которые относятся к данному виду, устанавливают непосредственно на стеклянную поверхность, между собой их связывают проводники, либо проводки.

Извещатель срабатывается, когда один из проводков или проводников рвется. На механические колебания, испытываемые стеклом, такие устройства не реагируют, а их стоимость не является завышенной. К минусам можно отнести некоторые сложности, возникающие при монтаже, плюс стекло по окончании инсталляции будет выглядеть не эстетично.

Такие типы датчиков должны устанавливаться непосредственно на стеклянную поверхность, что сказывается на «товарном виде», например, витрины, а еще для каждого элемента стекла необходим отдельный извещатель, это очень неудобно, особенно, когда имеешь дело со стеклами сложной конфигурации. Все это вылилось в то, что потребитель все чаще отдает предпочтение извещателям звукового типа. Такие устройства не обязательно устанавливать на стекло, что не нарушит эстетическую составляющую. К достоинствам можно отнести и возможность осуществления охраны сразу нескольких элементов стекол.

Звуковые пассивные извещатели

При разрушении стекла возникает акустический сигнал, который имеет достаточно широкий диапазон частот. Именно его улавливают извещатели, о которых идет речь в данный момент. Сигнал обрабатывается с целью выяснения его истинного характера, данная процедура происходит по нескольким алгоритмам, которые, в свою очередь, основаны на нескольких характеристиках оценки полученного звука.

В качестве примера можно рассмотреть метод, который носит название «одноканальный». Регистрации и анализу подвергается лишь высокочастотная часть спектра, речь идет о звуках, воспринимаемых человеческим ухом. Но дело в том, что такой звук может возникнуть вследствие других причин (в зоне действия датчиков разбился граненый стакан), поэтому к эффективным такой метод отнести нельзя. Более полезным и практичным в данной ситуации будет использование двухканального метода. При таком способе анализу подвергается не только звук, но и этап разрушения стекла. Таким образом, устройством улавливаются колебания низких и высоких частот. Регистрация второго этапа происходит с некоторым временным промежутком, после чего извещатель вызывает срабатывание сигнала тревожного характера. Современные устройства звукового типа имеют еще более сложную организацию за счет большего числа этапов идентификации.

Читать еще:  Датчик перемещения

Каталог продукции

Извещатели разбития стекла

Датчики разбития стекла, или извещатели разбития стекла — устройства, предназначенные для обнаружения повреждения стекол на охраняемом объекте и генерации сигнала тревоги. Фактически, датчики разбития стекла предотвращают несанкционированные проникновения в зону ограниченного доступа через оконные проемы, за счет предупреждения охраны о механическом воздействии на стекла помещения.

Одним из основных показателей классификации извещателей разбития стекла является принцип их действия. Такие датчики могут работать на обнаружение:

  • механического нарушения целостности стекла (электроконтактные извещатели);
  • механических колебаний, характерных для повреждения стекла (ударно-контактные, пьезоэлектрические извещатели);
  • звуковых колебаний, характерных для повреждения стекла (акустические датчики).

Электроконтактные извещатели разбития стекла — этот вид устройств сегодня применяется крайне редко, поскольку требует сложного и трудоемкого монтажа. К тому же такой датчик слишком хорошо заметен — это, по сути, полоска фольги или провод, натянутый вдоль контролируемого стекла. При разрыве такого «датчика» генерируется сигнал тревоги.

Ударноконтактные и пьезоэлектрические извещатели разбития стекла — устройства, реагирующие на механические колебания, вызванные повреждением стекол. Приборы первого типа генерируют сигнал тревоги при активации инерционных свойств функциональных элементов. В случае с пьезоэлектрическими датчиками колебания стекла улавливаются пьезоэлектрическими модулями, преобразующими их в электрический сигнал. Принципиальной характеристикой этой группы является способ их установки — они закрепляются непосредственно на поверхности стекол. В виду специфики монтажа, могут использоваться лишь в ряде случаев, поэтому они редко применяются для охраны крупных объектов и зданий со сложной архитектурой.

Акустические датчики разбития стекла — универсальные приборы, обеспечивающие высокую точность обнаружения и сочетающие в себе эффективность и легкость в установке и эксплуатации. Один такой извещатель может «обслуживать» сразу несколько стекол, что позволяет снизить расходы на установку дополнительных устройств. Акустические датчики разбития стекла реагируют на звук, характерный для механического повреждения стеклянного полотна — это довольно сложный сигнал со спектром в широком диапазоне частот. Извещатель разбития стекла не только улавливает звук, но и анализирует его, сопоставляя с предустановленными параметрами, и генерирует сигнал тревоги только в том случае, если звучание соответствует звону разбитого стекла. Современные модели звуковых датчиков разбития стекла предусматривают возможность настройки прибора с учетом акустики обслуживаемого помещения, толщины и количества стекол — это позволяет свести к минимуму риск ложных срабатываний.

Принципиальными при выборе датчиков разбития стекла являются следующие показатели:

  • Характеристики обслуживаемых стекол — вид, толщина, площадь. Большая часть устройств, представленных на рынке отличаются универсальностью — они подходят для охраны наиболее распространенных в современном строительстве видов стекол, а оптимизация под конкретный тип стекла осуществляется за счет извещателя разбития стекла перед его установкой. Средняя толщина стекол, на которые рассчитаны универсальные датчики — от 2,5 до 8 мм. Существуют также устройства для армированных и многослойных стекол.
  • Дальность действия — характеристика, указывающая на максимальную удаленность датчика разбития стекла от охраняемой зоны. Как правило, этот дальность действия извещателя указывается в техническом паспорте при максимальной чувствительности устройства.
  • Наличие функции антимаскирования. Эта опция защищает извещатели разбития стекла от блокирования нарушителями приемных модулей посредством изоляции от обслуживаемых стекол.
  • Тип электропитания — на современном рынке представлены как датчики разбития стекла с собственными элементами питания, так и шлейфовые устройства, работающие при подключении к сети сигнализации 8-30 В.

Принципы установки извещателей разбития стекла

Датчики разбития стекла устанавливаются на стены охраняемого объекта на высоте около 2 метров — это позволяет снизить вероятность повреждения устройства, а также исключить загораживание извещателя посторонними предметами.
Дистанция от поверхности обслуживаемого стекла должна соответствовать указанной в техническом паспорте дальности действия устройства.
Перед установкой извещателя разбития стекла следует провести предварительную настройку устройства в охраняемом помещении, чтобы оптимизировать датчик под акустический фон пространства.

Аккустический — на разбитие стекла.Дальность 6 м, питание по ШС.

Особенности датчиков разбития стекла

В прошлом приходилось контролировать целостность витрин с помощью полоски фольги, к которой крепился электроконтактный датчик. Позже на смену этому способу пришли контактно-инерционные извещатели, однако и они не были достаточно надежны, могли срабатывать ложно. Но времена меняются, сегодня датчики разбития стекла — продвинутая электроника, умеющая воспринимать звуковые волны, различая их по тональности и высоте.

Современные детекторы подходят для помещений со стеклянными раздвижными дверями или панорамными окнами. Они отличаются небольшим размером, закрепляются неподалеку от окна и исправно несут службу.

Наиболее эффективными признаны акустические датчики, реагирующие на определенные звуковые частоты.

Принцип работы и классификация устройств

В основу классификации приборов, реагирующих на разбитие витрин или стекол, лег принцип их работы:

  • пьезоэлектрические устройства откликаются на колебания стекла при ударе. Такие приборы бывают ударными — снабжены дополнительными чувствительными компонентами, чтобы откликаться даже при первичном инерционном импульсе, а также те, что умеют засечь колебания до разрушения стекла, преобразуя их в импульс. Детектор подобного типа ограничен по чувствительности и не применяется, если площадь остекления большая;
  • электроконтактные механически контролируют целостность, если они корректно настроены, то реагируют даже на слабые удары или же попытку вырезать в стекле отверстие. Сегодня подобный вариант обычно не монтируют — он слишком трудоемок, если разрыв токопроводящих элементов произошел случайно, восстановить их не представляется возможным. К тому же это неэстетичный вариант оформления, заметный и злоумышленникам;
  • акустические извещатели распознают звук разрушающегося стекла, после чего включают сигнализацию. Они отличаются значительной чувствительностью, их удобно настраивать. К преимуществам таких относят простоту монтажа, удобство подключения, точность при распознавании раздражителя и быстроту реакции на него. Размещать на стекло такой прибор не нужно, потому он не виден злоумышленникам, не мешает рассматривать витрину. Обычно устанавливаются подобные детекторы на потолке или на стене в помещении.

Последний вид является сейчас наиболее востребованным и современным.

Алгоритм срабатывания акустических приборов

Акустический датчик разбития стекла функционирует по следующей схеме:

  • микрофон фиксирует колебания звука и преобразует их в электроимпульс определенного вида – для этого существует специальный алгоритм;
  • электронный блок управления прибора обрабатывает полученный импульс, проводит анализ и сравнивает с установленными пределами, которые заложены в его память;
  • исполнительное устройство формирует на основании проведенного анализа определенный сигнал. Среди них — включение камеры видеонаблюдения, звуковое оповещение, подача сигнала тревоги на пульт охранной службы.

Характеристики устройств, реагирующих на разбитие стекла

Прибор, регистрирующих звуковые волны при попытке разбить стекло, состоит из:

  • звукового сенсора (микрофона);
  • усилителя акустического сигнала;
  • системы фильтрации;
  • преобразователя;
  • реле и блока управления;

У каждого акустического детектора есть микроконтроллер, он получает оцифрованный сигнал, который предварительно проходит полосовые фильтры. Проанализировав поступившую информацию по нескольким (от двух до четырех) частотам — их количество зависит от модели, микроконтроллер принимает определенное решение.

Иногда встречаются детекторы, у которых заявлен анализ восьми полос, то есть семи слышимых частот и инфразвука, однако это маркетинговые уловки, так как микрофоны, воспринимающие инфразвуки, весьма дорогие, и их не применяют для типовых звуковых сенсоров.

Нередко датчики включаются в комплект охранной системы. Они необходимы для обеспечения безопасности административных зданий, торговых центров и прочих сооружений, проникнуть куда злоумышленник может, разбив окно или стеклянную дверь.

Небольшие детекторы применяются и автовладельцами, которые вынуждены оставлять машину вне гаража или на неохраняемых стоянках.

Как выбирать прибор, регистрирующий звук разбивания витрин

Центральными факторами, на которые следует ориентироваться, выбирая датчик разбития стекла, являются:

  • тип остекления;
  • площадь;
  • толщина стекла.

Многие модели, предлагаемые производителями, относятся к классу универсальных устройств, потому в их памяти существует информация о наиболее распространенных вариантах остекления, которые применяются в строительной сфере.

Акустические приборы работают со стеклом, чья толщина лежит в диапазоне от 2.5 до 8 миллиметров, при этом для армированного остекления или же многослойных витрин предпочтительны специальные датчики или требуется внимательная настройка.

При размещении устройства важно учесть расстояние эффективного срабатывания. Оно определяется чувствительностью звукового сенсора. Максимальное отдаление, указанное в характеристиках производителем, не повод размещать устройство в этой точке. Желательно разместить его ближе, чтобы снизить нагрузку при эксплуатации и продлить срок службы.

Важной является функция антимаскирования. Благодаря ей заблокировать чувствительные модули не получится.

Кроме того, выбирая подходящий детектор, внимание нужно уделять:

  • типу питания — датчики подключаются к системам сигнализации или имеют автономные элемент питания;
  • производителю — среди зарекомендовавших себя компаний выделяются Paradox, Сибирский Арсенал, Crow и другие.

Устанавливать детекторы рекомендуют на стены и несущие конструкции, сами по себе не подверженные вибрации. Высота — порядка двух метров. Оптимальная дистанция — около восьмидесяти процентов от обозначенной в характеристиках прибора.

Принимается во внимание и наличие защитных пленок или иных приспособлений, способных исказить звук разбиваемого стекла и тем самым помешать срабатыванию детектора.

Регулировка чувствительности

Чтобы избежать ложных срабатываний, требуется проводить тестирование и регулировку чувствительности устанавливаемого детектора. У большинства моделей имеется возможность провести проверку для настройки.

Тест на уровень чувствительности проводится с помощью хлопков поблизости от стеклянной поверхности. Отрегулировав параметр, можно обезопасить себя от ложных оповещений.

Помешать работе детекторов могут громко работающие телевизоры, сильные шумы, потому размещать устройство следует там, где подобного звукового массива не существует.

Анализ звуковой волны проводится по низко- и высокочастотным амплитудам. Низкие частоты характерны ударам по стеклянной поверхности, высокие означают нарушение целостности. Подробный анализ помогает избежать ложного срабатывания.

Преимущества датчиков акустического типа

Продукция зарубежных компаний обычно превосходит отечественную по стоимости, однако по качеству приборы не так уж отличаются. Достоинства детекторов от популярных компаний таковы:

  • они прекрасно адаптированы под рабочие условия и в памяти содержат характеристики наиболее часто используемого остекления;
  • синхронизируются с большинством применяемых охранных блоков;
  • устанавливаются как на промышленной территории, так и на зданиях общественного назначения. Могут применяться для охраны частных помещений;
  • просто устанавливаются и не требуют особого обслуживания.

Среди недостатков чаще всего называют возможность индивидуальной настройки — она возможна, но требует усилий. Чтобы обеспечить точность, требуется симулятор разбития стекла. Однако при установке стандартного остекления проблем у пользователей не возникает.

Как правильно установить и подключить детектор

Для монтажа желательно приглашать специалистов из охранных предприятий. Они отлично разбираются в тонкостях установки. Главные правила монтажа:

  • прибор размещается на определенном расстоянии от остекленной поверхности или витрины;
  • учитывается угол обзора — забора звуковым сенсором акустических колебаний;
  • перед прибором не должны находиться предметы, способные исказить или же ограничить и заглушить звук;
  • принимается во внимание расстояние до центрального блока, шанс появления помех;
  • если прибор относится к беспроводному типу, импульс передается с помощью инфракрасного излучения, помещение обязательно проверяется на наличие предметов и зеркальных поверхностей, способных исказить сигнал.

У охранных предприятий существуют более полные инструкции по установке акустических детекторов.

Детекторы не устанавливают с внешней стороны или на поверхностях, подверженных вибрациям. Расстояние до обслуживаемого остекления не менее метра. Если встречаются треснувшие стекла, прежде чем проводить монтаж датчиков их полностью заменяют.

ТОП моделей: экспертное мнение

Falcon Eye FE-456B — современное устройство с удобной инструкцией по настройке, которая эффективно работает совместно с охранной системой производителя. Может располагаться на зеркальной поверхности, на многослойные или армированные стекла.

PATROL-501 — датчик разбития стекла с автоматической защитой звукового сенсора от перегрузки. Запоминает последнее за полчаса событие. Главное отличие — редкость ложного срабатывания. Такое устройство допускается устанавливать в помещениях, где высок уровень шума, и другие датчики не позволяют точной настройки.

AJAX 5288 — компактное устройство, определяющее нарушение целостности остекления даже на большом расстоянии от центрального ЭБУ. Допустимая удаленность — до тысячи метров. Использует беспроводную систему, определяет событие на основании двухфакторного анализа. Может устанавливаться в помещениях, где температура воздуха опускается до нуля градусов или поднимается до пятидесяти. Минимален риск ложного срабатывания системы.

Благодаря акустическим извещателям можно сделать охранную систему помещения более эффективной и обезопасить имущество от незаконного проникновения.

Видео по теме

Выбираем эффективную охранную сигнализацию на окна

Сигнализация на окна входит в систему охраны дома. В совокупности с разнообразными охранными датчиками на окнах она позволяет получить контроль за помещением и повысить безопасность объекта. Используемые специальные устройства предназначены для охраны помещения от проникновения и обладают разными функциями. Выбор датчиков требуется проводить по совокупности критериев, что дает получить оптимальный результат и повышает эффективность работы всей системы.

Необходимость в повседневной жизни

Датчик открытия окна и аналогичные приборы – это составная часть охранной сигнализации. С помощью оборудования можно в любой момент получить информацию о взломе. Пример действия – злоумышленник открыл окно, сработал механизм и передал информацию владельцу помещения установленным способом.

Полноценные охранные комплекты дают сохранить имущество и повысить собственную безопасность, за счет раннего предупреждения об опасности. Этот критерий наиболее важен, поэтому на защите объекта не стоит экономить.

Беспроводные или проводные охранные датчики подбирают по необходимым функциям. Так как охранный сектор достаточно развит, возможно приобрести и установить сигнальные и блокирующие элементы разных типов. Такой подход позволит получить гарантию, что дом будет защищен.

Разновидности оконных детекторов

Ранее охрана осуществлялась проводными устройствами, но сейчас беспроводной вариант позволяет оборудовать площадь с любыми параметрами за счет более свободного расположения датчиков.

Читать еще:  Самодельный датчик протечки воды своими руками (датчик затопления)

Беспроводные датчики, устанавливаемые на окнах, осуществляют функцию охраны и оповещения. Сигнал дает известить собственника и защитить от взлома. Кроме обычного оповещения и звукового сигнала данные с устройств могут передаваться сразу на пульт охраны.

Есть ряд способов оповещения, но часто извещатель открывания комбинируют с охранными элементами, что увеличивает безопасность дома.

Виды защиты окон

Способы защиты разнообразны, но часть из них получила большее распространение. Основные виды:

  • механический. Сюда включают укрепление проема конструкцией с металлической рамой, набором укрепленных крепежей или шпингалетов. Могут использоваться решетки из металла. Наиболее часто такой способ защиты используют на нижних этажах;

  • спаттерный (бронированная пленка), основанный на применении специальной пленки, которую наслаивают на поверхность. Этот метод увеличивает прочность стекла и устойчивость к повреждениям механического типа, то есть разбить полотно сложнее;

  • охранная сигнализация на окна устанавливается для оповещения владельца о незаконном проникновении посторонних в его собственность, а также имеет звуковое сопровождение, которое отпугивает нарушителя. Частым случаем будет магнитный механизм, состоящий из двух контактов, которые расходятся при открывании, что способствует быстрой передачи данных на пульт управления и срабатывании тревожного сигнала.

Последний способ обладает надежностью и популярностью.

Детекторы, входящие в состав комплекта, могут выполнять сразу несколько функций, что увеличивает возможность обезопасить помещение от проникновения или взлома.

Особенности выбора устройств охранной сигнализации для окон

Предварительно определяют набор функций и требования к устройствам. Одними из простых средств будут магнитные элементы. Геркон предназначен для срабатывания при размыкании контакта.

Но также существуют специальные комплекты, включающие в себя большое количество датчиков с центром управления. Примером может служить охранная gsm-система «Умный часовой».

На что обращать внимание при выборе:

  • совместимость с охраной, если она уже имеется;
  • качество и надежность. Стоит проверить отзывы и просмотреть рекомендации от производителя;
  • удобство использования;
  • возможность применения оповещений через интернет, мобильную связь и аналогичными способами.

Это все необходимо учесть еще на предварительном этапе подбора систем оповещения и сигнализации. Не каждый датчик открытия окна будет полноценно функционировать в совокупности с другими элементами сигнализации. Например, нет возможности подключения через интернет.

Извещатели обнаружения движения для окон

В качестве извещателей используется обычный датчик открытия окна или различные средства с измененным функционалом и принципом работы. У каждого оборудования есть индивидуальные особенности. Этот момент необходимо учесть при выборе.

Инфракрасные пассивные извещатели

Пассивный детектор инфракрасного вида реагирует на изменения в температурном режиме внешней среды. Прохождение человека сопровождается увеличением и спадом температуры в конкретном месте, что позволяет зафиксировать появление нарушителя. Такие извещатели могут устанавливаться в любом месте, но различаются по углу действия.

Ультразвуковые извещатели

Датчик ультразвукового характера действует с помощью отправки волн с определенной частотой. При попадании на человека частота изменяется. Такие механизмы можно обмануть, поэтому их используют только в составе с другими типами извещателей.

Извещатели обнаружения разбития стекла

Механизм, который позволяет обнаружить разбитие, называют сейсмическим. Крепеж элемента производится на раме или самом полотне стекла. При разбитии окна фиксируется ударная частота, которая и улавливается устройством.

Магнито-контактные извещатели герконы

Герконы относят к средствам, которые реагируют на открывание и закрывание. Процесс действия основан на магнитных контактах.

Радиоволновые извещатели

Извещатель используется для обнаружения нарушителей с помощью волн, которые идут от передатчика на приемник. Часто в системах их совмещают с пассивными инфракрасными детекторами.

Вибрационные извещатели

Вибрационное средство чаще всего устанавливают на проем. Это позволяет зафиксировать попытку проникновения злоумышленника. Современные устройства могут фиксировать даже незначительные колебания стекла, что будет вызывать срабатывание сигнализации.

Извещатели обнаружения изменения положения

Изменение положения позволяет зафиксировать нарушителя при помощи видимых или инфракрасных лучей. Рекомендуется установка таких элементов защиты в хаотичном порядке. Наиболее частым типом таких извещателей являются фотоэлектрики.

Совмещенные извещатели

Совмещенный вариант используют для повышения возможностей и увеличения защиты помещения. Комбинированные варианты могут включать в себя различные средства. Но здесь требуется обращать внимание на надежность, которая не всегда доступна из-за усложненного вида.

Используемое в сигнализациях оборудование

Любой вариант сигнализации должен обеспечивать необходимую защиту. Для этого ее комплектуют из разных устройств. Основой является механизм, который реагирует на открывание.

Средство, срабатывающее на открытие, чаще всего имеет две составляющих части. При размыкании контакта магнита идет процесс срабатывания. Конструкция имеет различия при крепеже на металлический и другие типы рам.

В зависимости от необходимости элементы могут размещаться скрыто или открыто в видимой зоне окна.

Более сложным считается датчик, защищающий стекло от разбиения. Есть три вида механизмов:

  • акустический. Среди плюсов установка вне стекла и высокая эффективность. Недостатком считают отсутствие реакции на полное вынимание оконного полотна;
  • линейный устанавливают по всему полотну, что позволяет лентам охватить всю площадь и полноценно функционировать при любых формах повреждений. Есть существенный минус в виде сложности монтажной работы и обслуживании;
  • вибрационный закрепляют на полотно стекла. Частым случаем использования являются сегментные стеклянные образования, например, витражи. После вибрации сенсоры передают данные на электронный блок, который включает сигнал.

В ряде случаев в оборудование включают разные средства. Также есть возможность приобретения смешанных комплектов, которые будут выполнять сразу несколько функций.

Возможные неисправности сигнализаций

Возможные неисправности имеют несколько причин возникновения. Среди них:

  • датчик открытия окна не исправен;
  • сенсоры акустического и вибрационного характера были некорректно настроены;
  • проводная линия, соединяющая устройство и блок управления, повреждена;
  • отсутствие связи, в том числе радио;
  • нет питания;
  • наличие плохого контакта на выходе, который обеспечивает подключение к внешней части.

Для поддержания систем в исправном и полностью рабочем состоянии требуется проводить регулярное техническое обслуживание с помощью сервисных центров. Любой незначительный сбой также требует проверки специалистом.

В большинстве случаев частичная или полная неисправность системы происходит из-за неправильной установки или отсутствия регулярного обслуживания. По этой причине самостоятельная настройка датчиков и составляющих частей сигнализации не рекомендована.

Датчики открывания окон и дверей

Детектор на основе магнитно-контактной структуры используют для обнаружения проникновений в дом, а также для защиты части помещения. Устройство может быть проводным или беспроводным. Используется два элемента в виде геркона и магнита, которые устанавливают на одной линии раствора или с определенным расстоянием между ними.

Указанные механизмы относятся к надежным и простым.

Датчики для блокировки на пролом и проход

Специальные средства позволяют заблокировать открытие или пролом при получении сигнала. Есть детекторы, которые направлены на определенный тип действия:

  • разбитие или слом конструкций;
  • открывание;
  • пролом или проход.

Такой способ дает вовремя заблокировать помещение и не дать преступнику попасть или выйти из него.

Блокировка окон на разбитие

Чаще всего для проникновения используется разбитие стекла. По этой причине применяются разнообразные механизмы акустического, вибрационного или линейного типа. При любой попытке проникновения детектор передает сигнал на пульт управления или в электронный центр.

Особенности монтажа и проверки

Монтаж и обслуживание систем безопасности имеет несколько особенностей. Нюансы:

  • звуковой элемент устанавливается с направлением микрофонной части на объект охраны и соблюдением установленного оптимального расстояния в 2.5-3.6 метра;
  • детектор, реагирующий на разбитие, и чувствительный к определенной частоте требуется проверять несколько раз. Оптимальной настройкой считается срабатывание 3 раза подряд без перебоев;
  • при обустройстве помещения учитывают его параметры и интерьер. Частным случаем являются шторы, которые могут помешать срабатыванию определенным видам устройств;
  • установку проводят только по инструкции от производителя;
  • даже при отсутствии нареканий необходима систематическая проверка работы.

Проверка или монтажный процесс проводятся специалистом с соответствующей квалификацией и опытом. В противоположном случае нет гарантии, что результат будет хорошим. Каждый датчик, который используется для охраны оконного проема, имеет свои требования по установке.

Оконная сигнализация может включать в себя разные варианты устройств. Каждый детектор обладает индивидуальным набором характеристик. Рекомендован выбор средств разных видов, что в совокупности позволит значительно увеличить безопасность помещений за счет расширения возможностей обнаружить попутку проникновения.

Охранная сигнализация на окна. Виды датчиков для защиты окон.

Настоящая защита помещения – это та защита, которая предотвращает проникновение в дом всеми возможными способами. Чтобы всегда быть в безопасности, нужно установить охранные датчики не только на дверь, но и на окна. Сигнализация с датчиками для установки на окнах предупредит владельца помещения, если кто-то попытается проникнуть внутрь него через оконный проём.

  1. Виды защиты окон
  2. Какое оборудование используется в оконных сигнализациях?
  3. Возможные неисправности

Виды защиты окон

Существует множество способов, позволяющих защитить окна от взлома. Все они разные, и каждый из них обладает своими преимуществами и недостатками. Наиболее эффективными и распространёнными из них считаются следующие:

  • Механическая защита. Элементы механической защиты представляют собой оконные конструкции с металлическими рамами, специальные укреплённые крепежи, шпингалеты и др. Если есть необходимость установить защиту на форточку или оконный проём небольшого размера, то можно воспользоваться металлическими решётками. Как правило, такой способ защиты окон применяется в квартирах, расположенных на первых этажах.
  • Спаттерное наслоение. Спаттерное наслоение – специальная плёнка, которая клеится поверх окна. Данное устройство позволяет увеличить прочность стекла, при этом, не искажая изображение, проходящее через него. Установка спаттерного наслоения позволит предостеречь стекло от разбиения и различных механических повреждений.
  • Сигнализация. Если на окнах установлена охранная сигнализация, то злоумышленник при попытке взлома сразу даст о себе знать и вместе с этим сообщит о своих действиях хозяину дома и соответствующим органам. Самой доступной и распространённой оконной сигнализацией является магнитная, которая при попытке взлома начнёт издавать громкие звуки. Состоит устройство из двух элементов, одно из которых крепится на подвижную часть конструкции, а второе – на неподвижную. В спокойном состоянии элементы находятся друг возле друга, однако при открывании окна они расходятся, что и приводит к срабатыванию сирены.

Несмотря на то, что все вышеперечисленные способы защиты окон от взлома являются довольно эффективными, как правило, люди отдают своё предпочтение именно сигнализации. Это связано с тем, что она является максимально надёжным и эффективным устройством. Ещё одно её преимущество заключается в том, что она не меняет внешний вид и эстетичность окна.

На видео: Защита окон от взлома при помощи установки специальных замков.

Какое оборудование используется в оконных сигнализациях?

Чтобы оконная сигнализация могла обеспечить должный уровень защиты помещения, она оснащается некоторыми элементами (чаще всего датчиками). В большинстве случае такими элементами являются:

  • Датчики, защищающие стекло от разбиения;
  • Датчики, которые предупреждают об открытии окна.

Каждый может догадаться, что наиболее простым способом попасть внутрь чужого помещения через окно является разбиение его стекольного покрытия. Чтобы стекло дома не разбили злоумышленники, применяются защитные датчики, которые бывают 3-х видов:

  1. Акустические;
  2. Линейные;
  3. Вибрационные.

Акустический датчик

К плюсам акустических датчиков в первую очередь относят их высокую эффективность, а также то, что они устанавливаются не на стекле, а на оконной раме или подоконнике. Это позволяет сохранить внешний вид окна неизменным, а также упростить процесс монтажа охранного устройства. Недостатком акустических датчиков является их бездействие в ситуациях, когда оконная рама полностью вынимается. Чаще всего целиком злоумышленниками достаются лишь деревянные рамы, так как проделать такую процедуру с пластиковой конструкцией достаточно сложно.

Выше представленным недостатком не обладают линейные датчики, которые по внешнему виду напоминают ленту из фольги. Такая лента крепится по периметру стекла – при этом некоторые её частей выходят на оконную раму. В таком случае достать оконную раму без повреждения ленты будет невозможно. Среди недостатков таких датчиков можно отметить сложность монтажа и ухудшение внешнего вида окна.

Если речь идёт о вибрационных датчиках, то сразу стоит отметить, что они ухудшают дизайн окна, так как они обязательно должны крепиться на стекло. Такие устройства принято использовать для защиты больших поверхностей, в состав которых входят стеклянные элементы (например, веранда). При попытке взлома или разбития стекла пойдёт вибрация, после чего датчик отправит сигнал электронному блоку, который управляет всей охранной системой.

Вибрационный датчик

Для выявления попыток открывания окна используются специальные датчики открытия. Такие устройства представляют собой два магнитных приспособления. Одно из них крепится непосредственно на само стекло, а второе на раму. При разделении двух блоков сработает сигнализация (обычно в виде сирены).

В зависимости от материала конструкции, на которую будет устанавливаться устройство, датчики открытия делятся на датчики для пластиковых, металлических и деревянных поверхностей. Также датчики могут быть открытого и скрытого типа – это зависит от способа монтажа устройства.

Возможные неисправности

Сигнализация на окна, впрочем, как и любое другое устройство, может выйти из строя, что приводит к снижению уровня безопасности в помещении. Чаще всего оконная сигнализация перестаёт работать из-за:

  • Наличия поломки в датчике открытия окна;
  • Неправильной настройке сенсоров акустической и вибрационной сигнализации;
  • Повреждением линии связи, соединяющей сам датчик с блоком управления системой;
  • Отсутствия связи между беспроводными датчиками и главным модулем;
  • Отсутствия питания в сети;
  • Плохого контакта на выходах.

Чтобы элементы сигнализации всегда находились в рабочем состоянии, при появлении малейших неполадок или сбоев в работе следует обращаться в специализированные центры. Там опытные ремонтники смогут исправить проблему и произвести должные процедуры по ремонту устройства. Лишь правильно работающая сигнализация сможет обеспечить высокий уровень защиты помещения от незапланированных взломов и проникновений.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
