Несколько слов об инфракрасных датчиках движения

В настоящее время наибольшую актуальность приобрёл вопрос максимальной экономии любых энергоресурсов. Постоянный рост цен на электроэнергию вынуждает применять как можно больше устройств, принцип действия которых основан на использовании технологий энергосбережения. Потребление электрической энергии можно заметно сократить повседневно используя, в быту и на работе, инфракрасные датчики движения.

На основе датчиков движения изготавливаются устройства, которые при появлении человека или автомобиля в определённом секторе пространства, замыкают силовую цепь и происходит включение освещения, кондиционирования или вентиляции. Таким образом, все электрические приборы начинают работать только тогда, когда это необходимо и не происходит ненужного расхода электроэнергии. В зависимости от сложившейся необходимости инфракрасные датчики движения можно применять и в условиях помещений, и на открытых пространствах.

Принцип, по которому работает датчик движения удивительно прост и основывается на постоянном контроле за любым изменением инфракрасного излучения в контролируемом секторе пространства. Любое увеличение температуры в секторе контроля на 5 градусов, а это происходит при вхождении в него человека, способно изменить его общую картину инфракрасного поля. Если такое произошло, то при помощи линзы происходит подача сигнала на фотоэлемент, приводящий в действие устройство, которое и замкнёт электрическую цепь.

Если инфракрасные датчики движения расположить в контролируемом пространстве в шахматном порядке, то малейшее перемещение человека в нём приведёт к срабатыванию устройства и произойдет включение освещения, вентиляции или всего одновременно. Период срабатывания датчиков можно отрегулировать под конкретную ситуацию.

Перед тем, как приобрести инфракрасный датчик движения, необходимо как можно более точно определиться с некоторыми требованиями.

Во-первых, нужно точно знать где будет использоваться датчик движения. Это может быть помещение, открытое пространство с навесом или без него. Во всех этих случаях устройство будет иметь различную степень защиты от пыли и атмосферных осадков, а также разный способ крепления.

Во-вторых, необходимо точно знать суммарную мощность устройств, которые предполагается коммутировать. Ведь от датчика движения может включаться и одна энергосберегающая лампа, и система освещения огромного пространства, совместно с его вентилированием. Поэтому датчики, которые можно увидеть в продаже изготовлены, в зависимости от их модели, для работы в системах коммутации с суммарной мощностью потребления от 200 Вт до нескольких десятков кВт. Разные модели датчиков будут иметь совершенно разные размеры и способы их монтажа.

Приобретая инфракрасный датчик движения следует помнить, что у него имеется возможность настроить время его срабатывания на включение и на выключение. Эта функция очень актуальна для очень больших помещений и длинных коридоров. В таких случаях время срабатывания датчика настраивается таким образом, чтобы человек успел дойти от сектора срабатывания одного устройства до другого.

Перед тем как приобрести инфракрасный датчик движения необходимо хорошо изучить конфигурацию сектора его срабатывания. Здесь следует учесть, что любой предмет или конструкция, например, карниз, бра или подвесной светильник, находящиеся в границах сектора срабатывания датчика движения, способны значительно уменьшить радиус его действия.

Необходимо знать, что современные инфракрасные датчики движения имеют угол обзора 180 и 360 градусов, в зависимости от модели. Монтаж датчиков имеющих угол обзора в 180 градусов обычно устанавливаются на стены и следят за входом в помещение, а датчики с углом обзора в 360 градусов крепятся к потолку и реагируют на присутствие людей в помещении.

Таким образом, имея представление об инфракрасном датчике движения и особенностях его тех или иных моделей, можно с его помощью создать систему автоматического включения и выключения электроприборов, которая поможет сократить ненужные расходы на электроэнергию.

Детекторная продукция — детекторы или датчики движения

Все больше в лексикон россиян входит понятие «умный» дом. На основе самых современных инженерных систем и их интеграции создается такое технологическое пространство в доме (квартире, офисе и пр.), которое обеспечивает автоматическое функционирование контроля доступа, освещения, наблюдения, сигнализации и диспетчерского управления.

Одним из важнейших элементов создания подобной системы является детекторная продукция — детектор движения, где обнаружение объектов происходит за счет высокоточного приема инфракрасного излучения от объекта, движущегося со скоростью 0,6 – 1,5 м/с.

Важно отметить, что предлагаемые устройства изготовлены на основе новейшей SMD – технологии, которую сегодня специалисты ласково называют «SMT-Art» («искусство технологии сборки»). Это – высокоточный автоматизированный монтаж деталей с 5 – кратной проверкой качества изделий еще в ходе производства. Данная технология увеличивается производительность труда и значительно снижает затратный механизм. Последнее обстоятельство прямым образом отражается на формировании цены, делая ее вполне доступной покупателю. Помимо этого, доступность указанной детекторной продукции для российского потребителя определяется тем, что заданные требования к изделиям соответствуют отечественным климатическим и техническим условиям эксплуатации:

Уличные датчики движения для охраны периметра

Каждый владелец частного дома или бизнеса, располагающегося в отдельном здании, должен особенно беспокоиться о сохранности своего имущества. Тут недостаточно, как в квартире, надежной бронированной двери, домофона или консьержа. Самые популярные разновидности охранных систем – сигнализация и видеонаблюдение. Но оба они неполноценны. В том плане, что в сигнализации могут быть сбои, а за видео с камер наблюдения неусыпно должен следить человек.

Прекрасным дополнением к этим системам безопасности служат уличные датчики движения, делающие охрану периметра более надежной и эффективной. Это компактный электронный оптический прибор.

Охраннику не придется беспрерывно следить за тем, что фиксируют камеры. Датчик движения среагирует на любое перемещение в радиусе его действия и отправит сигнал на исполнительную аппаратуру. А в роли нее могут выступать сигнальные маячки, приборы, что подают сигнал на мобильный телефон, сирены и т. д.

  1. Принцип работы датчиков движения и их разновидности
  2. Инфракрасный датчик движения
  3. Радиоволновые и ультразвуковые датчики
  4. Фотоэлектрический датчик
  5. Критерии выбора уличного датчика движения
  6. Монтаж, подключение и настройка датчиков движения

Принцип работы датчиков движения и их разновидности

Все датчики движения делятся на 3 типа:

  • инфракрасные;
  • радиоволновые и ультразвуковые;
  • фотоэлектрические.

Рассмотрим каждый вид в отдельности.

Инфракрасный датчик движения

Такие приборы являются самыми малобюджетными среди всех, что используют для охраны периметра.

Главное преимущество этих устройств в том, что они работают с помощью инфракрасного свечения, незаметного человеческому глазу. То есть злоумышленник даже не будет догадываться о том, что они установлены на периметре.

В такие датчики встроен пироэлектрический модуль, который выступает в роли чувствительного элемента. Этот модуль сканирует территорию в доступном ему радиусе и улавливает изменения в инфракрасной обстановке.

Электронное наполнение датчика проводит анализ полученной информации и, если нужно, передает сигнал на исполнительный механизм системы охраны.

Инфракрасные датчики улавливают только движение. Если попавший в их поле зрения объект застынет на месте, устройство не будет срабатывать. Реагировать снова оно начнет только в том случае, если движение возобновится.

Несмотря на то, что ИК-датчик считается самым простым устройством среди собратьев, он имеет пару настроек. В частности, можно регулировать чувствительность инфракрасных лучей и время после срабатывания, спустя которое прибор снова будет работать в режиме охраны.

Как и любая техника, ИК-датчики имею свои плюсы и минусы. К плюсам относят:

  • легкий монтаж;
  • достаточный радиус действия;
  • функцию регулировки срабатывания, чтобы не возникало ложных сигналов при попадании под луч мелких объектов, к примеру животных.

Минусами инфракрасных датчиков движения являются:

  • маленький радиус восприятия в условиях плохой видимости (дым или непогода);
  • качественная работа только в небольших помещениях;
  • рассеивание сигнала на обширном пространстве.

Чтобы система охраны территории с помощью инфракрасных датчиков работала эффективнее, нужно постараться сделать так, чтобы ИК-лучи одного устройства не пересекались с лучами другого. В противном случае, как только они пересекутся, на пост охраны поступит ложный сигнал, как при обнаружении движения в радиусе действия датчика.

Во избежание этого обычно устанавливают инфракрасные барьеры или размещают датчики в разных помещениях либо друг напротив друга.

С помощью барьеров можно не только избежать ложных сигналов, но и скорректировать работу датчиков. К примеру, если установить барьер на ограждении периметра, можно получать информацию тогда, когда злоумышленник только намеревается проникнуть на территорию.

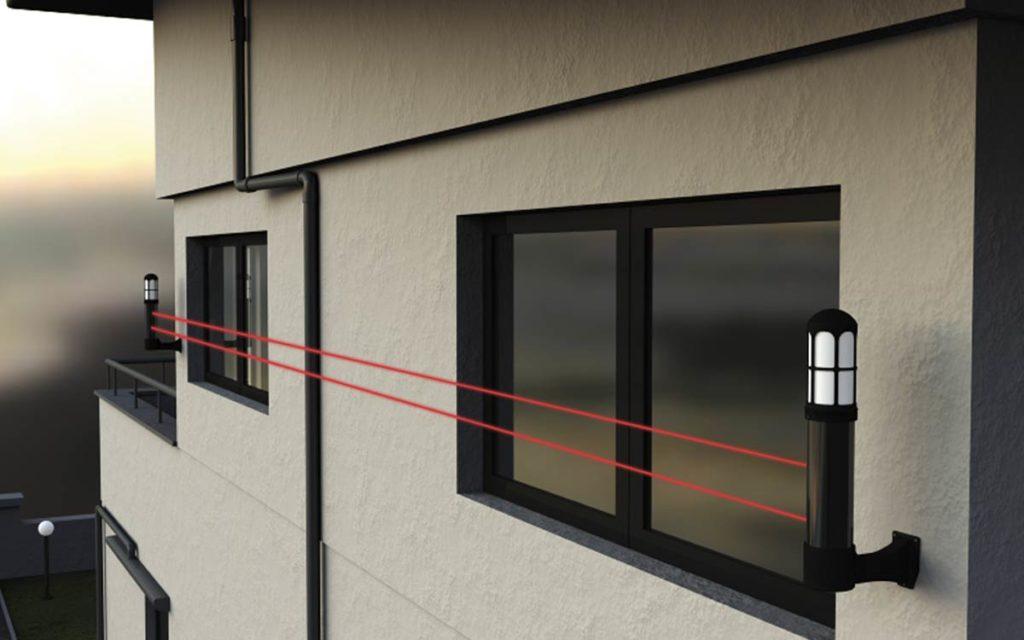

Уличный инфракрасный барьер

Второй вариант – установка барьера за стеной внутри огороженной площади. В этом случает сигнал на охранную систему поступит только тогда, когда вор проникнет на территорию, а попытки сделать это будут проигнорированы.

Радиоволновые и ультразвуковые датчики

Несмотря на то, что это не один, а два вида датчиков, эти устройства можно группировать вместе, потому что принцип работы у них один. Разница только в типе сигнала, который они излучают.

Радиоволны и ультразвук излучаются одинаково невидимо, а ещё, в отличие от ИК-аналогов, им не страшны неблагоприятные погодные условия: сигнал и тех, и других датчиков способен проникнуть через туман, дым или стену дождя.

Радиоволновые и УЗ-датчики хороши еще и тем, что работают более точно и оценивают и отзываются не только на движение, но и на частоты, которые оно порождает. Так что устройство не может не сработать, если в радиусе его охвата появится даже самый осторожный злоумышленник.

Помимо этого, к плюсам радиоволновых и ультразвуковых датчиков движения относятся:

  • способность работать в круговом секторе;
  • сведение к минимуму влияния неблагоприятной погоды на работу устройства;
  • выпуск датчиков в виде элементов декора;
  • точная настройка, помогающая не допустить ложного срабатывания.

Несмотря на точность и эффективность, эти устройства имеют и недостатки:

  • «кусачую» цену;
  • большое потребление мощности, когда устройство находится в режиме охраны.

Фотоэлектрический датчик

Хоть это и устаревшая модель датчика, все же она до сих пор довольно активно используется в разных сферах.

Суть работы этого устройства заключается в реагировании на темные объекты, попадающие в луч света, испускаемый датчиком. В этом и его главный минус — в том, что нарушитель видит световое излучение и имеет возможность обойти прибор за пределами охватываемой им зоны.

Эти датчики, состоящие из излучателя и приемника света, редко применяются для охраны периметра. Главная причина — частые ложные срабатывания. В основном фотоэлектрические датчики устанавливают на турникетах — там принцип их работы как раз необходим.

Есть и более усовершенствованные версии этого устройства, за основу которых взято инфракрасное излучение.

Критерии выбора уличного датчика движения

Выбирая данный элемент охранной системы, нужно определиться с тем, чего вы ожидаете от них и где они будут размещаться. Исходя из этого, при выборе датчиков движения обращайте внимание на следующие критерии:

  1. Тип рабочего напряжения. Некоторые датчики работают от обычного сетевого напряжения, другие — от сниженного выпрямленного (12 В). Если вы подключите датчики к сети, в которой напряжение выше, приборы просто сломаются.
  2. Тип и ток нагрузки, к которой подключаются датчики. Некорректное подключение в данном случае тоже приведет к поломке.
  3. Корпус датчика. Устройства для уличного использования оснащены специальным защитным козырьком, и сам корпус их сконструирован таким образом, что внутрь не попадет пыль и влага. На таких датчиках стоит маркировка IP, а после — цифры, свидетельствующие о пыле- и влагозащите. Это число должно быть не меньше 45.
  4. Радиус охватываемой излучением площади. Берите всегда датчики с запасом. То есть если в паспорте указано, что действие прибора распространяется на 50 м, значит, он идеально будет работать на площади в 30 м.
  5. Предназначение датчиков. Если вы собираетесь устанавливать их на улице, покупайте специальные. Датчики, предназначенные для помещений, установленные снаружи, быстро выйдут из строя.

На видео: Обзор уличного датчика AJAX MotionProtect Outdoor

Монтаж, подключение и настройка датчиков движения

Мало купить качественный датчик, нужно еще правильно его установить, чтобы он полноценно выполнял свои функции. Особенности монтажа этого оборудования зависят от места их установки: в помещении или на улице.

Наружная установка датчиков движения предполагает соблюдение следующих правил:

  1. Монтируйте приборы только там, где на них не будут попадать потоки воздуха, особенно теплого. Так что следите, чтобы рядом с местом установки не было систем обогрева или вентиляции. Особенно важен этот фактор, когда речь идет об инфракрасных датчиках.
  2. Крепить устройства нужно только на устойчивые конструкции, которые не вибрируют и не шатаются. Следите, чтобы кронштейны, на которые фиксируется датчик, тоже не были подвижными.
  3. Датчики движения нельзя устанавливать там, где они долгое время будут находиться под прямыми солнечными лучами. Если нет возможности соблюсти это правило, покупайте специальные уличные датчики, они имеют защитный козырек.
  4. Устанавливайте датчики подальше от приборов с электромагнитным излучением, иначе столкнетесь с проблемой частых ложных срабатываний.

Когда подходящее место для установки найдено и датчики надежно закреплены, нужно их правильно подключить. В приоритете электрическая схема подключения. А вообще, к большей части датчиков прилагается своя схема, отклоняться от которой не рекомендуется.

Важно учитывать то, чтобы нагрузка не превышала отмеченную в паспорте прибора. Иначе придется вклинить в цепь питания дополнительно реле или электромагнитный пускатель, чтобы система не перегревалась от нагрузочного тока.

Всего есть несколько схем подключения датчиков движения:

  • с выключателем;
  • без выключателя;
  • с помощью реле;
  • с последовательным соединением сенсоров.

Удобным вариантом является установка вместе с датчиком шунтирующего выключателя. Этот элемент, когда размыкаются его контакты, переводит систему в режим охраны.

Когда будете подключать датчики, не упустите из виду полярность системы питания и ее маркировку.

Подключенные датчики движения осталось только настроить на правильную работу. Сразу настроить устройства как надо вряд ли получится. Все равно придется донастраивать датчики уже в процессе их работы.

Настроить в датчике вам нужно всего два параметра:

  • чувствительность;
  • время перехода в охраняющий режим.

Вы сами определяете, какими будут эти показатели, в зависимости от специфики места, где установлены датчики, и их предназначения.

Датчики движения — очень полезное приспособление. Но не стоит забывать о том, что эффективную защиту от проникновения злоумышленников они дадут только в комплексе с другими элементами системы охраны: камерами видеонаблюдения и сигнализацией.

Принципы выбора, настройки и установки уличного датчика движения

Многие не подозревают о существовании датчиков движения, а зря. Это незаменимые элементы, которые входят в состав современных систем энергосберегающего освещения, охраны помещений и безопасности. Могут применяться для квартир, загородных дачных домов И коттеджей. Обладатели таких датчиков оценят комфорт, защиту, а также эффективную работу системы.

Удобство размещения таких аппаратов тоже является плюсом. Если вы обладатель частного дома, и считаете, что излишняя бдительность и безопасность — это только плюс, то предлагаем вам ознакомиться с уличными датчиками движения, которые завоевали популярность на российском рынке.

Читать еще:  Функциональные возможности датчика удара Starline A91

Что из себя представляют уличные датчики движения?

Уличные датчики движения появились в продаже в России не так давно. Ранее их можно было увидеть только в сценариях зарубежных фильмов. Но сегодня ситуация изменилась.

Зачем нужен и где используется?

Датчики движения считаются хорошими помощниками, когда речь идёт о проживании в загородном доме. Выполняет это устройство сразу две функции:

  1. Освещают дорогу, если вы в темное время суток вышли на улицу.
  2. Если же на территорию заберется кто-то чужой, неважно, будь то животное или человек, вы узнаете об этом по световому сигналу.

Применяются такие аппараты без ограничений. Их установка может осуществляться как на придомовой территории ю, на дачном участке или в коттеджном поселке. Приборы можно встретить в гостиничных комплексах, на промышленных предприятиях, в офисных зданиях.

Пользу такого агрегата оценили тысячи покупателей. В основном, аппарат помогает отпугнуть случайно зашедших на территорию чужих животных или людей, решивших, что в дачном массиве никто не проживает.

Как работает: устройство и принцип действия

Прибор состоит из нескольких составляющих:

  • это корпус,
  • кнопка включения и выключения,
  • встроенный датчик движения,
  • лампы,
  • соединительная коробка,
  • провод, который соединяет аппарат с электросетью.

Получается, что прибор осуществляет фиксацию уровня инфракрасного излучения в непосредственной близости от себя. Если в поле деятельности аппарата появляется объект, температура тела которого соответствует живому существу, то устройство получает импульс. Импульс воздействует на цепь и способствует включению освещения. В ситуации, если импульс перестает поступать, происходит разрыв цепи. Одновременно, отключается электричество.
Благодаря действию такого прибора, пропадает нужда в лихорадочном поиске кнопки выключения в темноте. Также, возрастает чувство безопасности при проживании в частном доме.

Существующие виды

На сегодняшний день выделяет сразу несколько видов таких датчиков. Отличаются лишь принципы их работы. В основном, аппараты подразделяют по двум категориям.

По месту установки они бывают:

  1. наружные
  2. внутренние.

Наружные располагаются на участке, то есть на улице, и более стойкие к внешним проявлениям. А внутренние предназначены только для установки в помещениях.

По типу сигнализации существуют:

  • ультразвуковые,
  • микроволновые,
  • комбинированные,
  • инфракрасные устройства.

Этот процесс несложный и получил имя австрийского физика Допплера. Такая функция позволяет вычислить движущийся объект в соответствии с изменением частоты создаваемых импульсов. В сенсоре такого аппарата работает устройство, которое генерирует ультразвуковые волны, что неразличимы для уха человека. Если в радиусе действия аппарата будет происходить какое-либо движение, то волны поменяют свою чистоту, что зафиксируется датчиком. Появится свет.

Такое излучение абсолютно безопасно, а чувствительность прибора будет напрямую зависеть от чувствительности количества линз.

Микроволновой прибор действует как радиолокатор. Он посылает сигнал, а затем старается принять его отражение. Излучает высокочастотные волны, и малейшее отклонение будет вызывать реакцию, которая включает свет.

Комбинированные датчики сочетают в себе сразу несколько функций и разновидностей. Они действуют параллельно друг другу, и практически не имеют недостатков. Однако на комбинированные приборы выше спрос, а значит, больше стоимость.

Отзывы об уличных датчиках движения: плюсы и минусы

Несмотря на то что такие аппараты появились на российском рынке сравнительно недавно, в интернете есть масса отзывов, которые отражают плюсы и минусы работы таких агрегатов. Познакомимся с ними и мы, чтобы не осуществлять наоправданных покупок.

  • Плюсом является режим экономии электроэнергии. Все аппараты работают в нём.
  • Абсолютная универсальность.
  • Современные сенсоры работают без подключения к электрической энергии.
  • Им удобно управлять.
  • Быстро срабатывают.
  • Есть возможность выбрать аппарат, способ действия которого подходит вам наибольше.
  • Есть возможность размещения по вашему желанию, в комплекте идут монтажные крепления.
  • Минусом является высокая стоимость таких устройств.
  • Второй минус состоит в том, что установка требует соблюдения условий инструкции, которые иногда очень строгие.
  • Третий минус состоит в том, что в наличии найти хороший выбор таких датчиков очень сложно. На свой страх и риск их приходится заказывать в интернете.

Производители и популярные модели: рейтинг лучших и цены

Life Control MCLH-05

Датчик, который выполнен черном корпусе. Чувствует присутствие. Улавливает движения и сообщает о них, если вас нет дома. Лучше всего размещать аппарат с максимальным охватом открытого пространства. Реакция мгновенная. Есть возможность дистанционного управления с телефона на платформе Android или IOS. Размеры 70 на 70 на 44 мм. Весит 150 г. В комплекте идут инструкции и монтажные крепежные элементы. Стоимость 1.500 руб

Датчик IEK ДД 008


Датчик движения работает на мощности 1100 Вт. Вращается на 180 градусов. Установка настенная или потолочная. Есть функция пылевлагозащиты. Дальность обнаружения 12 м. Стоимость 340 руб.

Устройство обнаружения движения IEK ДД 010


Датчик движения в белом корпусе. Угол обнаружения 180 градусов. Работает на мощности 1100 Вт. Радиус действия 10 м. Функция пылевлагозащиты. Стоимость 340 руб.
Technolight LX03C 1000Вт с углом обзора 120°
Детектор движения на 1.000 Вт. Угол обзора 120 градусов. Монтаж поверхностный. Цвет белый. Есть встроенные галогены. Максимальная дальность 12 м. Выполнен из пластика. Есть функция принудительного отключения. Яркость срабатывания регулируется. Оптимальная высота размещения 12 м. Стоимость 480 руб.

Датчик движения Feron SEN11-WH

Произведен в белом корпусе. Дальность установки 12 м. Яркость срабатывания регулируется. Размещаемая высота 12 м. В комплекте идут крепления. Работает от мощности 1100 Вт. Угол обзора 180 градусов. Средняя стоимость составляет 550 руб.

Автоматическое устройство Brenin Motion Sense Outdoor MSO-01W

Аппарат представлен в нескольких цветовых решениях. Чаще всего можно встретить белый. Беспроводной сенсор, в комплекте с которым идут монтажные элементы. Работает от мощности 1200 Вт. Угол обзора 180 градусов. Размещение в на высоте 10 м. Стоимость на российском рынке 1.200 руб

Какого производителя и какой тип лучше выбрать: ТОП-3

Что учитывать при выборе устройства?

Выбирая датчик, нужно основываться сразу на нескольких факторах.

  • Во-первых, выбирайте проверенного производителя. Не стоит доверять дешевой китайской продукции.
  • Рассчитайте, какой угол обзора вам необходим. Он варьируется начиная с 90 и заканчивая 360 градусами.
  • Определите, на какой высоте будет размещен аппарат. Максимальная высота до 12 см, но далеко не все устройства ее поддерживают.
  • Решите с мощностью работы, ведь чем выше этот показатель, тем больше электропотребления.
3 лучших модели
  1. IEK ДД 024. Наилучшее соотношение качества и цены. Продается за 350 — 400 руб.

SimPal WIR-053-F. Наибольший угол обзора. Стоимость 1100 — 1300 руб.

Стоимость

Стоимость на те или иные модели складывается сразу из нескольких факторов.

  • Это фирма производитель. Чем известнее бренд, тем больше о нём отзывов, тем выше стоимость.
  • Стоимость включается мощность аппарата.
  • Угол обзора.
  • Четкость изображения в случае, если есть связь со смартфоном.
  • Высота размещения.
  • Метраж охвата.
  • Наличие дополнительных функций.

Суммируя все вышесказанное, можно сделать вывод, что чем больше в аппарате положительных функций, тем выше его стоимость. Так, цены на аппараты начинаются с 300 руб. В среднем, хороший датчик можно приобрести за сумму до 1000 руб. Если вы нуждаетесь в дополнительных функциях и связи со смартфоном, то стоимость одного датчика будет выход доходить до 5000 руб.

Где купить уличный датчик движения?

В Москве
  1. ООО Диодус, светодиодное освещение и датчики движения, 1812 Года ул., 12, 8 (495) 741-46-60.
  2. B.E.G. Датчики Движения/Присутствия, Светильники с Датчиками, Малая Ордынка ул., 39, стр. 1, 8 (499) 236-10-67.
  3. Сенсор, Волгоградский пр., 42 корпус 5, 8 (495) 256-80-19.
В Санкт-Петербурге
  1. SmS sensor, Выборгская наб., 29, 510, 8 (800) 250-65-54.
  2. Датчик движения Steinel Малая Бронная ул., 37, 8 (499) 237-28-68,
  3. Промситех. ул. Книпович, 9, 8 (812) 702-65-90

Настройка параметров работы

Прежде, чем установить аппарат и ждать результата, необходимо произвести настройку. Отлично, если в инструкции указано, как это делается. Также можно попросить знающего человека.

Если вы настраиваете аппарат самостоятельно, то делайте это чётко основываясь на инструкции. Если в ней нет такой информации, то найдите отзывы в интернете, посмотрите соответствующее видео, зайдите на сайт официального производителя.

Установка и подключение охранного устройства

Устанавливать аппарат нужно чётко основываясь на положениях инструкции. Не пренебрегайте данными о высоте установки, а также о необходимости избежать прямые солнечные лучи. Если вы установите аппарат в соответствии с инструкцией, он прослужит вам длительное время.

Постарайтесь размещать устройство подальше от мест, где им могут заинтересоваться дети или животные. Не стоит размещать на полу, так как велика вероятность наступить на него и деформировать корпус.

При установке проверьте работоспособность устройства.

Датчик движения — это хороший аппарат, который понадобится и в квартире, и в частном доме, и на производстве. Везде ему можно найти применение. Учитывая достаточно демократичные цены, вполне вероятно, что вы не пожалеете о покупке. Прежде, чем явиться в магазин или оформлять заказ на сайте, подумайте, каким основным характеристикам должен отвечать аппарат, а затем уже оплачивайте приобретение.

Датчики движения

Кронштейн шариковый для Астра-512, Астра-531АК. Гарантия 1 год. Сделано в России

Датчик движения «РАПИД-4» (c антисаботажной зоной). Датчик на движение. Питание отдельно (четырехпроводная схема подключения). Регулировка чувствительности. Температурный диапазон от -30С до +50С. В комплекте с кронштейном. Формирование тревожного сообщения путем размыкания контактов выходного реле. Наличие тампера для контроля несанкционированного вскрытия корпуса. Антисаботажная зона для контроля движения непосредственно под датчиком. Сделано в России. Гарантия 1 год.

Датчик движения «РАПИД». Датчик на движение. Питание отдельно (четырехпроводная схема подключения). Высокая чувствительность. Температурный диапазон от -30С до +50С. В комплекте с кронштейном. Формирование тревожного сообщения путем размыкания контактов выходного реле. С помощью датчиков движения GSM сигнализация «понимает», что нужно оповестить хозяев о тревоге. Сделано в России. Гарантия 1 год.

Датчик движения OPTEX RXС-ST. Датчик движения с объемной зоной обнаружения. Пришел на смену RX-40QZ. Четырехпроводная схема подключения. Угол зоны обнаружения 85 градусов. Дальность зоны обнаружения 12 метров. Температурный диапазон от -20°С до +50°С. Формирование тревожного сообщения путем размыкания контактов выходного реле. Производство: OPTEX CO.LTD, Япония. Сделано в Китае. Гарантия: 1 год.

Датчик движения Рапид-Р2 радиоканальный. Для GSM сигнализации Гранит серии «РА». Дальность обнаружения 10м. Угол обнаружения по горизонтали 87 градусов. Дальность радиоканала до 150м в прямой видимости. Длительность автономной работы от батареи до 36 месяцев. Диапазон рабочих температур -10°С от +50 °С. Сделано в России.

Датчик движения «Crow D&D» уличный всепогодный IP54. Уличный датчик на движение. Питание отдельно (четырехпроводная схема подключения). Температурный диапазон от -20С до +50С. Формирование тревожного сообщения путем размыкания контактов выходного реле. Влагозащищенность IP54. Производство: CROW Electronic Engineering, Израиль. Гарантия: 1 год.

Датчики движения — чувствительные элементы автоматизированной системы, предназначенные для выявления появления и перемещения человека (объекта) в контролируемом пространстве. Для бытового использования, как правило, применяются электронные инфракрасные датчики, регистрирующие источники инфракрасного излучения с характеристиками, соответствующими инфракрасному излучению, исходящему от тела человека. Сферы применения ИК-датчиков движения человека:

  • охранные сигнализации;
  • автоматическое управление освещением;
  • автоматизированные системы управления.

Датчик движения для сигнализации является одним из основных компонентов охранной системы и применяется как внутри помещений, так и для контролирования внешних подступов к зданиям и сооружениям.

Датчики движения для охранных сигнализаций.

Датчики движения для сигнализации, купить которые можно в нашем интернет магазине, различаются на устройства для наружного (уличные) и внутреннего (комнатные) использования. В зависимости от месторасположения в охраняемом помещении датчики движения делятся на устройства, предназначенные для монтажа на стенах или потолках. По способу связи с приборами датчики подразделяются на две категории — проводные и беспроводные извещатели (датчики движения). Цена датчиков меняется в зависимости от их характеристик.

Беспроводные датчики движения.

Беспроводной датчик движения для сигнализации используется в радиоканальных и комбинированных охранных системах. Передача сигналов тревоги от датчика к контроллеру осуществляется через радиосигналы. Благодаря отсутствию проводного соединения для установки беспроводных датчиков не требуется предварительного детального планирования их месторасположения. Также беспроводные устройства удобны для организации временной охраны, например, в арендованном помещении.

Купить датчики движения для автоматизации процесса управления.

При правильном расположении датчик движения, цена которого зависит от его характеристик, обеспечивает фиксирование перемещения всех посетителей контролируемого помещения или пространства. Датчик, реагируя на движение, вырабатывает управляющий сигнал, который можно использовать для включения сирены, сигнальной лампы, отправки , включения системы освещения либо для активации любых других электрических устройств. Датчики движения купить можно на нашем сайте, выбрав для себя удобный способ оформления заказа, оплаты и доставки.

Цены на датчики движения.

Датчик движения для сигнализации (цена от 400 руб.) используется в качестве одного из компонентов целостной охранной системы. На стоимость датчика влияют, в основном, две его характеристики: способ связи с контроллером (проводное соединение/радиосигнал), место применения (внутри/снаружи помещения). Датчик движения купить можно в нашем интернет магазине по самой оптимальной цене.

Инфракрасные уличные датчики движения

Инфракрасные пассивные уличные датчики движения используются в системах сигнализации для охраны широкого сектора, например ворот, подхода к двери, окну и других объектов охраны. Инфракрасные активные уличные датчики движения используются в системах сигнализации для охраны периметра домов, заборов и других объектов.

Пирон-8

Пирон-8 (Риэлта) — извещатель оптико-электронный всепогодный, дальность: 12 м; обзор: 90 градусов; монтаж: 2,3 м; питание: 10. 15 в; ток: 30 ма; температура: -40. +50

Пирон-8Б

Пирон-8Б (Риэлта) — извещатель оптико-электронный поверхностный уличный, дальность: 10. 12 м; обзор: 6 градусов; монтаж: 2. 3 м; питание: 10. 15 в; ток: 30 ма; температура: -40. +50

AX-100PLUS

AX-100PLUS (Optex) — извещатель инфракрасный активный с дальностью 30/60 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з

AX-100TF

AX-100TF (Optex) — извещатель инфракрасный, активный, с выбором ИК канала, с дальностью 30/60 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з

AX-130TN

AX-130TN (Optex) — извещатель инфракрасный активный средней дальности 40/100 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з; выход тревоги — нормально закрытый: 200 ма, 28 в

AX-200PLUS

AX-200PLUS (Optex) — извещатель инфракрасный, активный, морозостойкий с дальностью 60/120 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з

AX-200TF

AX-200TF (Optex) — извещатель инфракрасный, активный, с выбором ИК канала, с дальностью 60/120 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з

AX-200TN

AX-200TN (Optex) — извещатель инфракрасный активный большой дальности 60/120 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з; выход тревоги — нормально закрытый: 200 ма, 28 в

Читать еще:  Как подключить датчик пламени к Ардуино

AX-250PLUS

AX-250PLUS (Optex) — извещатель инфракрасный, активный, с защитой от замерзания, с дальностью 75/150 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з

AX-350TF

AX-350TF (Optex) — извещатель инфракрасный, активный, с выбором ИК канала, с дальностью 100/200 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з

AX-500PLUS

AX-500PLUS (Optex) — извещатель инфракрасный, активный, с защитой от замерзания, с большой дальностью 150/300 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з

AX-650TF

AX-650TF (Optex) — извещатель ИК, активный, с выбором ИК канала, с большой дальностью работы 200/400 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з

AX-70TN

AX-70TN (Optex) — извещатель инфракрасный активный малой дальности 21/50 м, время прерывания луча для срабатывания, мсек: 50-500; тампер контакт: н.з; выход тревоги — нормально закрытый: 200 ма, 28 в

BX-100PLUS

BX-100PLUS (Optex) — уличный охранный датчик ‘OPTEX’ (Япония), контакты реле- нормально закрытый и нормально открытый: 200 ма, 28 в; напряжение питания постоянного тока, в: 10,5-28

LX-402

LX-402 (Optex) — уличный пассивный датчик движения ‘OPTEX’ (Япония), контакты реле- нормально закрытый и нормально открытый: 200 ма, 28 в; напряжение питания постоянного тока, в: 12

STA-553/M2

STA-553/M2 (STA) — всепогодный извещатель защиты периметра, узкая зона захвата 60 метров (длина) 3,9 метра (ширина), высота установки: до 4 метров; зона захвата: 60(д)х3,9(ш)х4. 1,5(в); питание: 10,5. 30 вольт; потребление: 10. 30 ма

STA-554/M2

STA-554/M2 (STA) — всепогодный извещатель защиты периметра, узкая зона захвата 150 метров (длина) 3,3 метра (ширина), высота установки: до 4 метров; зона захвата: 150(д)х3,3(ш)х4. 1,5(в); питание: 10,5. 30 вольт; потребление: 10. 30 ма

STA-555/M2

STA-555/M2 (STA) — всепогодный извещатель защиты периметра, узкая зона захвата 220 метров (длина) 5,1 метра (ширина), высота установки: до 4 метров; зона захвата: 220(д)х5,1(ш)х4. 1,5(в); питание: 10,5. 30 вольт; потребление: 10. 30 ма

STA-556/M2

STA-556/M2 (STA) — всепогодный извещатель защиты периметра, зона захвата 75 метров (длина) 23 метра (ширина), высота установки: до 4 метров; зона захвата: 75(д)х23(ш)х4. 1,5(в); питание: 10,5. 30 вольт; потребление: 10. 30 ма

DG-85 (esvi) — уличный ИК датчик движения, зона обнаружения 11х11 метров, не реагирует на животных весом до 35 кг, напряжение питания постоянного тока, в: 9 — 16; потребляемый ток в дежурном режиме, ма: 30; регулировка тревоги, м/с: 0.2 — 3.5

СПЭК-1115

СПЭК-1115 (СПЭК) — периметральный извещатель, 2-х лучевой, до 75 метров, частоты ик излучения: 4; напряжение питания: 10,2. 30 в; потребляемый ток: 0,9 а; выход: релейный; тревога: 2 с

СПЭК-1115-100

СПЭК-1115-100 (СПЭК) — периметральный охранный комплект с дальностью до 100 метров, частоты ик излучения: 4; напряжение питания: 10,2. 30 в; потребляемый ток: 0,9 а; выход: релейный; тревога: 2 с

Датчик движения уличный: Виды, инфракрасные, что учитывать при выборе, разновидности

Датчики движения — незаменимые элементы в современных системах энергосберегающего освещения, безопасности и охраны производственных и офисных помещений, многоквартирных и загородных домов, дачных участков. Они обеспечивают необходимый комфорт и защиту, а так же эффективную работу систем видеонаблюдения, так как могут монтироваться на разные устройства.

На охраняемых объектах детекторы движения при несанкционированном приближении посторонних лиц приводят в действие видеокамеры, сигнализацию, сирену, контрольные панели систем мониторинга и другие приборы в зависимости от схем подключения.

Виды датчиков движения для уличных условий

Особенностью уличных детекторов движения является то, что они эксплуатируются в сложных условиях, подвергаются воздействию снега, дождя, солнца, ветра, высоких и низких температур.

На их работу влияют линии электропередач и автомобильные дороги, проходящие вблизи, окружающие деревья и кустарники, протяженность и сложность рельефа. Очень важно правильно выбирать эти устройства, учитывая конкретные условия их эксплуатации.

Датчик движения для включения света уличный удобно использовать для управления уличным освещением. Когда человек входит в зону охвата прибора, фонарь включается автоматически, когда выходит из зоны или прекращает движение, свет автоматически выключается. Это позволяет значительно снижать расходы электроэнергии в сетях освещения на промышленных и коммерческих объектах, на дачах и в частных домах.

Пассивные аналоги реагируют на изменение определенных параметров, например, температуры в контролируемой зоне. Они наиболее популярны и используются значительно чаще, например в качестве ночников с датчиками движения.

Активные устройства направляют и принимают отражённое ультразвуковое, микроволновое или инфракрасное излучение. При появлении какого-либо объекта параметры отраженного ультразвука изменяются, и устройство срабатывает. Такие детекторы часто используют, например, в охранных системах автомобилей.

Видеонаблюдение через веб-камеру поможет справится и с охраной автомобиля на парковке у подъезда, и с круглосуточным наблюдением территории дачного участка или коттеджа.

На сегодняшний день выделяют два типа микрофонов для видеокамер: динамические и конденсаторные. Изучить характеристики микрофонов можно в этой статье.

Микроволновые активные датчики можно назвать радиолокационными радарами. Устройства направляют микроволновый радиоимпульс и принимают отражённый. По своему действию они похожи на ультразвуковые приборы.

Эти приборы не реагируют на резкие перепады температуры, что иногда наблюдается для ИК-датчиков. Такие детекторы чаще всего используют в системах охраны периметров.

Инфракрасные датчики наиболее популярны. Их работа основана на обнаружении объектов ИК-излучения. Основное назначение таких приборов — охрана и освещение частных домов, дачных участков, офисных и промышленных объектов. Детекторы реагируют на резкое изменение интенсивности теплового излучения в контролируемой зоне.

Уличные инфракрасные датчики движения

Существует два типа инфракрасных уличных детекторов движения.

Первый тип относится к активным устройствам, состоит из передатчика (генератора ИК луча) и приёмника, который реагирует на прерывание ИК луча в случае пересечения его каким-либо объектом. Такой тип приборов используется в системах охраны периметра.

Второй тип — это объёмные датчики. Они относятся к пассивному типу устройств и реагируют на изменение температуры при попадании в зону их действия более тёплого, в сравнении с окружающей средой, объекта.

Такие приборы используют чаще всего в системах автоматического освещения и охраны периметра. Их можно расположить в любом месте по периметру здания. Они защитят подходы к коттеджу, офису, гаражу и другому охраняемому объекту.

ИК датчики движения уличные подключают к электрической сети как обычные электроприборы. Протяженность контролируемой зоны большинства этих приборов составляет 12 м. Если прибор фиксирует движение в зоне охвата, он включает свет.

Детекторы настраивают таким образом, чтобы они не реагировали на мелких животных. Они срабатывают, если в контролируемой зоне появится крупный тёплый объект или автомобиль. При отсутствии движения в течение установленного времени (от 30 секунд до 30 минут) свет выключается.

Что следует учитывать при выборе и настройке уличных датчиков

Чтобы детекторы движения долго и бесперебойно работали, к их выбору и монтажу следует отнестись с полной ответственностью. При выборе следует знать:

  • место, где будет установлен прибор, способ его крепления, степень защищённости. Крепление устройства может производиться путем встраивания или навешивания;
  • мощность коммутируемого оборудования. От него будет зависеть принцип установки детектора. Приборы выпускают разной мощности и для разных вариантов монтажа;
  • наличие препятствий, (таких, например, как стекло, которое уменьшит размер контролируемой зоны) а также рабочие углы датчика. На стенах обычно устанавливают датчики с углом обзора 180о, потолочные датчики движения — с полным углом в 360о;
  • возможность настройки точного времени срабатывания включений и выключений. Это особенно важно, если установлено несколько приборов, которые должны реагировать, когда человек выходит из зоны действия одного из них и входит в зону действия другого.

Настройку детекторов производят, используя потенциометры. Настраивают следующие параметры.

Интервал времени, в течение которого устройства работают. Для настройки следует оценить, сколько времени человек будет находиться в контролируемой зоне, и установить чуть больший период;

Комплект бытового оборудования для организации wifi видеонаблюдения состоит из ip wifi камер, а так же роутера (точки подключения) и ПК.

Существует множество видов комплектов систем видеонаблюдения для дачи, офиса, стройплощадки, узнать о них можно из этой статьи.

Чувствительность прибора. Чем она выше, тем он лучше реагирует на движение. Если детектор срабатывает очень часто, порог чувствительности следует снизить. Для уличных детекторов особенно важно, чтобы они не реагировали на появление мелких животных. Степень чувствительности зависит также от сезона, поэтому датчики перенастраивают на зимнее и летнее время;

Степень освещённости. Прибор должен быть настроен так, чтобы он хорошо работал в дневное и в ночное время. При появлении в контролируемой зоне тёплого объекта в дневное время детектор не должен включать освещение, а в ночное время должен реагировать быстро.

Разновидности уличных датчиков движения

Для охраны объектов в ночное время устанавливают датчик движения с сиреной уличный. При появлении в контролируемой зоне прибора объекта с заданными параметрами (например, человека), датчик включает сирену, не включая освещение или одновременно включив прожектор.

Такие устройства незаменимы для установки на территории загородных домов, дачных участков, промышленных объектов. Детекторы очень компактны, могут быть смонтированы незаметно для злоумышленников, обеспечивая надёжную охрану.

Дачники, покидая свои дачные дома и участки, всегда беспокоятся о сохранности имущества, оставленного на даче. Обеспечить охрану сможет автономный, бепроводной датчик движения уличный, работающий от аккумулятора.

Можно установить один или несколько таких датчиков. Детектор со встроенной сиреной оповестит сторожей о проникновении нежелательных гостей, а датчик со встроенным GSM модулем отправит SMS хозяину дома, ничем не выдав свое присутствие.

Применение датчиков движения для освещения улиц, дворов, территорий садовых участков позволяет снизить затраты электроэнергии более чем на 50%. Использование этих приборов в сочетании с охранными системами обеспечивает надёжную охрану промышленных, загородных и дачных территорий. Сравнительно низкая стоимость детекторов обеспечивает высокий уровень спроса на них.

Особенности выбора датчиков движения для охраны уличного периметра

Уличные датчики движения для охраны периметра способны обнаружить перемещения людей в радиусе их действия и обычно включаются в состав системы безопасности частного дома, дачи, приусадебного участка.

Монтаж и настройку комплексной системы безопасности производят специалисты по охранным системам, однако выбрать, установить и настроить несколько датчиков движения возможно и своими силами. Для этого хорошо иметь понимание базовых принципов работы датчика движения. При выборе датчиков и точек их установки для охраны конкретного объекта учитывают преимущества и недостатки различных типов этих устройств.

Принцип работы датчиков движения и их разновидности

Датчик движения анализирует волны, поступающие из окружающей среды и на основе этого анализа фиксирует факт нахождения движущегося объекта в радиусе его действия. В этом случае говорят о срабатывании датчика. Затем сигнал о срабатывании посылается на контроллер, входящий в состав охранной системы, либо включается сирена (в случае автономного датчика).

Датчики движения отличают:

  • по типу анализируемых волн;
  • по наличию (либо отсутствию) активного излучателя;
  • по способу передачи сигнала о срабатывании.

Разновидности по типу используемых волн

Инфракрасный

Такие датчики анализируют инфракрасное (ИК) излучения. Упрощённо говоря, пространство в радиусе действия прибора разделено на две или несколько зон, излучение каждой из которых фокусируется на «своём» чувствительном элементе. При отсутствии движения интенсивность излучения, попадающая на каждый элемент примерно одинакова. При появлении теплового объекта (человека или животного) показания чувствительных элементов начинают отличаться, и датчик делает вывод о присутствии движущегося объекта.

Радиоволновые и ультразвуковые

В таких датчиках анализируются радиоволны (либо ультразвук, неслышный для человеческого уха), испускаемые одним из элементов прибора. Отражённые волны (или ультразвук) поступают на приёмник. При отсутствии движения принятые сигналы практически идентичны, а при наличии движущегося объекта отраженные волны изменяются, что и является критерием для срабатывания датчика.

Полезно знать! Из-за особенностей распространения радиоволн, радиоволновые и ультразвуковые уличные датчики (в отличие от инфракрасных датчиков) нечувствительны к дыму или туману. В то же время их цена и потребляемая мощность выше, чем у инфракрасных датчиков.
Фотоэлектрические

Эти датчики состоят из передатчика и приемника. Передатчик испускает пучок света, который принимается приёмником. Когда пучок света перекрывается движущимся объектом, происходит срабатывание датчика. Зачастую в фотоэлектрических датчиках используют инфракрасное (невидимое для глаза) излучение.

Лазерный

Принцип работы схож с фотоэлектрическим датчиком, за исключением того, что источником излучения служит лазерный луч. Часто используют несколько лучей, расположенных параллельно или под углом друг к другу. Обычно такие приборы применяют для обнаружения проникновения в периметр охраняемого участка.

Полезно знать! Некоторые лазерные датчики используют принцип триангуляции, что позволяет обнаружить движущийся объект и измерить расстояние до него.

Сейсмические

Такие датчики устанавливают в грунт для регистрации его колебаний, вызванных перемещением по поверхности. Способ действия этих датчиков позволяет применять их для охраны неогороженных участков, выявлять попытки подкопа под ограждение. В то же время их цена достаточно высока, а настройка и подключение нетривиальны.

Магнитные

Такие датчики служат для обнаружения открывания окон или дверей. Конструктивно они состоят из двух отдельных элементов: магнита и геркона (контакт, который срабатывает при приближении магнита). При закрытых окне или двери контакты геркона замкнуты, так как находятся в магнитном поле магнита. При открывании двери или окна контакты размыкаются и формируется сигнал срабатывания.

Радиолучевые

Радиолучевые датчики состоят из нескольких излучателей ультракоротких волн (УКВ), которые обычно размещают по периметру охраняемого объекта. Таким образом создаётся радиоволновое покрытие определенной конфигурации, которое регистрируется приемником. При изменении конфигурации радиоволнового покрытия в результате появления движущегося объекта датчик срабатывает.

Разновидности по типу обнаружения

Пассивные

Пассивные датчики не содержат излучающих элементов, а только лишь анализируют волны разного типа, поступающие из окружающей среды. Большинство пассивных датчиков – инфракрасные.

Активные

Содержат излучатель, генерирующий волны определенного типа. Излученные либо отраженные волны впоследствии анализируются принимающей частью.

Полезно знать! Потребляемая мощность активных датчиков движения в разы больше, чем пассивных. Также при выборе датчиков стоит учитывать, что некоторые виды излучения (например, ультразвук) могут негативно влиять на животных.

Разновидности по способу передачи сигнала

Автономные и беспроводные

Такие датчики имеют автономное питание (аккумуляторы или солнечные батареи). Самые простые оснащены сиреной, которая включается в момент срабатывания датчика. Такие датчики можно использовать для отпугивания возможных нарушителей границы охраняемого периметра.

Более сложные автономные датчики содержат блок gsm сигнализации, который передает сигнал о срабатывании датчика на пульт охраны, мобильное устройство (например, телефон владельца), либо компьютер.

Эти датчики имеют автономное питание и передатчик, который передает сигнал срабатывания на базовый блок.

В автономных или беспроводных датчиках элементы питания требуют регулярной замены, а значит играет роль время автономной работы датчика.

Проводные

Такие датчики подключаются к базовому блоку проводами, которые прокладываются в грунте (для датчиков, устанавливаемых по периметру), либо по стенам (для датчиков, устанавливаемых на строениях).

Читать еще:  Извещатели пожарные: классификация, типы, виды, обозначение

Критерии выбора уличного датчика движения

При выборе уличных датчиков движения учитывают несколько факторов, влияющих на их работу. Если сделать это правильно, то можно получить полноценную охранную систему.

Погодные условия

Правильная работа приборов гарантируется производителем в пределах определенного диапазона климатических параметров (температуры, влажности воздуха, атмосферного давления). Производитель указывает эти характеристики в паспорте и нужно выбирать устройство, подходящее по параметрам для конкретного места.

Кроме того, стоит учесть, что дальность действия инфракрасных датчиков резко снижается в условиях недостаточной видимости. Поэтому если в планируемом месте размещения часты туманы, сильные дожди и снегопады или возможно частое появление дыма, то нужно увеличить количество датчиков по сравнению с обычными условиями, либо использовать датчики других типов.

Особенности окружающей обстановки

На выбор типа датчиков влияет и такой фактор, как присутствие на охраняемом периметре домашних животных. Ряд инфракрасных датчиков можно установить и настроить так, чтобы не было срабатываний от перемещения животных.

Инфракрасные датчики работают в зоне прямой видимости. Так как они реагируют на ИК излучение, датчик не сработает, если между объектом и датчиком существует преграда. Радиоволновые датчики будут реагировать на движение за преградами (например, позади теплицы, беседки, деревьев или кустарников).

Наличие и конструкция ограждения

Конечно, бывают случаи, когда охраняемый периметр не огорожен. В этом случае можно использовать комбинацию сейсмических и радиолучевых датчиков, которые смогут выявлять факты нарушения периметра. Однако эти датчики достаточно дороги и их установку и наладку в таких случаях лучше поручить охранным фирмам.

При наличии ограждения задача охраны периметра упрощается и используются датчики других типов. Кроме того, можно дополнительно установить вибрационные датчики непосредственно на ограждение для выявления случаев злонамеренного пересечения границ периметра через ограждение.

Особенности монтажа и подключения

При монтаже уличных датчиков движения необходимо соблюдать несколько простых рекомендаций.

  1. Не устанавливать датчики в непосредственной близости от источников электромагнитного излучения. Это предотвратит частые ложные срабатывания.
  2. Не устанавливать датчики вблизи систем кондиционирования и вентиляции. Потоки воздуха могут создавать помехи работе датчиков. Особенно это относится к датчикам, работающим в ИК диапазоне.
  3. Конструкции, на которые планируется закреплять датчики, должны быть достаточно устойчивыми (не должно быть вибрации или раскачивания). Датчик, закреплённый на неустойчивой конструкции, будет часто ложно срабатывать.
  4. Если нет возможности установить датчики так, чтобы они не находились под воздействием прямого солнечного света, необходимо помещать их под солнцезащитные козырьки.

К датчикам движения обычно прилагается схема подключения, лучше всего строго следовать этой схеме. Кабели для проводных датчиков, устанавливаемых по периметру, прокладывают в грунте. Следует учитывать величину нагрузки, указанную в паспорте прибора. Если датчики рассчитаны на питание от постоянного тока +12В, необходим подходящий источник питания. При значительной протяженности периметра можно рассмотреть возможность расположения источников питания ближе к датчикам, чтобы уменьшить длину кабеля, подводимого к каждому датчику.

После подключения датчиков движения производят их настройку. Обычно работа уличных датчиков регулируется двумя параметрами:

  • Чувствительностью;
  • временем перехода в ждущий режим после срабатывания.

Особенности применения

Использование инфракрасных датчиков движения для охраны периметра – сравнительно недорогое решение. При хорошо спланированном расположении, датчики могут «накрыть» весь охраняемый периметр, а их минусы (уменьшенный радиус действия в условиях непогоды) можно компенсировать увеличением их количества.

Более дорогим решением будет использование радиоволновых или радиолучевых уличных датчиков движения. В этом случае сильно уменьшаются влияние плохих погодных условий и вероятность ложных срабатываний благодаря более точной настройке.

Лазерные датчики применяют в основном для обнаружения факта пересечения границы охраняемого периметра. Это хорошее решение для периметров большой протяженности (до 200 метров).

Сейсмические датчики эффективны для охраны неогороженных периметров, но их установка и настройка обычно требует определенной квалификации.

Комбинирование систем за счет дополнительных модулей

Наиболее надёжное решение для охраны периметра – использование разных типов датчиков и объединение их в охранную систему. Дополнительные модули такой системы могут запускать разные сценарии реагирования на определенные сигналы срабатывания, например, включать видеозаписывающую аппаратуру, отправлять сигнал на внешний пульт охраны, при наличии модуля gsm сигнализации отправлять СМС на мобильный телефон.

Технические характеристики

Рабочее напряжение

Питание уличных датчиков движения осуществляется либо от бытовой электросети переменного тока напряжением 220В, либо от источника постоянного тока +12В.

Защита от пыли и влаги

Уличные датчики движения обычно исполнены в корпусе, обеспечивающем защиту от влаги и пыли. Класс защиты обозначается буквами IP и двузначным числом. Для надежной защиты от осадков выбирают датчики со значением IP не ниже 45.

Диапазон действия устройств

Диапазон действия датчиков движения зависит от их типа и определяется следующими параметрами:

  • диапазон или зона обнаружения (измеряется в градусах) – пространство перед датчиком, в котором гарантируется обнаружение; обычно составляет от 90° до 360°;
  • дальность действия (измеряется в метрах) – расстояние, на котором гарантируется срабатывание датчика; это расстояние определяется в трёх плоскостях: перпендикулярной, фронтальной и присутствия.

Эти характеристики приведены в паспорте устройства и ими руководствуются при планировании размещения датчиков.

Критерии подбора качественного уличного датчика движения

Средство измерения, обнаруживающий перемещение каких-либо объектов.
Чаще всего в быту под этим научным термином подразумевается инфракрасный электронный датчик (ИК), который обнаруживает перемещение и присутствие человека, связывающий питание электроприборов в основном освещение. Довольно часто люди, не особо осведомленные, называют датчики движения акселерометрами, но ведь это совершенно не так. Акселерометры не фиксируют прямолинейное перемещение.

  1. Область применения
  2. Виды уличных датчиков
  3. Преимущества приборов
  4. Немного о популярных моделях
  5. Различные схемы подключения
  6. Обустройство и расположение
  7. Рекомендации специалистов

Сфера применения

Область использования светодиодных светильников очень много — абсолютно любой датчик можно заставить реагировать на появление объекта, в основном человека в зоне действия и охвата. В последнее время датчики движения устанавливают для экономного включения прожектора в местах общего пользования— дворы, лестничные площадки, двери подъездов. Другими словами, используются в местах, где освещение прожектора требуется только в присутствие людей, а ставить обычный, привычный многим, достаточно накладно.

Места для установки устройства:

  • улица;
  • открытый навес;
  • закрытое помещение;

Устройства делят по месту размещения на:

  1. Уличные периметрические — располагаются по всему периметру.
  2. Периферийные — устанавливаются на заборах, фасадах домов.

Разновидности и приемущества датчиков

Беспроводные датчики для уличного освещения — популярный, достаточно удобный, практичный и, конечно, же всепогодный продукт, помогающий решить различные задачи. Прибор работает и функционирует за счет инфракрасного излучения (ИК), то есть, на пойманную матрицу попадает сигнал, запрограммированный заранее.

Довольно часто беспроводные датчики работают вместе с электрическими приборами, а также, могут использоваться для видеонаблюдения или сигнализации. Исходя из этих данных понятно, что беспроводные уличные датчики используются для обычного включения светодиодного прожектора и для обеспечения безопасности собственности.

Регистрирует движение, замыкает свою цепь, производит автоматическое, быстрое включение прожектора. Основной принцип работы — постоянный контроль в зоне действия и наблюдения. При появлении человека меняется тепловое поле, оно немного выше, чем температура окружающей среды, воздуха.

Наибольшее распространение имеют такие виды:

  • ИК — инфракрасные;
  • УЗ — ультразвуковые;
  • СВЧ — микроволновые;
  • Комбинированные.

Инфракрасные (ИК) Эта серия разработана специально для использования на улице. Принцип действия ИК—выяснение разницы температур окружающей среды и объектом детекции . Особенностью ИК является то, что они игнорируют свет фар и солнечного света.

  1. Безопасен для здоровья человека и домашних питомцев, при работе ничего не излучает.
  2. Возможность точной регулировки дальности и области обнаружения объектов.

Ультразвуковые: Самый простой и обычный вид. Принцип работы основан на излучении ультразвука. Объекты в поле действия уличного датчика, изменяют частоту ультразвука. Это и есть сигнал к включению прожектора. Наиболее часто пориборы этого типа применяются в охранных системах авто.

  1. Невысокая стоимость.
  2. Высокая работоспособность.

Микроволновые и инфрокрасные приборы

Микроволновые: Настоящие радары. От них исходит радиоимпульс и после столкновения «ловят» его обратно. По принципу схожи с ультразвуковыми видами. Оба вида абсолютно не реагируют на перепады температуры.

  1. Компактные размеры.
  2. Фиксация маленьких объектов.
  3. Работоспособность.

Комбинированные: Совмещают в себе несколько специальных технологий обнаружения объектов. Наиболее удачное решение. Несколько работающих каналов делает уличные прожекторы максимально продуктивными.

Особенности применения

Преимущества прожектора с датчиком

Разберем приемущесва и достоинства приборов:

  • Компактность — при установке прожектор не наносит какой-либо ущерб интерьеру;
  • Экономия электроэнергии — светодиодный прожектор включается только при надобности;
  • Практичность и удобство для владельцев частных домов — датчики можно устанавливать по всему двору, за счет этого, перемещение по двору становится очень комфортным и безопасным;
  • Сигнализация от несанкционированного вторжения на частную собственность — проникая на территорию светодиодный прожектор автоматически включается, оповещая хозяев о нахождение в доме чужих людей.

Производители и их достоинства

Важную роль в выборе светодиодного прожектора играет именно производитель. Самые популярными моделями считаются:

  • Flash-SRP600, LC 100
  • DSC
  • SMAN 1000
  • Crow LC102

Flash-SRP600, LC 100 игнорирует питомцев до 25 кг. Остальные три вида, комбинированные, это делает их особенно популярными.

Стоит обратить вниманию на продукцию компании Hager . Отталкиваясь от отзывов покупателей продукция этой компании недорогие, но тем не менее отличного качества. Модели компании созданы в соответствии с специальными стандартами IP55 и имеют отличный угол восприятия от 140 до 200 градусов, в зависимости от типа модели.

Впрочем это только рекомендации, свои предпочтения покупатель может отдавать любому производителю и выбрать абсолютно любую модель. Главное — учитывать характеристики и технические параметры.

Схемы подключения

Датчик обязательно должен получать электропитание с помощью выключателя или же, предохранитель. То есть питающие цепи датчика должны иметь защиту. Следует помнить, что подключать датчик к неисправной или поврежденной проводке строго запрещено.

Сечение провода не должно быть больше 1,5 кв. мм по меди. Подключение производиться к клеммным зажимам. Обязательно во время подключения датчика отключить напряжение с питающих проводов.

Кабель, которым подключаются светильники, желательно использовать качественный, бронированный или же прокладывать кабель в ПВХ трубе, так как возможны механическое повреждение кабеля при проведении любых земляных работ.

Настройка и регулировка

Уставка « TIME » находится в пределах 5-480 секунд. Если объект будет двигаться относительно быстро-то уставку необходимо немного уменьшить. Если же человек будет находиться некоторое время, то желательно немного увеличить время.

Настройки чуствительности прибора

Регулятор « LUX » необходимо устанавливать отталкиваясь от освещения окружающей среды.

Регулятор « SENS » регулирует чувствительность в зависимости от дальности и объема желаемого объекта. На животных датчик реагировать не будет.

Правильное расположение — залог эффективной работы

При выборе места расположения следует подбирать датчики с подходящим углом раскрыва диаграммы, учитывать пребывание животных. Необходимо выбрать пути прокладки закрытые, то есть максимально ограничить свободный доступ.

Прочитав статью с параметрами и критериями, которые обязательно нужно учитывать при приобретение, можно самостоятельно выбрать необходимую модель датчика. Энергосберегающая функция устройств основная, но далеко не единственная.

Любительский вариант применения — это способ уличного освещения и защиты с помощью всепогодного прожектора. Для этой цели создаются специальные светодиодные прожекторы с датчиком движения.

Таким простым способом можно получить постоянное и удобное уличное освещение территории и обеспечить защиту имуществу. Подведя итоги, можно сказать, что уличные светодиодные прожекторы с датчиком движения необходимая вещь в современно оборудование любого дома, при этом они легко и быстро монтируются на любую поверхность без помощи специалиста.

Подведем итог

В завершение — рекомендации от специалистов относительно правильной установки: Не нужно устанавливать уличные датчики возле деревьев и кустов, потому, что эти объекты могут препятствовать правильному и точному выявлению движения объекта.

Устройство необходимо направлять именно в ту зону, выявление движения в которой должно служить сигналом для автоматического включения света и освещения территории.

Поддерживать уличные датчики в постоянной чистоте, поскольку любые загрязнения отрицательно влияют на работу и негативно сказываются на радиусе действия.

Сводить к минимуму воздействие излучений, которые могут привлечь ложное включение и срабатывание устройства.

Охранная сигнализация с датчиком движения в Балашихе

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Санкт-Петербург

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из

В наличии. Доставка из Москва

В наличии. Доставка из Санкт-Петербург

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из

В наличии. Доставка из

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Санкт-Петербург

В наличии. Доставка из Москва

В наличии. Доставка из Москва

В наличии. Доставка из Санкт-Петербург

В наличии. Доставка из Москва

Цена на охранная сигнализация с датчиком движения в магазинах Балашихе

На сайте можно выбрать и приобрести охранная сигнализация с датчиком движения по доступной цене. Ознакомится с техническими характеристиками, посмотреть детальные фотографии, почитать отзывы и сравнить цены в Балашихе. Купить охранная сигнализация с датчиком движения недорого (в том числе в кредит) просто! Вам достаточно перейти на понравившееся предложение от интернет-магазина, ознакомиться с условиями оплаты и оставить заявку на доставку в Балашихе.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
