Датчик СМК что это такое?

Конференции

Извещатели являются неотъемлемой частью системы охранной сигнализации и контроля доступа (СКУД). Их размещают на объектах так, чтобы обеспечить защиту от несанкционированного проникновения или взлома, а также фиксировать нарушения и передавать их на центральный пульт или панель управления. К наиболее востребованным типам извещателей относится извещатель магнитоконтактный (СМК). Его просто устанавливать, он устойчив к температурным и иным воздействиям, стабильно работает в любых условиях. В системах безопасности извещатель СМК часто называют датчиком открывания/закрывания дверей, хотя он может также применяться для контроля положения окон, ящиков стола и других объектов. Контакты такого устройства замыкаются бесшумно, благодаря чему возможно применение в тревожных кнопках системы сигнализации.

Что такое извещатель СМК

Охранный магнитоконтактный извещатель — это устройство, которое устанавливают на двери с целью контроля их положения и защиты от несанкционированного проникновения на объект. При изменении магнитного поля он формирует извещение о попытке несанкционированного проникновения и отправляет его на контрольно-приемный пульт. Принцип действия датчика СМК основан на свойствах ферромагнитных сплавов притягивать к себе железо и другие материалы той же категории. Основой датчика является герметичный магнитоуправляемый контакт («геркон»). Для защиты, например, дверного проема извещатель устанавливается следующим образом:

  • магнитную часть — на полотнище двери;
  • электронный блок («геркон») — на дверной коробке.

Монтаж проводится таким образом, чтобы при полном закрывании двери магнит своим полем замыкал контакты. При открывании они размыкаются, что приводит к срабатыванию датчика. С помощью магнитоконтактных извещателей могут контролироваться не только двери, но и другие запирающиеся конструкции: люки, ворота, роллеты, окна и т. п. При установке датчиков СМК следует помнить, что не все их типы являются универсальными. Например, для стальных запирающихся конструкций разработаны специальные типы магнитоконтактных извещателей.

Особенности извещателей СМК

Конструкция. Извещатель СМК состоит из двух блоков — подвижного магнитного и неподвижного электронного. Двойной слой изоляции, которым защищено устройство, позволяет исключить ложные срабатывания. Именно принцип построения датчика является основой его высокой надежности. Исполнительный элемент («геркон») имеет очень простую конструкцию. В нем совмещаются две системы, магнитная и контактная, которые герметично запаяны в стеклянную колбу, наполненную инертным газом — азотом. Это обеспечивает стабильные параметры датчика, его независимость от внешних климатических условий, износоустойчивость и долговечность. Контакты изготовлены из магнитомягкого материала и соответствуют определенным функциональным требованиям:

  • расстояние, на котором срабатывает датчик, должно быть таким, чтобы исключить несанкционированное проникновение через контролируемую конструкцию, хищение охраняемого предмета или подмену частей СМК без включения тревожного сигнала;
  • расстояние восстановления должно быть таким, чтобы исключить ложное срабатывание, а относительное смещение (несоосность) блоков по отношению друг к другу не должно прекращать работу устройства.

Программирование. Извещатель СМК подключается к двухпроводной адресной линии, по которой осуществляется обмен данными и подается питание. Адресный код устройства устанавливают при программировании АПКП. Серийный номер извещателя записан в его памяти и заносится в базу данных с помощью программы «Конфигуратор». Процедура программирования устройства осуществляется согласно алгоритму, описанному в соответствующем руководстве. Активация проводится кратковременным замыканием джампера, что подтверждается однократным миганием красного индикатора. Параметры метки и адрес извещателя СМК задаются так, как это указано в руководстве. После удачного программирования красный индикатор дважды мигнет.

Монтаж. Магнитоконтактный извещатель и шлейф сигнализации монтируются на поверхность охраняемой конструкции со стороны помещения. Управляющий блок обычно крепится на подвижной части (форточке, крышке, дверном полотне), а исполнительный — на стационарной (корпусе, раме, коробке проема). Элементы извещателя обязательно изолируются от монтажной поверхности специальной диэлектрической прокладкой. Этот способ установки является открытым, он наиболее распространен в системах охранной сигнализации. Если возникает необходимость в скрытом размещении устройства, следует выбрать специальные извещатели с цилиндрическим корпусом. Такой тип монтажа выбирается в тех случаях, когда принципиально важно не нарушить интерьер помещения, например при эксклюзивном дизайне здания или его исторической и культурной ценности. Тем не менее скрытая установка имеет определенный недостаток: чтобы датчик четко срабатывал, необходимо точно соблюсти соосность торцов. Их отклонение друг от друга не должно превышать а это требует очень высокой квалификации мастера, осуществляющего монтаж.

Варианты установки

Магнитоконтактные датчики (извещатели СМК), как правило, монтируются по одному на каждый блокируемый элемент. При этом выбирается открытый или скрытый способ монтажа, в зависимости от материала конструкции и особых требований заказчика. При наличии обоснований, указанных в проекте или акте обследования, на каждый элемент может устанавливаться два датчика, а также использоваться вариант «защита от саботажа». Общее количество извещателей СМК, способ установки каждого из них, необходимость особого монтажа обязательно указываются в задании на проектирование. Установка датчика, независимо от материала конструкции, осуществляется в верхней части блокируемого элемента. Расстояние от вертикальной или горизонтальной линии раствора не должно превышать 200 мм. Если крепление в верхней части невозможно, допускается установка на боковых частях, противоположных дверным и оконным петлям. При выборе способа монтажа учитывается материал блокируемой конструкции.

Металлические двери. Сталь, из которой изготавливают такие конструкции, является магнитным материалом, проводящим электрический ток. Поэтому для обеспечения стабильной работы датчика между его магнитосодержащим узлом и металлической поверхностью двери обязательно устанавливаются изолирующие прокладки толщиной Материалами обычно являются гетинакс, текстолит, дерево или эбонит. Если выбран скрытый способ монтажа, конструкция прячется внутрь. При открытой установке крепление осуществляется с помощью винтов.

Деревянные двери. Древесина не обладает магнитными и электрическими свойствами, как металл. Поэтому для монтажа на деревянную дверь не требуется предварительное крепление изолирующей прокладки. Во всем остальном процесс установки охранного магнитоконтактного извещателя схож с тем, который осуществляется при работе с металлическими запирающими конструкциями. Возможны скрытый и открытый способы монтажа. В последнем случае для крепления блоков датчика используются специальные шурупы по дереву.

Окна ПВХ. В отличие от дверей, оконные металлопластиковые конструкции предусматривают только открытый способ монтажа. Поэтому элементы магнитоконтактного датчика устанавливают так, чтобы они были как можно меньше заметны на окне. Крепление к стеклу осуществляется с помощью специального клея, к металлической поверхности — винтами. Если датчики будут устанавливаться на нескольких окнах, с целью соблюдения правил технической эстетики они должны крепиться на одном и том же расстоянии от вертикальной и горизонтальной линии раствора.

Предложение компании

Компания «ЮНИТЕСТ» предлагает магнитоконтактные извещатели собственного производства для защиты оконных и дверных проемов от несанкционированного проникновения и взлома. Датчики были разработаны в комплекте с системами охранно-пожарной сигнализации, хорошо сочетаются с другими контролирующими устройствами того же производства, например с адресными пожарными извещателями различных типов, устройствами дистанционного пуска и управления и т. п. Оба типа датчиков рассчитаны на работу в температурном диапазоне −30. +50 °С, имеют класс защиты IP65 (пылевлагонепроницаемость), могут работать в условиях, которые по ГОСТ классифицируются как «промышленные». Исполнение № 1 имеет длину кабеля 200 мм, № 2 — 1500 мм. Информационное сообщение, отсылающееся на АПКП, имеет три формата: «Тревога», «Норма», «Отсутствует связь». Масса извещателя, независимо от исполнения, не превышает 20 г.

  • «Юнитроник 496М». В системе используется адресный магнитоконтактный датчик МАКС-СМК в исполнениях 1 и 2. Его основное назначение — контролировать закрытое состояние двери, окна, клапана, створки, люка и т. п. При передаче сообщения на АПКП датчик также передает свой адресный код. Это дает возможность быстро реагировать на взлом и оперативно принимать нужные меры. Магнитоконтактный извещатель МАКС-СМК в исполнении 2 отличается удлиненным кабелем, что облегчает его монтаж и подключение к адресной линии, а также дает возможность установить коммутационную коробку в месте, скрытом от глаз.
  • «Минитроник А32М». Для этой охранно-пожарной системы разработан магнитоконтактный извещатель А16-СМК. Он подключается аналогично МАКС-СМК к двухканальной адресной линии. Последняя обеспечивает двусторонний обмен информацией и подачу питания. Извещатель контролирует текущее положение запирающей конструкции и отправляет данные на АПКП. А16-СМК совместим также с системой охранно-пожарной сигнализации «Юнитроник А32».

Чтобы узнать, где купить датчики СМК и другую продукцию производства «ЮНИТЕСТ», обращайтесь к нашему консультанту. Вы можете задать ему вопрос в онлайн-чате или позвонить по указанному телефону. Обращаем внимание: компания «ЮНИТЕСТ» также предлагает услуги по проектированию и внедрению систем «Юнитроник 496М» и «Минитроник 32М». Мы осуществляем проекты любого объема и сложности.

Магнитоконтактный извещатель (геркон) ключевой элемент системы охранной сигнализации

Любая система охранной сигнализации, обеспечивающая наблюдение за доступом в обязательном порядке имеет в своей конструкции магнитоконтактный извещатель. Этот элемент дает возможность без каких-либо усилий наблюдать за ситуацией с дверями, окнами, кран-балками, шлагбаумами и иными подвижными элементами объектов под наблюдением. Начало использования извещателя датируется 1940-ми годами. Именно в это время стали широко производить контакты с магнито-управлением, которые придумали помещать в герметичный корпус. В течение всего последующего времени извещатель продолжал оставаться востребованным. Альтернативное обозначение этого компонента «геркон», это название объединяет два слова — герметичный и контакт, упоминая основную деталь датчика.

  1. Сфера применения
  2. Плюсы и минусы
  3. Конструкция извещателя
  4. Принцип действия
  5. Пять самых распространенных моделей герконов
  6. Советы по подбору системы

Сфера применения

Датчики с магнитными контактами весьма широко используются в системах безопасности и автоматике. Эти изделия способны функционировать при любой температуре, на них не оказывает какого-либо воздействия внешняя среда, они не страдают от грязи и пыли, присутствующей в атмосфере. Так как рабочие контакты находятся внутри инертной среды, которая надежно изолирована, сдетонировать они не могут.

Датчики магнитоконтактные нередко присутствуют внутри автоматизированных комплексов, там они решают задачи по отслеживанию расстояния перемещения объекта, уровня жидкости и конечных выключателей. Иначе говоря, компания может относиться к любой сфере промышленности, но такие датчики ей все равно понадобятся в том случае, если у нее имеются автоматические устройства.

Описываемые элементы зачастую на практике воспринимаются как предназначенные для отслеживания открывания и закрывания дверей, однако на самом деле они могут фиксировать и состояние окон, ящиков бюро, несгораемых шкафов, сейфов и иных аналогичных объектов. Так как контакты внутри этих устройств замыкаются совершенно без звука, их можно устанавливать в педали и кнопки стационарного типа, предназначенные для подачи сигнала тревоги, также они подойдут для слежения за стеклом, чтобы просигнализировать, если оно было разбито.

Плюсы и минусы

Извещатель магнитоконтактный имеет ряд преимуществ по сравнению с иными видами датчиков охранного назначения. Он бюджетный по стоимости, несложен по конструкции безотказен и обычно служит весьма долго. Коммутируемые контакты располагаются в среде, которая состоит из инертных газов, а окружает эту среду герметичная капсула из стекла. Вследствие этого датчик можно устанавливать внутри пространства, где существует угрозы взрыва либо присутствуют химические реактивы. Поверхность контактов состоит из родия или золота, слой которых достаточно велик, чтобы извещатель функционировал безотказно и медленно изнашивался. Диапазон допустимых температур от 50 градусов ниже нуля до 50 градусов выше нуля. Разработчики сделали гальванически развязанными коммутируемые и управляющие цепи.

Минус данного датчика — то, что его контакты издают слышимый дребезжащий звук, это устраняется благодаря наличию фильтров. Магнитные поля значительной силы, находящиеся извне, воздействуют на датчики, избежать их эффекта можно, выполнив экранирование.

Конструкция извещателя

Извещатели магнитоконтактные могут иметь три типа контактов, а именно переключающийся, нормально замкнутый, а также нормально разомкнутый. Герконы подразделяются на смоченные и сухие. Смачивание осуществляется с помощью ртути, это дает возможность устранить дребезжащий звук, а если изделия сухие, то они располагаются в газовой среде, при этом таким газом в стандартном случае является азот. У части герконов внутри колбы вакуум, это делается с целью увеличить показатели коммутируемого напряжения.

Датчик включает два составных элемента, в первом располагается постоянный магнит, который в некоторых случаях может быть также электромагнитом, в то же время внутри второго находится геркон, оснащенный выводами контактов. Если датчик имеет охранное назначение, то электромагнит внутри него не применяется. Контактная система по своей конструкции является баллоном из стекла, внутри которого находятся две пружины с перекрывающимися концами, среда вокруг них — инертный газ. Количества пластин будет равно трем, если речь идет о перекидном герконе. Дистанция от одной контактной площадки до другой держится в пределах от трехсот до пятисот микрон. Смыкание контактов происходит под воздействием магнитного поля. Пружина обладает настолько небольшим изгибом, что ее ослабления не наблюдается, из-за этого количество ее переключений может достигать десять миллиардов. Инертный газ уберегает контакты от воздействия искр и коррозии.

Датчики подразделяются на врезные и накладные. Экраны, которые являются магнитно непроницаемыми, служат для защиты от нарушителей. Такие экраны требуются, чтобы на геркон не оказал влияние магнит, располагающийся извне.

Врезной геркон для установки в деревянный проем

Устройства для окон и дверей могут относиться к магнито пассивным либо к магнитоактивным. Датчики подразделяются на два типа по пригодности к установке на тех или иных окнах и дверях. Первый тип обладает магнитами меньшей силы и сравнительно невелик по размерам. Устройства такого типа устанавливают на объектах, выполненных из алюминия или дерева либо же иных материалов, лишенных магнитных свойств. Устройства второго типа существенно крупнее, и у них мощные магниты, они рассчитаны на двери из металлов с магнитными свойствами. Внутри системы беспроводного типа применяются исключительно адресные извещатели магнитоконтактные, оснащенные радиомодулем.

Блок с магнитом, который служит задающим элементом датчика, находится внутри подвижной части объекта, который отслеживается (к примеру, в самой двери), а исполнительный модуль располагается внутри неподвижной части конструкции, к примеру, внутри дверного косяка. Чтобы устройство работало стандартным образом, требуется, чтобы его компоненты находились друг напротив друга.

Принцип действия

Принцип, на котором базируется функционирование извещателя магнитоконтактного — это способность магнита воздействовать на железо и иные магнитные металлы. Если дистанция между магнитом и контактами сокращается до определенной величина, то на них начинает оказывать влияние магнитная сила, в результате чего они либо сходятся, либо расходятся. Какой процесс имеет место, определяется конструкцией извещателя. Если же магнит удаляется на определенное расстояние, то процесс сменяется на противоположный. Контакты помещается внутри колбы из стекла и совмещают свойства магнитопровода, пружины и токопровода. При возрастании дистанции происходит уменьшение энергии магнитного поля в геометрической прогрессии. Поэтому если такое расстояние между герконом и магнитом возрастет, поскольку дверь оказалась чуть открыта, то энергия магнитного поля существенно снизится, в результате чего она не будет в состоянии удерживать контакты вмести, и они разойдутся.

На видео: Как работает геркон? Как подключается?

Пять самых распространенных моделей герконов

  • ИО 102-20 — это точечная модель, ее применяют, чтобы отслеживать положение ангарных ворот, контейнеров и иных объектов в плане их закрывания/открывания либо передвижение, об имевшем место событии поступает сигнал на панель контроля. Модель также можно применять в качестве концевого выключателя.
  • Извещатели ИО 102-20 А2П ИБ, которые обладают маркировкой ОЕхiaIIBТ6Х устаналиваются внутри пространств, где существует опасность детонации, ихподключение производится посредством особой искробезопасной линии.
  • ИО102-11М (СМК-3М) — это модель, которая рассчитана на установку внутри дверей и окон, они применяется в ловушечных устройствах, которые направляют сигнал на панель охраны. Замыкание контактов происходит, когда дистанция между элементами датчика не превышает 6 миллиметров, а размыкание наблюдается, когда этот показатель превышает 25 миллиметров. Сила тока до полуампера, а напряжение — до ста вольт.
  • ИО-102-55 «Кенар» — это модель точечного типа, которая рассчитана на отслеживание того, была ли открыта дверь из алюминия или дерева либо иного аналогичного материала, в изделие встроена система, уберегающая его от саботажа. Контакты размыкаются при расстоянии 12 миллиметров, размыкаются при дистанции 45 миллиметров. Коммутируемая сила тока — 50 миллиампер, напряжения — 50вольт. Нормально-замкнутые контакты.
  • ИО 102 2 — это устройство-геркон относится к кнопочным. Как магнит, так и геркон располагаются внутри того же корпуса, благодаря чему монтаж аппарата сравнительно несложен.
  • EWD1 Eldes — это адресный магнитоконтактный извещатель, относимый к беспроводным, он функционирует аналогично прочим аппаратам, отслеживающим открывание/закрывание, его особенность в том, что тревожный сигнал он передает с помощью радиоволн. Чтобы определить адрес, необходимо отправить смску. Кроме того, на корпусе устройства присутствует тревожная кнопка. Диапазон частоты радиоволн — 866–869 мегагерц. Изделий способно работать автономно полтора года. Внутри закрытого пространства оно способно посылать радиосигнал на 30 метров, а на улице — на полтораста метра. Способен взаимодействовать с устройствами ELDES Wireless.
Читать еще:  Функциональные возможности датчика удара Starline A91

Советы по подбору системы

Решение по приобретению того или иного магнитоконтактного извещателя принимается с учетом нужд будущего пользователя из соображение безопасности. Так как датчики могут негативно сказаться на дизайне двери, их можно убрать внутрь как самой двери, так и ее косяка. С этой целью применяют извещатели врезные цилиндрической конфигурации. Если же система безопасности значительная по масштабам и весьма разветвленная, то имеет смысл использовать обладающие индикатором состояния датчики накладного типа. Если устройства размещаются только на определенный период либо существуют соображения неизменности интерьера, желательно ставить извещатели беспроводного типа. Число сенсоров может быть различным, оно определяется параметрами объекта, состояние которого отслеживается. Если люк либо дверь под наблюдением можно отогнуть, то аппараты нужно располагать либо на расстоянии 20 сантиметров друг от друга либо в комбинации с устройствами, отслеживающими вибрации. Если же они монтируются на изделия из металла, то с целью уменьшить рассеяние магнитного поля, имеет смысл создать зазор, который бы отделял магнит от прочего металла конструкции.

На видео: Обзор геркона с Aliexpress.

Датчик СМК что это такое?

Сделано
в России

Извещатель магнитоконтактный С2000-СМК

  • Код товара 6802516
  • Артикул С2000-СМК
  • Производитель Болид

Сделано
в России

Извещатель магнитоконтактный С2000-СМК Эстет

  • Код товара 1102274
  • Артикул С2000-СМК Эстет
  • Производитель Болид

Сделано
в России

С этим покупают Посмотреть

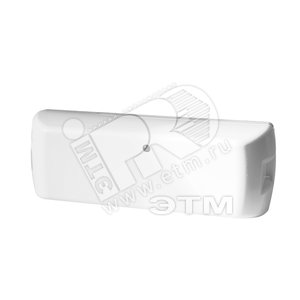

Извещатель магнитоконтактный адресно-аналоговый радиоканальный ВЭРС СМК-Р (ВЭРС СМК-Р)
