Электропроводка по правилам пожарной безопасности

Требования пожарной безопасности к электропроводкам в свете нового Федерального закона № 123-ФЗ

Электропроводки и кабельные линии традиционно являются самыми пожароопасными видами электроустановок. В 2008 г. в России они стали причиной 25 698 пожаров (64,2% от общего числа пожаров из-за неисправных электроустановок), прямой ущерб составил 3 471 698 тыс. руб. (80%), количество погибших людей — 773 человека (41,3%).

Г.И. Смелков
Доктор технических наук, профессор, заслуженный деятель науки РФ

Д.И. Рябиков
Начальник отдела пожарной безопасности электрических изделий ФГУ ВНИИПО МЧС России

Наибольшее количество пожаров из-за кабельных изделий происходит в жилом секторе (см. таблицу), там же зафиксировано и наибольшее количество погибших людей. Количество пожаров, возникших по тем же причинам, на промышленных объектах на порядок меньше, однако прямой ущерб от них существенно выше (около 580 млн руб.).

Электропроводки и «Технический регламент о требованиях пожарной безопасности»

Во вступившем в действие 1 мая 2009 г. Федеральном законе № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» несколько статей посвящены электропроводкам, при этом ряд требований объединен с требованиями к другим видам электроустановок. Учитывая важность вышеупомянутого нормативного документа, в данной публикации приводится обзор требований к электропроводкам со ссылками на конкретные статьи Технического регламента.

«1. Электроустановки зданий, сооружений и строений [следовательно, и электропроводки — прим. авт.] должны соответствовать классу пожаровзрывоопасной зоны, в которой они установлены, а также категории и группе горючей смеси.

2. Кабели и провода систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации; аварийной вентиляции и противодымной защиты; автоматического пожаротушения; внутреннего противопожарного водопровода; лифтов для транспортирования пожарных подразделений пожарной охраны в зданиях, сооружениях и строениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.

3. Кабели от трансформаторных подстанций резервных источников питания до вводно-распре-делительных устройств должны прокладываться в раздельных огнестойких каналах или иметь огнезащиту.

6. Разводка кабелей и проводов от поэтажных распределительных щитков до помещений должна осуществляться в каналах из негорючих строительных конструкций или погонажной арматуре, соответствующей требованиям пожарной безопасности.

7. Горизонтальные и вертикальные каналы для прокладки электрокабелей и проводов в зданиях, сооружениях и строениях должны иметь защиту от распространения пожара. В местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций.

8. Кабели, прокладываемые открыто, должны быть не распространяющими горение». Пояснение. Последнее требование о снижении горючести кабелей и кабельных линий, способное существенно уменьшить количество, масштабы и потери от пожаров, вполне очевидно. Оно является самым важным и распространяется на все объекты вне зависимости от их принадлежности, социального статуса, формы собственности и т.п.

Это новое требование. Раньше мы не могли писать такие требования применительно ко всем объектам. В нашей стране ощущался острый дефицит кабелей пониженной горючести. В настоящее время предприятиями, входящими в состав Ассоциации производителей кабельной продукции, выпускаются кабели нового поколения с улучшенными показателями пожарной безопасности. Наибольшее распространение получили кабели на основе поливинил-хлоридных композиций с низким выделением дыма и хлористого водорода (кабели исполнения «нг-LS»), не распространяющие горение при групповой прокладке, кабели с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов (кабели исполнения «нг-HF»), а также кабели огнестойкого исполнения (кабели типа «нг-FRLS» и «нг-FRHF»). Эти кабели в полной мере отвечают современным требованиям по показателям пожарной безопасности, нормированным международным стандартам МЭК и гармонизированным документам Европейского комитета по стандартизации CENELEC. «13. Правила применения электрооборудования в зависимости от степени его взрывопожарной и пожарной опасности в зданиях, сооружениях и строениях различного назначения, а также показатели пожарной опасности электрооборудования и методы их определения устанавливаются федеральными законами о технических регламентах для данной продукции и (или) нормативными документами по пожарной безопасности».

Пояснение. В соответствии с ГОСТ Р 50571.1-93 термин «электрооборудование» полностью распространяется и на кабельные изделия. Показатели пожарной опасности кабельных изделий изложены в новом ГОСТ Р 53315-2009 «Кабельные изделии. Требования пожарной безопасности», вступающем в действие 1 января 2010 г.

К нормативным документам по пожарной безопасности относятся национальные стандарты (ГОСТ Р) и своды правил (СП), содержащие требования пожарной безопасности (нормы и правила).

Статья 142: «4. Электротехническая продукция должна быть стойкой к возникновению и распространению горения при аварийных режимах работы (коротком замыкании, перегрузках)». Статья 143: «1. Электрооборудование должно быть стойким к возникновению и распространению горения».

Пояснение. Требования этих пунктов в определенной степени повторяют и дополняют друг друга как в части требований к электротехнической продукции, так и в части требований к электрооборудованию. В то же время они близки к требованию п. 8 ст. 82 (в части кабельных линий и электропроводок). Читая о «стойкости к возникновению и распространению горения» невольно задаешься вопросом: а нельзя ли дать более конкретную, инженерную оценку этой «стойкости»? В определенной степени ответ содержится в следующей статье.

Статья 143: «2. Вероятность возникновения пожара в электрооборудовании не должна превышать одну миллионную в год». Пояснение: Процессы возникновения аварийных режимов в электроустановках носят случайный (стохастический) характер. Такой же случайный характер носят и процессы возгорания кабельных изделий при этих аварийных режимах. Поэтому факт подтверждения на уровне федерального закона легитимности использования вероятностных методов при оценке пожарной опасности электрооборудования создает реальную базу для дальнейшего развития, совершенствования и применения этих методов (в том числе и в направлении определения вероятности возгорания электропроводок и возможности распространения горения по кабельным изделиям).

«1. Подтверждение соответствия продукции требованиям пожарной безопасности осуществляется по схемам обязательного подтверждения соответствия требованиям пожарной безопасности (далее — схемы), каждая из которых представляет собой полный набор операций и условий их выполнения. Схемы могут включать в себя одну или несколько операций, результаты которых необходимы для подтверждения соответствия продукции установленным требованиям.

7. Схемы. применяются. для подтверждения соответствия требованиям пожарной безопасности:

12) средств огнезащиты;

13) . кабельных проходок, кабельных коробов, каналов и труб из полимерных материалов для прокладки кабелей. ;

16) . электрических кабелей». Пояснение. Ранее в стране существовал перечень продукции, подлежащей обязательной сертификации на пожарную безопасность, который разрабатывался в МЧС России и согласовывался с Госстандартом. Теперь этот перечень прописан в статье 146 Технического регламента. Указанная в ней продукция, либо в связи с ее особой пожарной опасностью (электрические кабели, короба и т.п.), либо в связи с использованием в качестве средств пассивной противопожарной защиты (огнезащитные кабельные покрытия, кабельные проходки и т.п.) подлежит обязательной сертификации.

Необходимо отметить, что Технический регламент устанавливает общие требования пожарной безопасности к электропроводкам. В развитие данного закона разработаны ряд национальных стандартов и сводов правил, направленных на обеспечение пожарной безопасности электрооборудования, в том числе и кабельных изделий.

Источник: Журнал «Системы безопасности» #5, 2009

Как обеспечить пожарную безопасность в электроустановках

По статистике, приводимой ГУ МЧС России по г. Москве, 31,5 % всех пожаров в столице, — а это более 1600 случаев в год, — вызываются нарушениями правил устройства и эксплуатации электрооборудования. На промышленных предприятиях такие пожары, нанося крупный материальный ущерб, имеют весьма ощутимые экономические последствия для всего производства.

Рис. 1. Система пожаротушения блочного трансформатора

Требования пожарной безопасности к электроустановкам зданий и сооружений

Обеспечение пожарной безопасности в электроустановках должно вестись по двум основным направлениям:

· предотвращение возникновения пожара;

· эффективное тушение очага возгорания при его возникновении.

Согласно пункту 1.7.18 Правил технической эксплуатации электроустановок потребителей, утвержденных приказом Минэнерго России от 13 января 2003 года № 6, пожарная безопасность любых электроустановок, а также помещений, сооружений и зданий, в которых они находятся, должна соответствовать актуальным на текущий момент требованиям пожарной безопасности. В первую очередь такие требования содержатся в статье 82 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее — Технически регламент), но также их можно найти в следующих документах:

· «Правила устройства электроустановок (ПУЭ)». Действуют как отдельные разделы и главы двух последних изданий: 6-го — введено 1 ноября 2003 года, и 7-го — введено частями: 1 января и 1 сентября 2003 года и 20 декабря 2017 года (см. табл. 1 ниже).

· Свод правил «СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».

· Свод правил «СП 9.13130.2009. Техника пожарная. Огнетушители. Требования к эксплуатации».

· Свод правил «СП 112.13330.2011. Пожарная безопасность зданий и сооружений. Актуализированная редакция СНиП 21-01-97*».

· Свод правил «СП 56.13330.2011. Производственные здания. Актуализированная редакция СНиП 31-03-2001».

· Свод правил «СП 118.13330.2012*. Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009».

· Свод правил «СП 44.13330.2011. Административные и бытовые здания. Актуализированная редакция СНиП 2.09.04-87»

· Строительные нормы и правила «СНиП 31-04-2001. Складские здания».

· Приказ Минтруда России от 24 июля 2013 года № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок».

· Приказ Минэнерго России от 13 сентября 2018 года № 757 «Об утверждении Правил переключений в электроустановках».

· Межгосударственный стандарт «ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности».

· Национальный стандарт «ГОСТ Р 53316-2009. Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания».

· Национальный стандарт «ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009. Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки».

· Письмо МЧС России от 20 сентября 2010 года № 12-4-02-5294ф «О применении кабельной продукции».

· Письмо МЧС России от 20 марта 2013 года № 19-2-4-1165 «О рассмотрении обращения».

Таблица 1. Содержание ПУЭ, действующих как отдельные разделы и главы шестого и седьмого изданий

Предотвращение пожара на электроустановках

Большинство возгораний на электроустановках происходит, как уже говорилось, из-за их неправильного устройства, монтажа и эксплуатации. Основными причинами возникновения пожаров на электроустановках по статистике являются:

· перегрузка обмоток, проводов и кабелей;

· перегрев горючих веществ или материалов, оставленных вблизи электроустановок;

· искрение и электрическая дуга;

· нагрев строительных конструкций при переходе на них напряжения.

Именно поэтому важнейшим элементом обеспечения пожарной безопасности является обучение всех сотрудников противопожарным мерам и определенным правилам поведения в случае возникновения пожара, но в особенности — это относится к специализированному персоналу.

Согласно приказу Минтруда России от 24 июля 2013 года № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», электротехнологический персонал, в зависимости от его принадлежности к той или иной группе по электробезопасности, в объеме занимаемой должности должен знать Правила:

· технической эксплуатации электрооборудования;

· пользования и испытаний средств защиты;

· устройства электроустановок и пожарной безопасности.

Результаты проведения проверки знаний сотрудников оформляются в Удостоверении и Протоколе о проверке знаний правил работы в электроустановках, формы которых утверждеы Приказом № 328н (Приложения № 2 и № 4 соответственно). Так, шестая страница Удостоверения и раздел «Результаты проверки знаний» Протокола содержат информацию о знаниях нормативно-технической документации по пожарной безопасности.

Работы в электроустановках с применением противопожарных мер могут проводиться только обученным персоналом:

1) по письменному разовому распоряжению (сроком действия один рабочий день/смена). Например, перед выполнением работ на кабельных линиях в туннелях такое разрешение необходимо получить одновременно от руководства организации, местного органа власти и владельца коммуникаций. При этом перед огневыми работами противопожарная автоматика в них должна быть переведена с автоматического на дистанционное управление, а на ключе управления должен быть вывешен плакат «Не включать! Работают люди». Во время прожигания кабелей предписывается использовать щитки из огнеупорного материала, газовые баллоны емкостью не более 5 л., светильники напряжением не более 12 В, принудительную вентиляцию для вытеснения газов, а находиться людям можно только на участках между двумя открытыми люками (дверьми) с предупреждающими знаками и ограждениями.

2) с оформлением наряда-допуска (на срок до 15 календарных дней со дня начала работы с возможностью однократного продления). При заполнении лицевой стороны наряда-допуска для работы в электроустановках в строке «Отдельные указания» приводятся дополнительные меры, обеспечивающие пожарную безопасность, например, проверка воздуха в помещении на отсутствие водорода и/или установка ограждений.

Еще на этапе проектирования электроустановок, необходимо соблюдать установленные правила. В письмах МЧС России № 12-4-02-5294ф и № 19-2-4-1165 подчеркивается, что обеспечение работоспособности кабельных линий может быть подтверждено расчетом, которым необходимо показать, что время эвакуации людей в безопасную зону будет менее времени отказа кабельной продукции в результате воздействия факторов пожара (тепла, пламени), которые могут возникнуть на путях прокладки кабельной трассы. Выбор конкретных марок кабельной продукции для прокладки осуществляется организацией-проектировщиком либо организацией, выполняющей работы по ее монтажу, на основании имеющихся сертификатов соответствия продукции требованиям Технического регламента о требованиях пожарной безопасности.

Для снижения вероятности возникновения пожара, электроустановки должны монтироваться и эксплуатироваться в строгом соответствии с правилами устройства и правилами технической эксплуатации. Все электродвигатели, проводки, системы управления, защитное оборудование — должны иметь аппараты защиты от перегрузоук и токов короткого замыкания. Электроустановки должны быть обесточены во всех помещениях, которые закрываются и не имеют контроля со стороны персонала после окончания рабочего дня. Исключение составляют специальные электроустановки, предназначенные для работы круглые стуки.

При эксплуатации электроустановок недопустимо использовать их в условиях, не соответствующих инструкции. Также запрещено использование неисправных электроустановок и применение кустарных методов ремонта, например, самодельных предохранителей для защиты от короткого замыкания.

Соблюдение правил техники безопасности кратно снижает риски возникновение возгорания.

Автоматическое пожаротушение электроустановок и электрооборудования

При тушении пожара в электроустановках, находящихся под напряжением, особенно высока вероятность поражения персонала электрическим током, поэтому для целого ряда помещений предусмотрена обязательная установка автоматических систем и установок пожаротушения (АУПТ). В число таких объектов входят помещения с электрошкафами и электрощитами, серверные, складские помещения, помещения электростанций, контрольно-диспетчерских пунктов и др. Кроме того, автоматические системы пожаротушения обязательны для предприятий, где отключение напряжения может привести к нарушению производственного цикла или значительному материальному и информационному ущербу.

Применение различных типов АУПТ для тушения электрооборудования, находящегося под напряжением, регламентирует СП 5.13130.2009. Так, согласно этому своду правил, для тушения пожаров на электроустановках разрешается использовать автоматические установки порошкового, газового (см. рис. 2) и аэрозольного (см. рис. 3) типа. Также можно применять установки тушения пожаров тонкораспыленной водой, но только для тех случаев, когда напряжение электроустановки не выше указанного в технической документации для данного вида системы пожаротушения.

Пункт 1.7.20 Правил технической эксплуатации электроустановок потребителей гласит, что также электроустановки в обязательном порядке должны быть укомплектованы первичными средствами пожаротушения. В большинстве случаев для борьбы с возгораниями на электроустановках используют газовые (углекислотные) и порошковые огнетушители.

Рис. 4. Тушение пожара в ячейке трансформатора КТП-10 (0,4 кВ) по допуску

Электроустановки, находящиеся под напряжением до 0,4 кВт, разрешается тушить с помощью имеющихся в наличии первичных огнетушащих средств и без отключения питания, поскольку в некоторых случаях полное снятие напряжения может привести к нарушениям технологии производства предприятия (см. рис. 4).

Статьей 4.1.19 свода правил СП 9.13130.2009 запрещено применение водных огнетушителей для пожаротушения в электроустановках, но для ликвидации возгораний установок под напряжением до 1000В разрешается использовать водные или водно-эмульсионные огнетушители с тонкораспыленными струями и прошедшие испытания на электробезопасность согласно требованиям ГОСТ. Тушить пожар таким огнетушителем можно только с расстояния не менее 5 метров.

Итак, эффективную борьбу с возможными возгораниями на объектах с электроустановками должны обеспечивать грамотно спроектированные и смонтированные автоматические системы пожаротушения (АУПТ). Каждый отдельный случай требует индивидуального решения, учитывающего особенности защищаемых объектов и требования нормативных — технических, ведомственных и отраслевых — документов. Кроме того, недостаточно просто установить систему пожаротушения, необходимо организовать ее эффективную эксплуатацию и профессиональное техобслуживание.

Все эти задачи помогает успешно решать Альянс «Комплексная безопасность». Вот уже двадцать лет мы работам на рынке услуг в области пожарной безопасности, консультируем клиентов по всем вопросам ПБ, проводим квалифицированный осмотр объектов, проектируем и устанавливаем противопожарные системы любой сложности, следим за дальнейшей исправностью АУПТ, осуществляя по договору гарантийное и постгарантийное техническое обслуживание и ремонт — в том числе оборудования, ранее установленное сторонними организациями.

Читать еще:  Пожарная охрана: история, виды и задачи

Пожарная опасность электропроводок

Основные причины пожарной опасности электропроводок
По данным статистики, электропроводки являются наиболее пожароопасным видом электроустановок, так как на них приходится примерно 41% всех пожаров, связанных с электрооборудованием и электроустройствами.
Термин «пожарная опасность» электропроводок характеризует три основных пожароопасных проявления электрического тока:

  1. способность самой электропроводки в определенных аварийных ситуациях (короткое замыкание, перегрузка и т.п.) стать источником пожара (воспламенение собственной изоляции с последующим возгоранием поддерживающих конструктивных элементов);
  2. способность изоляции проводов распространять горение при зажигании от посторонних источников;
  3. способность образовывать в момент короткого замыкания расплавленные частицы проводниковых металлов.

Наиболее распространенными причинами пожарной опасности электропроводок являются перегрузки и короткие замыкания.
Перегрузка — вид аварийного режима, возникающего вследствие подключения к электропроводке потребителей, номинальный ток которых превышает допустимый (по условиям нагрева) для данного сечения проводника. При значи- тельной величине перегрузки продолжительность аварийного режима (до срабатывания защиты или перегорания жилы провода) может быть соизмерима с длительностью короткого замыкания.
Короткое замыкание — это не предусмотренное нормальными условиями работы замыкание токоведущих частей, подключенных к различным фазам или имеющих различные потенциалы (замыкание на землю, заземленные предметы и нулевые провода). Обычно в месте замыкания появляется некоторое переходное сопротивление, образованное неплотным контактом, значительной окисной пленкой, обугленной изоляцией и т.п. Такой вид замыкания называется неполным. В ряде случаев переходные сопротивления столь малы, что практически ими можно пренебречь. Такие замыкания называются металлическими. Опасность пожара при металлическом коротком замыкании и при загрубленной защите заключается в воспламенении изоляции в любом месте электропроводки из-за значительной величины тока короткого замыкания.
В противоположность металлическому, неполные короткие замыкания приводят к пожарам даже при правильно выбранной защите, так как сопротивление поврежденного участка, ограничивая ток, поддерживает его на уровне, недостаточном для срабатывания защиты. Неполные короткие замыкания часто возникают вследствие появления токов утечки.
Замыкание на землю может осуществляться непосредственно через землю или через заземленные предметы, например водопроводные трубы, систему отопления, металлические эстакады и т.п. Эти замыкания могут быть особо пожароопасными в том случае, когда образовавшийся контур заземления имеет большую протяженность и находится в зоне расположения легковоспламеняющихся материалов (склады, сельскохозяйственные помещения, нефтехранилища и т.п.). При этом пожарная опасность увеличивается, так как вследствие высокого сопротивления цепи замыкания ток ограничен и не вызывает срабатывания защиты.
Основной причиной возникновения коротких замыканий является нарушение изоляции токоведущих частей в процессе монтажа и эксплуатации, вызванных тепловым старением изоляционных материалов, перенапряжениями электросети, механическими повреждениями, воздействием агрессивной окружающей среды.
Тепловое старение изоляции наиболее часто возникает из-за перегрузки электросети токами, превышающими длительно допустимые для данного сечения проводника. Относительный срок службы изоляции определяется по эмпирическому («восьмиградусному») правилу, согласно которому повышение температуры проводника на 8°С снижает срок службы изоляции вдвое.
Старение изоляции характеризуется уменьшением ее эластичности и механической прочности. Следствием этого могут быть электрический пробой изоляции и повреждение электроустановки, а при наличии горючей изоляции и пожароопасной среды — пожар или взрыв.
Явления перегрузки возникают при неправильном расчете допустимого сечения токоведущих жил проводов или из-за дополнительного подключения непредусмотренных проектом потребителей, механических перегрузок на валу, не- полнофазных режимов работы двигателей и понижений напряжений сети.
Механическое повреждение изоляции проводов чаще всего возникает из-за небрежного монтажа (протаскивание проводов сквозь стены, перегородки и т.п. без выполнения соответствующих правил) или вследствие неправильной эксплуатации (отсутствие механической защиты проводов в зоне действия передвижных установок и т.п.).
Воздействие влаги и агрессивных сред при определенных условиях существенно ухудшают состояние изоляции проводов. Под действием влаги на изоляции образуется проводящий слой, и появляются токи утечки. От возникающего при этом тепла слой жидкости испаряется, а на изоляции остаются следы соли. При прекращении испарения ток утечки исчезает. При возобновлении воздействия влаги процесс повторяется, причем из-за повышения концентрации соли проводимость увеличивается. Вследствие постоянно повторяющегося процесса ток утечки не прерывается после испарения, а появляются мельчайшие искры. Дальнейшее воздействие тока утечки приводит к обугливанию изоляции и возникновению дугового разряда (неполное короткое замыкание), способного воспламенить изоляцию.
Описанные процессы разрушения изоляции особенно усиливаются в агрессивной среде, т.е. при наличии в атмосфере паров кислот или аммиака (например, в помещениях для содержания скота).

Рекомендации по снижению пожарной опасности электропроводок

Пожарная безопасность электропроводок обеспечивается соблюдением следующих основных требований:

  1. правильным выбором вида электропроводки и способа ее прокладки;
  2. соответствием вида электропроводки и характеристик используемых проводов, кабелей и труб допустимым способам прокладки по поддерживающим основаниям и конструкциям;
  3. правильным выбором электрозащиты.

Общие пожарно-профилактические требования при проектировании и монтаже электропроводок заключаются в следующем.

    1. Электропроводки должны удовлетворять всем требованиям окружающих условий (например, жаркое и пыльное помещение).
    2. Удобная прокладка кабелей, которая способствует быстрой локализации очага пожара.
    3. При открытой прокладке защищенных проводов (кабелей) с оболочкой из горючих и незащищенных проводов воздушный зазор между Проводом (кабелем) и поверхностью близлежащих оснований, конструкций и деталей из горючих материалов должен составлять не менее 10 мм. Допускается отделять провод (кабель) от указанной поверхности слоем негорючего материала выступающим с каждой стороны повода (кабеля) не менее чем 10 мм.

При скрытой прокладке защищенных проводов (кабелей) с оболочками из горючих материалов и незащищенных проводов воздушный зазор между проводом (кабелем) и близлежащей поверхностью конструкции из горючих материалов должен составлять не менее 100 мм. Если нельзя обеспечить указанную величину зазора, провод (кабель) следует защищать со всех сторон сплошным слоем негорючего материала (например листового асбеста толщиной не менее 3 мм; штукатурного, алебастрового или цементного раствора толщиной не менее 10 мм).

    1. Снижает пожарную опасность пропитка кабельных покровов после укладки кабелей на кронштейны цементным молоком, смешанным с 5% бихромата калия.
    2. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям воздушный зазор между трубой (коробом) и близлежащей поверхностью конструкции из горючих материалов должен составлять не менее 100 мм. Если нельзя обеспечить указанную величину воздушного зазора, трубу (короб) следует защищать со всех сторон сплошным слоем негорючего материала. Такую же обработку проводников следует выполнять при скрытой прокладке труб и коробов из трудносгораемых материалов.
    3. При пересечениях электропроводки с элементами строительных конструкций из горючих материалов эти участки должны быть выполнены с соблюдением всех требований пунктов 2 и 3.
    4. В местах с температурой, отличающейся от расчетной температуры окружающей среды (+25°С), провода и кабели должны иметь теплостойкую изоляцию, либо токовые нагрузки на них должны быть соответственно снижены.
    5. Снижение пожарной опасности контактных соединений в местах присоединения проводов к приборам и аппаратам достигается правильным выбором размера винтовых зажимов в зависимости от сечения проводников.
    6. В пыльных помещениях не рекомендуется применять способы прокладки, при которых на элементах электропроводки может скапливаться горючая и трудносгораемая пыль, а удаление ее затруднено.
    7. Кабели и провода электропроводок в пожароопасных зонах любого класса должны иметь покров и оболочку из материалов, не распространяющих горение. Не допускается применение кабелей с горючей полиэтиленовой изоляцией.
    8. Не допускается прокладка транзитных электропроводок и кабельных линий всех напряжений, которые не относятся к данному технологическому процессу, расположенных ближе 1 м по горизонтали и вертикали от пожароопасной зоны.
    9. Запрещено применение в пожароопасных зонах любого класса электропроводок, выполненных неизолированным проводом.
    10. Расстояние от кабелей и изолированных проводов, прокладываемых открыто, до места расположения (хранения) горючих веществ, должно быть не менее 1 м.
    11. Электропроводки из изолированных незащищенных проводов с алюминиевыми жилами в пожароопасных зонах любого класса выполняются только в трубах или коробах.
    12. Запрещено применение неизолированных проводников во взрывоопасных зонах любого класса.
    13. Во взрывоопасных зонах классов B-I и В-Ia электропроводка выполняется проводом или кабелем только с медными жилами.
    14. Во взрывоопасных зонах классов B-I6, В-1г, B-II, В-Ia допустимо применение проводов и кабелей с алюминиевыми жилами.
    15. Во взрывоопасных зонах класса B-I для электрического освещения применяются двухпроводные групповые линии.
    16. Фазный и нулевой рабочий проводники в двухпроводных линиях освещения во взрывоопасных зонах B-I должны быть защищены от токов короткого замыкания и для одновременного отключения иметь двухполюсные выключатели.
    17. Во взрывоопасных зонах любых классов могут применяться провода с резиновой и поливинилхлоридной изоляцией, кабели с резиновой, поливинилхлоридной и бумажной изоляцией в резиновой, поливинилхлоридной и металлической оболочках.
    18. Запрещается применение кабелей с алюминиевой оболочкой во взрывоопасных зонах классов B-I и В-1а.
    19. Во взрывоопасных зонах всех классов запрещается применение проводов и кабелей с полиэтиленовой изоляцией или оболочкой из полиэтилена.
    20. Кабели, прокладываемые открыто (на конструкциях, стенах, каналах, туннелях и т.п.) во взрывоопасных зонах любого класса, не должны иметь наружных покрытий из горючих материалов (джут, битум, хлопчатобумажная оплетка и т.п.).
    21. Отверстия в полу и стенах (через которые проходит кабель) во взрывоопасных помещениях всех классов должны быть плотно заделаны несгораемым материалом.
    22. Запрещена прокладка транзитных электропроводок и кабельных линий через взрывоопасные зоны любых классов, а также на pacстoянияx меньше 5 м по горизонтали и вертикали от этих зон. Допускается прокладка электропроводок и кабельных линий на расстояниях менее 5 м в трубах, в закрытых коробах, в полу.
    23. В целях быстрой ликвидации пожароопасного аварийного режима, сети электропроводки должны иметь защиту от короткого замыкания и перегрузки с минимально возможным временем отключения.

Условия пожарной безопасности для электропроводок

Вид электропроводки и характеристика проводов, кабелей и труб

Способ прокладки по основаниям и конструкциям из материалов

Памятка по пожарной безопасности при эксплуатации электрооборудования в осенне-зимний пожароопасный период

С наступлением холодов начинается активное использование населением электротехнических и теплогенерирующих устройств. Традиционно в данный период времени основное количество пожаров происходит по электротехническим причинам, и по причинам связанным с неправильным устройством или эксплуатацией теплогенерирующих устройств печей и дымоходов. Требованиями пожарной безопасности установлены определенные правила при устройстве и эксплуатации электротехнических и теплогенерирующих устройств, соблюдение которых позволит максимально обезопасить себя от риска возникновения пожара.

Меры пожарной безопасности при эксплуатации электрооборудования.

При эксплуатации электрических приборов запрещается:

— использовать приемники электрической энергии (электроприборы) в условиях, не соответствующих требованиям инструкций предприятий-изготовителей, или имеющие неисправности, а также эксплуатировать электропровода и кабели с поврежденной или потерявшей защитные свойства изоляцией;

— устанавливать самодельные вставки «жучки» при перегорании плавкой вставки предохранителей, это приводит к перегреву всей электропроводки, короткому замыканию и возникновению пожара;

— окрашивать краской или заклеивать открытую электропроводку обоями;

— пользоваться поврежденными выключателями, розетками, патронами;

— закрывать электрические лампочки абажурами из горючих материалов.

— использование электронагревательных приборов при отсутствии или неисправности терморегуляторов, предусмотренных конструкцией

Недопустимо включение нескольких электрических приборов большой мощности в одну розетку, во избежание перегрузок, большого переходного сопротивления и перегрева электропроводки.

Частой причиной пожаров является воспламенение горючих материалов, находящихся вблизи от включенных и оставленных без присмотра электронагревательных приборов (электрические плиты, кипятильники, камины, утюги, грелки и т.д.).

Включенные электронагревательные приборы должны быть установлены на негорючие теплоизоляционные подставки.

Для предупреждения высыхания и повреждения изоляции проводов запрещается прокладка их по нагревающимся поверхностям (печи, дымоходы, батареи отопления и т.д.).

Перед уходом из дома на длительное время, нужно проверить и убедиться, что все электронагревательные и осветительные приборы отключены.

Меры пожарной безопасности при эксплуатации газового оборудования.

Газовое оборудование, находящееся в доме, должно находиться в исправном состоянии, и соответствовать техническим требованиям по его эксплуатации.

При эксплуатации газового оборудования запрещается:

— пользоваться газовыми приборами малолетним детям и лицам, незнакомым с порядком его безопасной эксплуатации;

— открывать газовые краны, пока не зажжена спичка или не включен ручной запальник;

— сушить белье над газовой плитой, оно может загореться.

При появлении в доме запаха газа, запрещается использование электроприборов находящихся в доме, включение электроосвещения. Выключите все газовые приборы, перекройте краны, проветрите все помещения, включая подвалы. Проверьте, плотно ли закрыты все краны газовых приборов. Если запах газа не исчезает, или, исчезнув при проветривании, появляется вновь, необходимо вызвать аварийную газовую службу.

Печное отопление.

Печи, находящиеся в доме, должны быть в исправном состоянии и безопасны в пожарном отношении.

Нужно помнить, что пожар может возникнуть в результате воздействия огня и искр через трещины и неплотности в кладке печей и дымовых каналов. В связи с этим, необходимо периодически тщательно осматривать печи и дымовые трубы, устранять обнаруженные неисправности, при необходимости производить ремонт. Отложения сажи удаляют, и белят все элементы печи, побелка позволяет своевременно обнаружить трещины и прогары.

При эксплуатации печей следует выполнять следующие требования:

— перед топкой должен быть прибит предтопочный лист, из стали размером 50х70 см и толщиной не менее 2 мм, предохраняющий от возгорания случайно выпавших искр;

— запрещается растапливать печи бензином, керосином и другими ЛВЖ, так как при мгновенной вспышке горючего может произойти взрыв или выброс пламени;

— располагать топливо, другие горючие вещества и материалы на предтопочном листе;

— недопустимо топить печи с открытыми дверцами;

— зола и шлак, выгребаемые из топок, должны быть пролиты водой, и удалены в специально отведенное для них безопасное место;

— дымовые трубы над сгораемыми крышами должны иметь искроуловители (металлические сетки);

— очищают дымоходы от сажи, как правило, перед началом отопительного сезона и не реже одного раза в два месяца во время отопительного сезона.

1РОНПР Управления по ЮАО

Главного управления МЧС России по г. Москве

Если вы нашли ошибку: выделите текст и нажмите Ctrl+Enter

Требования пожарной безопасности к электроустановкам

Требования пожарной безопасности к электроустановкам – важнейший компонент противопожарной безопасности объекта. Они подтверждены такими законодательными актами, как ПУЭ – Правила устройства электроустановок, ПТЭ – Правила технической эксплуатации электроустановок потребителей, ПТБ – Правила техники безопасности при эксплуатации электроустановок.

На промышленных предприятиях большое внимание уделяется правильному подбору электроустановок в соответствии с классами взрыво- и пожароопасности помещений, которые обозначены в ПУЭ. На дверях в последние обязательно устанавливается табличка, на которой вписан этот класс.

Все электроустановки делятся на две категории: до 1000 вольт и выше. Поэтому пожарная безопасность в электроустановках до и выше 1000в рассматривается по отдельности.

Требования к установкам до 1000 вольт

На любом промышленном предприятии есть специалист, который отвечает за противопожарную безопасность. Он назначается приказом руководителя предприятия. Обычно это инженер, который обучается знаниям в сфере пожарной безопасности. Он же все время проходит повышение квалификации в специальных учебных центрах.

Каковы требования пожарной безопасности при эксплуатации электроустановок до 1000в. Это в первую очередь касается средств ограждения, изолирующих и дополнительных приспособлений.

Ограждающие конструкции

Их устанавливают на опасных участках, где проводятся работы на электроустановках напряжением до 1000 вольт. То есть, ремонт, профилактику, обслуживание или мониторинг технического состояния.

К ограждающим конструкциям относятся:

  • щитки;
  • переносные ограждения;
  • другие приспособления этого типа, которые выставляются только в процессе проведения выше обозначенных работ.

Основное назначение средств ограждения по инструкциям – предотвратить несанкционированное проникновение персонала производственного объекта, которые не имеют законный доступ. И дополнительное назначение – обозначить место опасности.

Защитные оградительные конструкции – щиты

Изолирующие приспособления

Эти средства несут защитную функцию от короткого замыкания, возгорания и других неприятных факторов. Изготавливают эти приспособления из специальной резины. К ним относятся перчатки, обувь, коврики, штанги и прочие изделия.

Основная цель использования изолирующих приспособлений – не дать электрическому току выйти за пределы электроустановки. Соответственно предотвратить возможность возгорания. Поэтому в правилах пожарной безопасности при эксплуатации электрооборудования эти средства обозначены, как элемент комплекса мер пожарной безопасности.

Диэлектрические перчатки

Дополнительные средства

Соприкосновение с электроустановками может привести к тепловому воздействию от электрического тока. Поэтому работники, которые проводят ремонт, обслуживание и мониторинг, обеспечиваются дополнительными приспособлениями, которые несут ограждающую (защитную) функцию.

К ним относятся пояса, противогазы, специальные канаты, с помощью которых минимизируется негативное воздействие электрических установок.

Требования к пожарной безопасности электроустановок выше 1000 В

Правила пожарной безопасности при эксплуатации электроустановок выше 1000 вольт практически те же самые, что и в предыдущем разделе. Но есть и отличительные особенности, которые в основном касаются защитных средств и приспособлений. Последние должны выдерживать повышенное напряжение.

Читать еще:  Правила эксплуатации газовых баллонов

К примеру, изоляционные средства изготавливают из полимерно-резинового композита, который способен выдержать большое напряжение электрического тока без особых повреждений. Из него изготавливают перчатки, боты, нагрудники, коврики и прочее.

В видео показано, как проводят испытания защитных изоляционных средств:

Вторая группа средств – защищающие органы дыхания. В пожарной безопасности электроустановок таким приспособлениям особое внимание. К ним относятся противогазы, костюмы, щитки и другие приспособления, которые могут не только защитить от воздействия электричества, но и от высоких температур, токсичных газов и прочих неприятностей, связанных с возгоранием.

Мероприятия по предупреждению пожаров в электроустановках

Процесс обеспечения пожарной безопасности в электроустановках делится на три категории:

  • проектирование согласно законодательным актам;
  • монтаж электроустановок и их наладка согласно СНиПам и ГОСТам;
  • грамотная эксплуатация.

Первая категория считается важнейшей, потому что в процессе проектирования закладываются все элементы, детали и материалы. Они должны соответствовать требованиям ГОСТ и быть сертифицированными. К примеру, правильно по сечению подбираются кабели с учетом толщины и качества изоляции, силе тока и напряжения.

Монтаж электроустановок в соответствии с требованиями проекта

Второй этап требует полного соблюдения требований проекта. После окончания монтажа электроустановки обязательно должны пройти приемку со стороны комиссии, которая проверит их на соответствие требуемых нормативов.

Что касается эксплуатации, то и здесь включаются правила пожарной безопасности в электроустановках. Главное – чтобы установки обслуживали специалисты. Они должны проводить осмотры, ремонты, испытания, модернизацию и прочее. Добавим, что требования к работникам и их обучению прописаны в ПТЭ, а точнее, в пунктах 1.4 и 1.7.

Очень важно проводить профилактические испытания. К примеру, измерять в электроустановках сопротивление изоляции специальными приборами. Есть строгие требования испытаний:

  • в особо опасных установках – 1 раз в год;
  • в остальных – 1 раз в три года.

Для некоторых видов установок сроки испытаний не являются обязательными. Поэтому за основу берутся рекомендации и требования производителя.

К мерам пожарной безопасности при эксплуатации электрооборудования относятся следующие запреты. То есть запрещается:

  • эксплуатировать электропроводники и электрические сети с дефектной изоляцией;
  • использовать дефектные электроустановочные элементы;
  • складировать около электроустановок горючие материалы;
  • допускать к их обслуживанию персонал, не прошедший обучение.

Кабели с дефектной изоляцией использовать нельзя

Заключение по теме

К требованиям пожарной безопасности при эксплуатации электрооборудования на всех производственных предприятиях относятся с большим вниманием. Даже незначительные отклонения от нормы могут привести к возгоранию. Поэтому составляется план, где четко расписаны сроки проведения проверок, испытаний и других мероприятий, связанных с эксплуатацией электроустановок.

Как обеспечить пожарную безопасность электропроводки в квартире и доме

Согласно любым, даже самым поверхностным исследованиям, неисправная электропроводка в доме или квартире опасна, прежде всего, не из-за риска поражения электрическим током, а из-за перспективы возникновения пожара.

Нет, конечно, опасность удара током не исключается, но пожар не менее вероятен, а при своем возникновении он способен разом унести не одну жизнь и принести большие разрушения. Поэтому при проектировании, монтаже и эксплуатации электрической проводки необходимо не забывать о некоторых мерах, способных обеспечить пожарную безопасность и оградить людей от беды.

1. Меры, обеспечивающие пожарную безопасность электропроводки на стадии проектирования

1.1 Выбор марки кабелей и проводов, предписываемых к использованию в монтаже. Для стационарного монтажа в жилых и нежилых крытых помещениях рекомендуется использование медных кабелей ВВГнг либо NYM. Для переносных электроприемников и удлинителей подойдут кабели ПВС и ШВВП. Изоляция этих кабелей не распространяет горение и даже в случае перегрева не может стать причиной пожара. Алюминиевый кабель к использованию в монтаже не допускается, поскольку контакты с участием алюминиевых проводников более склонны к потере надежности и к образованию электрической дуги, которая может вызвать возгорание.

1.2 Выбор сечения жил кабелей и проводов. Сечение должно подбираться по максимальной загрузке жилы с учетом допустимой нормы максимального длительного тока. Причем норма эта не является величиной постоянной, она зависит от количества жил в кабеле, типа изоляции и способа прокладки кабеля. Конкретные значения для самых ходовых сечений медных кабелей в поливинилхлоридной или резиновой изоляции приведены ниже.

Кабель сечением 1,5 кв. мм

Проложенный открыто (вне зависимости от количества жил) – 23 ампера;

Проложенные скрыто, два одножильных – 19 ампер;

Проложенные скрыто, три одножильных – 17 ампер;

Проложенные скрыто, четыре одножильных – 16 ампер;

Проложенный скрыто, один двухжильный – 18 ампер;

Проложенный скрыто, один двухжильный – 15 ампер;

Кабель сечением 2,5 кв. мм

Проложенный открыто (вне зависимости от количества жил) – 30 ампер;

Проложенные скрыто, два одножильных – 27 ампер;

Проложенные скрыто, три одножильных – 25 ампер;

Проложенные скрыто, четыре одножильных – 25 ампер;

Проложенный скрыто, один двухжильный – 25 ампер;

Проложенный скрыто, один двухжильный – 21 ампер;

Кабель сечением 4 кв. мм

Проложенный открыто (вне зависимости от количества жил) – 41 ампер;

Проложенные скрыто, два одножильных – 38 ампер;

Проложенные скрыто, три одножильных – 35 ампер; Проложенные скрыто, четыре одножильных – 30 ампер;

Проложенный скрыто, один двухжильный – 32 ампер;

Проложенный скрыто, один двухжильный – 27 ампер;

Кабель сечением 6 кв. мм

Проложенный открыто (вне зависимости от количества жил) – 50 ампер;

Проложенные скрыто, два одножильных – 46 ампер;

Проложенные скрыто, три одножильных – 42 ампер;

Проложенные скрыто, четыре одножильных – 40 ампер;

Проложенный скрыто, один двухжильный – 40 ампер;

Проложенный скрыто, один двухжильный – 34 ампер.

Если есть подозрения, что условия эксплуатации будут способствовать повышенному нагреву жил, то указанные нормы можно занизить. Но увеличивать их нежелательно, так как это может привести к перегреву изоляции.

1.3 Правильный выбор номиналов аппаратов максимально-токовой защиты.

Обычно этот выбор осуществляют по сечению жилы кабеля. Для 1,5 кв. мм. – не более 16 ампер, для 2,5 кв. мм. – не более 25, для 4 кв. мм. – не более 40, а для 6 кв. мм – не более 50. Но все же необходимо учитывать и токовый номинал потребителей, которые включаются в линию. Ведь потребляя ток, превышающий собственную норму, бытовой прибор может не только выйти из строя, но и загореться, а для кабеля и автоматического выключателя это будет штатный режим работы. Поэтому если в линии установлена лишь одна розетка на 16 ампер, то и автомат не должен быть более чем на 16 ампер, даже если кабель линии имеет сечение 2,5 кв. мм.

1.4 Правильный выбор способа прокладки кабеля Основное правило здесь такое – кабель не должен непосредственно проходить по сгораемым конструкциям. Самый яркий пример – деревянные стены, открытую проводку по которым можно выполнять только на роликах или подложив металлическую полосу под кабель на всем его протяжении. Можно спрятать кабель в гофре или пластиковый кабель-канал. Еще хуже, когда кабель прячут под деревянной обшивкой – тут уж прямая опасность возникновения пожара. Скрытая проводка в деревянных домах должна выполняться в трубах.

1.5 Устройство в помещении настоящей, работающей охранно-пожарной сигнализации – мера отнюдь не лишняя, особенно в деревянных больших домах, где огонь может распространяться быстро, а заметить его вовремя не всегда возможно (смотрите — Как устроена и работает пожарная сигнализация).

2. Меры, обеспечивающие пожарную безопасность электропроводки на стадии монтажа

2.1 Самая главная мера здесь – это отсутствие «самодеятельности». Работы должны вестись в полном соответствии с проектом, а при возникновении сомнений или разногласий лучше обратиться за консультацией к проектировщикам или в надзорные органы.

2.2 Кабельная продукция, используемая для монтажа, подлежит обязательной сертификации. Ваш поставщик обязан предъявить сертификат на кабель по первому требованию. От использования кабелей неизвестного происхождения и сомнительного качества лучше воздержаться. То же самое касается всей остальной электротехнической продукции, даже той, что сертификации не подлежит.

2.3 Все соединения жил кабелей должны выполняться в монтажных и распределительных коробках при помощи сертифицированных сжимов, например, СИЗ. Скрутки проводов и клеммные соединения просто на поверхности стены, потолка или даже под обшивкой не допускаются категорически.

2.4 Аппараты максимально-токовой защиты рекомендуется прогружать и проверять на работоспособность перед установкой. Это связано с тем, что даже у самых передовых производителей допускается некоторый процент заводского брака на выходе, а бракованный автомат вряд ли спасет от чрезмерного тока и нагрева.

2.5 По завершении монтажа необходимо обеспечить доступ к распределительным коробкам для последующего обслуживания и проверки контактов.

3. Меры, обеспечивающие пожарную безопасность электропроводки на стадии эксплуатации

3.1 Необходимо воздержаться от чрезмерного злоупотребления тройниками и удлинителями. Кабели удлинителей не должны находиться под ногами, на них нельзя ставить мебель и тяжелые предметы. Необходимо помнить, что максимальный ток для любой, даже двойной однофазной розетки, составляет 16 ампер. И превышать это значение нельзя, так как максимально-токовая защита при этом может и не сработать, а розетка может стать опасной.

3.2 Необходимо систематически производить проверку соединений жил в распределительных коробках. Это требование не всегда получается соблюсти. Тем не менее, своевременно обнаруженный плохой контакт поможет избежать многих проблем.

3.3 Необходимо следить за состоянием зажимных контактов розеток, вовремя менять изношенные розетки и не допускать эксплуатацию искрящих штепсельных разъемов.

3.4 Необходимо не оставлять без присмотра включенные нагревательные приборы – утюги, электрообогреватели, мощные лампы и так далее.

3.5 Покидая свое жилище на долгое время, лучше выключить вводной пакетник или автомат, чтобы иметь уверенность в том, что в ваше отсутствие ничего плохого не случится.

Советуем почитать: Как правильно выбрать сечение кабеля — советы проектировщика

Требования пожарной безопасности к электроустановкам

Одной из самых частых причин пожаров является короткое замыкание в электрической цепи. Оно может произойти из-за того, что в сеть включен неисправный электроприбор, или нарушена изоляция провода, что приводит к соединению двух проводников и резкому росту их температуры и последующему возгоранию. Кроме того, в результате короткого замыкания часто возникают искры, которые могут воспламенить находящиеся рядом горючие материалы. Избежать такой ситуации можно полностью, соблюдая требования пожарной безопасности к электроустановкам.

Правила безопасной эксплуатации

В процессе работы электрооборудования могут возникать различные нештатные ситуации, например:

  • Приборы и устройства неожиданно начинают искрить;
  • Сотрудниками, выполняющими работу на оборудовании, отмечается его повышенная температура. Симптомами неисправности и короткого замыкания являются также перегрев проводов, который возникает из-за чрезмерной нагрузки в сети или неправильного подключения приборов;
  • Слабый контакт в месте подсоединения устройства к электрической цепи (например, расшатанная розетка или сломанная вилка), что также приводит к перегреву проводов и последующему возгоранию;
  • При отключении прибора от сети возникает дуговой разряд, что свидетельствует о неисправности либо оборудования, либо проводки. Кроме того, электрическая дуга самостоятельно может привести к травмам, поскольку обладает достаточно высоким уровнем напряжения;
  • При наличии в устройстве трансформатора, следует контролировать температуру его обмотки, поскольку ее резкое увеличение свидетельствует о наличии перегрузки и проблемах в эксплуатации.

В случае возникновения такой ситуации необходимо действовать в соответствии с инструкцией по пожарной безопасности, утвержденной на предприятии. В домашних условиях рекомендуется руководствоваться элементарными правилами противопожарного поведения: не включать неисправный прибор в сеть и обратиться к специалисту для ремонта.

Важно! Самым главным правилом пожарной безопасности при эксплуатации электроустановок является требование их отключения от сети после окончания использования. Не допускается работа электрооборудования в отсутствие человека, поскольку это может привести к возгоранию. Постоянно включенным в сеть могут быть только такие приборы, которые необходимы для поддержания жизнедеятельности.

Правилами пожарной безопасности (ППБ), как на бытовом уровне, так и на предприятии, запрещается выполнение следующих действий:

  • Эксплуатация неисправного электрооборудования;
  • Нарушение требований производителя электрических устройств в части организации безопасной работы на них и правил технического обслуживания;
  • Накрывать любым материалом, особенно горючим (бумага, ткань и так далее), светильники и лампы, поскольку источники света в процессе эксплуатации выделяют также тепло, а повышение температуры бумаги или ткани может привести к их возгоранию. Кроме того, не рекомендуется использовать в быту и на производстве лампы без рассеивателя;
  • Эксплуатировать оборудование без специальных подставок из несгораемого материала;
  • Использовать для работы приборы, изготовленные кустарным способом и не прошедшие соответствующую сертификацию;
  • Устанавливать электрические приборы и устройства в отдельные ниши, которые плохо проветриваются и изготовлены из горючего материала;
  • Подключать оборудование к временной сети, проложенной без соблюдения требований безопасности.

Обратите внимание! Наибольшим риском пожара обладают нагревательные приборы. Во-первых, их часто эксплуатируют без контроля, что автоматически повышает вероятностью возникновения пожара. Во-вторых, их поверхность обладает высокой температурой, что при контакте с горючим веществом может спровоцировать возгорание.

Нормативно-правовое регулирование

Государством уделяется значительное внимание вопросам пожарной безопасности при эксплуатации электроустановок. С целью предотвращения чрезвычайных ситуаций принят специальный технический регламент, в котором закреплен ряд требований к электрическим приборам и их эксплуатации, чтобы снизить вероятность пожаров:

  • Электроприборы, расположенные в помещениях, должны соответствовать классу пожароопасности такого помещения;
  • При постоянном нахождении в здании людей оно должно быть оборудовано автоматической системой пожаротушения с резервным источником питания, поскольку основная электрическая сеть может отказать в момент пожара;
  • Двери, элементы системы тушения пожара, лифты, лестницы и другие объекты, через которые могут эвакуироваться люди, должны быть исправными и обладать возможностью функционировать во время пожара в течение времени, которого будет достаточно для завершения процесса эвакуации;
  • Трансформаторные кабели и провода для обеспечения системы пожаротушения должны быть проложены в огнестойких каналах и обладать изоляцией, устойчивой к горению и с низким уровнем дымообразования;
  • Система электроснабжения должна быть оборудована специальным щитком, содержащим устройства для ее аварийного отключения в случае резкого увеличения напряжения, температуры и так далее. Сам щиток должен быть устойчив к горению и изготовлен из такого материала, чтобы при возгорании пламя не могло перекинуться на находящиеся рядом предметы.

Нештатные ситуации и рекомендации по поведению

Если полностью соблюдать требования пожарной безопасности к электроустановкам, то вероятность короткого замыкания с последующим возгоранием будет сведена к минимуму. Но при этом очень важно постоянно контролировать состояние электрических устройств, своевременно проводить их техническое обслуживание, и как только будет заметен какой-либо признак неисправности или нестандартной ситуации, следует сразу прекратить эксплуатацию прибора и вызвать специалистов. В качестве внешних признаков опасности возгорания в электроустановках могут быть:

  • При включении устройства в розетку появляются искры, вилка или розетка постоянно нагревается. Как правило, это происходит по причине слабых контактов. В такой ситуации необходимо менять либо вилку, либо розетку. Не допускается помещение посторонних предметов в розетку для улучшения контакта или наматывания какого-либо материала на вилку;
  • Когда включается прибор в сеть, падает освещенность в помещении. Причины такой ситуации могут быть разные, но в большинстве случаев, это является признаком перегрузки сети. Решений у такой проблемы несколько. Первый – отказаться от использования каких-либо электроустановок. Если это невозможно, то следует включать их попеременно. Например, в быту не рекомендуется одновременно пользоваться стиральной машиной и чайником. Второй вариант решения – тщательная проверка электрической цепи на наличие скруток и слабых контактов. В условиях перегрузки сети наличие слабого контакта практически гарантированно может привести к пожару. Если такие проблемные места найдены, следует их немедленно ликвидировать. Самый затратный, но в то же время самый правильный способ – осуществить замену проводки. В этом случае следует проложить провод с большим сечением и соответствующим уровнем защиты от возгорания.

Итак, требования безопасной эксплуатации электроустановок позволяют существенно снизить риск пожара, а значит, сохранить имущество и избежать гибели людей. Каких-либо сложностей их соблюдение не составляет. Достаточно просто быть внимательным и своевременно обращать внимание на различные нестандартные ситуации при эксплуатации электроприборов.

Видео

Пожарная безопасность электропроводки

Пожарная безопасность электропроводки в квартире и домах.

Обеспечение пожарной безопасности квартиры или другого любого объекта достигается профилактическими действиями со стороны как подразделений МЧС, так и самих собственников. В данном случае мы будем рассматривать жилую квартиру, хотя правила и требования пожарной безопасности по устройству электропроводки актуальны и для других помещений (офис, предприятия и т.д.) В публикации про пожар в квартире, причиной за частую становятся не исправные электроприборы или электропроводка. Обе причины за частую вызваны желанием сэкономить, что скупой платит дважды и зачастую лучше переплатить, купив качественную проводку, что быть уверенным в безопасности эксплуатации. По этому принципу следует подходить во время проектирования и монтажа электропроводки в квартире, доме.

Читать еще:  СП Техника пожарная

Электропроводка — совокупность проводов и кабелей с относящимися к ним элементами крепления, поддерживающими и защитными конструкциями и деталями, регламентированными стандартами.

Типы

внутренняя — электропроводка, расположенная внутри зданий и сооружений;

наружная — электропроводка, расположенная снаружи зданий и сооружений;

открытая — электропроводка, расположенная на поверхности строительных конструкций и между ними;

скрытая — электропроводка, расположенная внутри строительных конструкций.

Правила

Обеспечение пожарной безопасности общепринято и рекомендовано всеми в применении медных кабелей для монтажа электропроводки. Это тот случай, когда необходимо потратиться, но на выходе получить более качественный “продукт” чем если использовать алюминиевый кабель. Использование алюминиевой проводки допустимо согласно ПУЭ, но с некоторыми условиями, об этом читайте в ПУЭ. Если коротко, о негативных факторах при использовании алюминиевой проводки, можно перечислить следующие: необходимо большое поперечное сечение кабеля не менее 16 мм²; большее удельное электрическое сечение по сравнение с медью разница почти в два раза. Таким образом при одном и том же напряжении алюминиевый проводник должен быть толще медного в два раза; по сравнению с алюминием, медь намного эластичнее. С проводкой надеюсь определились – какую будите брать, медную проводку или алюминиевую, решать вам. Осталось выбрать поперечное сечение для обычной жилой квартиры? Вот тут можно подойти дифференциально и немного сэкономить.

В квартире есть два вида (источника) потребления электроэнергии, это которая идет на:

Обеспечения работы электроприборов.

Так как сила потребляемого тока на освещения помещения не очень большая, то можно обойтись кабелем не большого поперечного сечения, например, 1,5 мм², а вот на основной источник потребления энергии подвести кабель с большим сечением, тут необходимо смотреть какое количество и какие именно приборы будут устанавливаться внутри помещения. Если брать среднестатистическую квартиру со стандартным набором техники (телевизор, компьютер, электрический чайник, микроволновая печь и т.д) необходимо брать сечение не менее 2,5 мм² для обеспечения пожарной безопасности квартиры. Также следует отметить, что при выборе электропроводки, а особенно при ее покупке в магазине необходимо смотреть на соответствие требованиям безопасности к данной продукции.

Пожарная безопасность электропроводок обеспечивается соблюдением основных требований: правильным выбором вида электропроводки и способа ее прокладки; соответствием вида электропроводки и характеристик используемых проводов, кабелей и труб допустимым способам прокладки по поддерживающим основаниям и конструкциям; правильным выбором электрозащиты. электропроводки должны удовлетворять всем требованиям окружающих условий (например, жаркое и пыльное помещение). удобная прокладка кабелей, которая способствует быстрой локализации очага пожара. монтаж электропроводки должен осуществляться специалистами. Выбор сечения жил кабеля в зависимости от нагрузочного тока.

Риск возникновения пожара в/от электропроводки должен быть минимизирован выбором соответствующего вида электропроводки, класса пожарной опасности кабельных изделий, материала основания для её прокладки и выполнением электромонтажных работ в соответствии с требованиями ГОСТ Р 50571.5.52-2011.

Производитель кабельной продукции должен разработать техническую документацию (паспорт), содержащую информацию о пожарной безопасности конкретных марок кабельных изделий. Класс пожарной опасности кабельных изделий должен определяться в соответствии с требованиями ГОСТ 31565-2012.

Выбор типа электропроводки и способов её монтажа выполняется по ГОСТ Р 50571.1-2009; ГОСТ Р 50571.5.52-2011.

Электропроводки, прокладываемые открыто, должны быть не распространяющими горение.

Нераспространение горения обеспечивается: применением не распространяющих горение кабелей по ГОСТ 31565-2012; прокладкой кабелей, в том числе в исполнении «без обозначения», в стальных трубах или путём замоноличивания в негорючих строительных конструкциях; прокладкой кабелей в стальных коробах с закрывающимися крышками, при этом объём, занимаемый кабельными изделиями, должен составлять не менее 30% объёма короба. Внутри коробов по длине линии, с учётом границ пожарного отсека, а также в местах входа и выхода проводов и кабелей должны быть выполнены огнестойкие, негорючие уплотнения. Такие же уплотнения при большой протяжённости отсеков выполняются через каждые 30 м на горизонтальных и через каждые 20 м на вертикальных участках линии. При достижении в электропроводке суммарного объёма горючей массы кабельных изделий выше допустимого для данной категории по нераспространению горения кабеля, указанной на нём в маркировке (A F/R, A, B, C, D), на кабельный поток должно быть нанесено допустимое к применению для материала наружных оболочек кабелей огнезащитное кабельное покрытие (ОКП) по всей его длине.

Также ОКП должны быть нанесены для предотвращения распространения горения на кабельные изделия в исполнении «без обозначения» при их групповой прокладке в производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала.

Огнезащитная эффективность ОКП должна определяться по ГОСТ Р 53311-2009 с учётом материалов оболочек или внешних защитных покровов кабелей, в соответствии с областью применения конкретного ОКП. При скрытой замоноличенной электропроводке в строительных конструкциях из негорючих материалов допускается применять кабельные изделия с типом исполнения «без обозначения» по ГОСТ 31565-2012. В случае прокладки таких кабелей в каналах негорючих строительных конструкций заделка входных и выходных отверстий канала должна осуществляться негорючими огнестойкими уплотнительными материалами. Электропроводки системы обеспечения пожарной безопасности объекта должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и эвакуации людей в безопасную зону (ст. 5 и ст. 82 №123-ФЗ). Фактическое время работоспособности электропроводок в условиях воздействия стандартного температурного режима пожара определяется по ГОСТ Р 53316-2009.

Достижение требуемого времени работоспособности электропроводок в условиях воздействия пожара должно быть обеспечено применением: огнестойких кабелей в соответствии с ГОСТ 31565-2012; огнестойких кабелей с минеральной изоляцией (КМЖ, КМИ); огнестойких кабельных коробов; способа прокладки кабелей внутри огнестойких строительных конструкций с выполнением, при необходимости, компенсационных мероприятий, обеспечивающих функционирование (работоспособность) кабельных изделий в течение заданного времени. При пересечении электропроводкой строительной конструкции с нормируемым пределом огнестойкости в месте пересечения должна быть установлена кабельная проходка с пределом огнестойкости не ниже предела огнестойкости пересекаемой конструкции, в соответствии с требованиями ГОСТ Р 53310-2009. При наличии в проходке кабельных коробов заделка их осуществляется как внутри короба, так и снаружи. Для строительных конструкций, предел огнестойкости которых не нормируется, место прохода должно быть заделано негорючим, стойким к образованию трещин материалом на всю глубину проходки.

Электропроводки за непроходимыми подвесными потолками выполняются следующим способом: за подвесными потолками из горючих материалов — в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками из негорючих материалов и горючих группы Г1 — в выполненных из негорючих материалов трубах и коробах, а также кабелями в исполнении «не распространяющие горение» (нг-LS, нг-HF, нг-FR). В последнем случае при проектировании выполняется расчёт объёма горючей массы кабелей, содержащейся в метровом отрезке кабельного потока. По результатам расчёта в соответствии с СП 5.13130.2009 осуществляется выбор системы противопожарной защиты надпотолочного пространства: АУПТ — автоматических установок пожаротушения или АУПС — автоматических установок пожарной сигнализации. В деревянных жилых домах высотой не более двух этажей разрешается прокладка электропроводки внутри ограждающих деревянных конструкций (стены, перегородки) жилых помещений. Электропроводка должна выполняться одним из следующих способов: а) прокладка кабелей с медными жилами в исполнении нг(А)-LS ГОСТ 31565-2012 в металлорукавах диаметром 16-20 мм; б) беструбная прокладка кабелей с минеральной изоляцией (типа КМЖ); в) прокладка кабелей с медными жилами в исполнении нг(A)-LS по ГОСТ 31565-2012 в не распространяющих горение погонажных электромонтажных изделиях, отвечающих требованиям ГОСТ Р 53313-2009. На чердаках, в гаражах, котельных и других технических помещениях этих домов электропроводка должна выполняться в соответствии с ГОСТ Р 50571.5.52-2011, требованиями раздела 4 настоящего Свода и правил СП 31-110-2003. Монтажные (распаечные) коробки, устанавливаемые на/в деревянных конструкциях и предназначенные для монтажа в них электроустановочных изделий и соединения проводов, должны отвечать требованиям СП 31-110-2003, п. 14.20 и не должны служить источником зажигания этих конструкций при возникновении в кабелях короткого замыкания, перегрузки или недопустимого нагрева в контактных соединениях. Соединение проводов внутри коробки должно выполняться с помощью винтовых или безвинтовых контактных зажимов, отвечающих требованиям пожарной безопасности по ГОСТ Р 50043.2-92, ГОСТ Р 50043.3-2000 и ГОСТ Р 51686.1-2000. Внутри деревянных жилых домов (п. 4.12) допускается применять открытую прокладку по деревянному основанию одиночных кабелей в исполнении нг-LS как непосредственно, так и вне распространяющих горение погонажных электромонтажных изделиях по ГОСТ Р 53313-2009, при этом сечение токопроводящих жил не должно превышать 6 мм2. Кабельные и проводные линии электропроводок должны иметь защиту от токов короткого замыкания и перегрузок. Для защиты от возгорания должны быть установлены устройства защитного отключения дифференциального тока (УЗО-Д), при этом защитный проводник не должен проходить сквозь окно магнитопровода аппарата. УЗО-Д с током срабатывания до 300 мА для защиты электропроводок от возгорания от токов утечки, а также при замыканиях на заземлённые части электроустановок устанавливается в электросетях и в тех случаях, когда величина аварийного сверхтока не достаточна для срабатывания максимальной токовой защиты.

Защита от пожара

Для дополнительной защиты вашей электропроводки, а также бытовых электроприборов в квартире необходимо устанавливать автоматы максимальной токовой защиты или как их называют в народе электроавтоматы. Конечно установка электроавтоматов это обязательное требование правил пожарной безопасности для предотвращения пожара в квартире, но к сожалению именно пренебрежение этого правила становится причиной пожара. Отсутствие автоматов защиты от короткого замыкания является нарушением на предприятиях или на общих лестничных клетках в жилых домах (особенно домах старой постройки). Как правило выбор устройства осуществляется способом сопоставления площади поперечного сечения кабеля (выбирать лишь за сечением кабеля не рекомендуется) и токовый номинал потребителя, конечно это уже другая тема для обсуждения и в этом вам поможет компетентный электрик, который будет делать проводку. Поэтому если кратко, то необходимо исходить из такого правила, что если на одной линии планируется употребление силы тока на 20 ампер, то и автомат должен быть не менее 20 ампер на эту линию. Если установить автомат меньшим номиналом чем необходимо, это может привести в лучшем случае к поломки электроприбора, в худшем к пожару, в следствии перегрева.

Если рассматривать современную квартиру, то как правило вся проводка прокладывается в специальных каналах под штукатуркой, что соответствует требованиям пожарной безопасности и соблюдается основное правило, а именно то что прокладка кабеля осуществляется по негорючим основам и конструкциям. Если речь идет о деревянных домах или подобных конструкциях, то прокладку необходимо осуществлять в специальных негорючих коробах, пеналах, хотя есть возможность сделать и крытую проводку, тем самим обеспечить пожарную безопасность дома.

Значение сечения токопроводящих жил.

Подводя итог можно сформулировать ряд правил, которые обеспечат пожарную безопасность квартиры на стадии прокладки электропроводки: Работы должны проводиться компетентными рабочими в соответствии правил пожарной безопасности; Электропроводка, а также другая продукция электротехнического назначения должна быть сертифицирована и соответствовать всем нормативным документам Соединение проводов должно осуществляться только с помощью сжимов, клемников, пайки в распределительных, монтажных коробках. Скрутка проводов не допускается! Перед установкой автоматов необходимо проверить их работоспособность. Для осуществления профилактического осмотра, ремонта все распределительные коробки и электрощитки должны быть легкодоступны.

Если Вы правильно и с надлежащей ответственностью подошли к монтажу и обустройству электропроводки в квартире, то при эксплуатации электроприборов не должно возникнуть проблем с пожарной безопасностью. Хотя ни когда не возможно быть уверенным на 100% в результате, по этому лучше лишний раз придерживаться следующих правил: не перегружайте тройник и при необходимости воспользуйтесь удлинителем с защитой отключения; следить за исправностью розеток, вилок при первых же признаках оплавления или обугливания, разобраться в причинах и заменить элемент; следить за выключением всех опасных электроприборов перед уходом из дома (утюги, плойка, электрические печи); уезжая на долгое время из квартиры, необходимо полностью обесточить квартиру путем отключения автоматов.

ОНДПР г. Черногорск, г. Сорск и Усть-Абаканского района

ГПП ОПС №10 ГКУ РХ «Противопожарная служба»

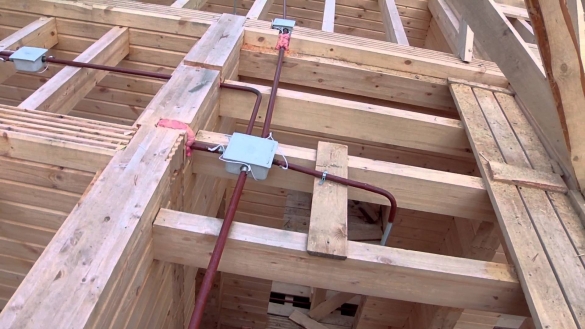

Монтаж электропроводки по сгораемым основаниям: правила и реальность

В каменных домах с монтажом электропроводки все проще, так как прокладка кабеля по несгораемым основаниям не требует дополнительных мер защиты. Достаточно грамотного расчета сечений кабеля (не поддерживающего горение) и наличия в системе электрозащитного оборудования, которое соответствует нагрузкам. Иначе обстоит дело с проводкой, проложенной по сгораемым основаниям: чтобы она соответствовала действующим правилам, придется приложить куда больше усилий. Если дом деревянный (каркасный), прокладка внутренних электросетей будет и сложнее, и дороже. Но и каменный дом не всегда возможность обойтись «малой кровью», ведь зачастую перекрытия, а то и мансарды и различные надстройки в таких домах тоже деревянные или с деревянным каркасом. Рассмотрим, какими правилами регламентируется монтаж проводки по сгораемым основаниям, и как его осуществляют участники.

  • Специфика монтажа электропроводки по правилам устройства электроустановок (ПУЭ).
  • Специфика монтажа внутренних кабельных сетей по СП 31-110-2003
  • Советы по монтажу и примеры исполнения.

Монтаж электропроводки по правилам устройства электроустановок (ПУЭ)

В отличие от массы действующих нормативов в различных сферах, ПУЭ как раз не новодел, а старожил – первое издание правил датируется 1946 годом. С развитием технологий и ужесточением требований к безопасности и надежности электрических систем, эти правила, раз за разом претерпевали изменения. Сегодня «настольной книгой электрика» является уже 7-е издание, действующее с ноября 2003 года (последние изменения 2016 г.). Но, по большому счету, это модернизированный вариант 6-го издания, введенного в обиход еще минэнергетики СССР в 1985 году, из которого некоторые разделы и главы убрали, а некоторые добавили. В частности, ужесточили требования к безопасности электросетей, чтобы максимально соответствовать международным стандартам в этой сфере.

По ПУЭ выбор видов электропроводок и способов прокладки базируется на условиях пожарной безопасности. В таблице 2.1.3. расписаны все допустимые варианты.

Вид электропроводки и способ прокладки по основаниям и конструкциямИз несгораемых и трудносгораемых материаловПровода и кабели
Из сгораемых материалов
Открытые электропроводки
На роликах, изоляторах или с прокладкой несгораемых материаловНепосредственноНезащищенные провода, защищенные провода и кабели в оболочке из сгораемых материалов
НепосредственноНепосредственноЗащищенные провода и кабели в оболочке из несгораемых и трудносгораемых материалов
В трубах и коробах из несгораемых материаловВ трубах и коробах из трудносгораемых и несгораемых материаловНезащищенные и защищенные провода и кабели в оболочке из сгораемых, трудносгораемых материалов
Скрытые электропроводки
С подкладкой несгораемых материалов¹ и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материаловНепосредственноНезащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов
С подкладкой несгораемых материалов¹НепосредственноЗащищенные провода и кабели в оболочке из трудносгораемых материалов
НепосредственноНепосредственноТо же, из несгораемых
В трубах и коробах из трудносгораемых материалов — с подкладкой под трубы и короба несгораемых материалов¹ и последующим заштукатуриванием²В трубах и коробах: из сгораемых материалов — замоноличенно, в бороздах и т. п., в сплошном слое несгораемых материалов³Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов
То же из несгораемых материалов — непосредственноТо же из трудносгораемых и несгораемых материалов — непосредственноНезащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов

¹ Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.

² Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т. п. толщиной не менее 10 мм над трубой.

³ Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

Несмотря на то, что ПУЭ действуют уже более полувека, не все понимают, что они распространяются и на жилые дома. Так, к одной из предыдущих статей, посвященной способам прокладки электропроводки в домах из различных материалов, появился такой комментарий:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
